ТМГ – трансформатор трехфазный масляный герметичный. Такие трансформаторы изготавливаются с герметично закрытым масляным баком. Благодаря свой конструкции, электрические характеристики трансформатора остаются неизменными в течение всего срока службы.
Конструкция трансформатора полностью герметична и устойчива к воздействию окружающей среды. Его использование необходимо в случаях, когда особенно велик риск повреждений от влаги, грязи и других загрязнений, которые могут повредить внутренние компоненты.
Герметичные трансформаторы применяют в зонах с повышенной влажностью, загрязненной или агрессивной атмосферой, на электростанциях и промышленных объектах. Их также используют в тех случаях, когда безопасность и надежность имеют первостепенное значение, например, в критически важных объектах инфраструктуры или чувствительном электронном оборудовании. ТМГ является наиболее часто используемым в мире трансформатором.

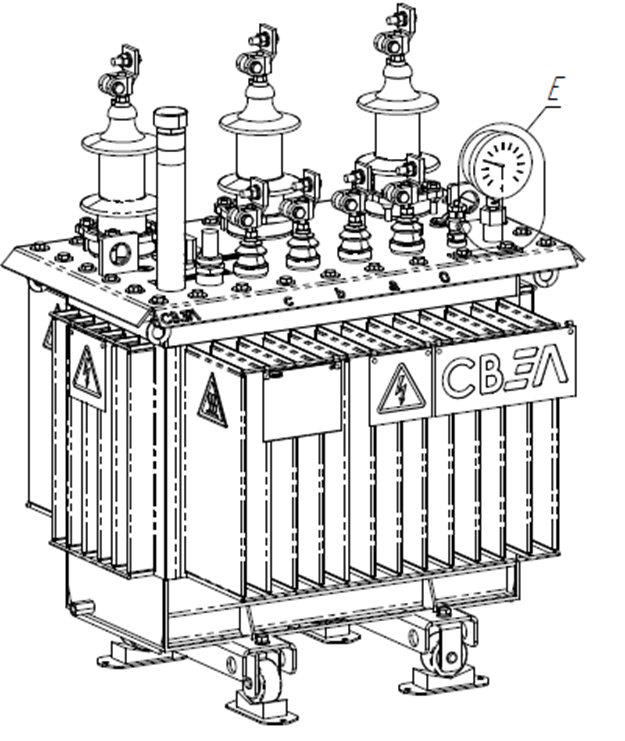

Рис. 1. Трансформатор ТМГ СВЭЛ
Устройство трансформатора ТМГ
Сердечник герметичных трансформаторов изготавливается из холоднокатаной зерноориентированной кремнистой стали. Обмотки часто изготавливаются из меди или алюминия, а корпус — из конструкционной и специальной (для гофростенок) стали с покрытием, обладающим высокой коррозионной стойкостью и отвечающим требованиям эксплуатации. Трансформатор заполнен высококачественной изоляционной средой – минеральным маслом или синтетическим эфиром, герметично закрытым внутри корпуса для предотвращения атмосферного загрязнения.
СВЭЛ изготавливает герметичные масляные трансформаторы с гофростенками, которые расширяются или сжимаются, компенсируя колебания объема масла при колебаниях температуры. Внутреннее давление бака составляет до 0,5 Бар. В герметичном трансформаторе масло не контактирует с воздухом, поэтому его электрические свойства не нарушаются, что обеспечивает длительный срок службы трансформатора, а также позволяет снизить расходы на его обслуживание благодаря отсутствию необходимости в периодических пробах масла и его замене/очистке. При высоких мощностях (выше 3150 кВА) трансформатор может быть герметизирован с помощью азотной подушки.

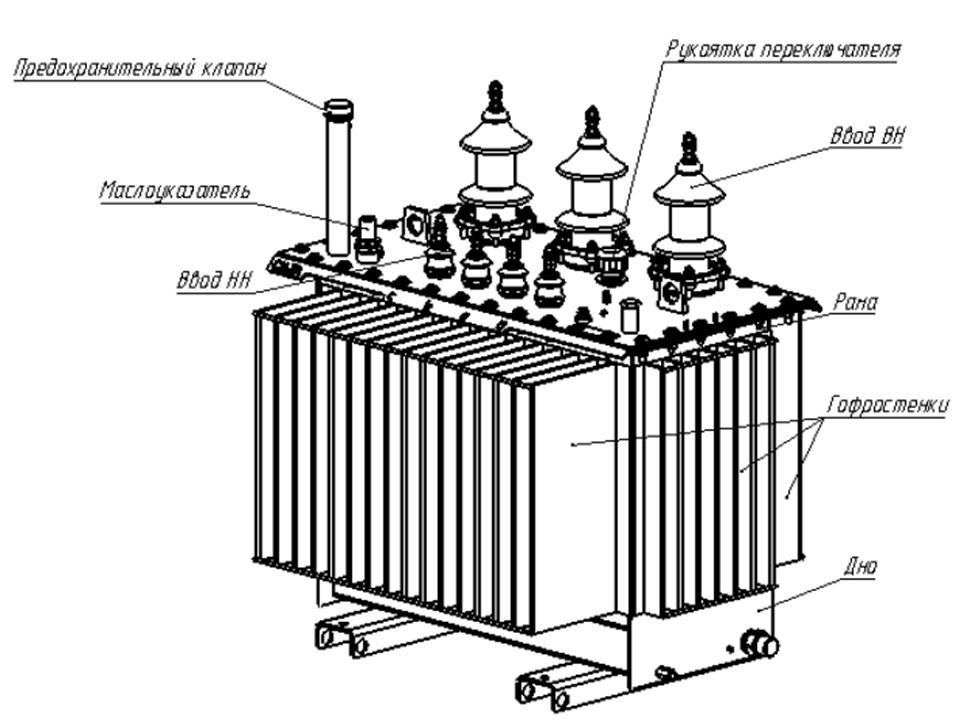

Рис. 2. Конструкция трансформаторов ТМГ
Технические характеристики
Трансформатор ТМГ обладает мощностью от 25 до 3200 кВА, класс напряжения (номинальное напряжение обмотки ВН) — от 6 до 35 кВ, номинальное напряжение обмотки НН — 0,4 кВ. Номинальная частота составляет 50 Гц. Вид регулирования — ПБВ, с диапазоном регулирования 2х2,5 % от номинального значения.
Схемы и группы соединения обмоток — У/Ун-0; Д/Ун-11; У/Zн-11. Климатическое исполнение трансформатора – УХЛ1 (эксплуатация на открытом воздухе в умеренных и холодных климатических районах).
Все трансформаторы масляные герметичные ТМГ отвечают требованиям энергоэффективности таких компаний, как Газпром, Роснефть, ПАО «Россети» и др., а также ПП РФ № 600.
Все трансформаторы поставляются с переключающим устройством, предохранительным клапаном и маслоуказателем поплавкового типа. В дополнительную комплектацию силовых трансформаторов ТМГ входят:
контактные зажимы на вводы НН и ВН;
термометр;
мановакуумметр;
транспортные катки;
виброгасители.
Любое дополнительное оборудование поставляется совместно с трансформатором по требованию заказчика.
Одна из важнейших характеристик трансформаторов ТМГ — срок службы от 30 лет.
Линейки трансформаторов ТМГ
Трансформаторы ТМГ компании «СВЭЛ» изготавливаются в составе нескольких линеек продукции, в зависимости от требований к энергоэффективности. Данная характеристика зависит от полезной работы трансформатора и затратам на него.
Потери в трансформаторе, которые рассеиваются в виде тепла, делятся на потери короткого замыкания (КЗ, потери, затраченные на нагрев обмоток и ошиновки трансформатора) и на потери холостого хода (ХХ, потери, затраченные на перемагничивание сердечника). Энергоэффективность трансформаторов определяется по потерям ХХ, КЗ, а также по загрузке трансформатора. По европейским стандартам выделяют классы энергопотребления трансформаторов А, В, С, D, Е. Россети используют такую классификацию: 1-й класс — стандартный; 2-й класс — энергоэффективный (Х1К1); 3-й класс — высокоэффективный (Х2К2); 4-й класс — инновационный (Х3К3).
Масляные герметичные трансформаторы ТМГ изготавливаются в рамках различных линеек со следующими классами энергоэффективности:
Класс С (стандартный) — наименее энергоэффективный среди современных трансформаторов.
Класс В (энергоэффективный) — соответствует классу Россети Х1К1.
Класс А (высокий энергоэффективный) — соответствует классу Россети Х2К2.
Класс Эко-1 (инновационный) — соответствует классу Россети Х3К3. Такой класс энергоэффективности наиболее целесообразен для трансформаторов мощностью от 250 кВА.
Для трансформаторов высоких классов (А и Эко-1) характерно значительное снижение потерь на холостой ход и короткое замыкание. Например, для среднемощного трансформатора ТМГ 630 кВА при напряжении 6–10 кВ потери на ХХ составляют 1070 Вт, на КЗ — 8500 Вт для класса С и 695 Вт для Х2/Х3 и 6135/5600 Вт для К2/К3 соответственно для класса Эко-1.
Преимущества ТМГ «СВЭЛ»
К особенностям модели ТМГ относятся:
Конструкция трансформатора предотвращает загрязнение конструкции, обеспечивает производительность и долговечность.
Требует минимального обслуживания, что снижает эксплуатационные расходы.
Трансформаторы обеспечивают повышенную безопасность, поскольку риск утечки масла и последующего воздействия на окружающую среду практически исключен.
Обеспечивают надежную работу в суровых условиях окружающей среды.
Производство компании «СВЭЛ» также обеспечивает клиентам дополнительные преимущества:
Строгое соответствие трансформаторов государственным и мировым стандартам.
Многоступенчатый контроль качества на всех производственных этапах, от аудита поставщиков до предоставления заказчику.
Широкий ассортимент трансформаторов и их комплектующих.
Развернутый сервис и поддержка клиентов.
*Разница в стоимости повышения класса энергоэффективности трансформатора позволяет снизить годовые издержки на обслуживание.
Как заказать и купить трансформаторы масляные ТМГ
Цена трансформаторов ТМГ будет зависеть от его параметров, в том числе от выбранного заказчиком класса энергоэффективности. Хотя цена на более энергоэффективные трансформаторы выше, чем у низших классов, они позволяют значительно снизить среднегодовые издержки. В среднем, разница в цене трансформаторов окупается за 8–10 лет — менее трети срока его службы.
Чтобы купить герметичный трансформатор, можно оставить заявку на нашем сайте. Для ускорения согласования конструкции и производства рекомендуется заполнить опросный лист.
Доставка трансформаторов и их комплектующих производится во все регионы России наземным, морским и воздушным транспортом.
