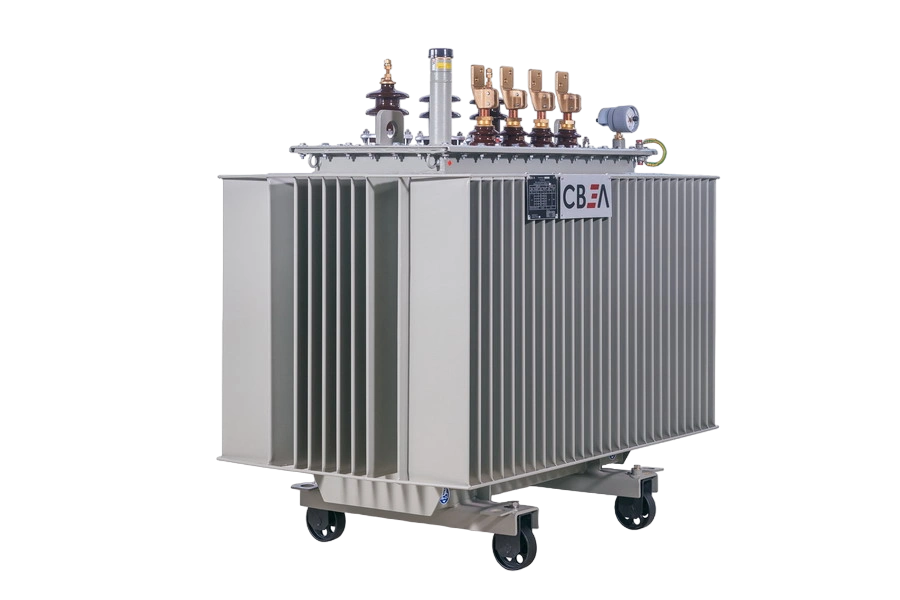

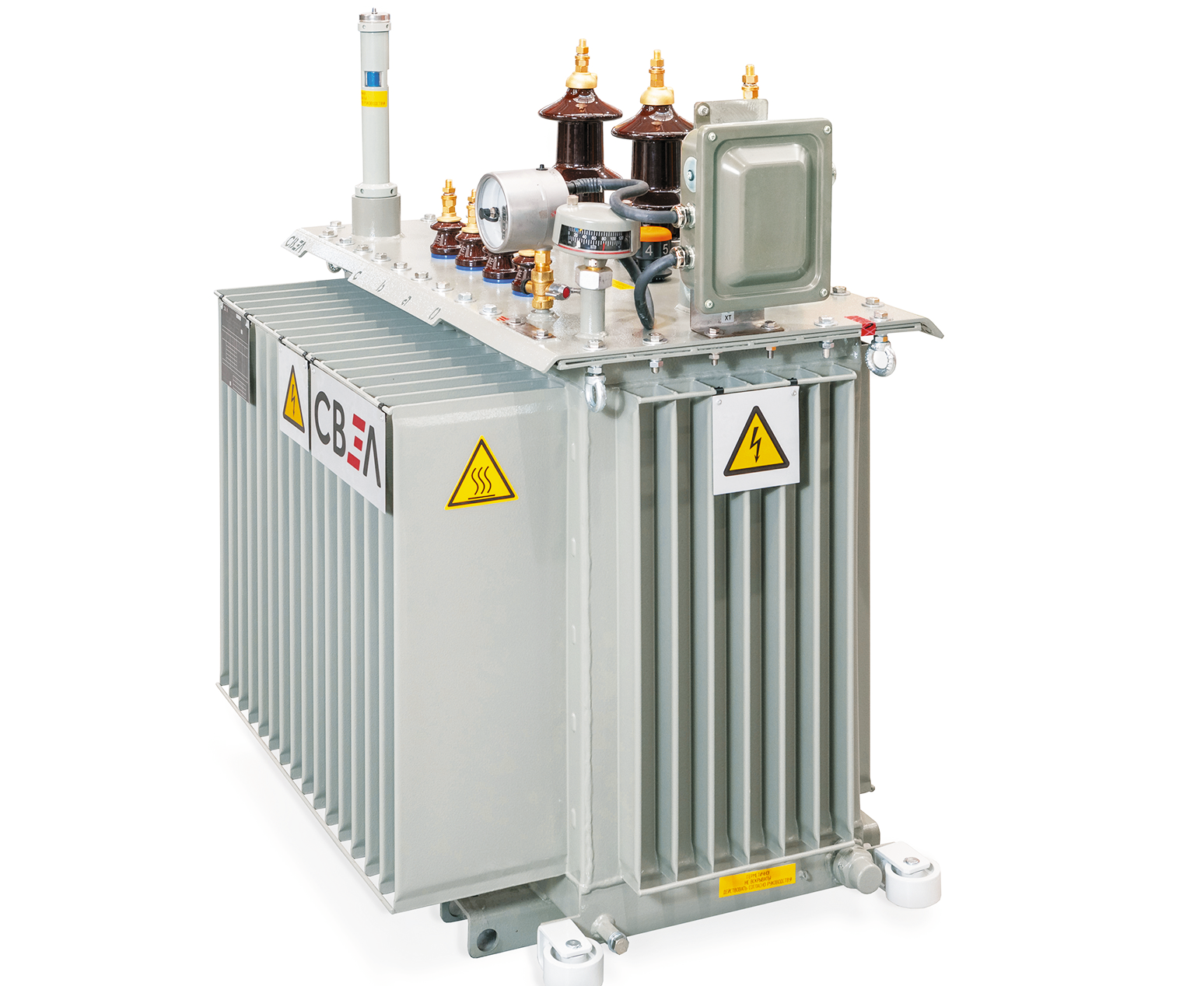

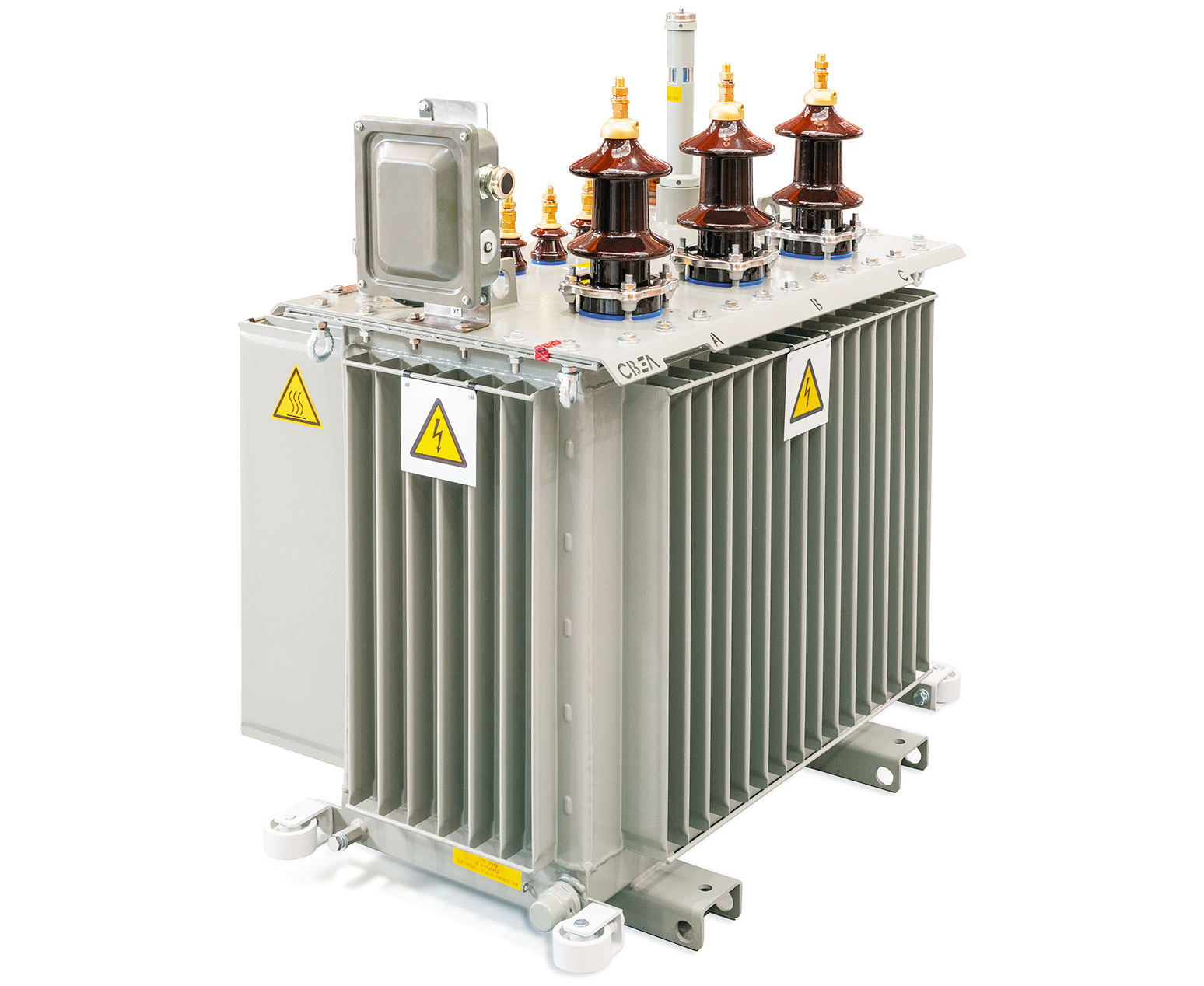

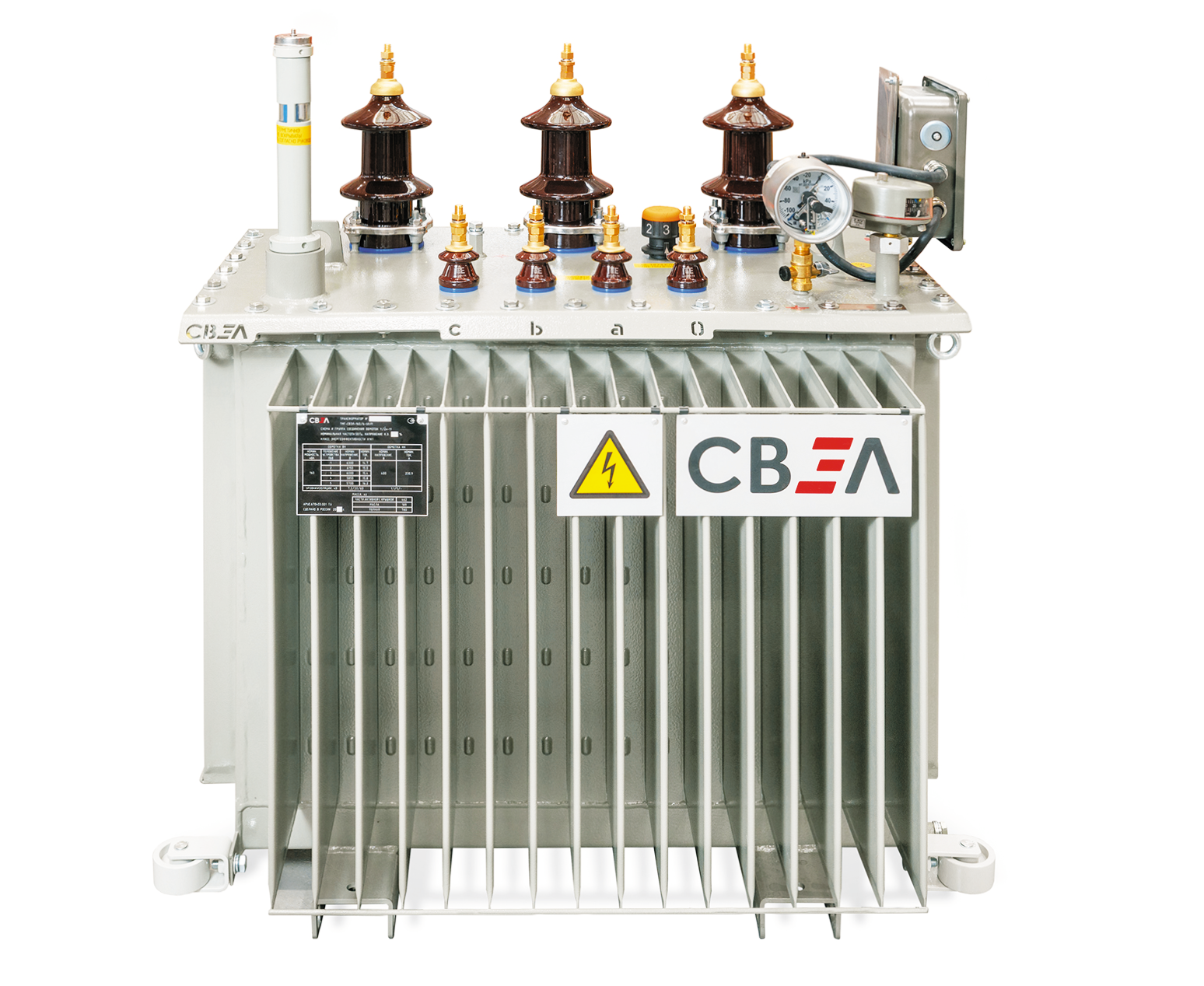

Трансформаторы ТМГ-СВЭЛ

Трансформаторы масляные герметичного исполнения (ТМГ) используются для преобразования электроэнергии в распределительных сетях 6-35 кВ.








 RA.RU.21НВ40

 RA.RU.311591















 Преимущества



 Технические параметры



 Энергоэффективные трансформаторы



 Приборы и оборудование



 Технические характеристики трансформаторов

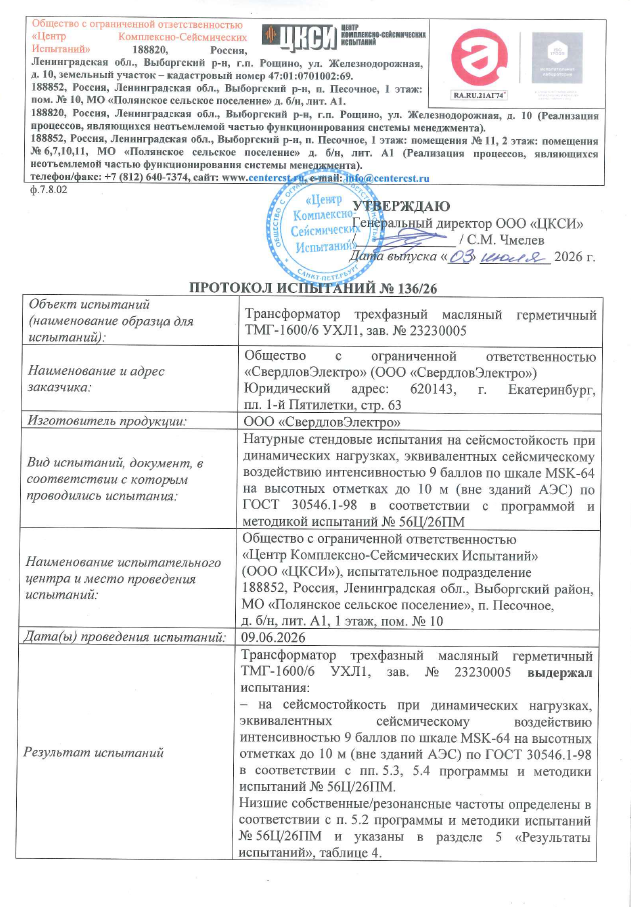

 Сертификаты



 Документация









Преимущества трансформаторов ТМГ-СВЭЛ

Преимущества трансформаторов ТМГ-СВЭЛ


  • Широкий ассортимент трансформаторов и комплектующих
  • Спроектированы в соответствии с государственными, международными и отраслевыми стандартами
  • Высокая перегрузочная способность
  • Трансформаторы практически не требуют обслуживания во время эксплуатации
  • Многоступенчатый контроль качества: от аудита поставщиков до отгрузки готовой продукции конечному заказчику
  • Развёрнутая поддержка клиентов и сервис




Технические параметры

Технические параметры


 ПАРАМЕТРЫ ЗНАЧЕНИЕ
 Мощность, кВА 25 – 3200
 Номинальное напряжение обмотки ВН, кВ 6 – 35
 Регулирование напряжения ПБВ + 2 х 2,5%
 Номинальное напряжение обмотки НН, кВ 0,4
 Номинальная частота, Гц 50
 Схема и группа соединение обмоток У/Ун-0; Д/Ун-11; У/Zн-11
 Климатическое исполнение УХЛ1
 Энергоэффективность Соответствуют требованиям энергоэффективности ПАО «РОССЕТИ», ПП РФ № 600, Газпром, Роснефть и др.
 Дополнительная комплектация Катки транспортные, термометр, контактные зажимы, мановакуумметр, реле телеметрического контроля, виброгасители
 Срок службы 30 лет
 Все трансформаторы ТМГ-СВЭЛ снабжены предохранительным клапаном, переключающим устройством. Дополнительная комплектация устанавливается по требованию заказчика.




Энергоэффективные трансформаторы

Энергоэффективные трансформаторы


 Трансформаторы ТМГ-СВЭЛ в соответствии с требованиями к энергоэффективности выпускаются в нескольких линейках продукции:
 КЛАССЫ ЭНЕРГОЭФФЕКТИВНОСТИ
 Класс Эко-1 Соответствует Х3К2 (Россети)
 Класс А Соответствует Х2К2 (Россети)
 Класс В Соответствует Х1К1 (Россети)



 ЗНАЧЕНИЯ ПОТЕРЬ ДЛЯ ТРАНСФОРМАТОРОВ ТМГ-СВЭЛ (НАПРЯЖЕНИЕ 6-10 кВ)
 Мощность, кВА Класс В Класс А Класс Эко-1
 Pхх, Вт Pкз, Вт Pхх, Вт Pкз, Вт Pхх, Вт Pкз, Вт
 25 115 630 100 590 - -
 40 155 920 130 835 - -
 63 175 1270 150 1230 - -
 100 260 1970 215 1590 - -
 160 375 2850 300 2130 - -
 250 520 3700 420 2950 360 2750
 400 750 5400 560 4180 520 3850
 630 1000 7600 695 6130 730 5600
 1000 1400 10500 950 9540 940 9000
 1250 1500 13500 1350 13250 1150 11000
 1600 1950 16500 1470 15455 1450 14000
 2000 2100 21000 1900 18000 - -
 2500 2600 26500 2130 23180 2100 22000
 3200 3200 26500 - - - -
 В таблице указаны основные линейки трансформаторов ТМГ-СВЭЛ. Планируется дальнейшее расширение выпускаемой продукции.





Приборы и оборудование

Приборы и оборудование



 Приборы и оборудование
 Определяющий параметр для выбора опций - мощность, кВА Термометр
 стрелочный (основной)
 предусмотрена гильза		 Жидкостный стеклянный термометр Термометр Электро-
 контактный		 Мановакуумметр Коробка клеммная (при наличии сигнальных приборов) Катки Зажим контактный ВН Зажим контактный НН Виброопоры Пробивной предохранитель
 25 * * - - - * * * * -
 40 * * - - - * * * * -
 63 * * - - - * * * * -
 100 * * - - - * * * * -
 160 * * * * * * * * * *
 250 * * * * * * * * * *
 400 * * * * * * * * * *
 630 * * * * * * * * * *
 1000 * * * * * * * * * *
 1250 * * * * * * * * * *
 1600 * * * * * * * * * *
 2000 * * * * * * * * * *
 2500 * * * * * * * * * *
 3200 * * * * * * * * * *
 «*» - означает доступно к заказу
 «-» - означает опция не предусмотрена





Технические характеристики трансформаторов

Технические характеристики трансформаторов

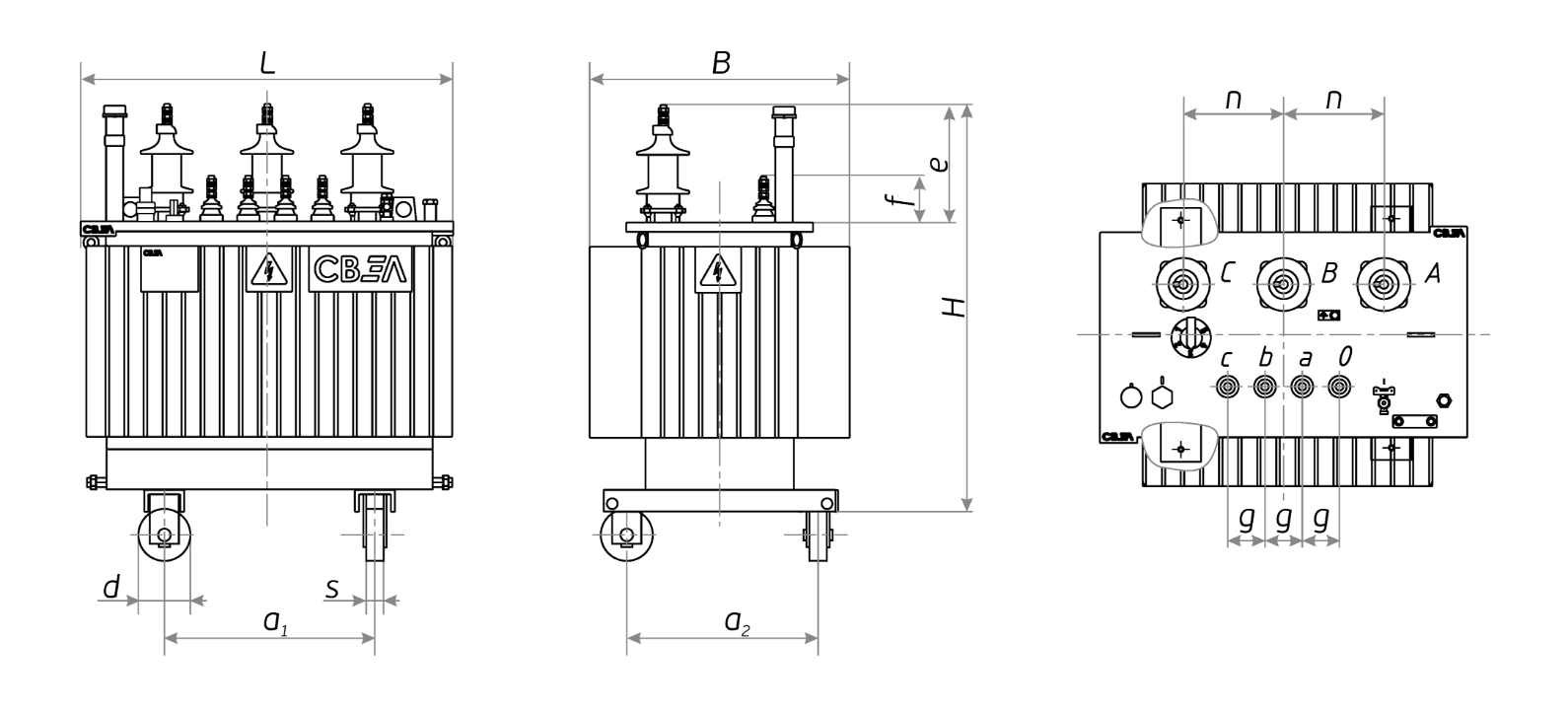

 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс B
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА   25   25  25  40 40   40
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн
 Y/Zн
 Y/Yн
 D/Yн Y/Zн
 Pxx   Потери холостого хода  Вт 115 115 115 155 155 155
 Pкз75  Потери короткого замыкания  Вт 630 630 630 920 920
 920
 Uкз    Напряжение короткого замыкания    % 4,5 4,5 4,5 4,5 4,5 4,5
 LwA    Уровень звуковой мощности    дБА 59 59 59 59 59 59
   Габарит и масса трансформатора
 L  Длина  мм 860 860 820 880 880 880
 B  Ширина  мм 695 695 565 745 745 720
 H  Высота (без катков, без контактных зажимов)  мм 945 945 1010 1000 1000 1000
   Масса масла, кг  кг 84 84 84 96 96 96
 M  Полная масса, кг  кг 340 340 320 350 350 370


  МОЩНОСТЬ ТРАНСФОРМАТОРА   25 25 25 40 40 40
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 400×350 400×350 400×350 400×350 400×350 400×350
 d  Диаметр катка 70 70 70 70 70 70
 s Ширина катка 35 35 35 35 35 35
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 120 120 120 120 120 120
 f1 Высота ввода НН (с контактными зажимами) 160 160 160 160 160 160
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 100 100 100 100 100 100

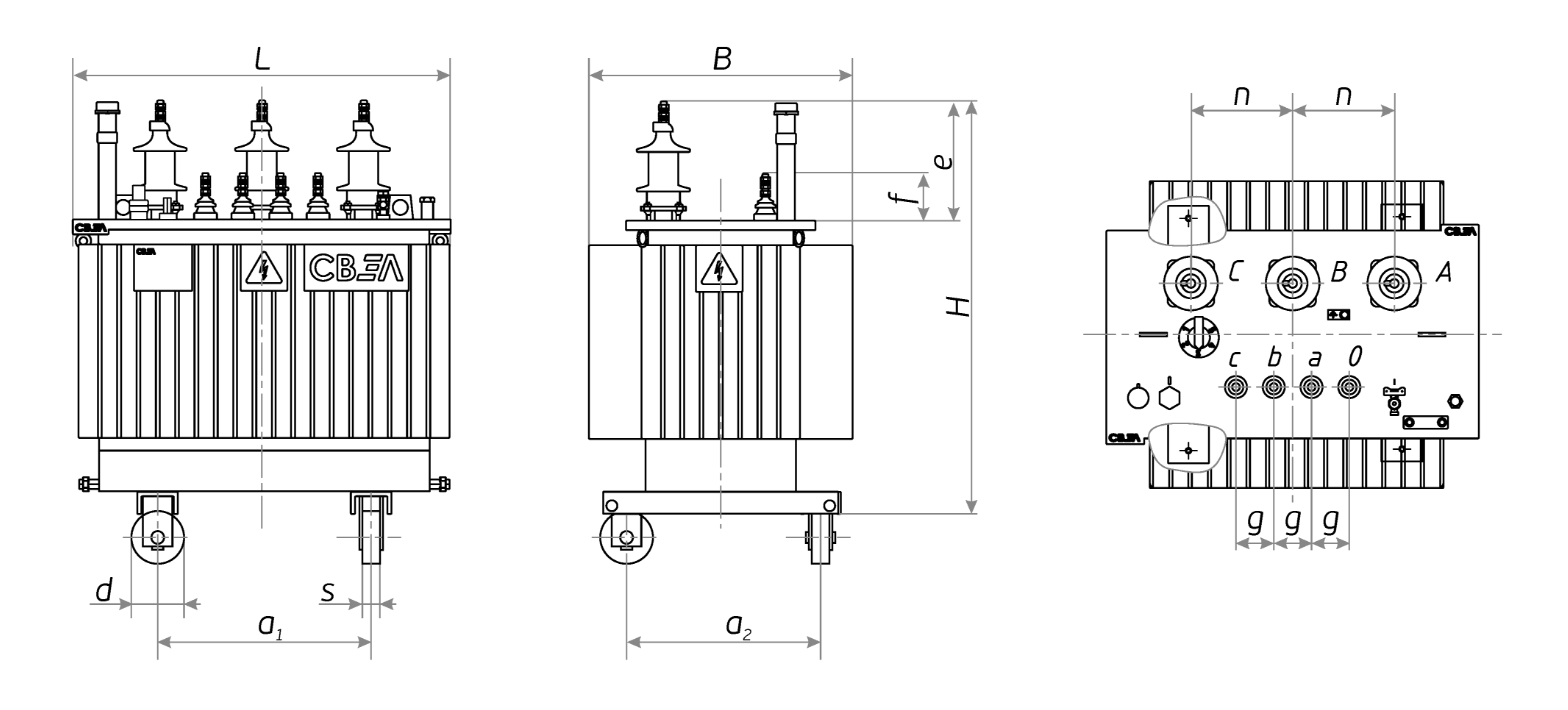

 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс B
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА   63 63  63  100 100 100
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн
 Y/Zн
 Y/Yн
 D/Yн Y/Zн
 Pxx   Потери холостого хода  Вт 175 175 175 260 260 260
 Pкз75  Потери короткого замыкания  Вт 1280 1280 1280 1970 1970
 1970
 Uкз    Напряжение короткого замыкания    % 4,5 4,5 4,5 4,5 4,5 4,5
 LwA    Уровень звуковой мощности    дБА 59 59 59 59 59 59
   Габарит и масса трансформатора
 L  Длина  мм 880 880 835 1130 1130 880
 B  Ширина  мм 765 765 790 785 785 795
 H  Высота (без катков, без контактных зажимов)  мм 1030 1030 1095 1000 1000 1115
   Масса масла, кг  кг 118 118 114 120 120 130
 M  Полная масса, кг  кг 460 460 480 530 530 520


  МОЩНОСТЬ ТРАНСФОРМАТОРА   63 63 63 100 100 100
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 400×350 400×350 400×350 450×450 450×450 450×450
 d  Диаметр катка 70 70 70 70 70 70
 s Ширина катка 35 35 35 35 35 35
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 120 120 120 120 120 120
 f1 Высота ввода НН (с контактными зажимами) 160 160 160 160 160 160
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 100 100 100 100 100 100

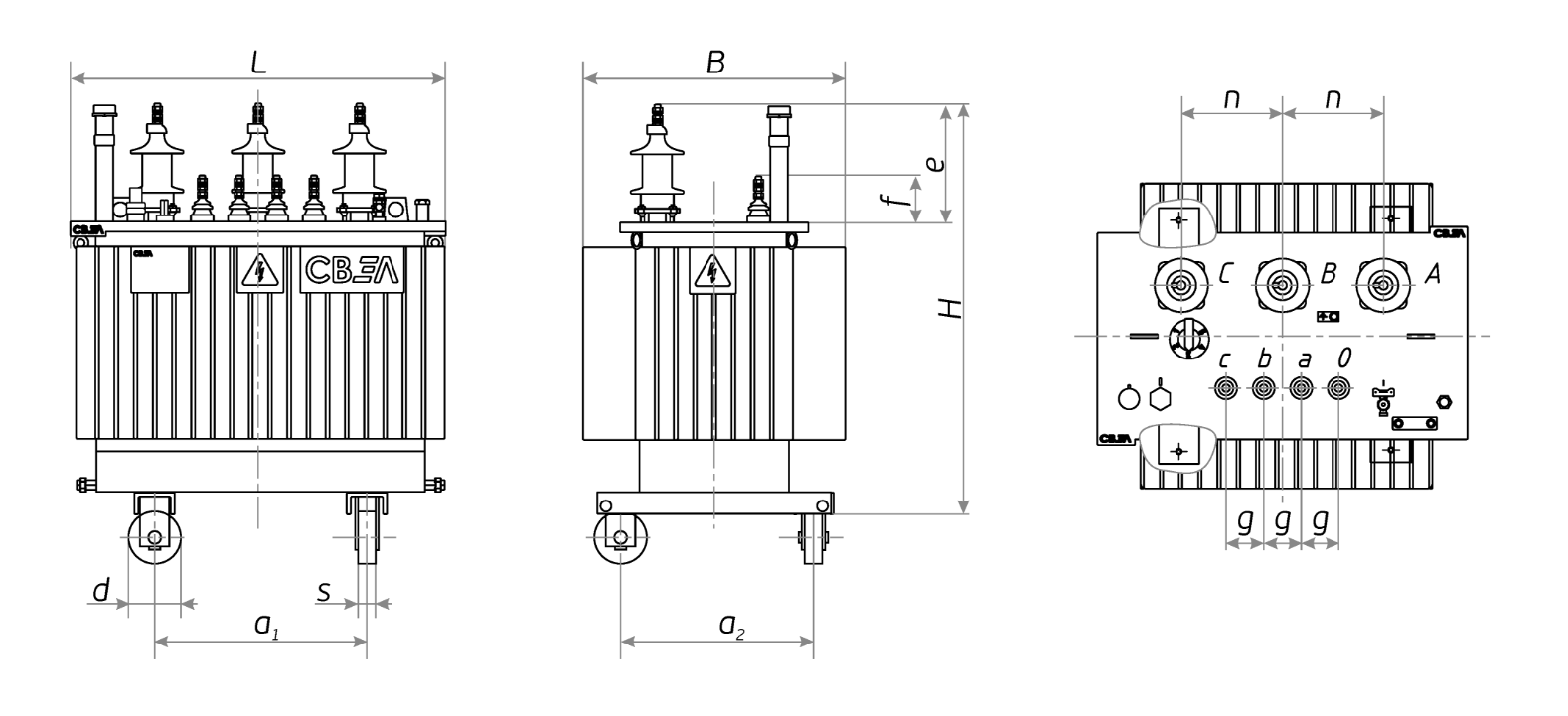

 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс B
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА   160 160 160  250 250 250
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн
 Y/Zн
 Y/Yн
 D/Yн Y/Zн
 Pxx   Потери холостого хода  Вт 375 375 375 520 520 520
 Pкз75  Потери короткого замыкания  Вт 2900 2900 2900 3700 3700
 3700
 Uкз    Напряжение короткого замыкания    % 4,5 4,5 4,5 4,5 4,5 4,5
 LwA    Уровень звуковой мощности    дБА 62 62 62 65 65 65
   Габарит и масса трансформатора
 L  Длина  мм 995 995 1010 1055 1055 1085
 B  Ширина  мм 775 775 745 870 870 825
 H  Высота (без катков, без контактных зажимов)  мм 1140 1140 1170 1220 1220 1265
   Масса масла, кг  кг 163 163 189 207 207 250
 M  Полная масса, кг  кг 720 720 780 930 930 1050


  МОЩНОСТЬ ТРАНСФОРМАТОРА   160 160 160 250 250 250
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 550×550 550×550 550×550 550×550 550×550 550×550
 d  Диаметр катка 70 70 70 70 70 70
 s Ширина катка 35 35 35 35 35 35
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 120 120 120 165 165 165
 f1 Высота ввода НН (с контактными зажимами) 160 160 160 200 200 200
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 100 100 100 150 150 150

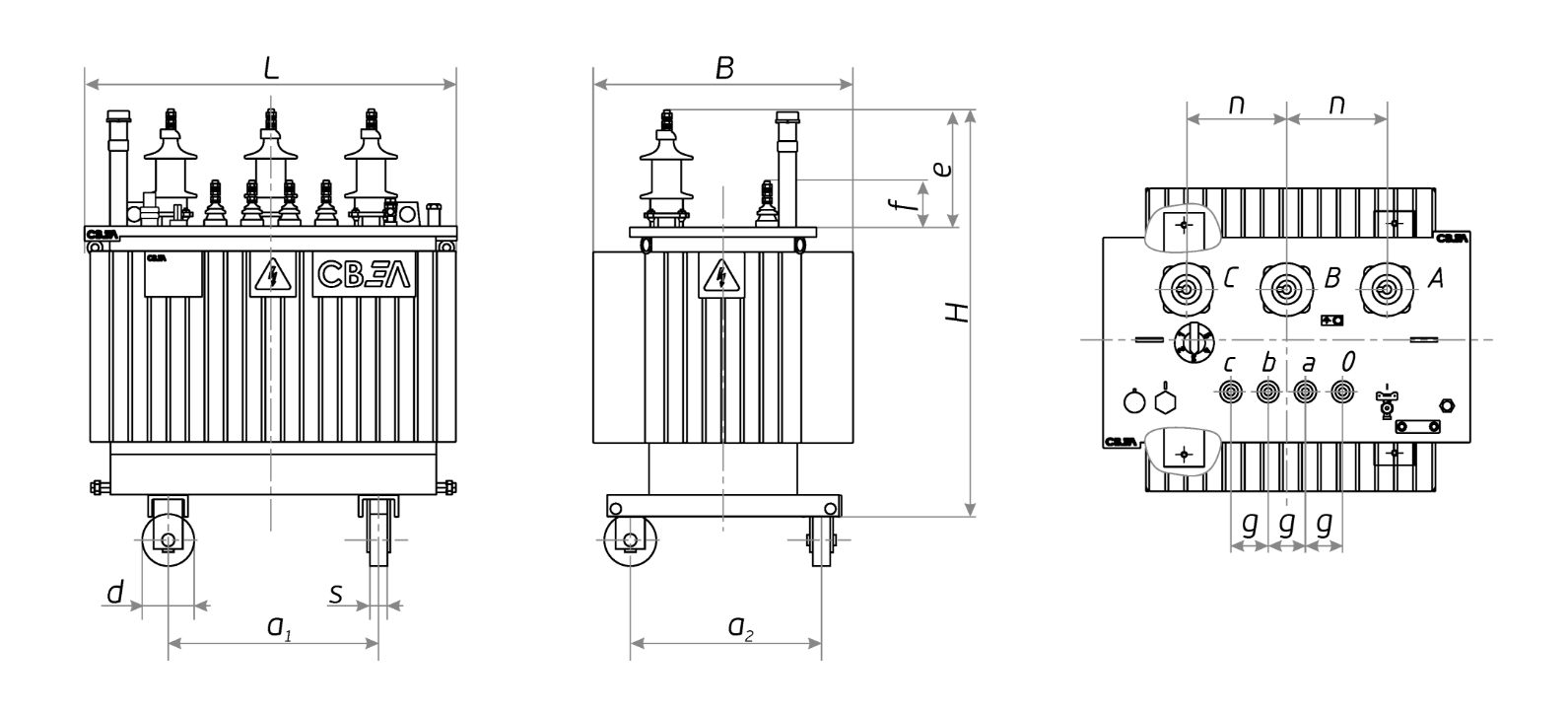

 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс B
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА   400 400 400  630 630
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн
 Y/Zн
 Y/Yн
 D/Yн
 Pxx   Потери холостого хода  Вт 750 750 750 1000 1000
 Pкз75  Потери короткого замыкания  Вт 5400 5400 5400 7600 7600
 Uкз  Напряжение короткого замыкания    % 4,5 4,5 4,5 5,5 5,5
 LwA    Уровень звуковой мощности    дБА 68 68 68 70 70
   Габарит и масса трансформатора
 L  Длина  мм 1435 1435 1375 1750 1750
 B  Ширина  мм 910 910 945 1170 1170
 H  Высота (без катков, без контактных зажимов)  мм 1245 1245 1355 1360 1360
   Масса масла, кг  кг 266 266 327 349 349
 M  Полная масса, кг  кг 1250 1250 1500 1700 1700


  МОЩНОСТЬ ТРАНСФОРМАТОРА   400 400 400 630 630
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 660×660 660×660 660×660 820×820 820×820
 d  Диаметр катка 125 125 125 125 125
 s Ширина катка 40 40 40 40 40
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 165 165 165 175 175
 f1 Высота ввода НН (с контактными зажимами) 200 200 200 240 240
 n  Расстояние между вводами ВН 265 265 265 265 265
 g  Расстояние между вводами НН 150 150 150 150 150



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс B
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА   1000 1000 1250 1250 1600 1600
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн
 Y/Yн
 D/Yн Y/Yн D/Yн
 Pxx   Потери холостого хода  Вт 1400 1400 1500 1500 1950 1950
 Pкз75  Потери короткого замыкания  Вт 10600 10600 13500 13500 16500 16500
 Uкз    Напряжение короткого замыкания    % 5,5 5,5 6,0 6,0 6,0 6,0
 LwA    Уровень звуковой мощности    дБА 73 73 75 75 75 75
   Габарит и масса трансформатора
 L  Длина  мм 1980 1980 2050 2050 2140 2140
 B  Ширина  мм 1170 1170 1210 1210 1255 1255
 H  Высота (без катков, без контактных зажимов)  мм 1450 1450 1500 1500 1640 1640
   Масса масла, кг  кг 482 482 581 581 704 704
 M  Полная масса, кг  кг 2400 2400 2800 2800 3350 3350


  МОЩНОСТЬ ТРАНСФОРМАТОРА   1000 1000 1250 1250 1600 1600
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 820×820 820×820 820×820 820×820 820×820 820×820
 d  Диаметр катка 125 125 125 125 125 125
 s Ширина катка 40 40 40 40 40 40
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 210 210 210 210 215 215
 f1 Высота ввода НН (с контактными зажимами) 315 315 315 315 335 335
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 135 135 160 160 160
 160

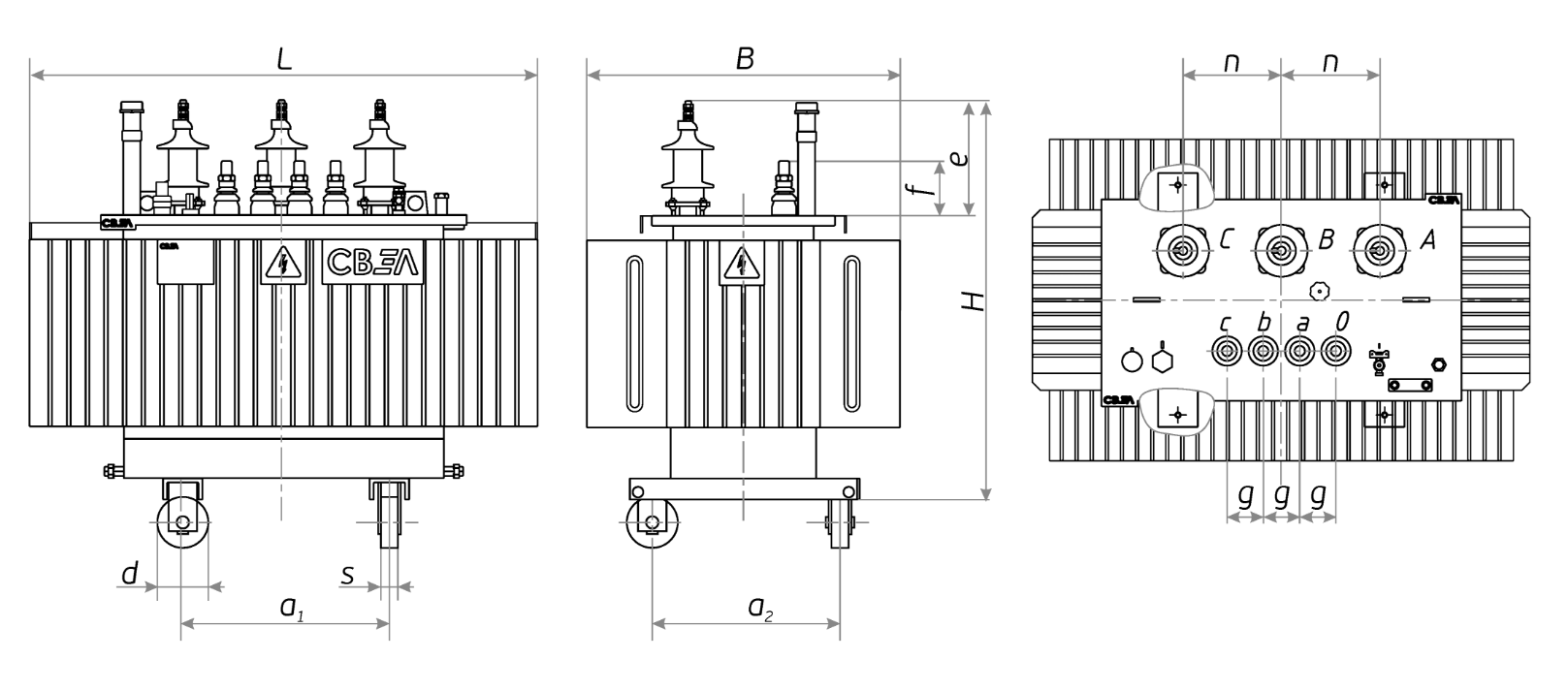

 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс B
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА   2000 2000 2500 2500 3200 3200
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн
 Y/Yн
 D/Yн Y/Yн D/Yн
 Pxx   Потери холостого хода  Вт 2100 2100 2600 2600 3200 3200
 Pкз75  Потери короткого замыкания  Вт 21000 21000 26500 26500 30000 30000
 Uкз    Напряжение короткого замыкания    % 6,0 6,0 6,0 6,0 7,5 7,5
 LwA    Уровень звуковой мощности    дБА 75 75 76 76 76 76
   Габарит и масса трансформатора
 L  Длина  мм 2260 2260 2060 2060 2410 2410
 B  Ширина  мм 1385 1385 1405 1405 1340 1340
 H  Высота (без катков, без контактных зажимов)  мм 1770 1770 1950 1950 2135 2135
   Масса масла, кг  кг 900 900 1061 1061 1416 1416
 M  Полная масса, кг  кг 4100 4100 4850 4850 6300 6300


  МОЩНОСТЬ ТРАНСФОРМАТОРА   2000 2000 2500 2500 3200 3200
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070
 d  Диаметр катка 125 125 125 125 160 160
 s Ширина катка 40 40 40 40 50 50
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 340 340
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 380 380
 f Высота ввода НН (без контактных зажимов) 215 215 250 250 220 220
 f1 Высота ввода НН (с контактными зажимами) 335 335 400 400 345 345
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 200 200 225 225 160
 (2 на фазу)		 160
  (2 на фазу)



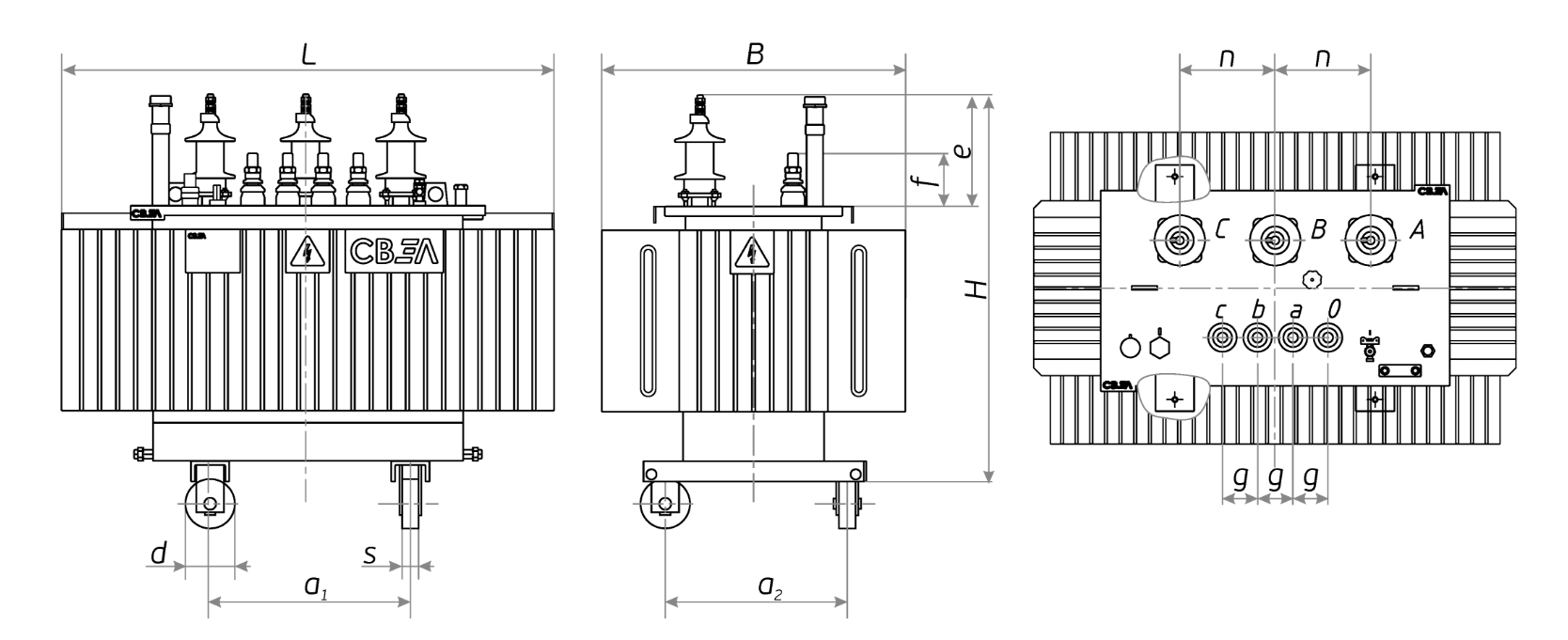

 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс А
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА   25    25  25  40  40  40
 Параметр  Технические параметры
 Схема соединения Y/Yн D/Yн
 Y/Zн
 Y/Zн Y/Yн Y/Zн
 Pxx   Потери холостого хода  Вт 100 100 100 130 130 130
 Pкз75  Потери короткого замыкания  Вт 590 590 590 835 835 835
 Uкз    Напряжение короткого замыкания    % 4,5 4,5 4,5 4,5 4,5 4,5
 LwA    Уровень звуковой мощности    дБА 59 59 59 59 59 59
   Габарит и масса трансформатора
 L  Длина  мм 795 795 795 825 825 825
 B  Ширина  мм 535 535 530 560 560 560
 H  Высота (без катков, без контактных зажимов)  мм 945 945 1010 1035 1035 1035
   Масса масла, кг  кг 71 71 67 81 81 81
 M  Полная масса, кг  кг 300 300 300 350 350 350

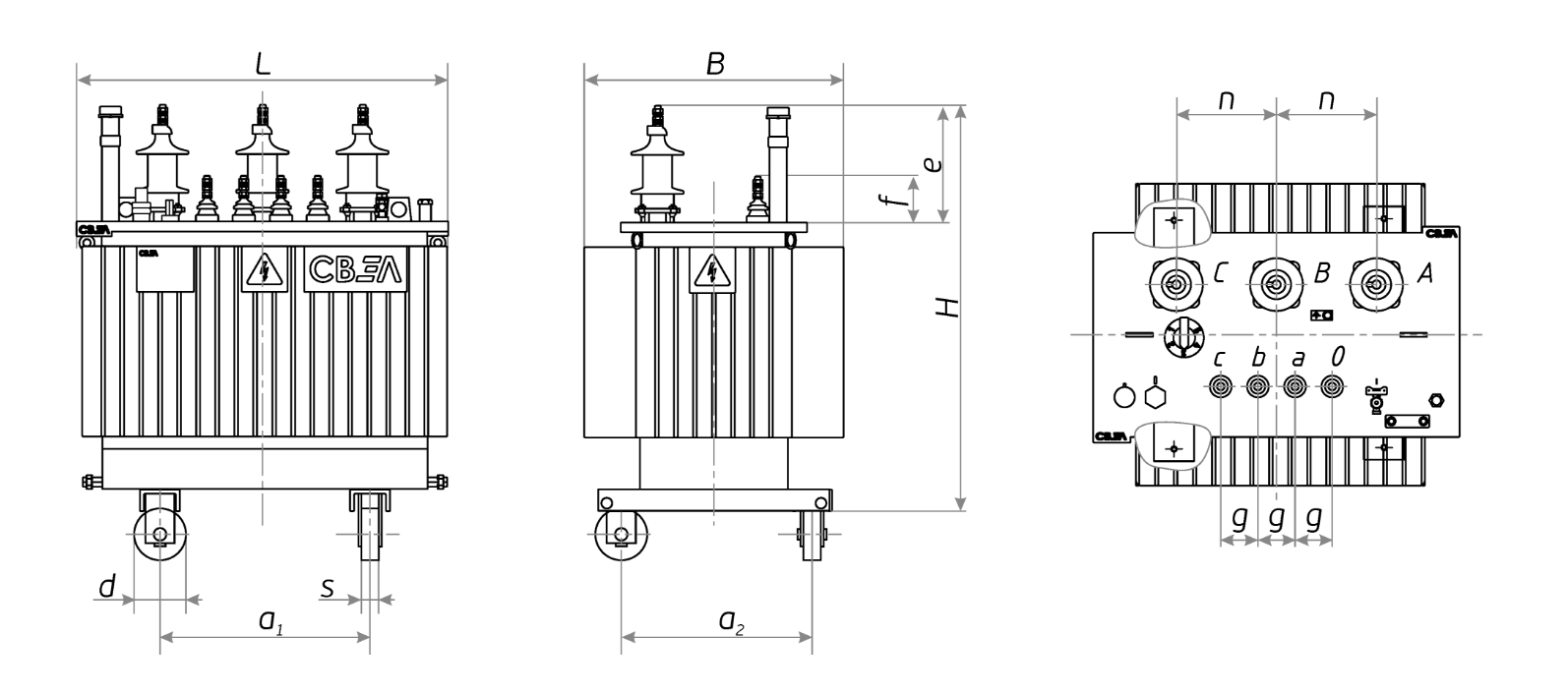

  МОЩНОСТЬ ТРАНСФОРМАТОРА   25  25 25 40 40 40
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 400×350 400×350 400×350 400×350 400×350 400×350
 d  Диаметр катка 70 70 70 70 70 70
 s Ширина катка 35 35 35 35 35 35
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 120 120 120 120 120 120
 f1 Высота ввода НН (с контактными зажимами) 160 160 160 160 160 160
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 100 100 100 100 100 100



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс А
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА   63 63 63  100  100  100
 Параметр  Технические параметры
 Схема соединения Y/Yн D/Yн
 Y/Zн
 Y/Yн D/Yн Y/Zн
 Pxx   Потери холостого хода  Вт 160 160 160 215 215 215
 Pкз75  Потери короткого замыкания  Вт 1270 1270 1270 1590 1590 1590
 Uкз    Напряжение короткого замыкания    % 4,5 4,5 4,5 4,5 4,5 4,5
 LwA    Уровень звуковой мощности    дБА 59 59 59 59 59 59
   Габарит и масса трансформатора
 L  Длина  мм 840 840 840 935 935 935
 B  Ширина  мм 630 630 630 640 640 640
 H  Высота (без катков, без контактных зажимов)  мм 1075 1075 1075 1145 1145 1145
   Масса масла, кг  кг 110 110 106 121 121 130
 M  Полная масса, кг  кг 440 440 450 550 550 590

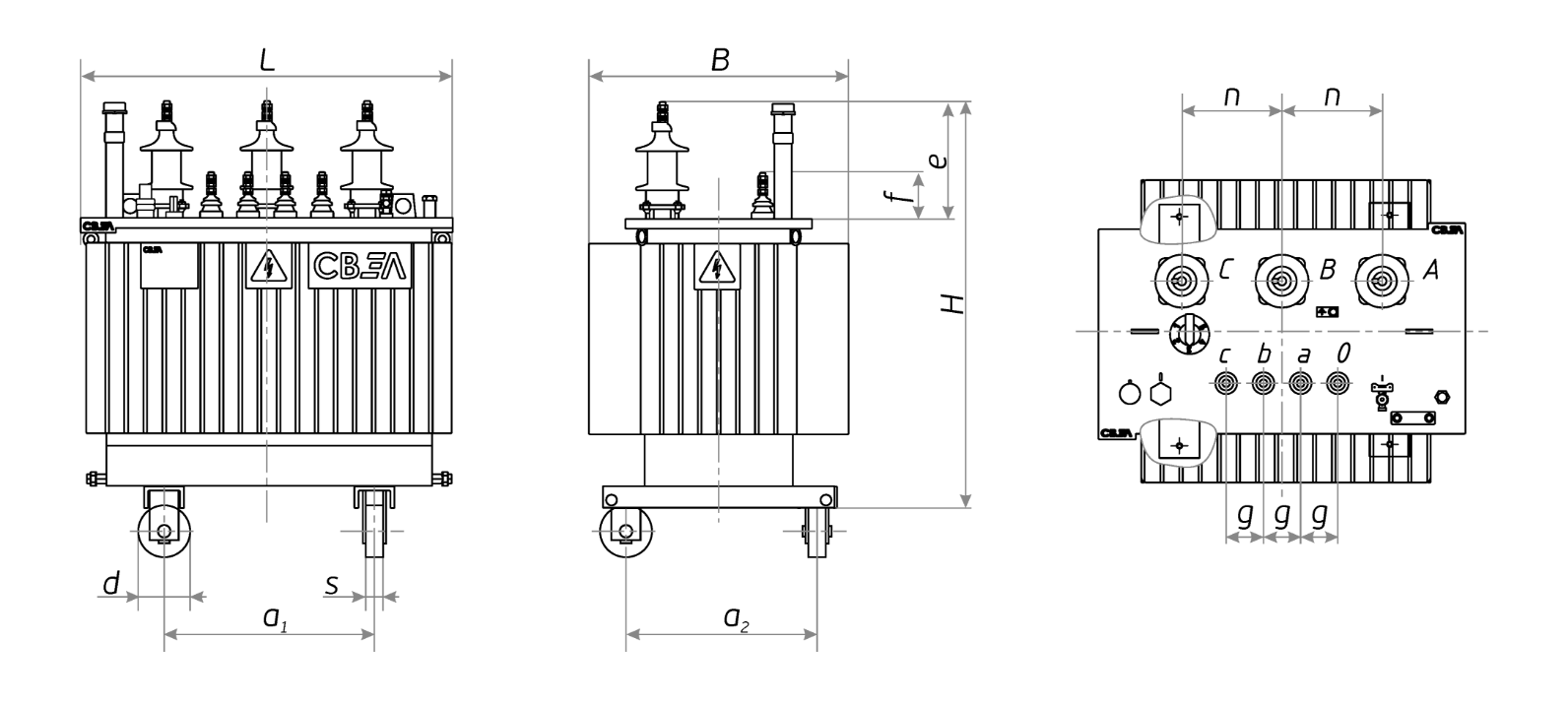

  МОЩНОСТЬ ТРАНСФОРМАТОРА   63 63 63 100 100 100
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 400×350 400×350 400×350 450×450 450×450 450×450
 d  Диаметр катка 70 70 70 70 70 70
 s Ширина катка 35 35 35 35 35 35
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 120 120 120 120 120 120
 f1 Высота ввода НН (с контактными зажимами) 160 160 160 160 160 160
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 100 100 100 100 100 100



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс А
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА   160 160 160  250 250 250
 Параметр  Технические параметры
 Схема соединения Y/Yн D/Yн
 Y/Zн
 Y/Yн D/Yн Y/Zн
 Pxx   Потери холостого хода  Вт 300 300 300 425 425 425
 Pкз75  Потери короткого замыкания  Вт 2135 2135 2135 2955 2955 2955
 Uкз    Напряжение короткого замыкания    % 4,5 4,5 4,5 4,5 4,5 4,5
 LwA    Уровень звуковой мощности    дБА 62 62 62 65 65 65
   Габарит и масса трансформатора
 L  Длина  мм 1045 1045 1065 1085 1085 1140
 B  Ширина  мм 815 815 825 825 825 885
 H  Высота (без катков, без контактных зажимов)  мм 1145 1145 1195 1265 1265 1200
   Масса масла, кг  кг 175 175 195 250 250 234
 M  Полная масса, кг  кг 820 820 900 1050 1050 1150


  МОЩНОСТЬ ТРАНСФОРМАТОРА   160 160 160 250 250 250
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 550×550 550×550 550×550 550×550 550×550 550×550
 d  Диаметр катка 310 310 310 310 310 310
 s Ширина катка 350 350 350 350 350 350
 e Высота ввода ВН (без контактных зажимов) 120
 120
 120 165 165 165
 e1 Высота ввода ВН (с контактными зажимами) 160 160 160 200 200 200
 f Высота ввода НН (без контактных зажимов) 265 265 265 265 265 265
 f1 Высота ввода НН (с контактными зажимами) 100 100 100 150 150 150
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 100 100 100 150 150 150



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс А
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА   400 400 400  630 630
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн
 Y/Zн
 Y/Yн
 D/Yн
 Pxx   Потери холостого хода  Вт 565 565 565 695 695
 Pкз75  Потери короткого замыкания  Вт 4180 4180 4180 6135 6135
 Uкз  Напряжение короткого замыкания    % 4,5 4,5 4,5 5,5 5,5
 LwA    Уровень звуковой мощности    дБА 68 68 68 70 70
   Габарит и масса трансформатора
 L  Длина  мм 1135 1135 1135 1300 1300
 B  Ширина  мм 890 890 940 955 955
 H  Высота (без катков, без контактных зажимов)  мм 1345 1345 1370 1450 1450
   Масса масла, кг  кг 282 282 307 380 382
 M  Полная масса, кг  кг 1350 1350 1500 1850 1850


  МОЩНОСТЬ ТРАНСФОРМАТОРА   400 400 400 630 630
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 660×660 660×660 660×660 820×820 820×820
 d  Диаметр катка 310 310 310 310 310
 s Ширина катка 350 350 350 350 350
 e Высота ввода ВН (без контактных зажимов) 165 165 165 175 175
 e1 Высота ввода ВН (с контактными зажимами) 200 200 200 240 240
 f Высота ввода НН (без контактных зажимов) 265 265 265 265 265
 f1 Высота ввода НН (с контактными зажимами) 150 150 150 150 150
 n  Расстояние между вводами ВН 265 265 265 265 265
 g  Расстояние между вводами НН 150 150 150 150 150



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс А
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА  1000 1000 1250 1250 1600 1600
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн
 Y/Yн
 D/Yн Y/Yн
 D/Yн
 Pxx   Потери холостого хода  Вт 955 955 1350 1350 1475 1475
 Pкз75  Потери короткого замыкания  Вт 9545 9545 13250 13250 15455 15455
 Uкз    Напряжение короткого замыкания    % 5,5 5,5 6,0 6,0 6,0 6,0
 LwA    Уровень звуковой мощности    дБА 73 73 73 75 75 75
   Габарит и масса трансформатора
 L  Длина  мм 1545 1545 1775 1775 1825 1825
 B  Ширина  мм 955 955 1030 1030 1255 1255
 H  Высота (без катков, без контактных зажимов)  мм 1610 1610 1650 1650 1695 1695
   Масса масла, кг  кг 534 535 617 617 716 716
 M  Полная масса, кг  кг 2600 2600 2850 2850 3450 3450

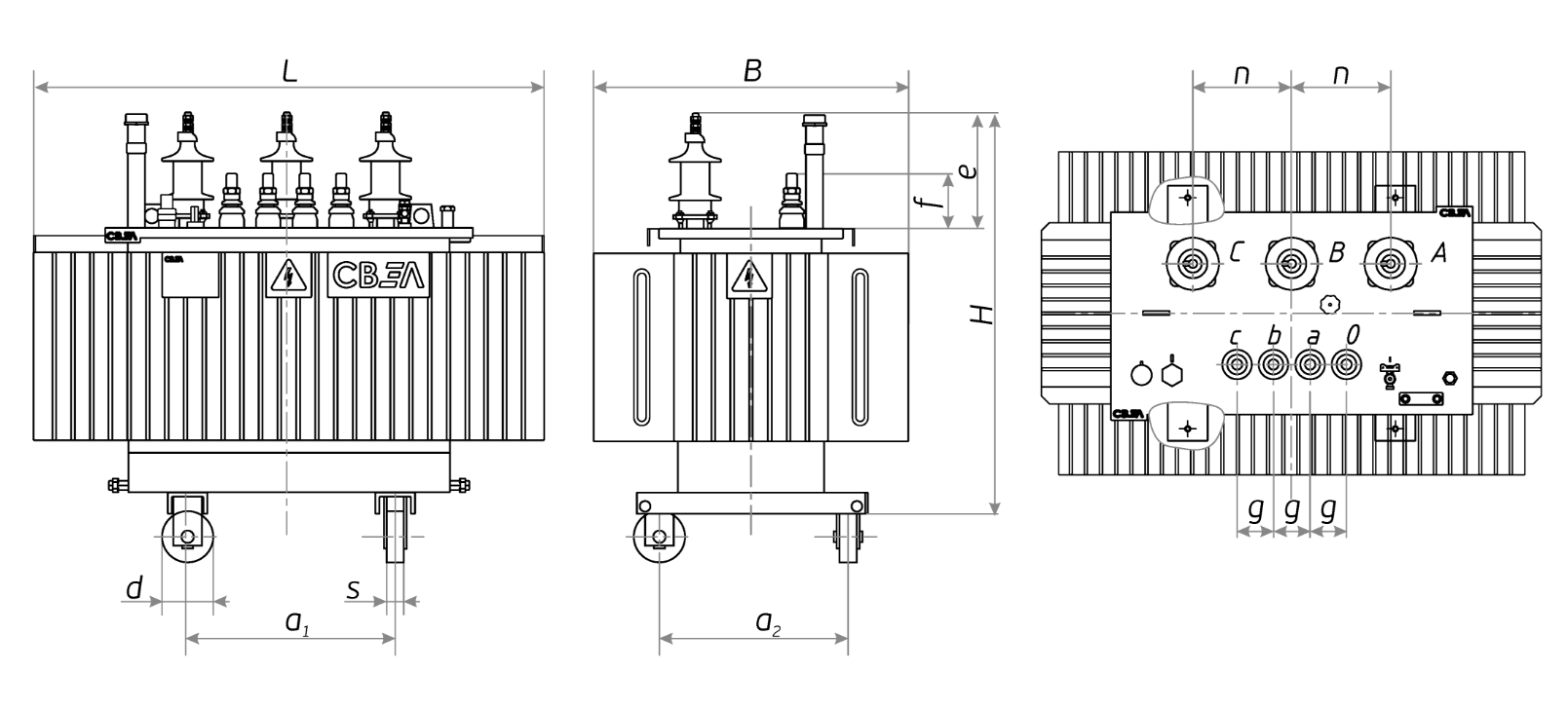

  МОЩНОСТЬ ТРАНСФОРМАТОРА   1000 1000 1250 1250 1600 1600
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 820×820 820×820 820×820 820×820 820×820 820×820
 d  Диаметр катка 125 125 125 125 125 125
 s Ширина катка 40 40 40 40 40 40
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 210 210 210 210 215 215
 f1 Высота ввода НН (с контактными зажимами) 315 315 315 315 335 335
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 135 135 160 160 160 160



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс А
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА  2000 2000 2500 2500 3200 3200
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн
 Y/Yн
 D/Yн Y/Yн
 D/Yн
 Pxx   Потери холостого хода  Вт 1900 1900 2130 2130 3100 3100
 Pкз75  Потери короткого замыкания  Вт 18000 18000 23180 23180 29000 29000
 Uкз    Напряжение короткого замыкания    % 6,0 6,0 6,0 6,0 7,5 7,5
 LwA    Уровень звуковой мощности    дБА 75 75 76 76 76 76
   Габарит и масса трансформатора
 L  Длина  мм 2015 2015 2220 2220 2465 2465
 B  Ширина  мм 1370 1370 1320 1320 1345 1345
 H  Высота (без катков, без контактных зажимов)  мм 1670 1670 1925 1925 2055 2055
   Масса масла, кг  кг 853 853 1116 1116 1429 1429
 M  Полная масса, кг  кг 4200 4200 5200 5200 6300 6300

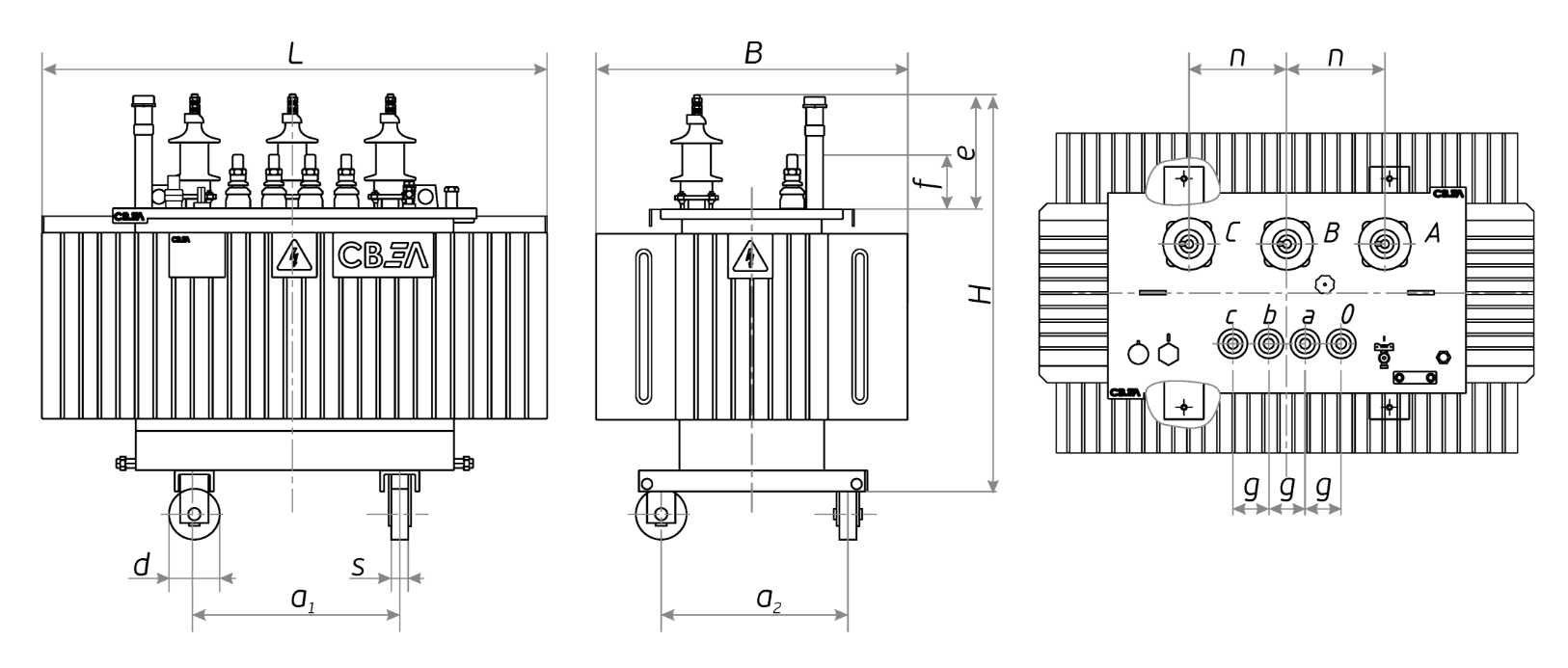

  МОЩНОСТЬ ТРАНСФОРМАТОРА   2000 2000 2500 2500 3200 3200
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070
 d  Диаметр катка 125 125 125 125 160 160
 s Ширина катка 40 40 40 40 50 50
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 340 340
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 380 380
 f Высота ввода НН (без контактных зажимов) 215 215 250 250 220 220
 f1 Высота ввода НН (с контактными зажимами) 335 335 400 400 345 345
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 200 200 225 225 160
 (2 на фазу)		 160
 (2 на фазу)



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс Эко-1
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА  25 25 25 40 40 40
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн Y/Zн Y/Yн
 D/Yн Y/Zн
 Pxx   Потери холостого хода  Вт 80 80 80 100 100 100
 Pкз75  Потери короткого замыкания  Вт 590 590 590 835 835 835
 Uкз    Напряжение короткого замыкания    % 4,5 4,5 4,5 4,5 4,5 4,5
 LwA    Уровень звуковой мощности    дБА 59 59 59 59 59 59
   Габарит и масса трансформатора
 L  Длина  мм 795 795 795 825 825 825
 B  Ширина  мм 535 535 530 560 560 560
 H  Высота (без катков, без контактных зажимов)  мм 945 945 1010
 1035
 1035 1035
   Масса масла, кг  кг 71 71 67 81 81 81
 M  Полная масса, кг  кг 300 300 300 350 350 350


  МОЩНОСТЬ ТРАНСФОРМАТОРА   25 25 25 40 40 40
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 400×350 400×350 400×350 400×350 400×350 400×350
 d  Диаметр катка 70 70 70 70 70 70
 s Ширина катка 35 35 35 35 35 35
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 120 120 120 120 120 120
 f1 Высота ввода НН (с контактными зажимами) 160 160 160 160 160 160
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 100 100 100 100 100 100



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс Эко-1
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА  63 63 63 100 100
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн Y/Zн Y/Yн
 D/Yн
 Pxx   Потери холостого хода  Вт 125 125 125 180 180
 Pкз75  Потери короткого замыкания  Вт 1270 1270 1270 1590 1590
 Uкз    Напряжение короткого замыкания    % 4,5 4,5 4,5 4,5 4,5
 LwA    Уровень звуковой мощности    дБА 59 59 59 59 59
   Габарит и масса трансформатора
 L  Длина  мм 840 840 840 935 935
 B  Ширина  мм 630 630 630 640 640
 H  Высота (без катков, без контактных зажимов)  мм 1075 1075 1075 1145 1145
   Масса масла, кг  кг 110 110 106 121 121
 M  Полная масса, кг  кг 440 440 450 550 550


  МОЩНОСТЬ ТРАНСФОРМАТОРА   63 63 63 100 100
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 400×350 400×350 400×350 450×450 450×450
 d  Диаметр катка 70 70 70 70 70
 s Ширина катка 35 35 35 35 35
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 120 120 120 120 120
 f1 Высота ввода НН (с контактными зажимами) 160 160 160 160 160
 n  Расстояние между вводами ВН 265 265 265 265 265
 g  Расстояние между вводами НН 100 100 100 100 100



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс Эко-1
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА  160 160 160 250 250 250
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн Y/Zн Y/Yн
 D/Yн Y/Zн
 Pxx   Потери холостого хода  Вт 260 260 260 360 360 360
 Pкз75  Потери короткого замыкания  Вт 2135 2135 2135 2955 2955 2955
 Uкз    Напряжение короткого замыкания    % 4,5 4,5 4,5 4,5 4,5 4,5
 LwA    Уровень звуковой мощности    дБА 62 62 62 65 65 65
   Габарит и масса трансформатора
 L  Длина  мм 1045 1045 1065 1085 1085 1140
 B  Ширина  мм 815 815 825 825 825 885
 H  Высота (без катков, без контактных зажимов)  мм 1145 1145 1195 1265 1265 1200
   Масса масла, кг  кг 175 175 195 250 250 234
 M  Полная масса, кг  кг 820 820 900 1050 1050 1150

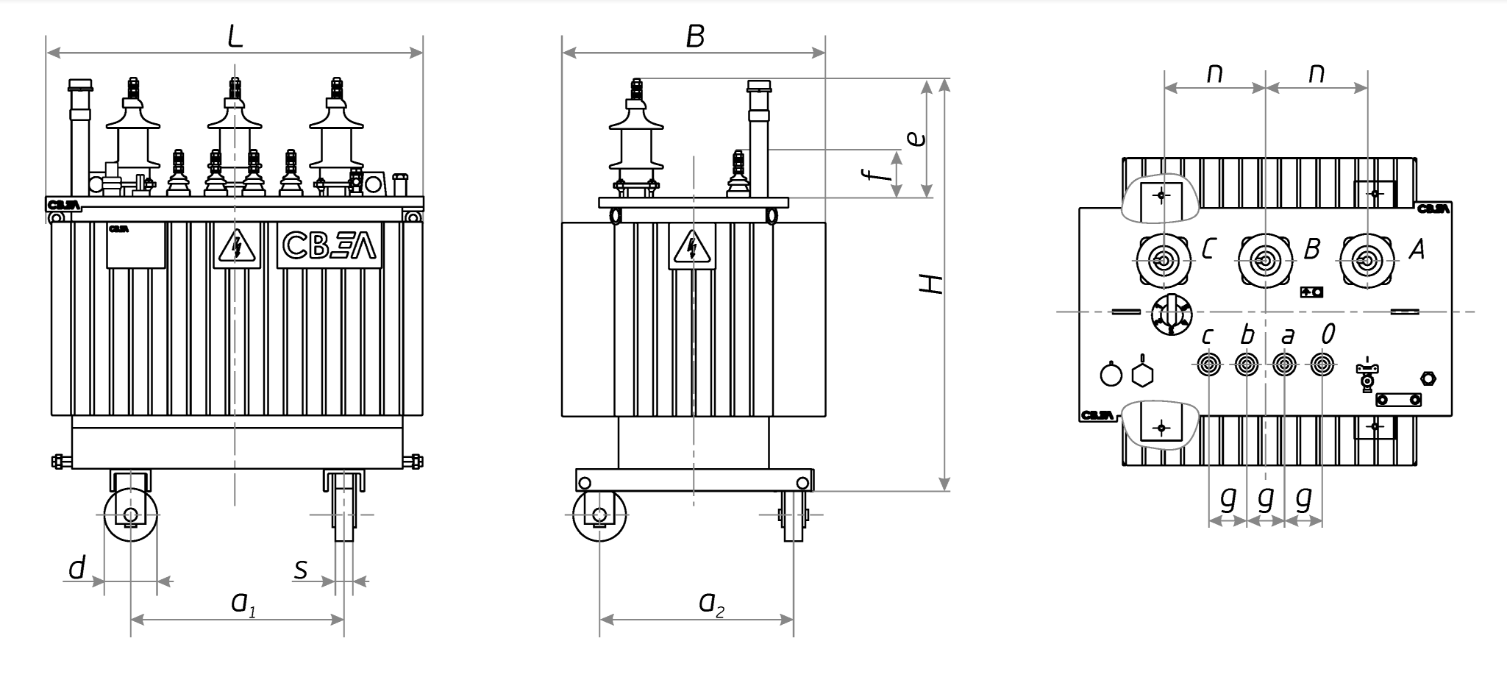

  МОЩНОСТЬ ТРАНСФОРМАТОРА   160 160 160 250 250 250
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 550×550 550×550 550×550 550×550 550×550 550×550
 d  Диаметр катка 70 70 70 70
 70
 70
 s Ширина катка 35 35 35 35 35 35
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 120 120 120 165 165 165
 f1 Высота ввода НН (с контактными зажимами) 160 160 160 200 200 200
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 100 100 100 150 150 150



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс Эко-1
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА  400 400 400 630 630 630
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн Y/Zн Y/Yн
 D/Yн Y/Zн
 Pxx   Потери холостого хода  Вт 520 520 520 695 695 695
 Pкз75  Потери короткого замыкания  Вт 4180 4180 4180 6135 6135 6135
 Uкз    Напряжение короткого замыкания    % 4,5 4,5 4,5 5,5 5,5 5,5
 LwA    Уровень звуковой мощности    дБА 68 68 68 70 70 70
   Габарит и масса трансформатора
 L  Длина  мм 1135 1135 1135 1295 1295 1320
 B  Ширина  мм 890 890 940 950 950 980
 H  Высота (без катков, без контактных зажимов)  мм 1345 1345 1370 1380 1380 1455
   Масса масла, кг  кг 282 282 307 362 362 422
 M  Полная масса, кг  кг 1350 1350 1500 1950 1950 2000


  МОЩНОСТЬ ТРАНСФОРМАТОРА   400 400 400 630 630 630
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 660×660 660×660 660×660 820×820 820×820 820×820
 d  Диаметр катка 125 125 125 125 125 125
 s Ширина катка 40 40 40 40 40 40
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 165 165 165 175 175 175
 f1 Высота ввода НН (с контактными зажимами) 200 200 200 240 240 240
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 150 150 150 150 150 150



 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс Эко-1
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА  1000 1000 1000 1250 1250 1600 1600
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн Y/Zн
 Y/Yн D/Yн Y/Yн
 D/Yн
 Pxx   Потери холостого хода  Вт 940 940 940 1150 1150 1450 1450
 Pкз75  Потери короткого замыкания  Вт 9545 9545 9545 13250 13250 15455 15455
 Uкз    Напряжение короткого замыкания    % 5,5 5,5 5,5 6,0 6,0 6,0 6,0
 LwA    Уровень звуковой мощности    дБА 73 73 73 75 75 75 75
   Габарит и масса трансформатора
 L  Длина  мм 1545 1565 1565 1775 1775 1820 1820
 B  Ширина  мм 955 955 1040 1030 1030 1250 1250
 H  Высота (без катков, без контактных зажимов)  мм 1610 1610 1680 1715 1715 1695 1695
   Масса масла, кг  кг 534 535 599 617 617 716 716
 M  Полная масса, кг  кг 2600 2600 2700 2850 2850 3450 3450


  МОЩНОСТЬ ТРАНСФОРМАТОРА   1000 1000 1000 1250 1250 1600 1600
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 820×820 820×820 820×820 820×820 820×820 820×820 820×820
 d  Диаметр катка 125 125 125 125 125 125 125
 s Ширина катка 40 40 40 40 40 40 40
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 175 175 175 210 210 210 210
 f1 Высота ввода НН (с контактными зажимами) 240 240 240 315 315 315 315
 n  Расстояние между вводами ВН 265 265 265 265 265 265 265
 g  Расстояние между вводами НН 150 150 150 135 135 135 135
x


 Классы напряжения: 6, 10 кВ  Энергоэффективность: Класс Эко-1
  МОЩНОСТЬ ТРАНСФОРМАТОРА    КВА  2000 2000 2500 2500 3200 3200
 Параметр  Технические параметры
 Схема соединения Y/Yн
 D/Yн Y/Zн D/Yн Y/Yн D/Yн
 Pxx   Потери холостого хода  Вт 1760 1760 2100 2100 2830 2830
 Pкз75  Потери короткого замыкания  Вт 18000 18000 23180 23180 29000 23180
 Uкз    Напряжение короткого замыкания    % 6,0 6,0 6,0 6,0 7,5 7,5
 LwA    Уровень звуковой мощности    дБА 75 75 76 76 76 76
   Габарит и масса трансформатора
 L  Длина  мм 2015 2015 2215 2215 2465 2465
 B  Ширина  мм 1370 1370 1290 1290 1345 1345
 H  Высота (без катков, без контактных зажимов)  мм 1670 1670 1855 1855 2055 2055
   Масса масла, кг  кг 853 853 1096 1096 1429 1429
 M  Полная масса, кг  кг 4200 4200 5100 5100 6300 6300


  МОЩНОСТЬ ТРАНСФОРМАТОРА   2000 2000 2500 2500 3200 3200
 Параметр  Размеры
 a1×a2 Продольная и поперечная колея 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070
 d  Диаметр катка 125 125 125 125 160 160
 s Ширина катка 40 40 40 40 50 50
 e Высота ввода ВН (без контактных зажимов) 310 310 310 310 310 310
 e1 Высота ввода ВН (с контактными зажимами) 350 350 350 350 350 350
 f Высота ввода НН (без контактных зажимов) 215 215 250 250 220 220
 f1 Высота ввода НН (с контактными зажимами) 335 335 400 400 335 335
 n  Расстояние между вводами ВН 265 265 265 265 265 265
 g  Расстояние между вводами НН 200 200 225 225 160
 (2 на фазу)		 160
 (2 на фазу)




Сертификаты

Сертификаты




          Декларация о соответствии ТМГ-СВЭЛ требованиям ГОСТ. pdf, 81,16 KB

          Сертификат соответствия требованиям Интергазсерт (СТО Газпром 9001-2018) pdf, 5,87 MB

          Выписка из реестра российской промышленной продукции pdf, 328,53 KB

          Заключение аттестационной комиссии на соответствие техническим требованиям ПАО «Россети» pdf, 433,03 KB





Документация

Документация




           Каталог ТМГ-СВЭЛ PDF, 1,86 MB

          Руководство по эксплуатации ТМГ-СВЭЛ pdf, 766,84 KB

          Опросный лист. Трансформаторы масляные герметичные. xls, 436,5 KB















 Трансформаторы ТМГ-СВЭЛ

 Трансформаторы ТМГ-СВЭЛ

 Трансформаторы ТМГ-СВЭЛ





 Трансформаторы ТМГ-СВЭЛ

 Трансформаторы ТМГ-СВЭЛ

 Трансформаторы ТМГ-СВЭЛ

























































Почему вы не стали заполнять Опросный лист?




















Нажимая на эту кнопку, Вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности
