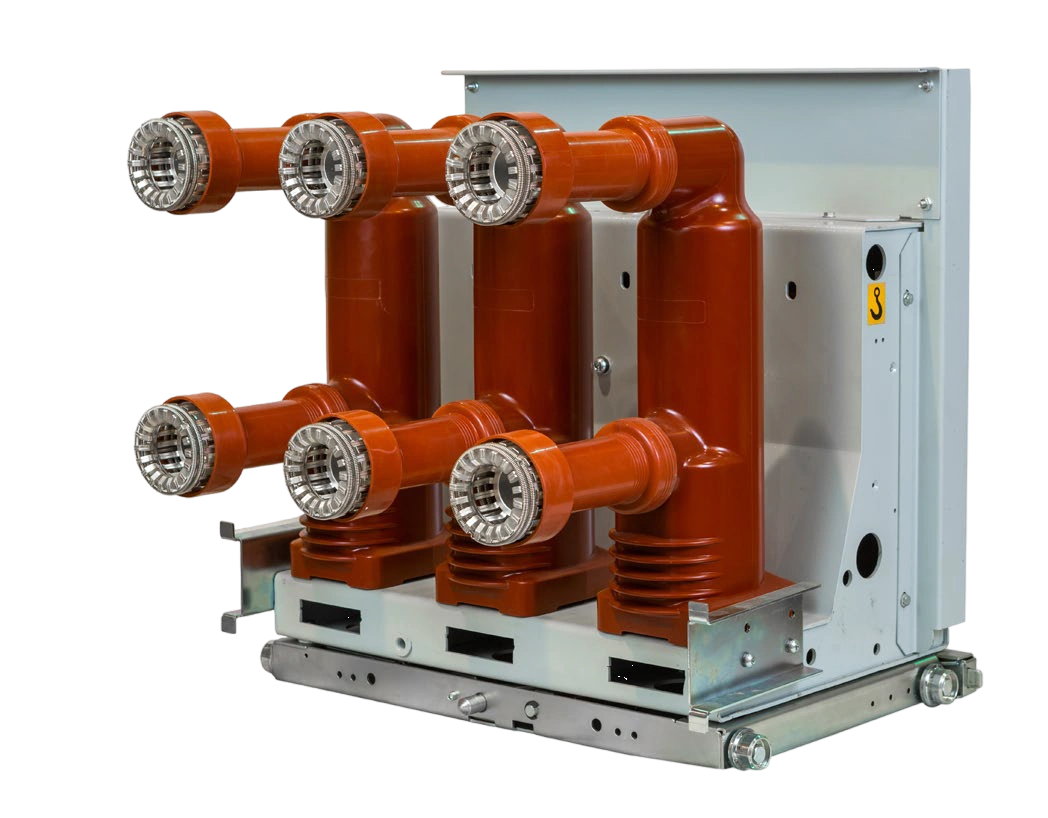

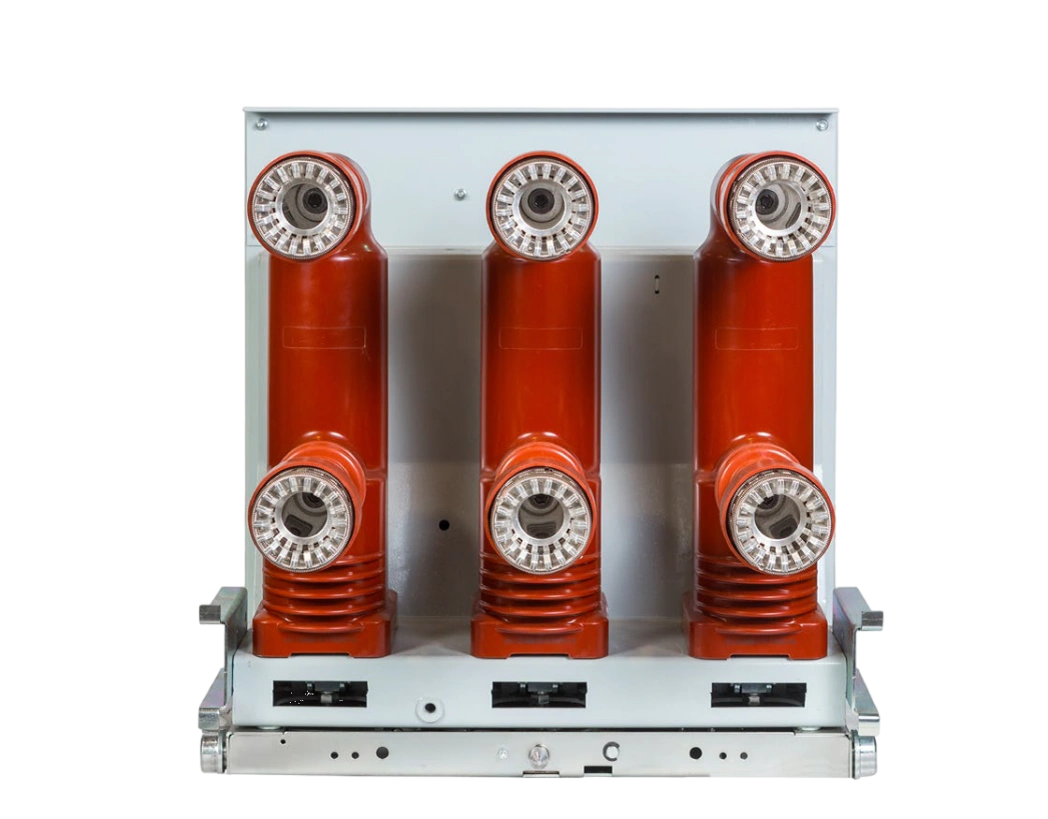

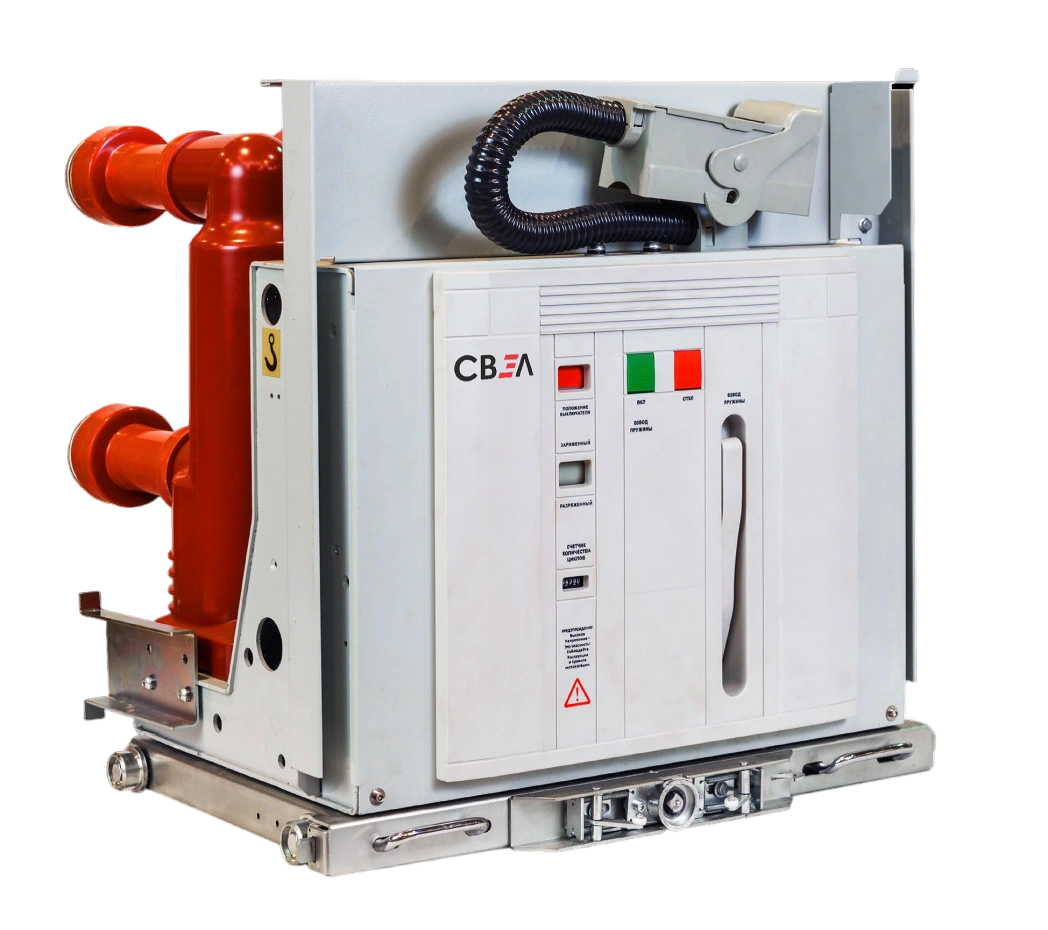

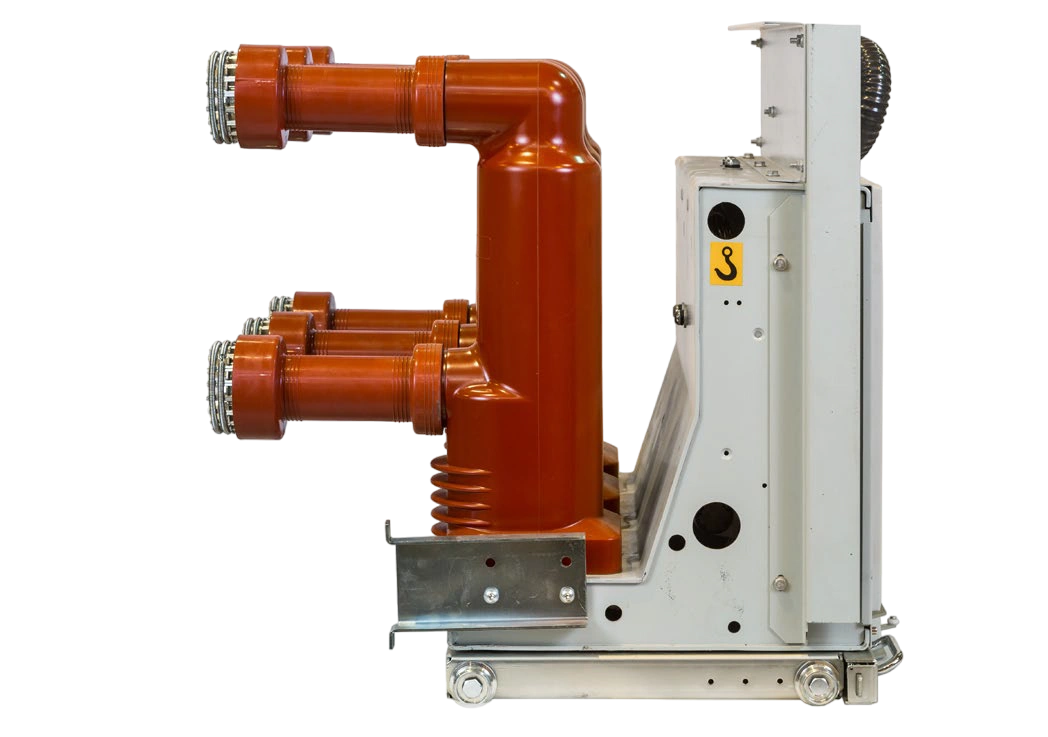

Описание
В электроустановках на 10 кВ, для коммутации электрических схем, применяются вакуумные выключатели. Они работают на основе принципа отрыва контактов вакуума в пространстве между остановками. ВВ 10 кВ защищает от перегрузки и короткого замыкания электрооборудования.
Используют вакуумный выключатель ВВ-СВЭЛ-10 в коммутационных распределительных устройствах (КРУ) на напряжение до 10 кВ. В КРУ, в которых происходит сборка и управление электрическими цепями, также задействуют вакуумные выключатели для управления электрическим током и безопасной работы электрической сети.
ВВ для КРУ — это тип выключателей для комплексного распределительного устройства. Они создают коммутацию электрических цепей в КРУ, а также обнаруживают неполадки в работе оборудования.
Вакуумные выключатели используют для промышленных электроустановок. Они защищают оборудования на предприятиях, электростанциях в сетях переменного тока через дугогасящий реактор частотой 50 Гц. Выбор типа или марки ВВ зависит от электросистемы. При покупке учитывают несколько факторов: мощность, напряжение, дополнительные возможности и функции.
ВВ-СВЭЛ-10 отличается линейной конструкцией, которая существенно сокращает место, необходимое для его установки. ВВ также имеет высокий уровень вакуума для безопасной работы электрических приборов. Кроме того, вакуумный выключатель имеет номинальный ток до 630 А, что позволяет использовать его в различных коммутационных распределительных приборах.
В целом, ВВ удобный и надежный инструмент в электротехнике, который используется в широком диапазоне эксплуатации. Он обеспечивает безопасную работу электрической сети в сферах, где необходима коммутация электрического тока на напряжении до 10 кВ.
Технические характеристики
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный ток, А | 630, 1000, 1250, 1600, 2000, 2500, 3150, 4000 |
| Номинальный ток отключения, кА |
|
| – ток электродинамической стойкости, кА | 51, 63, 81, 102 |
| – ток термической стойкости, кА | 20, 25, 31,5, 40 |
| – время протекания тока короткого замыкания, с | 3 |
| Номинальное напряжение питания цепей управления и элементов вспомогательных цепей, В | ~110, ~220, =110, =220 |
| Номинальное напряжение цепей управления тележкой аппаратной моторизованной, В | =220 |
| Номинальное напряжение минимального расцепителя напряжения, В | ~110, ~220 |
| Номинальный ток цепей управления, А, не более: |
|
| – электромагнитов включения/отключения | 1 |
| – максимальных расцепителей тока | 3; 5 |
| Диапазон рабочих напряжений цепей управления (переменный/постоянный ток), % от Uном: |
|
| – электромагнита включения | 70–115 / 85–105 |
| – электромагнита отключения | 65–120 / 70–110 |
| – электродвигателя взвода силовой пружины | 85–110 |
| Испытательные напряжения изоляции главной цепи, кВ: |
|
| – одноминутное, частотой 50 Гц | 42 |
| – грозовой импульс 1,2/50 мкс | 75 |
| Собственное время отключения, мс, не более | 20-50 |
| Собственное время включения, мс, не более | 30-70 |
| Разновременность замыкания/размыкания контактов при включении/отключении, мс, не более | 2 |
| Механический ресурс (количество циклов В–tП–О), не менее: |
|
| – для выключателей 630; 800; 1000; 1250; 1600 А | 10000 |
| – для выключателей 2000; 2500; 3150; 4000 А | 10000 |
| Коммутационный ресурс (количество циклов В–tП–О), не менее: |
|
| – для выключателей 630; 800; 1000; 1250; 1600 А | 10000 |
| – для выключателей 2000; 2500; 3150; 4000 А | 10000 |
| Коммутационный ресурс (количество циклов В– tП–О) при номинальном токе отключения, не менее | 50 |
| Срок службы до списания, лет, не менее | 30 |
Преимущества
- Иcпользуется технология вакуумного гашения дуги.
- Высокий коммутационный и механический ресурс.
- Выгодные гарантийные обязательства поставщика.
- Вариативность комплектации определяется потребностью заказчика.
- Безопасность, надежность и современность конструкции.
- Произведено в России.
- Возможность разрабатывать распределительные устройства на любые номиналы на одном типе выключателей.
- Поставка выключателей в составе ячеек КРУ-СВЭЛ гарантирует максимальную эффективность и долговечность работы.
- Легкая заменяемость с европейскими аналогами без потери в функциональных возможностях и технических характеристиках.
- Баланс простоты, надежности и функциональности.
Условия эксплуатации
Высота установки над уровнем моря: не более 1000 м;
Рабочий диапазон температур окружающего воздуха: от –40 °С (при наличии опции обогрева) до +40 °С;
Промышленная атмосфера (тип II по ГОСТ 15150);
Невзрывоопасная окружающая среда, которая не содержит токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию;
Относительная влажность воздуха не более 80% при температуре +25 °С;
Температура окружающего воздуха при хранении упакованных и законсервированных изделий: от -50 °С до +40 °С.

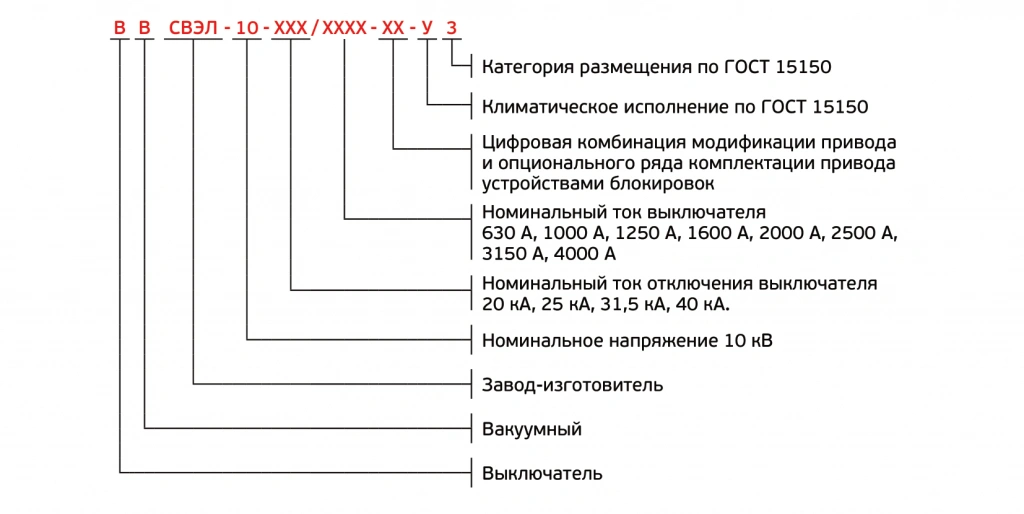

Структурная схема условного обозначения

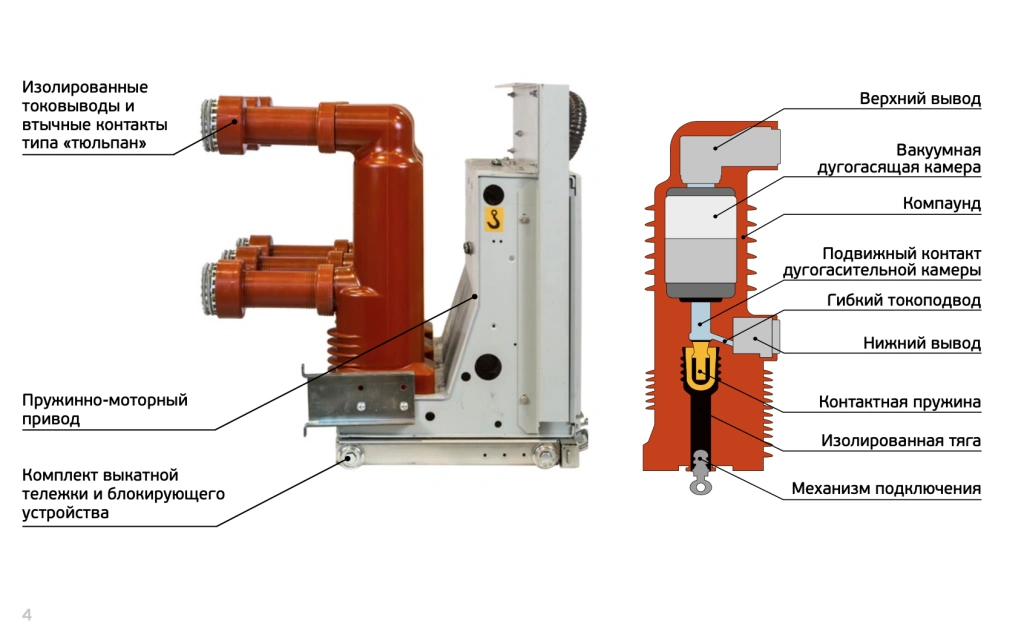

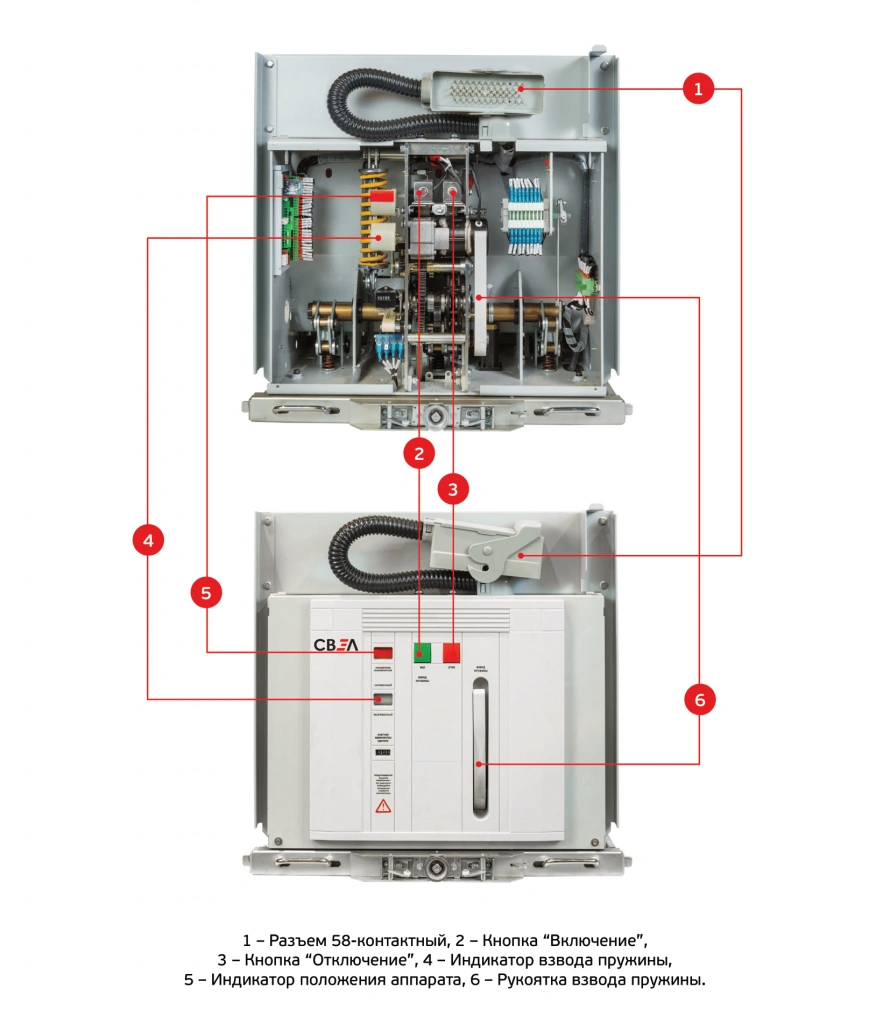

Функциональные блоки
Габаритные и установочные размеры
Документация для скачивания
Как заказать и купить
Цена на вакуумный выключатель зависит от модели, комплектации, дополнительных функций, объема заказа, срока поставки. Чтобы купить или заказать вакуумный выключатель 10 кВ, заполните заявку на сайте. Заполнение опросного листа в заявке ускорит обработку заказа. Наш специалист свяжется с вами для уточнения деталей.
СВЭЛ осуществляет поставку вакуумных выключателей по России и странам СНГ.
