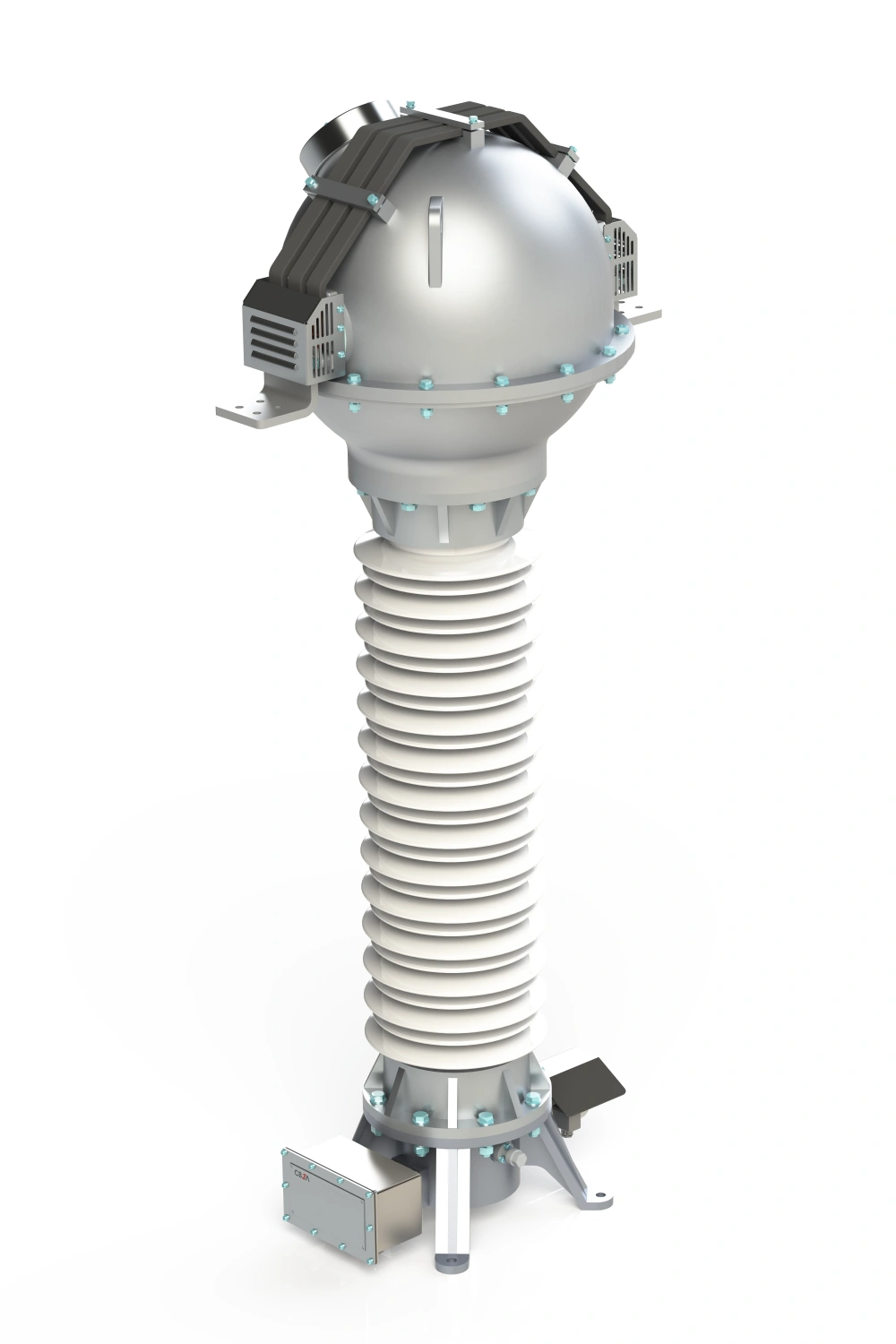

Элегазовый трансформатор тока ТГ-СВЭЛ-110
Элегазовый трансформатор тока ТГ-СВЭЛ-110
Элегазовый трансформатор тока ТГ-СВЭЛ-110
Элегазовый трансформатор тока ТГ-СВЭЛ-110
Элегазовый трансформатор тока ТГ-СВЭЛ-110
Элегазовый трансформатор тока ТГ-СВЭЛ-110
Элегазовый трансформатор тока ТГ-СВЭЛ-110
Элегазовый трансформатор тока ТГ-СВЭЛ-110

Элегазовый трансформатор тока ТГ-СВЭЛ-110

  • высокий запас прочности конструкции
  • низкая масса трансформатора тока
  • малый заправочный объем элегаза SF6
  • взрывобезопасность и защита
  • полное соответствие государственным, международным и отраслевым стандартам

Уважаемые клиенты, в связи с завершающим этапом подготовки, серийное производство начинается в IV квартале 2024 года.

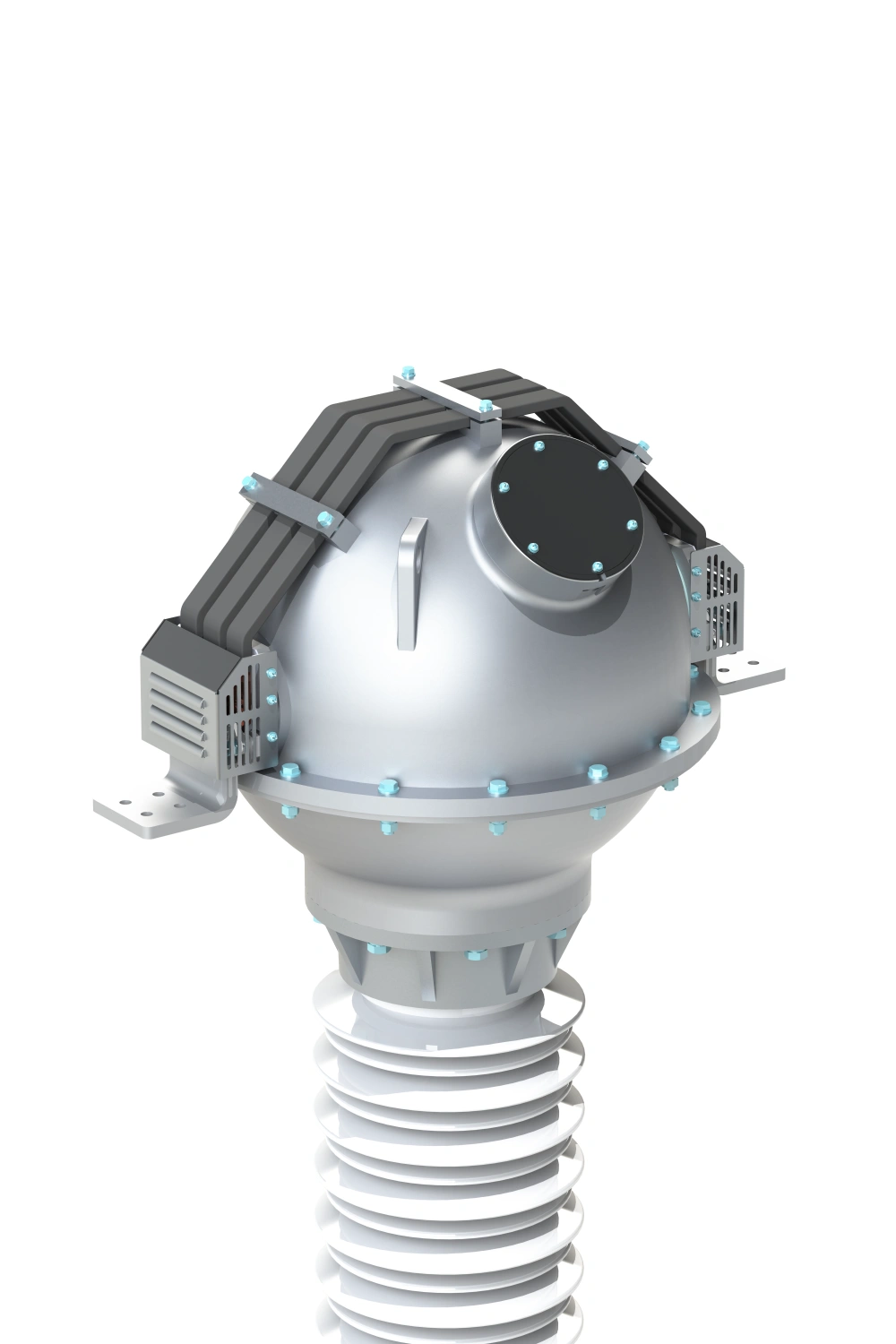

Преимущества и особенности конструкции ТГ-СВЭЛ-110

Преимущества и особенности конструкции ТГ-СВЭЛ-110
  • Измерительная часть трансформатора тока может включать в себя до 7 обмоток.
  • В трансформаторе тока может быть предусмотрена регулировка коэффициента трансформации через отпайки вторичных обмоток
  • В трансформаторе тока может быть предусмотрено переключение коэффициента трансформации по первичной обмотке 1:2:4
  • Изолятор изготовлен из электротехнического фарфора, что соответствуют требованиям международных и российских стандартов по механической прочности.

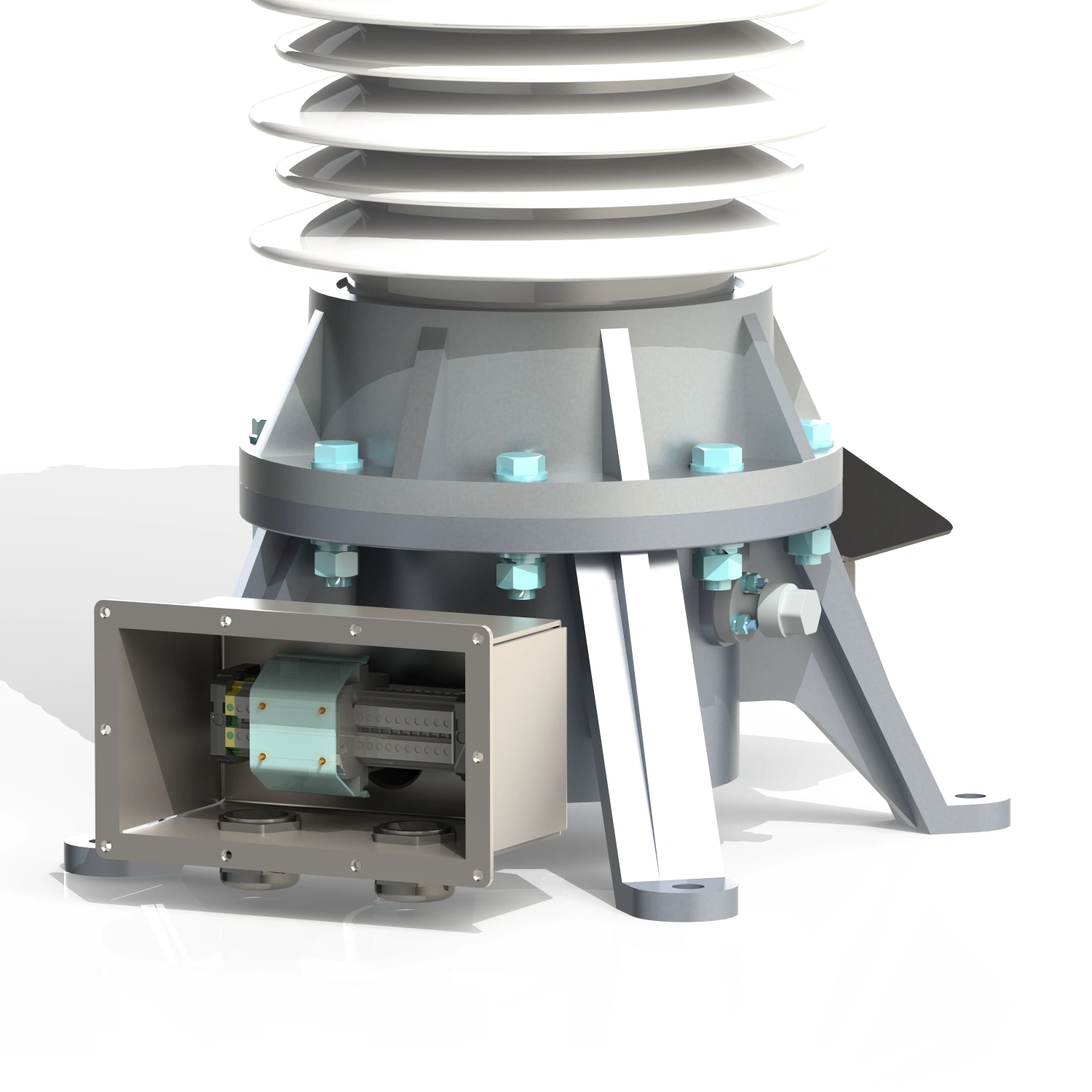

  • Бак и основание трансформатора тока изготавливаются методом литья под низким давлением с жёстким контролем качества прочности и герметичности
  • Применяемые в конструкции материалы обеспечивают уровень герметичности с годовой утечкой газа не более 0,1%.
  • Подкачка газом не требуется в течении всего срока службы
  • В трансформаторе тока имеется предохранительное мембранное устройство, срабатывающее при скачкообразном повышении давления газа в случае внутренних дуговых перекрытий и предохраняющее от взрыва
  • Направление срабатывания предохранительного устройства обеспечивает безопасность персонала

Описание

Описание

Трансформаторы тока обеспечивают преобразование переменного тока высокого напряжения в ток, приемлемый для непосредственного измерения с помощью стандартных измерительных устройств и приборов защиты, а также их изолирования от цепей высокого напряжения, что обеспечивает безопасность обслуживающего персонала.

Трансформаторы тока с элегазовой изоляцией изготавливаются класса напряжения 110 кВ и предназначены для установки в открытые (ОРУ) или закрытые распределительные устройства (ЗРУ) с заземленной нейтралью. Трансформаторы тока служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Трансформаторы предназначены для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты.

Трансформаторы тока ТГ-СВЭЛ-110 имеют климатическое исполнение У1 (от плюс 40 °С до минус 45 °С) и УХЛ1 (от плюс 40 °С до минус 60 °С) категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:

  1. Рабочее положение трансформаторов в пространстве – вертикальное
  2. Высота установки над уровнем моря – не более 1000 м;
  3. Трансформаторы тока рассчитаны на суммарную механическую нагрузку от ветра со скоростью 40м/с, гололеда с толщиной стенки льда 20 мм и от тяжения проводов в вертикальном и горизонтальном положениях к плоскости выводов до 2000 Н (200 кгс)
  4. давление воздуха от 86,6 до 106,7 кПа – согласно ГОСТ 15543.1;
  5. окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию. Степень загрязнения изоляции соответствуют II*, III и IV по ГОСТ 15150;
  6. Температура окружающего воздуха и параметры главной изоляции соответствуют значениям:
Наименование параметра Значение
У1 УХЛ1
Нижнее значение температуры минус 45 минус 60
Верхнее значение температуры плюс 40 плюс 40
Состав изолирующего газа Элегаз SF6 Смесь: элегаз SF6 и азот N2
Масса изолирующего газа, кг Элегаз – 3 кг (SF6) Элегаз SF6 – 1,15 кг; азот N2 – 0,27 кг
Номинальное давление заполнения, приведенное к 20 °С, МПа абс. 0,4 0,4
Давление предупредительной сигнализации, приведенное к 20 °С, МПа абс. 0,34 0,34
Давление аварийной сигнализации, приведенное к 20 °С, МПа абс. 0,32 0,32

Основные технические параметры трансформатора тока ТГ-СВЭЛ-110

Основные технические параметры трансформатора тока ТГ-СВЭЛ-110

Трансформаторы тока (ТГ-СВЭЛ-110) являются опорными, одноступенчатыми, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерений и защиты).

Трансформаторы тока могут изготавливаться с возможностью переключения коэффициента трансформации по первичной обмотке.

Трансформаторы тока могут изготавливаться с вторичными обмотками, имеющими различные значения первичного и вторичного номинальных токов (в том числе, имеющими различные значения коэффициентов трансформации). Для таких исполнений в заказе должно быть указан требуемое значение наибольшего рабочего тока по ГОСТ 7746.

Наименование параметра Значение
Номинальное напряжение Uном, кВ 110
Наибольшее рабочее напряжение, кВ 126
Испытательное напряжение промышленной частоты, кВ 230
Испытательное напряжение полного грозового импульса, кВ 450
Номинальная частота, Гц 50 или 60
Номинальный первичный ток, А до 3000
Номинальный вторичный ток (варианты исполнений) I2ном, А 1; 5
Наибольший рабочий первичный ток, А 3200
Количество вторичных обмоток:
- для измерений и учета
- для защиты
до 7
Классы точности вторичных обмоток для измерений и учета 0,2S; 0,5S; 0,2; 0,5
Номинальный коэффициент безопасности КБном от 5 до 40
Классы точности вторичных обмоток для защиты 5Р; 10Р; 5PR; 10PR
Номинальная предельная кратность Кном от 10 до 40
Номинальная вторичная нагрузка, ВА
- для cosφ = 1 0,5; 1; 2; 2,5; 5
- для cosφ = 0,8 от 3 до 100
Ток термической стойкости, кА (t = 3 сек) 40
Ток электродинамической стойкости, кА 102
Сейсмостойкость по шкале MSK, баллов 9
Утечка газа в год, % от массы газа, не более 0,5
Срок эксплуатации, лет 40
Примечания
1) Время протекания номинального кратковременного выдерживаемого тока - 3 секунды, значение тока указано для максимального коэффициента трансформации
2) Переключение коэффициента трансформации производится на первичных контактных вводах путем переключения контактных перемычек. Изменение КТТ осуществляется в соотношении 1:2:4 (например: 100-200-400/5; 200-400-800/5; 300-600-1200/5 и т.п.);
3) Возможно изготовление трансформатора тока с различными значениями первичного и вторичного тока на вторичных обмотках, также возможно изготовление обмотки учета и измерения с расширенным диапазоном первичного тока до 200% номинального тока.
4) По требованию заказчика возможно изготовление трансформаторов с техническими параметрами, отличными от стандартных
5) Во всем неоговоренном трансформаторы тока соответствуют ГОСТ 7746.

Принцип работы трансформатора тока ТГ-СВЭЛ-110

Принцип работы трансформатора тока ТГ-СВЭЛ-110

Первичная обмотка трансформатора тока состоит из блоков переключения первичной обмотки, внутренних токоведущих стержней и наружных токоведущих шин. При изменении положения перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации будет соответствовать положение перемычек, при котором ток от вывода Л1 до вывода Л2 будет протекать через все токоведущие части последовательно, максимальному – при котором ток будет протекать только через внутренние токоведущие стержни.

Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке тока, пропорционального первичному.

Обмотки помещены в герметичный резервуар, который заполнен газом, являющимся изолирующей средой. Газотехнологические работы с трансформатором тока (заполнение газом, вакуумирование) производятся через клапан автономной герметизации.

Структура условного обозначения

Структура условного обозначения

Структурная схема условного обозначения элегазового трансформатора тока

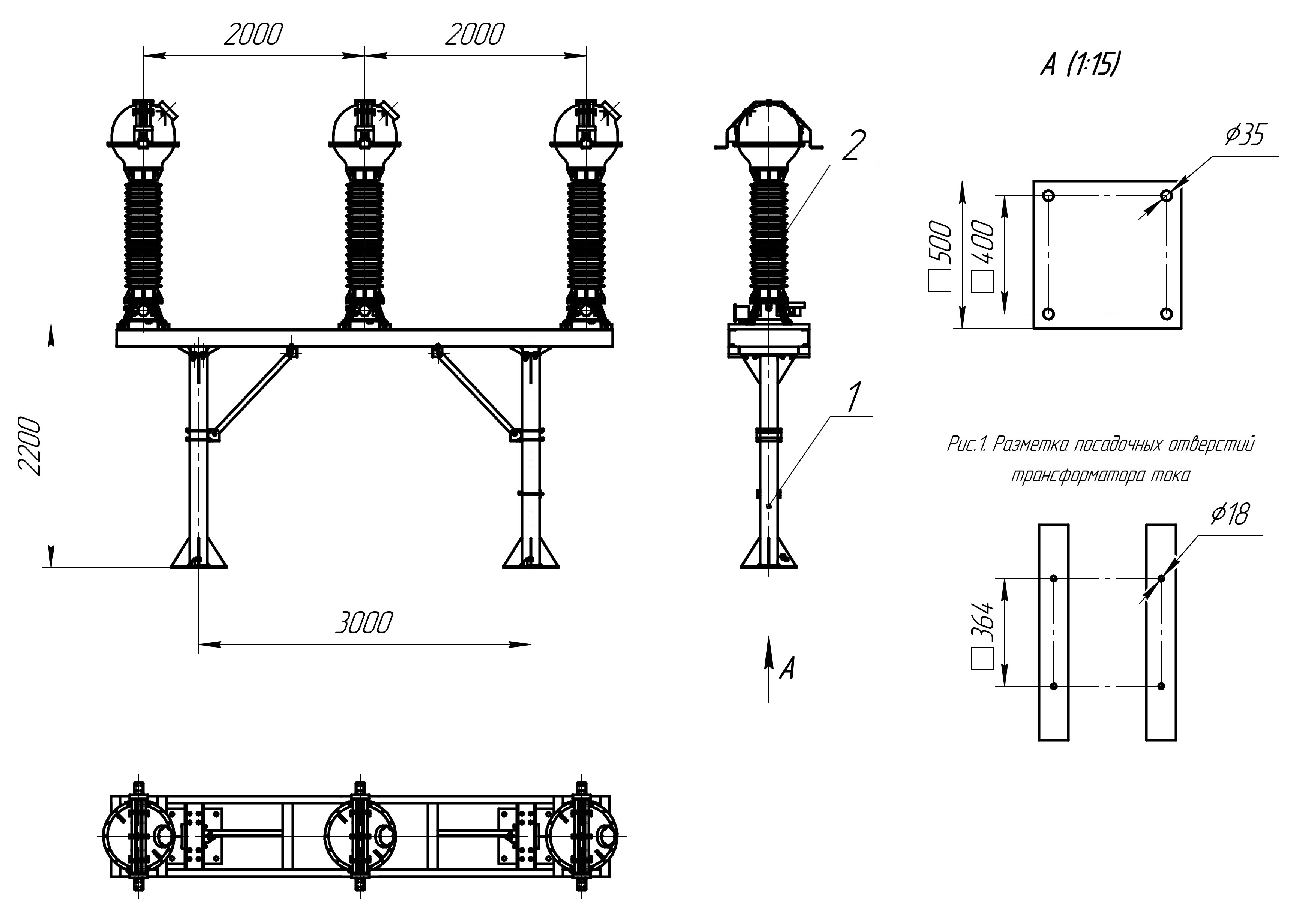

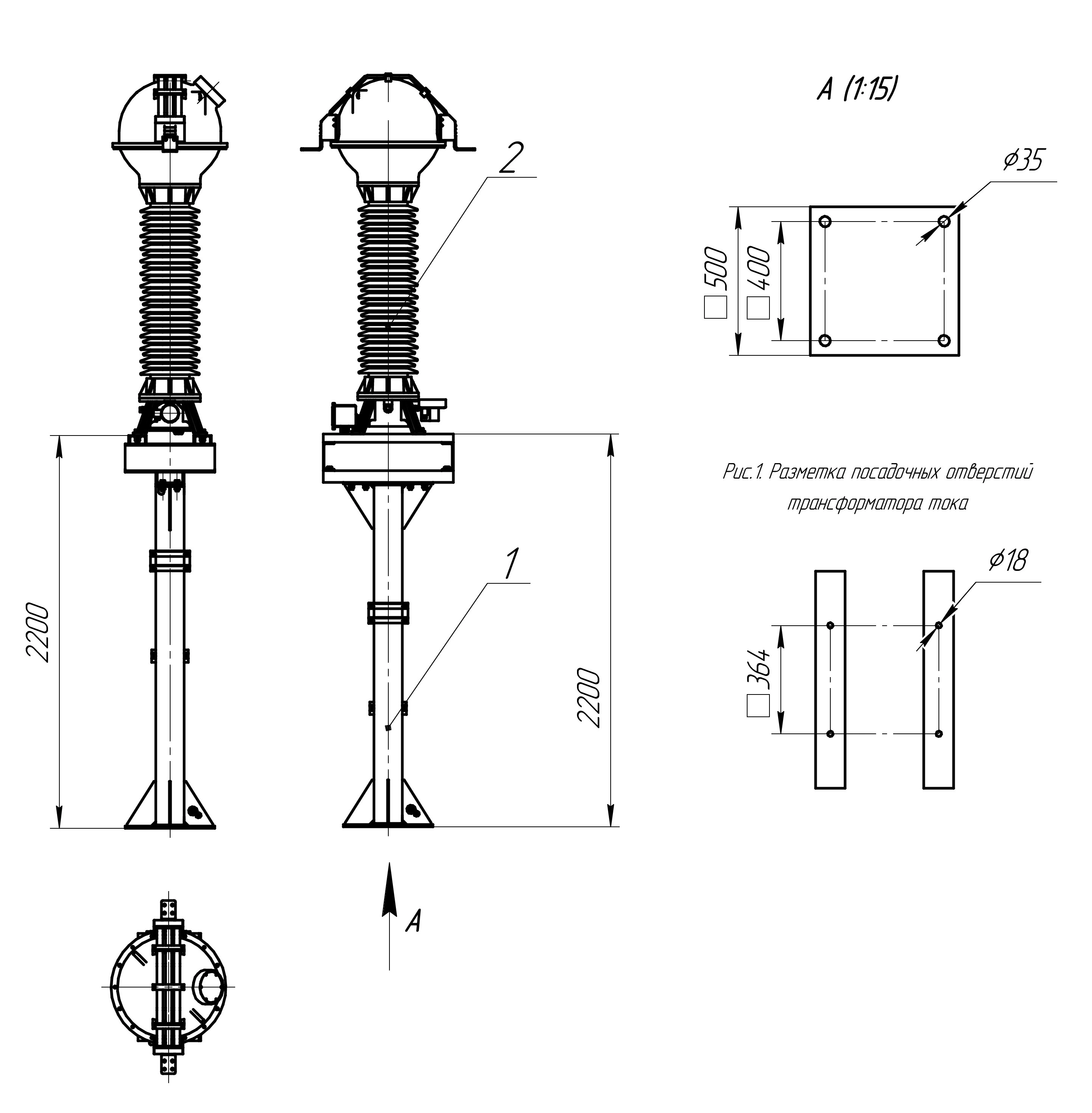

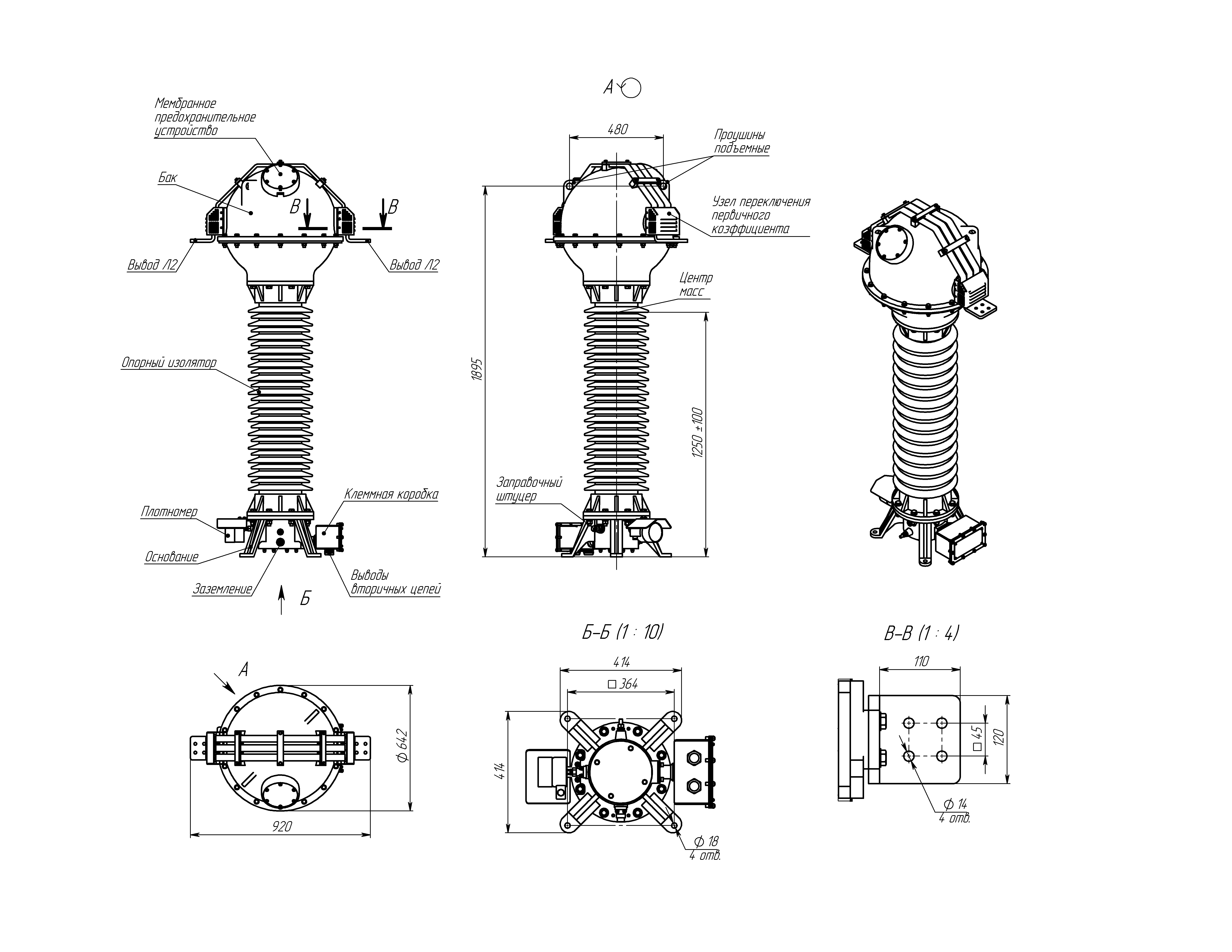

Чертежи

Чертежи
