Высоковольтные разъединители

Высоковольтные разъединители производства СВЭЛ

Высоковольтные разъединители 110 кВ используются для надежной передачи номинального тока и позволяют включать и отключать обесточенные участки электрической цепи, находящихся под напряжением, заземлять отключенные участки электрической цепи при помощи заземлителей, а также отключать токи холостого хода трансформаторов, зарядных токов воздушных и кабельных линий. Устройства применяют в блочных КТП и открытых распределительных устройствах. Разъединители поставляются с моторными и ручными приводами, которые имеют электромагнитную блокировку от неправильных операций.

Десятки тысяч разъединителей 110 кВ в нашей стране устарели, нуждаются в замене или ремонте. Инженеры Группы «СВЭЛ» — одного из ведущих российских производителей разъединителей и другого электрооборудования — проанализировали сложившуюся ситуацию и внесли ряд усовершенствований в существующую конструкцию.

Разъединители, как и другие продукты СВЭЛ, выпускаются с соблюдением высочайших стандартов качества, внедренных на нашем предприятии. Мы уверены, что инновационные решения, внесенные в конструкцию разъединителя, обеспечат бесперебойную работу и высокую эффективность эксплуатации на протяжении более 30 лет.

Преимущества высоковольтных разъединителей СВЭЛ

Разъединитель РГ-СВЭЛ-110

• Узаконен - соответствует российским и международным стандартам и имеет все соответствующие разрешительные документы для применения;

• Адаптивен - подходит для использования в ОРУ любой конфигурации;

• Универсален - конструкция предназначена для вертикальной и горизонтальной установки жесткой ошиновки.

• Экономически выгоден - приводит к уменьшению затрат на эксплуатацию;

• Защищен от атмосферных явлений - Ответные контакты надежно защищены кожухом, предотвращающим попадание атмосферных осадков и образование гололеда.

• Надежен - конструкция главного и заземляющих контактов обеспечивает надежность контактного соединения за счет простой конструкции;

• Безопасен - снижает риски получения персоналом электротравм;

• Долговечен - способен работать свыше 30 лет.

• Стабилен - стабильность электрического контакта обеспечивается покрытием главных контактов серебром, а заземляющих контактов никелем

• Стоек - высокая механическая стойкость покрытия достигается за счет уменьшенной до 135 Н силы контактного нажатия

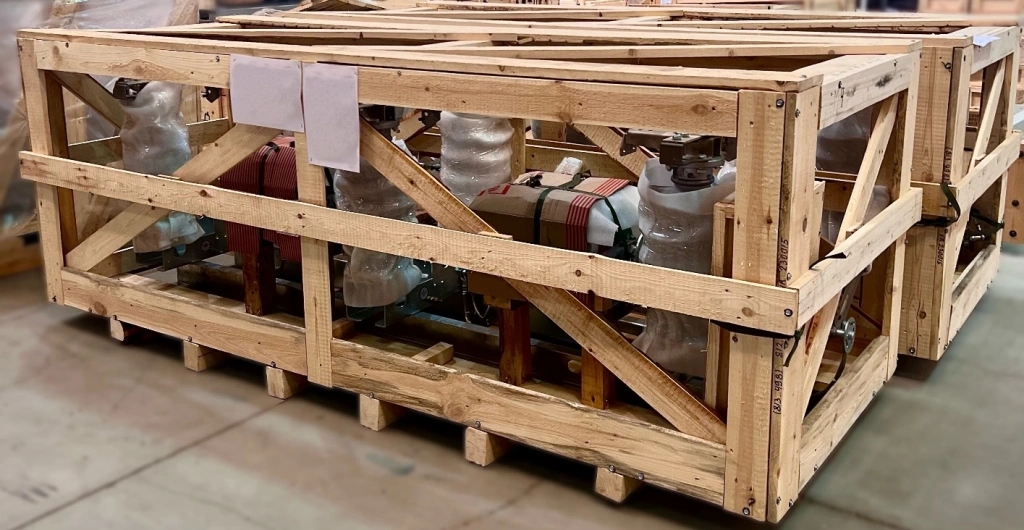

• Оптимален, с точки зрения затрат и сохранности, транспортировочного состояния. Количество грузовых мест – 1, в отдельных случаях – 2.

• Минимален – по объему монтажных работ при установке по месту, благодаря высокой степени заводской готовности Гарант надежности электрических контактов на протяжении всего срока службы и удобства монтажа, за счет отсутствие пружин в ламелях

• Безошибочен для применения в проекте, за счет универсальной конструкции разъединителя позволяет установить заземляющий нож со стороны любой из колонок, сокращает объем ЗИП.

• Цифровой - есть возможность установить привод на любой полюс и контроллер для передачи данных согласно протоколу МЭК 61850.

В каждом случае мы обследуем объект, нуждающийся в замене разъединителей, и предлагаем самое эффективное решение. Среди наших заказчиков — крупные предприятия, работающие в сфере энергетики, нефтегаза, тяжелой промышленности и т.д.

Условия эксплуатации

Разъединитель и приводы изготавливаются в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150 и предназначены для наружной установки на высоте до 1000 м над уровнем моря в районах с умеренным и холодным климатом при следующих условиях:

• окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах. По условиям загрязнения окружающая среда должна соответствовать атмосфере типа II по ГОСТ15150.
• верхнее рабочее значение температуры окружающего воздуха – плюс 40ºС;
• нижнее рабочее значение температуры окружающего воздуха – минус 60ºС;
• разъединитель и связанные с ним заземлители сохраняют работоспособность в условиях гололеда при толщине корки льда до 20 мм и ветре скоростью до 15 м/с, а при отсутствии гололеда – до 40 м/с.

Разъединители допускают их эксплуатацию в условиях загрязнения их поверхностей со степенями II*, III или IV по ГОСТ 9920.

Особенности конструкции

• Отсутствие пружин в ламелях разъединителя;
• Поворотные основания, не требующие смазки;
• Усиленная конструкция вывода под жесткую ошиновку;
• Применение инновационных решений в контактной системе главных ножей;
• Использование гидрофобных материалов на контактах заземляющих ножей;
• Возможность установки в привод блока контроля и управления с протоколом передачи данных МЭК 61850.

Принцип работы

Принцип работы разъединителя заключается в том, что контактные ножи поворачиваются и тем самым обеспечивают соединение или разъединение цепи электрического тока. Контактные ножи и заземлитель управляются приводом? который может быть как моторный, так и ручной.

Разъединитель с моторным приводом работает следующим образом:

• Привод, при поступлении на него команды на отключение, вращает вертикальный вал и через рычаги ведущую колонку по часовой стрелке и ведомую колонку против часовой стрелки
• Контактные пальцы поворачиваясь против часовой стрелки вокруг оси изолятора скользят по контактам, которые вращаются, в свою очередь, вокруг оси своего изолятора. В следствие этого происходит размыкание контактов и пальцев разъединителя и полюса фиксируюся в отключенном положении
• При поступлении команды на привод заземлителя, он вращает рычаг по часовой стрелке и через тягу и рычаг поворачивает горизонтальный вал заземлителя. При этом ножи заземлителя перемещаются в вертикальной плоскости и пальцы смыкаются с контактом. Контакты заземлителя защищены кожухом от обледенения

Все моторные привода имеют возможность ручного управления с помощью специальной рукоятки.

Структурная схема условного обозначения

Структурная схема условного привода разъединителя

Поставки разъединителей

• Поставка из наличия. Складской запас крупноузловых комплектов;
• Все комплектующие – происхождение РФ, бесперебойность поставок и стабильность цен;
• Исполнение с учетом индивидуальных требований заказчика;
• Может быть частью комплексного решения для ПС;
• Максимальная степень заводской готовности, экономия на монтаже;
• Выгодное географическое положение производства.

Чтобы купить разъединитель без наценок посредников, заполните заявку или позвоните. Мы подготовим для вас индивидуальное предложение.
