Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Инжиниринговый центр «ЭнергопромАвтоматизация» (ООО «ИЦ «ЭПА»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 «Электроэнергетика»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2023 г. № 118-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
Введение
Настоящий стандарт входит в серию национальных стандартов ГОСТ Р 58651 «Единая энергетическая система и изолированно работающие энергосистемы. Информационная модель электроэнергетики».
Профиль информационной модели устройств релейной защиты и автоматики представляет собой обязательную часть профиля информационной модели, необходимую для обеспечения однозначной интерпретации всеми участниками информационного обмена передаваемых и получаемых данных в отношении устройств релейной защиты и автоматики.
Профиль информационной модели устройств релейной защиты и автоматики является расширением базисного профиля, описанного в ГОСТ Р 58651.2.
Дата введения — 2023-04-01
1 Область применения
1.1 Настоящий стандарт устанавливает базовый состав профиля информационной модели устройств релейной защиты и автоматики для обеспечения однозначной интерпретации передаваемых и получаемых данных всеми участниками информационного обмена в электроэнергетической отрасли.
1.2 Требования настоящего стандарта распространяются на участвующие в автоматизированном информационном обмене органы государственной власти Российской Федерации, осуществляющие государственное регулирование и контроль в электроэнергетике, субъектов электроэнергетики, потребителей электрической энергии, проектные и научные организации.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 58651.1 Единая энергетическая система и изолированно работающие энергосистемы. Информационная модель электроэнергетики. Основные положения
ГОСТ Р 58651.2 Единая энергетическая система и изолированно работающие энергосистемы. Информационная модель электроэнергетики. Базисный профиль информационной модели
ГОСТ Р 59909 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Релейная защита и автоматика. Классификация
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 58651.1, ГОСТ Р 59909.
3.2 В настоящем стандарте применены следующие сокращения:
АЛАР — автоматика ликвидации асинхронного режима;
ДЗ — дистанционная защита;
ЛЭП — линия электропередачи;
МТЗ — максимальная токовая защита;
РАСП — регистрация аварийных событий и процессов;
РЗ — релейная защита;
РЗА — релейная защита и автоматика;
ЭЭС — электроэнергетическая система;
UML — унифицированный язык моделирования (Unified Modeling Language).
4 Правила применения имен и смысловых определений
В настоящем стандарте для имен классов и атрибутов, являющихся расширениями модели и отсутствующих в [1] и [2], в начале добавляется префикс «rf:».
5 Классы профиля информационной модели устройств релейной защиты и автоматики
5.1 Профиль информационной модели устройств релейной защиты и автоматики должен включать в себя перечень абстрактных классов, приведенных в таблице 1.
Таблица 1 — Абстрактные классы профиля информационной модели устройств релейной защиты и автоматики
Смысловое определение абстрактного класса | Имя класса (англ.) | Имя вышестоящего класса (англ.) |
Функция РЗА* | ProtectionEquipment | Equipment |
Класс для моделирования эксплуатационной и технической документации, относящейся к материальному объекту (Asset), логическому устройству (PowerSystemResource)** | Specification | Document |
Класс для моделирования различной эксплуатационной и технической документации, относящейся к контейнеру материальных объектов, включающего в себя одну или несколько функций РЗА | rf:PACSDeviceSpecification | Specification |
Событие срабатывания, пуска или отказа РЗА | rf:PACSOperationEvent | ActivityRecord |
* Функция РЗА — функционально завершенный алгоритм функционирования устройства РЗА, позволяющий на основе информации, полученной от измерительных органов устройства РЗА и (или) от других устройств (функций) РЗА, выявлять повреждения, отключения оборудования (ЛЭП) или другие ненормальные режимы и в соответствии с заданными параметрами настройки действовать на предотвращение развития и ликвидацию нарушения нормального режима, а также на изменение параметров режима энергосистемы (частоты электрического тока, напряжения, активной и реактивной мощности) в соответствии с правилами [3]. **Кпасс Specification может содержать путь к файлу в поле electronicAddress. |
5.2 Основные классы профиля информационной модели устройств релейной защиты и автоматики приведены в таблице 2.
Таблица 2 — Основные классы профиля информационной модели устройств релейной защиты и автоматики
Смысловое определение основного класса | Имя класса (англ.) | Имя вышестоящего класса (англ.) |
Контейнер материальных объектов, содержащий одну или несколько функций РЗА* | rf:PACSDevice | AssetContainer |
Функция релейной защиты** | rf:RelayProtection | ProtectionEquipment |
Функция*** противоаварийной автоматики | rf:EmergencyControlAutomation | ProtectionEquipment |
Функция сетевой автоматики*** | rf:ControlAutomation | ProtectionEquipment |
Функция режимной автоматики*** | rf:RegulatingAutomation | ProtectionEquipment |
Функция технологической автоматики*** | rf:OperationControlAutomation | ProtectionEquipment |
Функция регистрации аварийных событий и процессов*** | rf:DisturbanceRecorder | ProtectionEquipment |
Аварийное событие, вызывающее возмущение в энергосистеме*4 | Fault | IdentifiedObject |
Аварийное событие на ЛЭП | LineFault | Fault |
Аварийное событие на единице силового оборудования | EquipmentFault | Fault |
Запись события, которое относится к материальному объекту | ActivityRecord | IdentifiedObject |
Событие срабатывания или пуска функции РЗА | rf:ProtectionOperationEvent | rf.PACSOperation Event |
Событие срабатывания или пуска устройства РЗА | rf:PACSDeviceOperation Event | rf:PACSOperation Event |
Событие отказа или неисправности материального объекта | FailureEvent | ActivityRecord |
Документ, описывающий обстоятельства существующего или планируемого отключения в электрической сети | Outage | Document |
Документ, представляющий собой техническую спецификацию, относящуюся к устройству РЗА | rf:PACSTechnicalSpecification | rf:PACSDeviceSpecification |
Документ, представляющий собой схему, относящуюся к устройству РЗА | rf:PACSDiagramSpecification | rf:PACSDeviceSpecification |
Документ, предназначенный для описания параметров задания по настройке устройств РЗА | rf:PACSSettingsSpecification | rf:PACSDeviceSpecification |
* Развернутое определение данного класса приведено в приложении А. ** Привязка функций РЗА к обмоткам измерительных трансформаторов приведена в приложении Б, а к защищаемому оборудованию и коммутационному аппарату, на который воздействует функция РЗА, в приложении В. *** Правила описания функций РЗА приведены в приложении Г. *4 Под аварийным событием понимается не только замыкание, а любое возмущение в энергосистеме (качание, асинхронный ход, замыкание и т. д.). Тип этого возмущения указывается с помощью класса rf:FaultType. |
6 Атрибуты и ассоциации классов профиля информационной модели устройств релейной защиты и автоматики
6.1 Перечень атрибутов классов профиля информационной модели устройств релейной защиты и автоматики приведен в таблице 3.
Таблица 3 — Атрибуты классов профиля информационной модели устройств релейной защиты и автоматики
Смысловое назначение атрибута | Имя атрибута (англ.) | Имя класса атрибута (англ.) | Тип данных |
Версия алгоритма функционирования* | rf:algorithmVersion | ProtectionEquipment | Строка |
Версия программного обеспечения, установленного на устройстве РЗА | rf:firmwarelD | rf:PACSDevice | Строка |
Вид контейнера материальных объектов, содержащего одну или несколько функций РЗА | rf:kind | rf:PACSDevice | rf:PACSDeviceKind** |
Элементная база контейнера материальных объектов, содержащего одну или несколько функций РЗА | rf:elementBaseKind | rf:PACSDevice | rf:ElementBaseKind** |
Срок службы материального объекта, установленный заводом-изготовителем, лет | rf:guaranteedServiceLife | ProductAssetModel | Положительное целое |
Дата и время возникновения аварийного события | occurredDateTime | Fault | Дата/Время |
Тип аварийного события | rf.type | Fault | rf:FaultType** |
Вид повреждения фаз | kind | Fault | PhaseConnectedFaultKind** |
Фазы ЛЭП или оборудования, поврежденные при наступлении аварийного события | phases | Fault | PhaseCode** |
Период отклонения от нормального режима | actualPeriod | Outage | DateTimelnterval*** |
Вид события (срабатывание/пуск РЗА) | rf:kind | rf:PACSOperationEvent | rf:OperationKind** |
Оценка срабатывания/пуска РЗА | rf:operationMark | rf:PACSOperationEvent | rf:ProtectionOperationMark** |
Код категории персонала, используемый при осуществлении технического учета РЗА | rf:personnelCode | rf:PACSOperationEvent | rf:PersonnelCode** |
Код технической причины неправильной работы устройств РЗА и реализованных в их составе функций РЗА | rf:techReasonCode | rf:PACSOperationEvent | rf:TechReasonCode** |
Код организационной причины неправильной работы устройств РЗА и реализованных в их составе функций РЗА | rf:orgReasonCode | rf:PACSOperationEvent | rf:OrgReasonCode** |
Вид технической спецификации | rf:kind | rf:PACSTechnicalSpecification | rf:PACSTechnicalSpecificationKind** |
Вид схемы | rf:kind | rf:PACSDiagramSpecification | rf:PACSDiagramSpecificationKind** |
Вид документа, предназначенного для описания параметров задания по настройке устройства РЗА | rf:kind | rf:PACSSettingsSpecification | rf:PACSSettingsSpecificationKind** |
* Данный атрибут следует применять только для микропроцессорных устройств РЗА. ** Справочный класс профиля информационной модели устройств релейной защиты и автоматики — в соответствии с приложением Д. *** Структурный класс профиля информационной модели устройств релейной защиты и автоматики — в соответствии с приложением Е. |
6.2 Классы профиля информационной модели устройств релейной защиты и автоматики должны включать в себя перечень ассоциаций, приведенных в таблице 4.
Таблица 4 — Ассоциации классов профиля информационной модели устройств релейной защиты и автоматики
Смысловое назначение ассоциации | Начальный класс | Конечный класс | Имя ассоциации (англ.) | Множественность |
Контейнер материальных объектов, содержащий одну или несколько функций РЗА и к которому относится эксплуатационная или техническая документация | rf.PACSDeviceSpecification | rf:PACSDevice | PACSDevice | 1..1 |
Техническая или эксплуатационная документация, которая относится к контейнеру материальных объектов, содержащему одну или несколько функций РЗА | rf:PACSDevice | rf:PACSDeviceSpecification | PACSDeviceSpecifications | 0..* |
Функции РЗА, защищающие первичное оборудование | ConductingEquipmen | ProtectionEquipment | ProtectionEquipments | 0..* |
Первичное оборудование, защищаемое функцией РЗ | ProtectionEquipment | ConductingEquipment | ConductingEquipments | 0..* |
Коммутационные аппараты, на которые воздействует функция РЗА | ProtectionEquipment | ProtectedSwitch | ProtectedSwitches | 0..* |
Функции РЗА, воздействующие на коммутационный аппарат | Protected Switch | ProtectionEquipment | Operated ByProtectionEquipment | 0..* |
Обмотки трансформатора тока и (или) напряжения, к которым относится функция РЗА | ProtectionEquipment | rf:SensorWinding | rf:SensorWindings | 0..* |
Функции РЗА, которые относятся к обмотке трансформатора тока или напряжения | rf:SensorWinding | ProtectionEquipment | rf: Protection Equipment | 0..* |
Поврежденное при наступлении аварийного события оборудование | Fault | Equipment | FaultyEquipment | 0..1 |
Повреждения первичного оборудования | Equipment | Fault | Faults | 0..* |
Отклонение от нормального режима ЭЭС, вызванное аварийным событием | Fault | Outage | Outage | 0..1 |
Аварийные события, произошедшие при данном отклонении от нормального режима ЭЭС | Outage | Fault | Faults | 0..* |
Оборудование, связанное с аварийным событием | Outage | Equipment | Equipments | 0..* |
Аварийное событие, связанное с оборудованием | Equipment | Outage | Outages | 0..* |
События срабатывания/ пуска РЗА, вызванные наступлением аварийного события | Fault | rf:PACSOperationEvent | rf:OperationEvents | 0..* |
Аварийное событие, при котором произошло срабатывание/пуск РЗА | rf:PACSOperationEvent | Fault | Fault | 0..1 |
Функция РЗА, которая сработала/пустилась при аварийном событии | rf:ProtectionOperationEvent | ProtectionEquipment | ProtectionEquipment | 1 |
События срабатывания/ пуска РЗА для функции РЗА | ProtectionEquipment | rf:ProtectionOperationEvent | rf:OperationEvents | 0..* |
Устройство РЗА, которое сработало/пустилось при определенном событии | rf:PACSDeviceOperationEvent | rf:PACSDevice | PACS Device | 1 |
События срабатывания/ пуска для данного устройства РЗА | rf:PACSDevice | rf:PACSDeviceOperationEvent | rf:OperationEvents | 0..* |
Приложение А
(справочное)
Моделирование материальных объектов устройств релейной защиты и автоматики
Моделирование материальных объектов устройств РЗА выполняется с использованием класса rf:PACSDevice, который является наследником класса cinrAssetContainer и представляет собой контейнер материальных объектов.
Под устройствами РЗА в данном контексте понимаются аппараты, терминалы, блоки, шкафы, панели и прочие материальные объекты, реализующие заданные функции РЗА. Все эти сущности моделируются одним классом rf:PACSDevice, а их типизация выполняется с помощью предиката rf:PACSDevice.kind. Моделирование любого устройства РЗА обеспечивается свободной комбинацией вложенных друг в друга материальных объектов, с использованием ассоциации часть-целое cim:Asset.AssetContainer. Непротиворечивость модели обеспечивается на уровне программного обеспечения, в котором производится моделирование.
Приложение Б
(справочное)
Привязка функций релейной защиты и автоматики к обмоткам измерительных трансформаторов

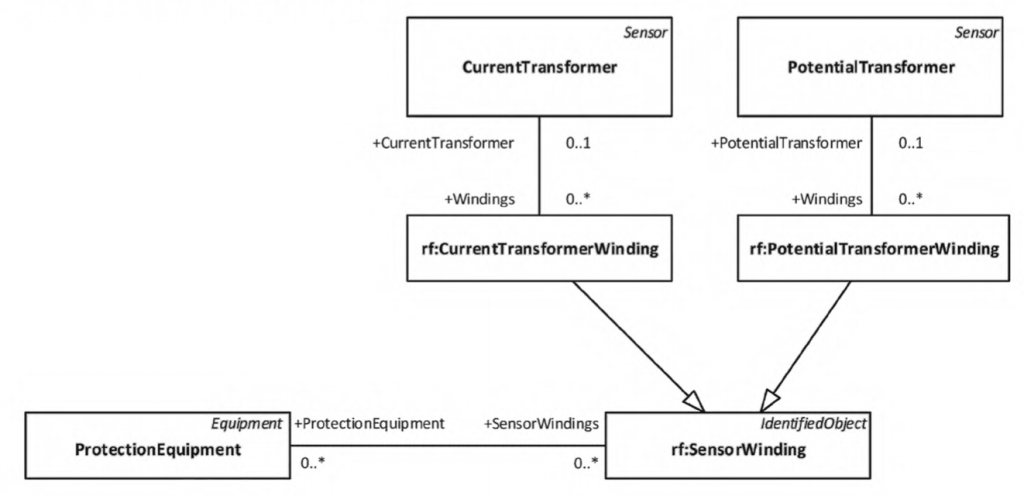

На рисунке Б.1 представлена UML-диаграмма, иллюстрирующая привязку функций РЗА к обмоткам измерительных трансформаторов.
Привязка функции РЗА к обмоткам трансформаторов тока и напряжения моделируется с помощью ассоциации ProtectionEquipment.SensorWindings.
Рисунок Б.1 — UML-диаграмма привязки функций РЗА к обмоткам измерительных трансформаторов
Приложение В
(справочное)
Привязка функций релейной защиты и автоматики к защищаемому оборудованию и коммутационному аппарату, на который воздействует функция релейной защиты и автоматики

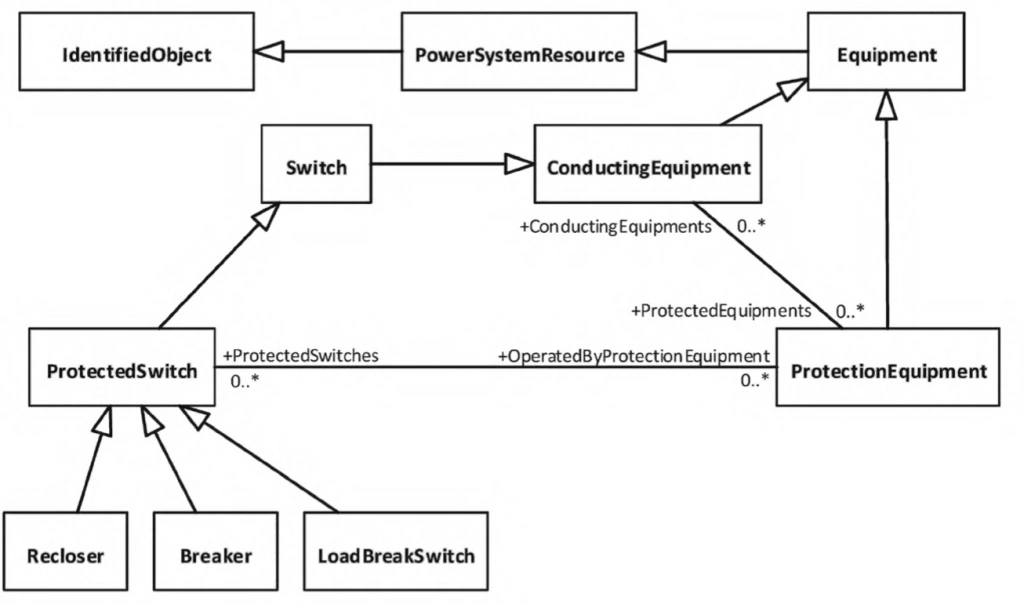

На рисунке В.1 представлена UML-диаграмма привязки функций РЗА к защищаемому оборудованию и коммутационному аппарату, на который воздействует функция РЗА.
На данной диаграмме проиллюстрированы взаимосвязи между классами профиля информационной модели устройств релейной защиты и автоматики с классом информационной модели первичного оборудования.
Привязка функции РЗА к защищаемому оборудованию моделируется с помощью ассоциации ProtectionEquipment.ConductingEquipments.
Привязка функции РЗА к коммутационному аппарату, на который выполняется воздействие, моделируется с помощью ассоциации ProtectionEquipment.ProtectedSwitches.
Рисунок В.1 — UML-диаграмма привязки функций РЗА к защищаемому оборудованию и коммутационному аппарату, на который воздействует функция РЗА
Приложение Г
(справочное)
Правила описания функций релейной защиты и автоматики
Моделирование функций РЗА выполняется с помощью классов — наследников класса ProtectionEquipment. Для моделирования различных функций релейной защиты используются следующие классы:
- rf:RelayProtection — функция релейной защиты;
- rf:ControlAutomation — функция сетевой автоматики;
- rf:DisturbanceRecorder — функция регистрации аварийных событий и процессов;
- rf:EmergencyControlAutomation — функция противоаварийной автоматики;
- rf:OperationControlAutomation — функция технологической автоматики;
- rf:RegulatingAutomation — функция режимной автоматики.
Типизация функций РЗА (указание конкретных типов, например МТЗ, ДЗ, АЛАР, РАСП и т. п.) выполняется с помощью класса PSRType, как изображено на рисунке Г.1.
Классификация функций РЗА выполняется в соответствии с ГОСТ Р 59909.
Взаимосвязь функции РЗ с типом функции РЗ моделируется ассоциацией между классами PowerSystemResource и PSRType.
Рисунок Г.1 — UML-диаграмма типов функций РЗА
Приложение Д
(обязательное)
Справочные классы профиля информационной модели устройств релейной защиты и автоматики
Таблица Д.1 — Справочные классы профиля информационной модели устройств релейной защиты и автоматики
Смысловое определение справочного класса | Имя класса (англ.) | Имя вышестоящего класса (англ.) |
Вид контейнера материальных объектов, содержащего одну или несколько функций РЗА | rf:PACSDeviceKind | — |
Тип аварийного события | rf:FaultType | — |
Вид замыкания по отношению к фазам | PhaseConnectedFaultKind | — |
Элементная база устройства РЗА* | rf:ElementBaseKind | — |
Вид технической спецификации | rf:PACSTechnicalSpecificationKind | — |
Вид схемы** | rf:PACSDiagramSpecificationKind | — |
Вид документа, предназначенного для описания задания по настройке устройств РЗА | rf:PACSSettingsSpecificationKind | — |
Код категории персонала, используемый при выполнении технического учета*** | rf:PersonnelCode | — |
Код организационной причины неправильной работы устройств РЗА и реализованных в их составе функций РЗА*** | rf:OrgReasonCode | — |
Код технической причины неправильной работы устройств РЗА и реализованных в их составе функций РЗА*** | rf:TechReasonCode | — |
Оценка работы РЗА*** | rf:ProtectionOperationMark | — |
Вид действия функции РЗА | rf:OperationKind | — |
* Справочный класс формируется в соответствии с правилами [4]. ** Справочный класс формируется в соответствии с правилами [5]. *** Справочный класс формируется в соответствии с правилами [3]. |
Таблица Д.2 — Атрибуты справочных классов данных профиля информационной модели устройств релейной защиты и автоматики
Смысловое назначение атрибута | Имя атрибута (англ.) | Имя класса атрибута (англ.) |
Устройство РЗА* | relayProtectionDevice | rf:PACSDeviceKind |
Шкаф | relayProtectionCabinet | rf:PACSDeviceKind |
Панель | relayProtectionPanel | rf:PACSDeviceKind |
Терминал | relayProtectionTerminal | rf:PACSDeviceKind |
Реле | relay | rf:PACSDeviceKind |
Модуль | module | rf:PACSDeviceKind |
Асинхронный ход | asynchronousStroke | rf:FaultType |
Замыкание | closure | rf:FaultType |
Короткое замыкание | shortCircuit | rf:FaultType |
Межвитковое короткое замыкание | turnToTurnShortCircuit | rf:FaultType |
Качание | sweep | rf:FaultType |
Снижение уровня изоляции | decreaselnsulationLevel | rf:FaultType |
Перегрузка по току | overloadCurrent | rf:FaultType |
Повышение напряжения | overVoltage | rf:FaultType |
Понижение напряжения | underVoltage | rf:FaultType |
Повышение частоты | overFrequency | rf:FaultType |
Снижение частоты | underFrequency | rf:FaultType |
Перегрузка по мощности | overloadPower | rf:FaultType |
Электромеханика | electromechanics | rf:ElementBaseKind |
Микроэлектроника | microelectronics | rf:ElementBaseKind |
Микропроцессор | microprocessor | rf:ElementBaseKind |
Однофазное замыкание на землю | lineToGround | PhaseConnectedFaultKind |
Междуфазное короткое замыкание | lineToLine | PhaseConnectedFaultKind |
Междуфазное короткое замыкание на землю | lineToLineToGround | PhaseConnectedFaultKind |
Обрыв фазы | lineOpen | PhaseConnectedFaultKind |
Паспорт | passport | rf:PACSTechnicalSpecificationKind |
Руководство по эксплуатации | manual | rf:PACSTechnicalSpecificationKind |
Спецификация комплектующих | equipmentSpecification | rf:PACSTechnicalSpecificationKind |
Схема принципиальная | schematic | rf:PACSDiagramSpecificationKind |
Схема монтажная | installation | rf:PACSDiagramSpecificationKind |
Схема исполнительная | asBuilt | rf:PACSDiagramSpecificationKind |
Паспорт-протокол | protocol | rf:PACSSettingsSpecificationKind |
Методика расчета и выбора параметров настройки и алгоритмов функционирования | settingsCalculationProcedure | rf:PACSSettingsSpecificationKind |
Задание диспетчерского центра по настройке устройства РЗА | settingsSheetDispatchCenter | rf:PACSSettingsSpecificationKind |
Задание владельца объекта электроэнергетики по настройке устройства РЗА | settingsSheetOwner | rf:PACSSettingsSpecificationKind |
01 (Оперативный персонал) | operational_01 | rf:PersonnelCode |
02 (Персонал РЗА) | rpa_02 | rf:PersonnelCode |
03 [Персонал ремонтных служб, не задействованный в эксплуатации устройств (комплексов) РЗА, сторонние лица] | thirdParties_03 | rf:PersonnelCode |
04 (Персонал субъекта оперативно-диспетчерского управления) | operationalDispatchControl_04 | rf:PersonnelCode |
05 (Персонал монтажных организаций) | installation_05 | rf:PersonnelCode |
06 (Персонал наладочных организаций) | adjustment_06 | rf:PersonnelCode |
07 (Персонал проектных организаций) | design_07 | rf:PersonnelCode |
08 (Персонал заводов-изготовителей) | manufacturingPlant_08 | rf:PersonnelCode |
101 (Ошибка при выполнении работ) | performingWorkMistake_101 | rf:TechReasonCode |
102 (Ошибка при наладке) | setupMistake_102 | rf:TechReasonCode |
103 (Дефект, оставленный после выполнения работ) | afterWorkDefect_103 | rf:TechReasonCode |
104 (Ошибка в заданных уставках) | givenSetPointsMistake_104 | rf:TechReasonCode |
105 (Ошибка в выставленных уставках) | setPointsMistake_105 | rf:TechReasonCode |
106 [Ошибка в согласованных (заданных) принципиальных схемах] | agreedSchematicDiagramsMistake_106 | rf:TechReasonCode |
107 (Ошибка в реализованных принципиальных схемах) | schematicDiagramsMistake_107 | rf:TechReasonCode |
108 (Ошибка в схеме вторичной коммутации) | secondarySwitchingCircuitMistake_108 | rf:TechReasonCode |
109 (Ошибка при выполнении переключений с устройствами РЗА) | rpaDeviceSwitchMistake_109 | rf:TechReasonCode |
110 (Дефект или неисправность трансформатора тока) | ctDefect_110 | rf:TechReasonCode |
111 (Дефект или неисправность трансформатора напряжения) | ptDefect_111 | rf:TechReasonCode |
112 (Дефект или неисправность цепей оперативного тока) | operatingCurrentCircuitDefect_112 | rf:TechReasonCode |
113 (Дефект или неисправность электромеханической аппаратуры) | electromechanicalDeviceDefect_113 | rf:TechReasonCode |
114 (Дефект или неисправность микроэлектронной и полупроводниковой аппаратуры) | microelectronicDeviceDefect_114 | rf:TechReasonCode |
115 (Дефект или неисправность микропроцессорной аппаратуры) | microprocessorDeviceDefect_115 | rf:TechReasonCode |
116 (Дефект или неисправность аппаратуры, предназначенной для обеспечения функционирования взаимосвязанных устройств релейной защиты) | operationEnsuringDeviceDefect_116 | rf:TechReasonCode |
117 (Дефект или неисправность технических средств связи, предназначенных для организации каналов связи, используемых для передачи информации между устройствами РЗА) | technicalCommunicationDeviceDefect_117 | rf:TechReasonCode |
118 (Дефект или сбой программного обеспечения) | softwareDefect_118 | rf:TechReasonCode |
119 (Дефект или неисправность вторичных цепей РЗА) | rpaSecondaryCircuitDefect_119 | rf:TechReasonCode |
120 (Неудовлетворительная электромагнитная обстановка) | unsatisfactoryElectromagneticEnvironment Defect_120 | rf:TechReasonCode |
121 (Прочие технические причины) | otherTechnicalReasons_121 | rf:TechReasonCode |
122 (Причина не определена) | notDefinedReason_122 | rf:TechReasonCode |
123 (Внешнее механическое воздействие на устройства РЗА и их вспомогательные элементы) | externalMechanicalAction_123 | rf:TechReasonCode |
124 (Дефект или неисправность устройства РЗА из-за физического износа) | physicalDeterioration_124 | rf:TechReasonCode |
125 (Неправильно созданная первичная схема или режим) | incorrectlyPrimaryCircuit_125 | rf:TechReasonCode |
201 (Недостатки методики по наладке и проверке) | setupMethodDisadvantages_201 | rf:OrgReasonCode |
202 (Недостатки проверочных устройств) | verificationDeviceDisadvantages_202 | rf:OrgReasonCode |
203 (Невыполнение технического обслуживания в регламентные сроки) | unfulfilledMaintenanceOnSchedule_203 | rf:OrgReasonCode |
204 (Невыполнение объема регламентных работ по техническому обслуживанию в соответствии с нормативно-техническими документами) | unfulfilledRoutineMaintenanceWorklnAccordanceWithRTD_204 | rf:OrgReasonCode |
205 (Неправильные указания по РЗА) | incorrectRPAInstructions_205 | rf:OrgReasonCode |
206 (Отсутствие указаний по РЗА) | noRPAInstructions_206 | rf:OrgReasonCode |
207 (Несвоевременное внесение изменений в указания по РЗА) | lateMakingRPAInstructionChanges_207 | rf:OrgReasonCode |
208 (Недостоверные исходные данные) | invalidSourceData_208 | rf:OrgReasonCode |
209 (Недостатки методики расчета и выбора параметров настройки) | calculationMethodDisadvantages_209 | rf:OrgReasonCode |
210 (По продлению срока службы или замены аппаратуры РЗА и вспомогательных элементов устройств РЗА) | serviceLifeExtension_210 | rf:OrgReasonCode |
211 (По обеспечению запасными частями) | sparePartsSupply_211 | rf:OrgReasonCode |
212 (По выдаче, выполнению задания по настройке устройств РЗА) | rpaDeviceConfigurationTask_212 | rf:OrgReasonCode |
213 (По выполнению требований нормативных документов и инструктивной документации) | rtdRequirements_213 | rf:OrgReasonCode |
214 (По согласованию мероприятий с проектной и конструкторской организациями, изготовителем оборудования, субъектом оперативно-диспетчерского управления) | actionAgreement_214 | rf:OrgReasonCode |
215 (По устранению выявленного дефекта или неисправности) | detectedDefectElimination_215 | rf:OrgReasonCode |
216 (Ошибочные или неправильные действия персонала) | incorrectStaffActions_216 | rf:OrgReasonCode |
217 [Дефекты (недостатки) проекта] | projectDefect_217 | rf:OrgReasonCode |
218 [Дефекты (недостатки) конструкции, изготовления] | manufacturingDefect_218 | rf:OrgReasonCode |
219 [Дефекты (недостатки) монтажа] | installationDefect_219 | rf:OrgReasonCode |
220 (Прочие организационные причины) | otherOrgReasons_220 | rf:OrgReasonCode |
221 (Причина не определена) | notDefinedReason_221 | rf:PACSDeviceKind |
Правильно | correct | rf:ProtectionOperationMark |
Ложное срабатывание | maloperation | rf:ProtectionOperationMark |
Допущенное неправильное несрабатывание | permittedlncorrectFailure | rf:ProtectionOperationMark |
Излишнее срабатывание | unnecessaryOperation | rf:ProtectionOperationMark |
Допущенное неправильное срабатывание | permittedMaloperation | rf:ProtectionOperationMark |
Отказ срабатывания** | refusalToOperate | rf:ProtectionOperationMark |
Отключение от РЗА | trip | rf:OperationKind |
Пуск РЗА | start | rf:OperationKind |
РЗА сработала на сигнал | signal | rf:OperationKind |
Отказ РЗА*** | failure | rf:OperationKind |
* Значение «Устройство РЗА» присваивается экземплярам класса rf.PACSDevice, моделирующим совокупность физических устройств (аппаратов, терминалов, блоков, шкафов, панелей и их вторичных цепей), обслуживаемых (оперативно и технически) как единое целое в соответствии с правилами [6]. ** Термин «Отказ срабатывания» следует применять в качестве оценки работы устройства/функции РЗА в соответствии с правилами [3]. *** Термин «Отказ РЗА» следует применять при моделировании события отказа устройства РЗА. Примечание — Принятые сокращения при формировании имен атрибутов справочных классов данных профиля информационной модели устройств релейной защиты и автоматики: CТ — трансформатор тока (current transformer); РТ — трансформатор напряжения (potential transformer); RPA— релейная защита и автоматика (relay protection and automation); RTD — нормативно-техническая документация (regulatory technical documentation). |
Приложение Е
(обязательное)
Структурные классы данных профиля информационной модели устройств релейной защиты и автоматики
Таблица Е.1 — Структурные классы профиля информационной модели устройств релейной защиты и автоматики
Смысловое определение класса | Имя класса (англ.) | Имя вышестоящего класса (англ.) |
Датированный временной интервал | DateTimelnterval | — |
Таблица Е.2 — Атрибуты структурных классов профиля информационной модели устройств релейной защиты и автоматики
Смысловое назначение атрибута | Имя атрибута (англ.) | Имя класса атрибута (англ.) | Тип данных |
Начало датированного временного интервала | start | DateTimelnterval | ДатаВремя |
Окончание датированного временного интервала | end | DateTimelnterval | ДатаВремя |
Библиография
[1] МЭК 61968 (все части) Интеграция приложений в электроэнергетику общего пользования. Системные интерфейсы для управления распределением [Application integration at electric utilities — System interfaces for distribution management (all parts)]
[2] МЭК 61970 (все части) Интерфейс прикладной программы системы управления энергией [Energy management system application program interface (EMS-API) (all parts)]
[3] Правила технического учета и анализа функционирования релейной защиты и автоматики (утверждены Приказом Минэнерго России от 8 февраля 2019 г. № 80)
[4] Правила технического обслуживания устройств и комплексов релейной защиты и автоматики (утверждены Приказом Минэнерго России от 13 июля 2020 г. № 555)
[5] Правила взаимодействия субъектов электроэнергетики, потребителей электрической энергии при подготовке, выдаче и выполнении заданий по настройке устройств релейной защиты и автоматики (утверждены Приказом Минэнерго России от 13 февраля 2019 г. № 100)
[6] Правила технологического функционирования электроэнергетических систем (утверждены Постановлением Правительства Российской Федерации от 13 августа 2018 г. № 937)
