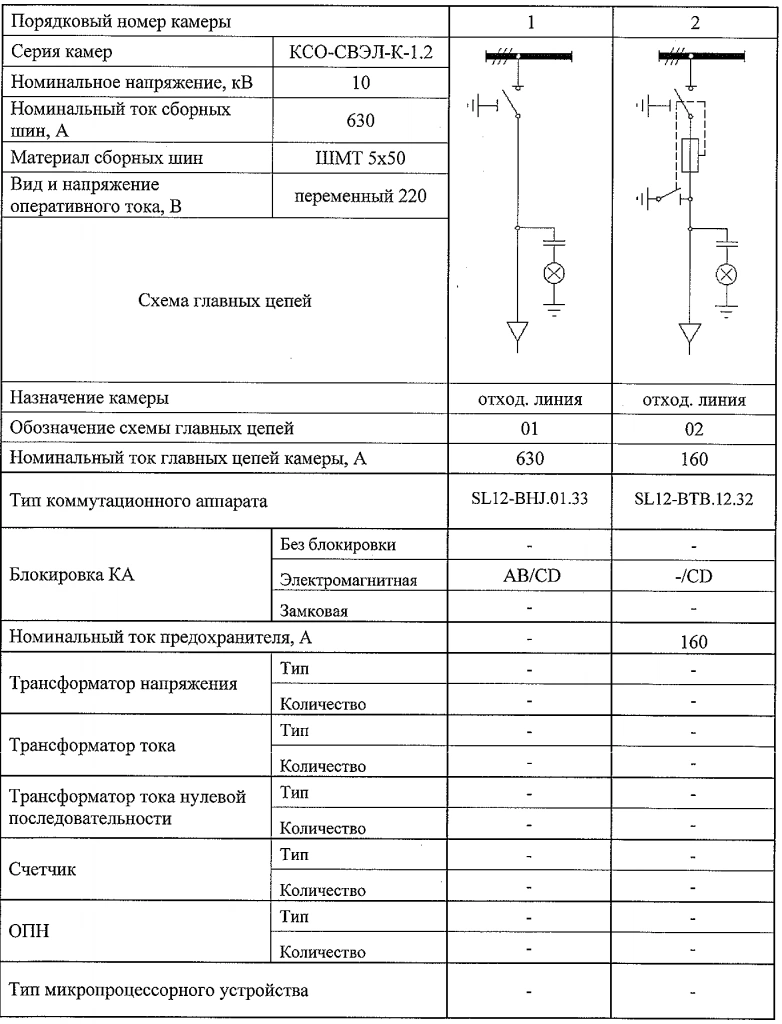

Образец заполнения опросного листа в Приложении А.
Квалификация персонала, проводящего испытания , должна определяться с учетом требований ПОТЭЭ.
К подготовке и проведению испытаний КРУ-СВЭЛ-К- 1 .4 допускается профессионально подготовленный электротехнический персонал, удовлетворяющий следующим требованиям:

  • Знание основных сведений, устройства и принципа действия оборудования КРУ ;
  • Обучение и аттестация по общим правилам ОТ, ППБ, правилам безопасности при обслуживании электроустановок с выдачей удостоверения установленной формы и присвоением квалификационной группы  по электробезопасности  не ниже III  для  членов бригады  и  не ниже IV - для производителя (руководите ля) работ.

Перед началом эксплуатации весь обслуживающий персонал, должен изучить настоящее руководство по эксплуатации и расписаться в листе ознакомления.

Весь персонал должен пройти инструктаж пo правилам охраны труда пожарной безопасности в соответствии с действующей системой по охране труда.



1. ОПИСАНИЕ И РАБОТА


1.1. Назначение изделия

Ячейки серии КРУ-СВЭЛ-К-1.4 предназначены для комплектования распределительных устройств напряжением 10 (6) кВ трехфазного переменного тока частотой 50 Гц систем с изолированной или заземленной через дугогасительный реактор с нейтралью. КРУ-СВЭЛ-К- 1 .4 соответствуют требованиям ГОСТ 14693.Вид климатического исполнения «У», категория размещения «З», тип окружающей атмосферы II по ГОСТ l 51 50.Условия эксплуатации :

  • Высота над уровнем моря не более 1000 м;
  • Нижнее значение температуры окружающего воздуха минус 25°С;
  • Верхнее значение температуры окружающего воздуха плюс 40 °С;
  • Относительная влажность воздуха 75% при 15°С (среднегодовое значение);
  • Верхнее рабочее значение относительной влажности воздуха до 98% при 25°С
  • Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли агрессивных газов и паров в концентрациях , разрушающих металлы и изоляцию;
  • Рабочее положение в пространстве - вертикальное;
  • Номинальный режим работы - продолжительный.

При необходимости установки КРУ-СВЭЛ-К-1.4 в помещениях с температурой окружающего воздуха от минус 5°С до минус 25°С, предусматривается установка автоматических антиконденсатных нагревательных элементов, обеспечивающих нормальные температурные условия работы комплектующей аппаратуры.

Внимание! Ячейки КРУ-СВЭЛ-К-1 .4 не предназначены:

  • Для работы в помещениях , опасных в отношении пожара или взрыва ;
  • Для работы в помещениях среда которых содержит газы испарения, химические отложения , токопроводящую пыль в концентрациях, снижающих параметры изделий в нед опустимых пределах.

Схема условного обозначения КРУ-СВЭЛ-К-1.4:







Пример записи обозначения ячйки КРУ при его заказе и в другой документации:
«Устройство комплектное распредели тельное КРУ-СВЭЛ-К-1.4-01-1 0-31,5/1600 УЗ
ТУ ОЭТ.536.008». Расшифровывается: КРУ-СВЭЛ-К-1.4  по  типовой  схеме  главных  цепей  01, на номинальное напряжение 10 кВ, номинальный ток отключения выключателя 31 5 к.А, номинальный ток ячейки 1600А, климатического исполнения УЗ.



1.2.Технические данные, основные параметры и характеристики КРУ-СВЭЛ-К-1.4 габаритные размеры приведены в Таблице 1:

Таблица 1 - Основные характеристики КРУ-К-1.4
№ п/п Наименование параметра Значение
параметра
1 2 3
1 Номинальное напряжение , кВ 6; 10
2 Наибольшее рабочее напряжение кВ 7,2; 12
3 Номинальный ток главных цепей , А 630; 1000; 1250 1600·
2000; 2500**; 3150**
4 Номинальный ток сборных шин, А 16 00; 2500; 3150
5 Номинальный ток трансформаторов тока А 50* ;75*;100*;150; 200*;300;400;600; 800;1000;1500; 2000;2500;3000;
6 Номинальный ток шинных мостов А 1600; 2500; 3150
7 Номинальный ток отключения вакуумных выключателей, встроенных в КРУ, кА 20; 25; 31, 5
8 Номинальный ток электродинамической стойкости (ампли туда), кА 51· 64· 81
9 Ток термической стойкости (кратковременный ток), кА 20; 25; 31,5
10 Время протекания тока термической стойкости с:
  • главные цепи
  • для заземлителя
3
1
11 Номинальное напряжение вторичных цепей
  • цепи защиты, управления и сигнализации, В:
    Постоянный (выпрямленный) ток;
    Переменный.
  • цепи завода двигателя пружины, В
    Постоянный (выпрямленный) ток
    Переменный
  • цепи освещения ячейки. В:
    Постоянный.
  • цепи электромагнитной блокировки В:
    Постоянный
110-220
220 110;220 220 12 220
12 Габаритные размеры основных ячеек,мм
  • ширина для ячеек с номинальным током 630-1600 А
  • ширина для ячеек с номинальным током 2000-3150А
  • глубина (в основании) с номинальным током 630-1600А
  • глубина (в основании) с номинальным током 2000-3150А
  • глубина (в основании) для шинных вводов СВ и СР не более
  • высота силового шкафа
  • высота (с релейным шкафом)
800
1000
1400
1600
1600
2300
2400
13 Масса, кг 800... 1400
14 Срок службы до списания , лет, не менее: 30

    Примечание:
* - по заказу потребителей до пускается применять в ячейках КРУ-СВЭЛ-К-1 .4 трансформаторы тока с малым коэффициентом трансформации, электродинамическая и термическая стойкость которых меньше стойкости главных цепей ячеек КРУ-СВ Л-К-1.4·
** - для ячеек КРУ-СВ Л-К- 1 .4 с вакуумными выключателями ВВ/ТЕL требуется принудительное охлаждение отсека КВЭ.


Схемы главных цепей ячеек КРУ-СВЭЛ-К-1.4 на 10(6) кВ указаны в приложении Б. Классификация исполнений ячеек КРУ-СВЭЛ-К-1.4 приведена в Таблице 2.

Таблица 2 -  Исполнения ячеек КРУ-СВЭЛ-К-1.4.
№ п/п Признак классификации Исполнение
1 2 3
1 Уровень изоляции по ГОСТ 1516.3 Нормальная (уровень 6)
2 Вид изоляции Комбинированная (воздушная и твердая)
3 Наличие изоляции токоведущих частей С неизолированными; С частично изолированными шинами
4 Наличие выдвижных элементов С выдвижными элементами; Без выдвижных элементов
5 Вид линейных высоковольтных присоединений Кабельные; Шинные
6 Условия обслуживания С двухсторонним обслуживанием
7 Степень защиты по ГОСТ 14254
  1. Спереди, сзади, с боковых сторон крайних в ряду ячеек - IРЗХ в стандартном исполнении;
  2. Сверху ячеек - IРЗХ в стандартном исполнении
  3. Спереди, сзади с боковых сторон крайних в ряду ячеек - IРЗХ по требованию заказчика
8 Вид основных ячеек КРУ -СВЭЛ- К-1.4 в зависимости от встраиваемой аппаратуры и присоединения С вакуумными выключателями:
  • VD4 (АВВ);
    ВВ/ТЕL (Таврида Электрик).

С ограничителями перенапряжения:

  • ОПН-П (ЗАО «ЗЭУ»);
  • ОПН-П (НПО «Дельта»).
  • ОПН/ТЕL (Таврида Электрик)

С трансформаторами тока:

  • ТОЛ-СВЭЛ (СВЭЛ-Силовые трансформаторы).

С трансформаторами напряжения

  • ЗНОЛ-СВЭЛ (СВЭЛ-Силовые трансформаторы);
  • ЗНОЛП-СВЭЛ (СВЭЛ-Силовые трансформаторы)

С кабельными сборками·
С разъединителями и силовыми предохранителями;
С трансформаторами собственных нужд 10-63 кВА;
С аппаратурой постоянного оперативного тока (ШОТ);
С аппаратурой собственных нужд.

9 Наличие дверей в отсеке выдвижного элемента ячейки Шкафы с дверью
10 Вид управления
  • Местное;
  • Дистанционное;
  • Местное и дистанционное

Примечание:

* - При открытых дверях релейных шкафов и фасадных дверей степень защиты IP00

Типы оборудования, применяемого в КРУ приведены в Таблице 3.

Таблица 3 - Типы применяемоrо оборудования
№ п/п Наименование оборудования Напряжение, кВ Тип, марка Предприятие-изготовитель
1 2 3 4 5
1 Выключатель 6 (10) BB/TEL VD4 АО «НПО ТЭЛ» (Таврида Электрик)
АВВ s.r.o.
2 Предохранители 6 (10) ПКТ Различные
3 Ограничители перенапряжений 6 (10) ОПН/ТЕL ОПН-П ОПН-П АО «НПО ТЭЛ» (Таврида Электрик)
ООО «ЭнерrоЗащита»
ООО «НПО «Дельта»
4 Измерительные
трансформаторы тока
6 (10) ТОЛ-СВЭЛ ООО «СВЭЛ-Силовые трансформаторы»
5 Измерительные трансформаторы напряжения 6 (10) ЗНОЛ-СВЭЛ
ЗНОЛП-СВЭЛ
ООО «СВЭЛ-Силовые трансформаторы»
6 Трансформаторы собственных нужд 6 (10) ТСК-СВЭЛ-25 (40, 63) ООО «СВЭЛ-Силовые трансформаторы»
7 Микропроцессорные устройства защиты и автоматики 6 (10) различные различные
8 Системы оптической дуговой защиты 6 (10) различные различные
9 Устройства индикации напряжения 6 (10) ИН 3- 1 ОР-ООУ3 ИО 8-75-130С CG107 ООО «Терма-энерrо» АО «ПО Элтехника» Hangzlюu Slшguang
Electric Appliance Со. Ltd

По согласованию с заводом-изготовителем в КРУ-СВЭЛ-К-1.4 возможно применение оборудования других предприятий-изготовителей

1.3. Состав изделия

В стандартный комплект поставки ячеек КРУ-СВЭЛ-К-1.4 входят:

  • Ячейки КРУ и шинные мосты в соответствии с опросным листом заказа;
  • Запасные части и принадлежности (см. приложение Г)
  • Опросный лист на заказ в 1 экземпляре;
  • Паспорт в I экземпляре;
  • Настоящее руководство по эксплуатации в 1 экземпляре;
  • Принципиальные и монтажные электрические схемы главных и вспомогательных цепей в 2-х экземплярах.


1.4.Устройство и работа изделия


1.4.1. Ячейка КРУ-СВЭЛ-К-1.4.

Ячейки КРУ-СВЭЛ-К-1.4 обладают достаточной механической прочностью, обеспечивающей нормальные условия работы и транспортирования без каких -либо остаточных деформаций или повреждений препятствующих их нормальной работе, выдерживают не менее указанного в ГОСТ 14693 числа циклов работы элементов установленных в ячейке.
Корпус ячейки изготовлен на высокоточном оборудовании методом холодной штамповки из высококачественного стального листа с антикоррозионным цинковым покрытием. Фасадные элементы ячеек (двери, крышки) и боковые панели изготовлены из углеродистой стали и имеют полимерное порошковое покрытие.
Конструкцией ячеек предусмотрены вентиляционные отверстия, обеспечивающие нормированный уровень охлаждения токоведущего контура главной цепи.

   Рисунок 2 - Ячейка КРУ-СВЭЛ-К-1.4-10(6)

!-кассетный выдвижной элемент; 2-шторочный механизм отсека выдвижного элемента; 3-проходной изолятор сборных шин; 4-оптический датчик дуговой защиты; 5-клапаны сброса избыточного давления; 6-проходной изолятор главного контактного узла; 7-трансформатор тока; 8-ограничитель перенапряжения ; 9-заземлитель; 1 О-трансформатор тока нулевой последовательности; 11- съемная крышка доступа к отсеку присоединений; 12-съемная крышка доступа к отсеку сборных шин; 13-тележка КВ ЭН-К- 1.4 ; 14-дверь отека выдвижного элемента; 15- дверь шкафа РЗА; 16-съемная панель доступа в отсека присоединений ; 17- съемная панель доступа в отсека сборных шин; 18-шина заземления; 19-опорные изоляторы с индикаторам напряжения ; 20 - металлический короб для вторичных контрольных кабелей· 21-хомуты для крепления кабелей.

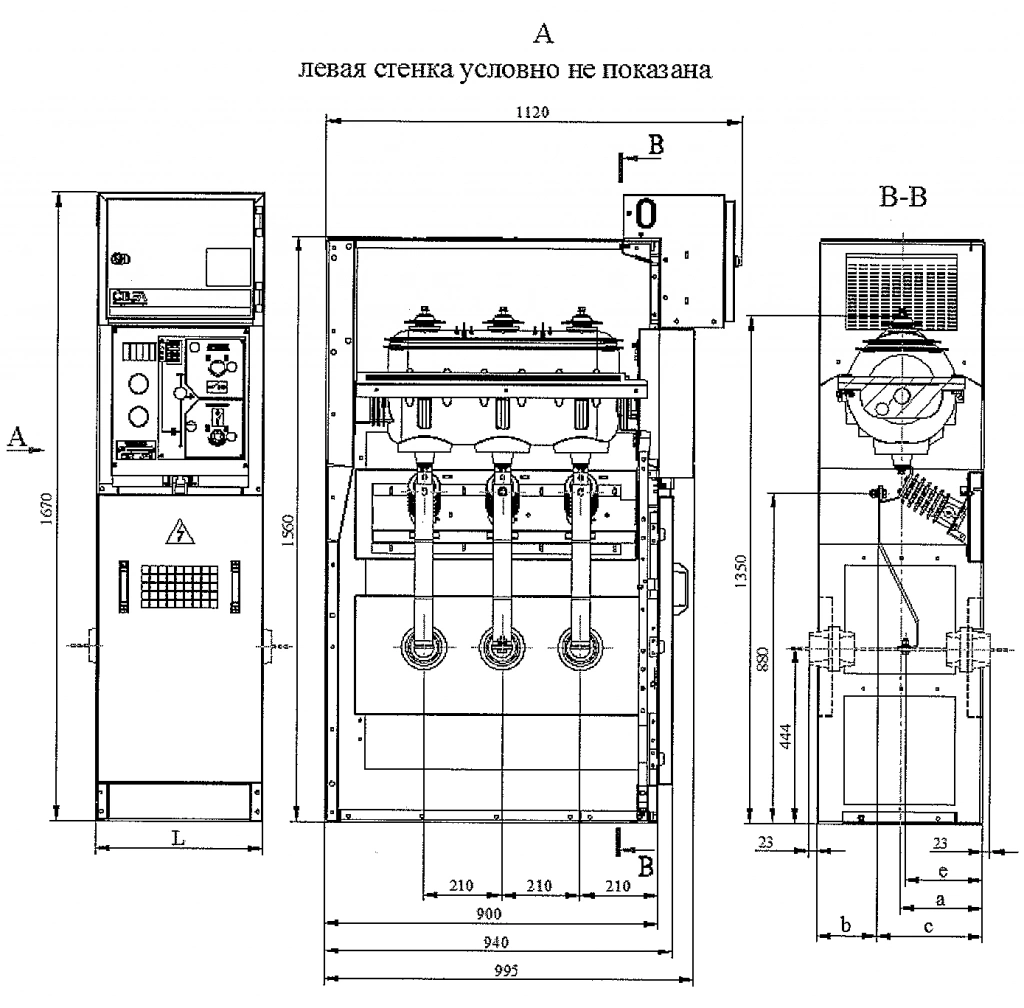

Рисунок 2 - Ячейка КРУ-СВЭЛ-К-1.4-10(6) кВ (разрез).

На Рисунке 2 показана ячейка КРУ-СВЭЛ-К-1.4 двустороннего обслуживания. С задней стороны ячейки имеются съемные панели 16, 17, обеспечивающие доступ в отсек присоединений и сборных шин.
С целью обеспечения безопасности при возникновении  аварийной  ситуации  в  ячейке КРУ разделены металлическими перегородками на четыре отсека:
А - отсек вспомогательных цепей (релейный шкаф),

Б - отсек выдвижного элемента
В - отсек сборных  шин,

Г - отсек присоединений.

1.4.1.1. Отсек вспомогательных цепей.
В отсеке вспомогательных цепей (Рисунок 3) располагаются цифровые устройства  защиты, управления и автоматики , приборы контроля и учета электроэнергии, клеммные ряды и другая аппаратура вспомогательных цепей. На фасад отсека вынесены блок микропроцессорного устройства защиты и автоматики прибор учета расхода электроэнергии, мнемосхема , блок индикации напряжения кнопки управления и аппаратура местной сигнализации.

  Рисунок 3 - Релейный шкаф.

1-блок микропроцессорной защиты ; 2-счетчик· 3-окно для ввода контрольных кабелей; 4-клеммные ряды вспомогательных цепей; 5-ввод кабелей вспомогательных цепей· 6-кабельный канал вспомогательных цепей.
Рисунок 3 - Релейный шкаф.

Для прокладки транзитных межшкафных проводов вспомогательных цепей на крыше отсека предусмотрен кабельный канал и специальные отверстия с изолирующими втулками Отсек выдвижного элемента (см. рисунок 2 лоз. Б).


1.4.1.2. Отсек выдвижного элемента состоит из:

  • Кассетного выдвижного элемента (далее КВЭ) 1;
  • тележка КВЭН-К-1 .4 13,
  • Шторочного механизма 2;
  • Двери с многоточечным замком 14;
  • Проходных изоляторов с неподвижными стержневыми контактами 6;
  • Съемной металлической перегородки, обеспечивающей доступ в отсек присоединений 11;
  • Съемной металлической перегородки обеспечивающей доступ в отсек сборных шин 12;
  • Клапана сброса избыточного давления S;
  • Блокировки шторки заземлителя и открывания двери отсека от положения КВЭ;
  • Датчика дуговой защиты (по заказу) 4;
  • Антиконденсатного нагревательного элемент (по заказу).

Дополнительно по заказу возможно установить на дверь электромагнитный блок замок, препятствующий перемещению КВЭ, а также установить в передний каркас электромагнитный блок замок, препятствующий оперированию заземлителем с целью реализации оперативных блокировок.

Рисунок 4 - Кассетный выдвижной элемент.

1-вакуумный выключатель; 2-ручки фиксатора перемещения вакуумного выключателя: 3-фиксатор перемещения; 4-направляющая шторочного механизма· 5-розеточные контакты; 6-отверстие для рычага аварийного ручного отключения выключателя ; 7-вал перемещения вакуумного выключателя .
Рисунок 4 - Кассетный выдвижной элемент.

КВЭ установленный на тележке КВЭН-К-1 .4 обеспечивает механическое соединение ячейки с выключателем . Вакуумный выключатель перемещается из контрольного в рабочее положение и обратно посредством вращения рукояткой вала (находящегося в  кассетном  основании) , тележка КВ Н-К-1 .4 в отсеке остается в этот момент неподвижной. Расфиксация КВ для вывода в ремонтное положение производится посредством перемещения ручек фиксатора 2 (см. рисунок 4) к центру.
Аналогично устроены выдвижные элементы с секционным разъединителем и с трансформаторами напряжения (см. приложение Д).
Шторочный механизм изображен на рисунке 5, он автоматически закрывается при перемещении КВЭ из рабочего положения в контрольное тем самым исключает возможность прикосновения к токоведущим частям неподвижных контактов главной цепи находящихся под напряжением установленных в проходных изоляторах ячейки КРУ. Так же для исключения случайного прикосновения к токоведущим контактам ячейки имеется возможность фиксации верхней и нижней шторки в их закрытом положение с помощью навесных замков (в комплект поставки не входят).

Рисунок 5 - Шторочный механизм.

1 - направляющие кронштейны шторок ; 2-изоляционные шторки; 3-тяrи механизма; 4- рычаги механизма; 5-втулки (упоры, приводящие в движение шторочный механизм) ; 6-механизм блокировки двери .
Рисунок 5 - Шторочный механизм.

Отсек выдвижного элемента имеет фасадную поворотную дверь. Дверь  открывается только в контрольном положении выдвижного элемента при закрытых шторках .
Допускается по соласованию с потребителем изготавливать ячейку КРУ-СВЭЛ-К-1.4 позволяющую открывать дверь отсека выдвижного элемента как в контрольном, так и в рабочем положении выдвижного элемента.
Дверь (рисунок 6) имеет отверстие для вставки рукоятки перемещения выдвижного элемента, окно наблюдения за положением выдвижного элемента и состоянием выключателя а также отверстие для рычага ручного оперирования выключателем.



Рисунок 6а - Дверь отсека выдвижного элемента (для КВЭ с выключателями серии ВВ/ТЕL).

1-отверстие для вставки рукоятки перемещения выдвижного элемента; 2-окно для наблюдения за положением выдвижного элемента ; 3-окно для наблюдения за состоянием выключателя; 4-окно за наблюдением состояния блокировки выдвижного элемента· 5-окно механического указателя положения выдвижного элемента; 6-узел ручного отключения и блокировки выдвижного элемента; 7 - Замок э/м блокировки
Рисунок 6а - Дверь отсека выдвижного элемента (для КВЭ с выключателями серии ВВ/ТЕL).


Рисунок 6б - Дверь отсека выдвижного элемента (для КВЭ с выключателями серии VD4).

1-отверстие для вставки рукоятки перемещения выдвижного элемента; 2-окно для наблюдения за положением выдвижного элемента ; 3-окно для наблюдения за состоянием выключателя ; 4-окно механического указателя положения выдвижного элемента; 5-отверстие для рычага ручного отключения выключателя· 6-отверстие для рычага ручного включения выключателя ; 7 - Замок э/м блокировки
Рисунок 6б -  Дверь отсека выдвижного элемента (для КВЭ с выключателями серии VD4).

1.4.1.3.Отсек сборных шин (см. рисунок 2 поз. В).

В отсеке сборных шин размещаются отпайки сборных шин и сборные шины. В верхней части отсек закрыт клапаном сброса избыточного давления 5. Из отсека сборных шин в отсек выдвижного элемента шины вводятся через проходные изоляторы 6.
Сечение токоведущей шины зависит от тока сборных шин и номинального тока ячейки данные параметры указывается в опросном листе на заказ. На номинальные токи более 1250 А контактные площадки токоведущих шин покрываются серебром толщиной не менее 5 мкм .
Сборные шины проходят через проходные изоляторы 3, которые являются их опорными и отделяют соседние отсеки друг от друга, в том числе в аварийном режиме.

1.4.1.4.Отсек присоединений (см. рисунок 2 поз. Г).

Отсек присоединений содержит:

  • Заземлитель с ручным приводом 9 (в состав заземлителя входят опорные изоляторы с устройством индикации напряжения);
  • Трансформаторы тока 7;
  • Трансформаторы напряжения;
  • Трансформаторы тока нулевой последовательности 10;
  • Клапан сброса избыточного давления 5;
  • Нелинейные ограничители перенапряжения 8;
  • Лампу освещения;
  • Опорные изоляторы с делителями напряжения 19;
  • съемную панель доступа в отсек присоединений 16;
  • съемную панель доступа в отсек сборных шин 17;
  • Хомуты крепления силовых кабелей 21.

Отсек рассчитан на подключение до четырех высоковольтных трехфазных кабелей с сечением до 240 мм 2 с установкой трансформаторов защиты от замыканий на землю и до двух однофазных кабелей (в каждой фазе) сечением до 630 мм без вышеуказанных трансформаторов(ячейки КРУ-СВЭЛ-К-1.4 на номинальный ток до 1600 А шириной 800 мм) , а также до шести высоковольтных трехфазных кабелей с сечением до 240 мм 2 с установкой трансформаторов защиты от замыканий на землю и до трех однофазных кабелей (в каждой фазе) сечением до 630 мм 2 без  вышеуказанных  трансформаторов  (ячейки  КРУ-СВЭЛ-К-1.4  на  номинальный ток от 2000 до 3150 А шириной 1000 мм). Также предусмотрена возможность осмотра мест крепления кабельных наконечников кабельных сборок при снятом напряжении и снятой панели.

Наружный диаметр однофазного кабеля должен быть не более 70 мм , трехфазного не более 90 мм.

1.4.2. Шинные мосты, шинные вводы, шинные панели.
Присоединения ячеек КРУ-СВЭЛ-К-1 .4 (вводы и выводы) могут быть, как кабельными, так и шинными.
Ввод кабеля осуществляется снизу в отсек присоединений. Ввод шин осуществляется сбоку или сзади ячейки.
Соединение секций КРУ при многорядном расположении ячеек осуществляется при помощи шинных мостов или шинных панелей.
Шинные мосты между секциями КРУ  монтируются  после  установки  ячеек.  Шинный мост представляет собой систему плоских медных шин в металлическом кожухе, рисунок 7. В зависимости от длины шинный мост может состоять из 3-х и более частей.

Рисунок 7 - Шинный мост.

Рисунок 7 - Шинный мост.

1.5.Маркировка и пломбирование

1.5.1.Маркировка должна соответствует требованиям ГОСТ 14693 и ГОСТ 12971. Все приборы, аппараты наборные контактные зажимы, провода вспомогательных цепей имеют маркировку, соответствующую схеме соединений вспомогательных цепей и конструкторской документации.

1.5.2. На каждой ячейке КРУ-СВЭЛ-К-1 .4 и каждом выдвижном элементе, укреплена паспортная табличка на которой по ГОСТ 18620 указано:

  • Товарный знак предприятия;
  • Условное обозначение КРУ в соответствии с настоящим ТУ;
  • Дата изготовления (год)·;
    Номинальное напряжение в киловольтах;
  • Номинальный ток главных цепей ячейки КРУ-СВЭЛ-К-1 .4 в амперах;
  • Степень защиты по ГОСТ 14254;
    Масса в килограммах;
  • Порядковый номер ячейки в РУ;
    Обозначение настоящих технических условий.

1.5.3.Способ нанесения надписей на табличках и материал табличек обеспечивают качество и нестираемость в процессе эксплуатации, транспортирования и хранения, а также устойчивы к многократной обработке моющими и  дезинфицирующими  средствами.  Паспортные таблички установлены на фасаде ячейки КРУ-СВЭЛ-К-1.4 или фасадной панели  выдвижного элемента в удобном для чтения месте.

1.5.4.Маркировка проводников главных и вспомогательных цепей выполнена по требованиям ГОСТ 14693 и ПУЭ.

1.5.5.Маркировка клеммных рядов соответствует маркировке проводников главных и вспомогательных цепей.

1.5.6. Маркировочные надписи коммутационных аппаратов расположены на свободном от проводников и доступном для обозрения месте.

1.5.7. Транспортная маркировка - по ГОСТ 14192, при этом, кроме основных , дополнительных и информационных надписей (масса и габаритные размеры), нанесены следующие манипуляционные знаки: «Место строповки», «Верх» , «Центр тяжести» и «Осторожно, хрупкое».


1.6.Упаковка

1.6.1.Упаковка и временная противокоррозионная защита ячеек КРУ-СВЭЛ -К- 1.4 выполнена по ГОСТ 23216 и ГОСТ 15846 (при транспортировании КРУ-СВЭЛ-К-1.4 в районы Крайнего Севера и труднодоступные районы) для условий хранения , транспортирования и допустимых сроков сохранности в соответствии с разделами 4 и 5 данного руководства.

1.6.2. Отдельные узлы КРУ-СВЭЛ-К- 1 .4 которые не мoryr транспортироваться установленными в КРУ (масса или габариты не позволяют установить их при транспортировании в КРУ), должны транспортироваться раздельно.

1.6.3. Ячейки КРУ-СВЭЛ -К-1.4 должны быть упакованы в транспортную тару в вертикальном положении по одной ячейке и быт ь надежно закреплены в ней. По согласованию с заказчиком допускается упаковывать ячейки КРУ-СВЭЛ-К-1.4 в транспортную тару до 4 ячеек.

1.6.4. В целях исключения возможности повреждения при транспортировании и погрузочно-разгрузочных работах все подвижные части ячеек КРУ-СВЭЛ-К- 1 .4 должны быть перед упаковкой зафиксированы и закреплены.

1.6.5. Упаковка приспособлена:
- к крановым пер грузкам и погрузочно-разгрузочным работам машинами и механизмами с вилочными захватами и тележками с подъемными платформами ;
для крепления к транспортным средствам.

1.6.6. Измерительное оборудование поставлятся в отдельных упаковочных ящиках.

1.6.7. КРУ-СВЭЛ-К-1 .4, транспортируемые в виде отдельных грузовых мест , могут в целом не иметь упаковки , если это позволяют условия транспортирования , хранения и сроки сохранности ячеек.

1.6.8.   Техническая   документация   упакована   в    соответствии    с    требованиями ГОСТ 23216 и запаяна в водонепроницаемые пакеты из полиэтиленовой пленки по ГОСТ 10354 толщиной от 0,15 до 0,3 мм и упакована совместно с упаковочным листом.

1.6.9. Упаковка оборудования и материалов обеспечивает сохранность при транспортировании железнодорожным водным и автомобильным транспортом.

2.ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ


2.1.Эксплуатационные ограничения

К эксплуатации КРУ допускается только специально обученный персонал, имеющий соответствующую группу по технике безопасности, четко предста вляющий назначение и взаимодействие элементов КРУ и изучивший настоящее Руководство.
Эксплуатация КРУ-С ВЭЛ-К-1 .4 в условиях, отличных от приведенных в п.1 настоящего Руководства не допускается, и при параметрах, отличных от указанных в паспорте, использование нестандартного  комплектующего оборудования  без  согласования  с  заводом-изготовителем, а также нарушение порядка работы блокировок могуг привести к выходу КРУ-СВЭЛ -К-1 .4 из строя.


2.2.Подготовка изделия к использованию


2.2.1.Требования к месту установки

2.2.1.1.Строительная часть распределительного устройства (далее РУ) и монтаж ячеек КРУ-СВЭЛ -К-1.4 в РУ должны выполняться в соответствии с приложениями Е и Ж.

2.2.1.2.Перед установкой ячеек КРУ-СВЭЛ-К-1.4 должны быть закончены и приняты все основные и отделочные работы, помещение очищено от пыли и строительного мусора, высушено и созданы условия предотвращающие его увлажнение.

2.2.1.3. Отделку чистового пола  в помещении  подстанции  рекомендуется производить после окончания монтажа ячеек КРУ-СВЭЛ-К-1.4.

2.2.1.4.До начала монтажа необходимо проверить правильность выполнения закладных элементов основания под ячейки КРУ-СВЭЛ-К-1.4, проемов для прохода силовых и контрольных кабелей.

2.2.1.5.Закладные элементы РУ должны быть выполнены из швеллеров №10.

2.2.1.6.Отклонение от плоскостности несущих поверхностей швеллеров не должно превышать ±2 мм на площади основания ячейки КРУ-СВЭЛ-К-1.4 и не более ±4 мм на всей длине секции КРУ. При необходимости швеллеры должны быть выровнены с применением металлических прокладок.

2.2.1.7.Закладные швеллеры РУ в двух местах должны быть соединены с контуром заземления полосовой сталью сечением не менее (40х4) мм2.


2.2.2.Монтаж ячеек


2.2.2.1. Монтаж ячеек производится в соответствии со схемой расположения ячеек КРУ-СВЭЛ-К-1.4 в РУ подстанции.

2.2.2.2. Рекомендуемые инструменты и принадлежности, необходимые для выполнения работ описанных в таблице 4:

Таблица 4 - Перечень рекомендуемых инструментов и принадлежностей.
№ п/пНаименованиеВнешний вид
123
1 Нож монтажный
2 Лом монтажный
3 Уровень и металлические линейки
4 Гаечные ключи размеры: 8, 13, 17,
19 мм
5 Торцевые гаечные ключи размеры 8
1 3, 17, 19 мм
6 Ключи-шстигранники , размеры: 6, 8,
10 , 17мм
7 Динамометрический гаечный ключ с диапазоном измерения 5-100 нМ
8 Набор отверток
9 Плоскогубцы, кусачки
10 Транспортировочные стропы с крюками - 4 шт. (грузоподъемность не ме нее l 000 кг); -
11 Перчатки -
12 Ветошь или хлопчатобумажная. салфетка -
13 Уайт-спирит или технический спирт -
14 Механическая смазка ЦИАТИМ-203 -

2.2.2.3. Перед началом монтажа КРУ-СВЭЛ К-1.4 выдвижные элементы необходимо удалить из ячеек разместить в подходящем месте и защитить от возможных повреждений.

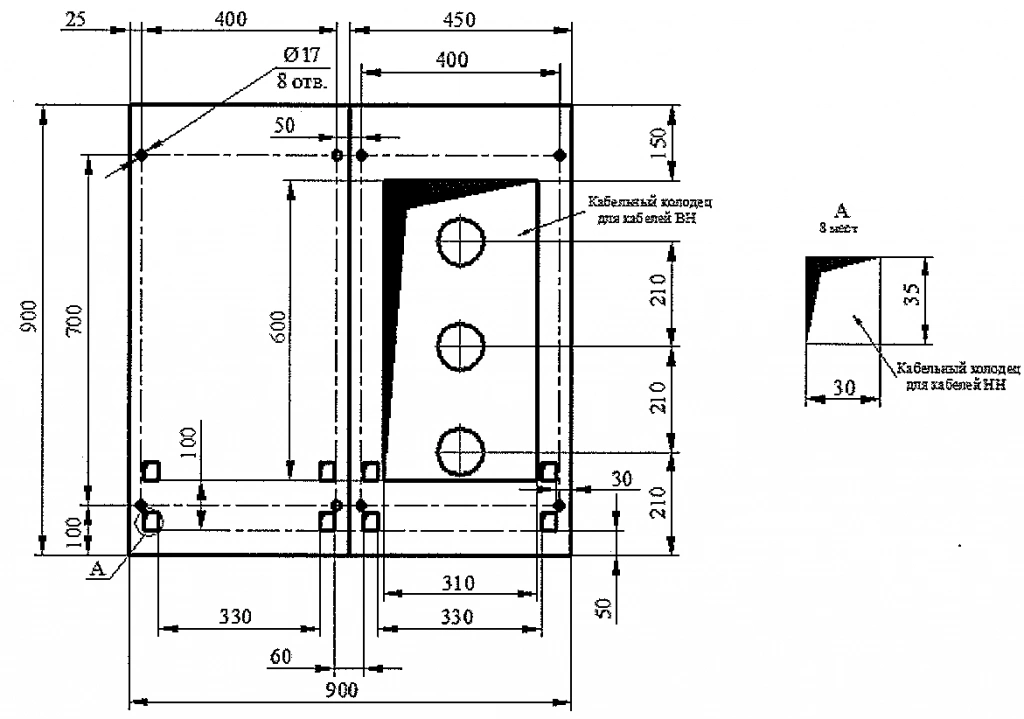

Ячейки КРУ-СВЭЛ-К-1.4 устанавливаются над кабельным приямком . Расстояние между задней стенкой ячейки и стеной помещения должно быть не менее 800 мм (допускается местное сужение до 600 мм). Основания ячеек приспособлены для установки на полу или на фундаментных рамах.

2.2.2.4.Монтаж ячеек КРУ-СВЭЛ-К - 1.4 рекомендуется начинать с установки ячеек, которые присоединяются к шинным мостам или шинным вводам.

Установка шинного моста состоит из следующих этапо в сборки:

  1. Установить на ячейки КРУ-СВЭЛ-К-1.4 шинные переходные короба в местах вывода шин к шинному мосту и закрепить их болтами
  2. Снять ревизионные панели со средней части шинного моста , установить в линию шинного моста и стянуть металлоконструкции шинных переходных коробов и средней части болтами, предварительно сняв ревизионные панели, на шинных переходных коробах·
  3. Соединить шины шинного моста с шинами ячейки;
  4. Соединить шины шинных переходных коробов и шины средней части шинного моста ;
  5. Установить ревизионные панели на штатные места.

Если шинные мосты или шинные ввода отсутствуют, первой устанавливается ячейка дальняя от входа. А в РУ с большим количеством ячеек монтаж рекомендуется начинать со средины секции .

2.2.2.5. Ячейка  КРУ  установлена  правильно  если:

  • Нет качаний ячейки (для устранения качания и перекосов допускается применять стальные прокладки толщиной не более 2 мм) с последующей их приваркой;
  • Нет наклона по фасаду и боковой плоскости ячейки относительно  вертикального уровня (отсутствие наклона проверяется отвесом или уровнем)
  • Обеспечено плотное прилегание стенок двух рядом установленных ячеек.

2.2.2.6.Установка последующих ячеек осуществляется аналогично.

2.2.2.7.Производится сочленение всех ячеек между собой в секцию . С помощью болтов М 12 согласно приложения Е.

2.2.2.8.После установки ячеек всего ряда (секции) производится окончательная фиксация каждой ячейки КРУ-СВЭЛ-К-1.4 к закладным швеллерам в местах указанных на рисунках приложений Е и Ж при помощи болтов М12 (в комплект поставки не входят). Допускается приварка ячеек КРУ-СВЭЛ-К-1.4 к закладным элементам через отверстия в основании ячейки указанных в приложении Е.

2.2.2.9.Монтаж сборных шин производится после окончательной установки и крепления ячеек в секцию. Шины маркируются по цветам (фаза А- желтый фаза В - зеленый, фаза С - красный). Во всех ячейках кроме ячеек ТСН стоящих с правого края секции, соединение сборными шинами осуществляются с ячейкой расположенной справа от данной ячейки. В ячейках ТСН, расположенных с правого края секции, вывод шин осуществляется из данной ячейки в рядом стоящую . Крепление сборных шин к отпайкам осуществляется при помощи болтовых соединений М12. Расположение сборных шин и отпаек показано в таблице 5.

Рисунок 8 - Крепление сборных шин к отпайкам.

1-отпайка; 2- сборные шины; 3-проставка между сборными шинами и отпайкой; 4-болтовое соединение.
Рисунок 8 - Крепление сборных шин к отпайкам.

В случае разного количества в пакете сборных шин и шин отпаек дополнительно устанавливаются прокладки из медного профиля 3 (рисунок 8).
Монтаж сборных шин рекомендуется проводить с тыльной стороны ячейки. так же допускается сверху ячейки для этого необходимо демонтировать  панель с заднего  каркаса  ячейки. В случае ограниченного доступа к отсеку сборных шин с тыльной стороны и сверху ячейки установку сборных шин можно осуществить из отсека выдвижного элемента предварительно демонтировав КВЭ и перегородку между отсеками (см. рисунок 2 поз. 1, 12 и 13).

Контактные площадки медных шин без покрытия необходимо зачистить при помощи стальной щетки, которая ранее не использовалась при работе со сталью или алюминием. Контактные поверхности с покрытием (CpS) необходимо протереть чистой хлопчатобумажной салфеткой, легко увлажненной бензином или техническим спиртом.

Таблица 5 - Расположение сборных шин
Номинальный ток ячеек, А (количество и сечение отпаек, мм)Номинальный ток сборных шин, А (количество и сечение сборных шин, мм)
630-I000 (1х10х60)1250-1600 (1x10х80)2000-2500 (2xJ0x80)3150 (3х10х80)
1234
630-1000
(1x10x60)
1250-1600
(1x10x80)
2000 (2х10х80)
2500 (3х10х80)
3150 (3х10х80)



2.2.10. Монтаж шины заземления.

В ячейках КРУ-СВЭЛ-К-1 .4 в нижней части отсеке присоединений располагается шина заземления  металлических  конструкций  и  оборудования  (аппаратуры)   ячейки   (см.   рис.   2 поз .18) .
В боковой части переднего корпуса предусмотрены отверстия для прохода шины заземления сечением 30х4 мм. В отверстия вводятся транзитные шины , которые соединяют контур заземления данной ячейки с рядом стоящей ячейкой в секции (рисунок 9).

Рисунок 9 - Шина заземления.

1-транзитная шина заземления; 2-контур заземления ячейки; 3-болтовое соединение ; 4-Заземление КВЭ; 5-корnус ячейки .
Рисунок  9 -  Шина заземления.

В крайних ячейках КРУ шины заземления выводятся через боковые стенки ячеек и боковые панели для по дключения к заземляющему контуру подстанции .

2.2.11.Монтаж магистральных шинок вспомогательных цепей. Для монтажа используется жrуrы проводов входящий в комплект поставки. Для соединения д вух рядом стоящих релейных шкафов жгут пропускается внутри релейного шкафа через отверстия в боковой стенке укладывается в короб закрепленный на задней стенке шкафа и разводится проводами по клеммным зажимам в соответствии с монтажной схемой ячейки КРУ.
2.2.2.12. Снятие транспортных фиксирующих пластин.
Для исключения расшатывания двери отсека вспомогательных цепей в ходе транспортировки дополнительно устанавливаются фиксирующие транспортные пластины .
При  окончательном   монтаже   ячеек   КРУ   в   РУ   данные   пластины   необходимо демонтировать. Расположение пластин изображено на рисунке 10.



Рисунок 10 - Расположение фиксирующих транспортных пластин.

1- скоба фиксации двери шкафа РЗА ; 2- дверь шкафа РЗА.
Рисунок 10 - Расположение фиксирующих транспортных пластин.



2.2.3.Монтаж кабельных разделок


2.2.3.1.В ячейках КРУ предусмотрено применение кабельных разделок до 9 шт. максимум.

Рисунок 11 -Ввод кабелей.

Рисунок 11 - Ввод кабелей.

Примечание: Монтажные материалы и техническая документация по выполнению кабельных разделок в комплект поставки КРУ-СВЭЛ- К- 1 .4 не входит.

2.2.3.2.Присоединение жил кабелей к шинным сборкам или выводам трансформаторов тока необходимо производить лишь после того, как разделки смонтированы и испытаны согласно действующих норм

2.2.3.3.Ввод кабелей в ячейку осуществляется через проемы в дне (см. рисунки прило­жений Е и Ж).

2.2.3.4.Место расположения и крепления трансформаторов нулевой последовательности в зависимости от толщины кабелей и допустимых минимальных радиусов его сгиба уrочняется заказчиком.

2.2.3.5.Разделку и подсоединение кабелей в ячейку осуществлять только при заземленных вводах .

2.2.3.6.Заземление кабельных муфт осуществляется на шину контура заземления ячейки КРУ-СВЭЛ-К-1 .4 (см. рис. 9 поз. 2).


2.2.4.Разделка и подключение контрольных кабелей к выходному клеммному ряду релейного шкафа

Контрольные кабели вводятся в ячейку КРУ-СВЭЛ-К-1.4 через специальные проемы  на дне шкафа (см. приложения Е и Ж) и по кабельным каналам, расположенным с левой и правой стороны ячейки поднимаются через отверстия в релейный шкаф. После разделки кабелей производится подключение жил к клеммам выходных клеммных рядов релейного шкафа. При необходимости осуществлять ввод контрольных кабелей сверху  через  кабельный  канал  на крыше релейного шкафа (рис.3 , п.п. 1.4.1.1).


2.2.5.Пусконаладочные работы

Пусконаладочными работами является комплекс работ, включающий проверку, настройку и испытания электрооборудования КРУ с целью обеспечения электрических параметров и режимов, заданных проектом.

2.2.6.При выполнении пусконаладочных работ следует руководствоваться требованиями Правил устройства электроустановок обязательным приложением к СНиП 3.05.05-84 СНиП 3.05.06-85 и эксплуатационной документацией предприятий -изготовителей комплектующей аппаратуры.


2.2.6.Ввод в эксплуатацию

2.2.6.1.Подготовка к работе и проверка технического состояния.

  1. Ячейки необходимо тщательно осмотреть и, при необходимости, отрегулировать все элементы ячейки .
    Для этого:
    -Проверить сочленение разъемных контактов главных цепей выдвижного элемента с неподвижными контактами ячейки;
    -Проверить правильность сочленения штепсельных разъемов вспомогательных цепей в соответствии с их маркировкой ·
    -Осмотреть и, при необходимости подтянуrь болтовые соединения главных цепей, винты цепей вспомогательных соединений и другие болтовые соединения
  2. Опробовать работу заземляющего разъединителя и механических блокировок.
  3. Провести наружный осмотр выдвижного элемента. Проверить исправность заземляющего и розеточного контактов.
  4. Проверить работу шторочного механизма. Закрытые шторки должны надежно закрывать возможность доступа к токоведущим контактам ячейки КРУ.
  5. Произвести вкатывание выдвижных элементов в ячейки КРУ-СВЭЛ-К- 1. 4. При вкатывании выдвижного элемента в ячейку КРУ не допускаются  нарушения  в работе механизмов КВЭ и шторочного механизма.
  6. В рабочем и контрольном положениях выдвижной элемент должен фиксироваться
  7. Необходимо произвести 5 перемещений выдвижного элемента из контрольного положения в рабочее и наоборот. Шторочный механизм при этом должен плавно, без рывков и заеданий открываться и автоматически закрываться.
  8. Опробовать работу вакуумного выключателя согласно  руководства  по эксплуатации на выключатель. Произвести 5 включений и отключений в рабочем и контрольном положениях . Произвести попытку включить выключатель в промежуточном положении (между рабочим и контрольным) или произвести попытку передвинуть подвижную часть выдвижного элемента из рабочего положения в контрольное во включенном положении выключателя.
    Включение и отключение выключателя необходимо осуществлять как непосредственно кнопкой, так и дистанционно.
  9. Проверить цепи вспомогательных соединений, как смонтированные на месте монтажа ячеек КРУ-СВЭЛ-К-1.4, так и выполненные на заводе-изготовителе.
  10. Измерить значение сопротивления  между местом  соединения  или приварки  ячейки к закладным элементам и каждой доступной прикосновению металлической частью изделия,которая может оказаться под напряжением. Значение сопротивления должно быть не более  0,1 Ом.
  11. Убедиться в надёжном креплении кабелей в ячейке КРУ-СВЭЛ-К-1.4 и трансформаторов тока нулевой последовательности.
  12. Произвести пуско-наладочные испытания КРУ-СВЭЛ -К- l .4 и комплектующей аппаратуры в соответствии с действующими нормативными документами.
  13. Приемку в эксплуатацию смонтированного РУ производить в соответствии с требованиями «Правил технической эксплуатации электрических станций и сетей» и других директивных материалов. Результаты испытаний должны быть оформлены соответствующими протоколами согласно «Правилам технической эксплуатации электрических станций и сетей».

2.2.6.2. При вводе в эксплуатацию все элементы КРУ-СВЭЛ-К-1.4 (выключатели, силовые и измерительные трансформаторы разрядники, кабели и т.п.) должны быть подвергнуты испытаниям в соответствии с главой 1.8 ПУЗ и РД 34.45-5 1. 300-97 «Объем и нормы испытаний электрооборудования ».


2.2.6.3.Кроме того, должны быть проведены следующие испытания:

  1. Измерение сопротивления изоляции вспомогательных цепей.
    Измерение производится мегаомметром на напряжение 1000 В. Сопротивление изоляции каждого присоединения вспомогательных цепей со всеми присоединенными  аппаратами (реле, приборы , вторичные обмотки трансформаторов тока  и  напряжения  и т.п.)  должно  быть не менее 1 МОм.
  2. Испытание повышенным переменным напряжением частотой 50 Гц.
    Главные цепи ячеек КРУ-СВЭЛ-К-1 .4 номинальным напряжением 6 кВ испытываются напряжением 32кВ, а номинальным напряжением 10 кВ - 42кВ. Испытательное напряжение прикладывается как к изоляции фаз относительно земли, так и между фазами.  Продолжительность приложения испытательного напряжения составляет 60±5 секунд для фарфоровой  изоляции и 300±5 секунд для изоляции из твердых органических материалов.
    При производстве испытания все КВЭ с выключателями устанавливаются в рабочее положение а КВЭ с измерительными трансформаторами - в контрольное положение. Все стационарно установленные силовые трансформаторы и трансформаторы напряжения, ОПН должны быть отключены. Испытание производится до присоединения силовых кабелей.
  3. Вспомогательные цепи ячеек КРУ-СВЭЛ-К-1.4 со всеми присоединенными аппаратами испытываются напряжением 2 кВ. Продолжительность приложения испытательного напряжения составляет 60±5 секунд для фарфоровой изоляции и 300±5 секунд для изоляции из твердых органических материалов. При проведении испытаний все автоматические выключаели должны находиться в отключенном положении. Аппараты и приборы, имеющие испытательное напряжение меньше 2 кВ промышленной частоты, при испытаниях должны быть отсоединены. Перечень используемых приборов и аппаратов приведен в таблице 6.

Таблица 6 - Перечень приборов и аппаратов.
ТипОбозначение документаДопустимое напряжениеПримечание
Лампа ДС 220-230- 40 Е14 225В с патроном Е14 ГОСТ 12.2.007. 1 3-2000 п.3.1.8 1,5 кВ
Лампа BA9S, 240В ГОСТ 1 7100-79 п.2.15 1,5 кВ
Лампа светодиодная XF-E27-G45- Р-5W-3000К - 12V -
Светодиод SМD 5050 -
Указатель положения NEFЗ0 WP -
Указатель положения NEFЗ0 WPW -
Фототиристор ТФ-132-25-10-4 УЗ ИЖКМ.432352.0
OITY
 1 кВ





4. Проверка величины вхождения подвижных контактов в неподвижные.

Измерение глубины вхождения подвижных контактов выключателя относительно неподвижных контактов производится с помощью электрической схемы с сигнальными лампами . Схема изображена на рисунке 12. На время проведения данного испытания верхний и нижний контакты КВЭ замыкаются перемычкой.

Рисунок 12 - Электрическая схема измерения глубины вхождения контактов.

Рисунок 12 - Электрическая схема измерения глубины вхождения контактов.

Подключение производится на входе - к отпайкам в трех фазах, на выходе - к шинам, идущим к трансформаторам тока, в трех фазах соответственно. Схема измерения изображена на рисунке 13.


Рисунок 13 - Схема измерения глубины вхождения подвижных контактов в неподвижные.

Рисунок 13 - Схема измерения глубины вхождения подвижных контактов в неподвижные.


Измерение производится при открытой двери отсека выдвижного элемента следующим образом:

4.1.)Установить выдвижной элемент в контрольное положение, в случае, если он находится в отличном положении:

4.2)Перемещать выдвижной элемент в рабочее положение при помощи рукоятки перемещения КВ   до загорания одной из ламп·

4.3.)Замерить и записать расстояние L1 (рисунок 14);

4.4.)Повторять пункт 2 для получения расстояний L2 и L3

4.5.)Довести выключатель до рабочего положения, измерить и записать расстояние L;

4.6.)Определить глубину вхождения контактов по формуле:

                                                                                                                           (1)
где: - Глубина вхождения  ламельного контакта  в неподвижный· L - Расстояние рабочего хода
Ln - Расстояние до начала вхождения подвижного контакта в неподвижный.
Глубина вхождения контактов должна соответствовать условию: Ln> 15 мм. При условии, что глубина вхождения контактов 15 мм, запас хода -2 мм.

Рисунок 14 - Измерение расстояния.

Рисунок 14 - Измерение расстояния.

При отсутствии приборов измерения , указанных выше допускается проверка величины вхождения подвижных контактов следующим  способом:
Глубина  вхождения  подвижных  контактов  в  неподвижные  определяется  по следам  на неподвижных контактах, после нанесения на них электропроводящей смазки при перемещении выдвижного элемента в рабочее положение и обратно.

5)Измерение сопротивления постоянному току;

Измерение сопротивления производится для каждой фазы без учета сопротивления трансформаторов тока (расположение точек измерения в соответствии с приложением И). Сопротивления не должны превышать значения приведенные в таблице 7.

5.1.)Измерение сопротивления главной цепи производится следующим образом:

5.1.1.)В ячйке КРУ переместить КВЭ в рабочее положение и включить вакуумный выключатель;

5.1.2.)В случае наличия в ячейке КРУ-СВЭЛ-К-1 .4 трансформаторов тока:

5.1.2.1)Измерить микроомметром сопротивление от сборных шин до места присоединения трансформатора тока (точки 1-2);

5.1.2.2.)Измерить микроомметром сопротивление от места присоединения кабеля до места присоединения трансформатора тока (точки 3-4);

5.1.2.3.)Сложить измеренные между точками 1-2 и 3-4 значения и сравнить с значениями таблицы 7;

В случае отсутствия в ячейке КРУ-СВЭЛ-К-1.4 трансформаторов тока измерить микроомметром сопротивление от сборных шин до места присоединения кабеля (точки 1 -4) и сравнить с значениями таблицы 7.


Таблица 7 - Предельные значения сопротивлений
Номер схемы главных цепей ячеек КРУ СВЭЛ по ОЭТ.536.008 ТУНоминальный ток,АСопротивление главных цепей ячеек КРУ СВЭЛ в любой фазе,мкОм,не более
 1 2 3
01-04 630 210
1000 150
1250 125
1600 95
0,5-0,8 2000 80
2500 70
3150 60
0,9-12 630 210
1000 150
1250 125
1600 95
13-16 2000 80
2500 70
3150 60
17-20 630 230
1000 170
1250 145
1600 115
21-24 2000 90
2500 80
3150 70
101-104 630 180
1000 120
1250 105
1600 80
105-108,113 2000 60
2500 50
3150 40
109-112 630 170
1000 120
1250 105
1600 70

Измерение электрического сопротивления постоянному току главных цепей ячейки КРУ-СВЭЛ-К-1.4 должны проводиться по ГОСТ 17441 методом вольтметра-амперметра на постоянном токе.
Измерения проводят при помощи щупов с острыми иглами , разрушающие окисную пленку.
Если полученные значения сопротивления превысят значения, указанные в таблице 7 необходимо тщательно проверить все контактные соединения вдоль контура, проверить затяжку болтов в местах соединения шин.
5.2) Измерение сопротивления на землю
При измерении электрического сопротивления заземления вначале необходимо визуально убедиться в наличии заземляющих контактов между отдельными элементами ячейки КРУ-СВЭЛ-К-1.4,осмотреть контактные соединения и убедиться в надежности их закрепления. При проверке заземляющих устройств проверяется непрерывность нажатие скользящих заземляющих контактов на всем ходу выдвижного элемента с помощью сигнальной лампы при этом производится замер сопротивления постоянному току на участках 5-6 (расположение точек измерения в соответствии с приложением И). Значение сопротивления должно быть не более 0,1 Ом.
6) Контроль контактных соединений сборных шин.
Проверяется затяжка болтов контактных соединений . Проверка производится динамометрическим ключом. Нормируемые усилия затяжки болтов:
Болт MI0-35 Нм;
Болт М12 -  68 Нм.
Внимание! После проведения проверки необходимо установить на место панели и крышки снятые для доступа в отсек сборных шин.


2.3.Использование изделия

Внимание! Для обеспечения безопасности эксплуатирующего персонала в случае возможной аварийной ситуации в ячейке КРУ-СВЭЛ-К-1.4 все коммутационные операции в ячейке следует производить при закрытых дверях отсеков выдвижного элемента и присоединений.

2.3.1. Открывание и закрывание дверей отсеков

Отсек вспомогательных цепей открывается без блокировок.
Отсек выдвижного элемента открывается только когда выдвижной элемент находится в контрольном положении.
Двери отсека выдвижного элемента открываются в следующей последовательности (рисунок 15):

  1. Вставить ключ 2 в отверстие замка I ·
  2. Притянуть к себе конец ручки 3 и повернуть ручку против часовой стрелки на 90 градусов и аккуратно потянуть к себе, открывая дверь.

Внимание! В случае возникновения затруднений при открытии замка, необходимо проверить наличие возможных блокировок (см. пункт 3.2.7 настоящего РЭ). Прикладывать большие усилия запрещается, во избежание поломки замка.

Рисунок 15 - Открытие отсека выдвижного элемента.

Рисунок 15 - Открытие отсека выдвижного элемента.

2.3.2.Оперирование выдвижным элементом.

Выдвижные элементы ячеек КРУ-СВЭЛ-К-1.4 одного типа и номинальных параметров взаимозаменяемы, что позволяет производить их осмотр или ремонт вне ячейки, заменяя его резервным. Положение выдвижного элемента сиrнализируется электронным указателем положения на двери отсека вспомогательных цепей, а также механическим указателем на тележке КВЭН через смотровое окно на двери выдвижного отсека (при наличии).

Внимание! Перед началом перемещения выдвижного элемента необходимо произвести действия, предусмотренные соответствующими блокировками.
Оперирование выдвижным элементом осуществляется при помощи рукоятки оперирования КВЭ (см. рис. l6 а) которая входит в комплект поставки. Для вакуумных выключателей серии BB/TEL рукоятка имеет два наконечника (рисунок 166).


1 - Наконечник для оперирования узлом ручного отключения и блокировки КВЭ;
2 - Наконечник для оперирования положением вакуумного выключателя.
Рисунок 16б - Рукоятка оперирования КВЭ с выключателями BB/TEL.

2.3.2.1.Перемещение КВЭ с вакуумным выключателем ВВ/ТЕL

Для перемещения кассетного выдвижного элемента с выключателем BB/TEL из контрольного положения в рабочее необходимо выполнить следующие действия:

1)Проверить положение узла ручного отключения и блокировки КВЭ.

1.1))Если узел находится в положении: ВВ - заблокирован, КВЭ - разблокирован (рисунок l 7a), перейти к следующему действию согласно рисунка 20.

1.2.)Если узел находится в положении: Ш3 - разблокирован, КВЭ - заблокирован (рисунок 176):

1.2. l) Открыть заслонку, закрывающую доступ к управлению узлом ручного отключения и блокировки КВЭ (рисунок 18).


Рисунок 17 - Состояние блокировки КВЭ.


Рисунок 18 - Узел ручного управления и блокировки.

Рисунок 18 - Узел ручного управления и блокировки.

1.2.2. Удерживая заслонку открытой, вставить рукоятку оперирования КВЭ наконечником для оперирования узлом ручного отключения и блокировки КВЭ после чего повернуть рукоятку на 90° против часовой стрелки и извлечь рукоятку (рисунок 19). Состояние блокировки должно быть согласно рисунку 17а

    Рисунок 19 - Отключение блокировки перемещения КВЭ.

Рисунок 19 - Отключение блокировки перемещения КВЭ.

2) Открыть шторку, потянув за рычаг вправо (рис. 20)

Рисунок 20 - Шторка доступа к винту перемещения кассеты вакуумного выключателя

Рисунок 20 - Шторка доступа к винту перемещения кассеты вакуумного выключателя

3)Удерживая шторку открытой вставить рукоятку оперирования КВЭ наконечником для оперирования положением вакуумного выключателя, произвести около 20 оборотов по часовой стрелке, после чего извлечь рукоятку (рисунок 21). Убедиться   что указатель положения выключателя указывает что он находится в рабочем положении.

Внимание! При возникновении больших усилий во время вращения рукоятки перемещения КВЭ необходимо проверить срабатывание блокировок.

Рисунок 21 - Перемещение кассеты КВЭ.

Рисунок 21 - Перемещение кассеты КВЭ.

4)Открыть заслонку, закрывающую доступ к управлению узлом ручного отключения и блокировки КВЭ (рисунок 18).

5)Удерживая заслонку открытой вставить рукоятку оперирования КВЭ наконечником для оперирования узлом ручного отключения и блокировки КВЭ после чего повернуть рукоятку на 90° по часовой стрелке и извлечь рукоятку (рисунок 22). Состояние блокировки КВЭ согласно рис. 176

Рисунок 22 - Выключение блокировки ВВ.

Рисунок 22 - Выключение блокировки ВВ.

После выполнения указанной последовательности действий КВЭ будет находиться в рабочем положении и возможно управление состоянием вакуумного выключателя при по­ мощи кнопок местного управления или дистанционно.

2.3.2.2.Перемещение КВЭ с вакуумными выключателями других производителей

Для перемещения кассетного выдвижного элемента из контрольного  положения  в рабочее необходимо выполнить следующие действия:

1)Проверить состояние выключателя·

1 .1 )  В случае, если вакуумный выключатель включен, перевести его в отключенное состояние при помощи кнопок управления на релейном шкафу ;

2)Отодвинуrъ шторку закрывающую доступ к винту управления положением кассеты (рисунок 23).

Рисунок 23 - Шторка доступа к винту перемещения кассеты вакуумного выключателя.

Рисунок 23 - Шторка доступа к винту перемещения кассеты вакуумного выключателя.

  1. Удерживая шторку открытой вставить  рукоятку  оперирования  КВЭ  произвести около 20 оборотов по часовой стрелке, после чего  извлечь  рукоятку  (рисунок  24).  Убедиться что указатель положения выключателя указывает, что он находится в рабочем положении.

    Внимание! При возникновении больших усилий во время вращения  рукоятки  перемещения КВЭ необходимо проверить срабатывание блокировок.

  2. Рисунок 24-Перемещение кассеты КВЭ.

2.3.2.3.Перемещение КВЭ из контрольного положения в ремонтное
Для перемещения КВЭ из контрольного положения в ремонтное необходимо выполнить следующую последовательность действий:

1) Открыть дверь отсека выдвижного элемента (см. рисунок 15)·

2) Отключить разъем присоединений к вторичным цепям (рисунок 25).

Рисунок 25 - Жгут присоединения вторичных цепей КВЭ.

Рисунок 25 - Жгут присоединения вторичных цепей КВЭ.

3)Зафиксировать жгут присоединения вторичных цепей в кронштейне.

4)Демонтировать уголок с фасадной части дна ячейки , подняв его вверх (рисунок 26).


Рисунок 26 - Демонтаж уголка для выката КВЭ.


5)Расфиксировать КВЭ потянув ручки механизма фиксации КВЭ к центру после чего потянуть выдвижной элемент на себя (рисунок 27).

Рисунок 27 - Извлечение КВЭ.

6)Держась за ручки, выкатить выдвижной элемент из ячейки КРУ-СВЭЛ-К-1.4 убедиться, что ничего не мешает перемещению КВЭ.
В ремонтном положении можно произвести осмотр или ремонт выдвижного элемента. Также при этом обеспечен доступ в отсек выдвижного элемента ячейки. Шторки находятся в закрытом состоянии и должны быть заблокированы с двух сторон навесными замками (в по­ ставку не входят).
Внимание ! Запрещается поднятие шторок вручную, так как  неподвижные  контакты,  находящиеся за ними, могуг быть под напряжением.

2.3.3.Оперирование заземлителем (ЗР)

В отсеке присоединений ячейки КРУ-СВЭЛ-К-1.4 располагается заземлитель. Привод заземлителя выведен на правую стойку ячейки в средней ее части. Над гнездом привода заземлителя имеется информационная табличка с указанием направления его включения и отключе ­ние и механический указатель положения заземлителя.
Конструкция заземлителя представляет собой сварную раму поз. 1 с размещенными на ней элементами привода (вал заземлителя поз.5, пружина отключения заземлителя поз. 6, коническая передача поз. 4), элементами механизма заземления (опорный изолятор с устройство индикации напряжения поз. 3 подвижный контакт заземлителя поз. 9, контактные пружины подвижных контактов заземлителя поз. 7, гибкая шина заземления поз. 2), а также с элементами информирования о положении заземлителя (концевой выключатель положения заземлителя поз. 8)

Рисунок 28 - Схематическое изображения заземлителя ячейки КРУ-СВЭЛ-К-1.4

Рисунок 28 - Схематическое изображения заземлителя ячейки КРУ-СВЭЛ-К-1.4

 Включение заземлителя производится при помощи съемной рукоятки поворотом на угол 180° по часовой стрелке. При этом ножи заземлителя , под действием пружинного привода, замыкаются. Для отключения заземлителя съемную рукоятку необходимо повернуть на угол 180° против часовой стрелки, при этом взводится пружина привода заземлителя чем обеспечивается его готовность к включению.
Внимание! Производить операции с заземлителем можно если:
а) выдвижной элемент находится в контрольном положении ;
б) снята дополнительная замковая или электромагнитная блокировка заземлителя (при наличии).
Внимание! Включать заземлитель можно только при снятом напряжении на присоединении.

Порядок включения:

1) Открыть доступ к гнезду привода заземлителя потянув за ручку шторочного механизма вниз (рисунок 29) в случае наличия замка э/м блокировки, снять блокировку с помощью электромагнитного ключа и открыть доступ

Рисунок 29 Открытие шторки заземлителя

Рисунок 29 Открытие шторки заземлителя

2.Установить рукоятку (см. приложение В) в гнездо привода заземлителя.

3.Повернуrъ рукоятку заземлителя по часовой стрелке на угол 180° до упора согласно табличке на панели (рисунок 30).

Рисунок 30 - выключение заземлителя.

Рисунок 30 - выключение заземлителя.

4. Вынуть рукоятку из гнезда привода при этом шторка закрывающая доступ должна оставаться открытом положении.

Отключение заземлителя производится в обратном порядке. Допускается незначительные увеличение усилия при размыкании контактов заземлителя и в конце хода рукоятки в виду взведения пружины привода.
Внимание! При отключении заземлителя необходимо убедиться в том, что рычаг достиг крайнего положения, для достижения конечного положения заземлителем.

2.4. Аварийное отключение КВЭ

2.4.1.Отключение КВЭ с вакуумным выключателем BB/ТEL

 В случае возникновения нештатной ситуации (повреждение цепей оперативного тока, исчезновение оперативного тока и пр.), возможно аварийное, ручное отключение вакуумного выключателя КВЭ, для этого необходимо:

  1. Открыть заслонку, закрывающую  доступ  к  управлению  узлом  ручного  отключения и блокировки КВЭ (рисунок 18).
  2. Удерживая заслонку открытой, вставить рукоятку оперирования КВЭ наконечником для оперирования узлом ручного отключения и блокировки КВЭ, после чего повернуть рукоятку на 90° против часовой стрелки и извлечь рукоятку (рисунок 19)

2.4.2. Отключение КВЭ с выключателями других производителей

Аварийное отключение вакуумного выключателя КВЭ производится при помощи специального штока, расположенного на фасадной части двери отсека КВЭ (рисунок 31).

Рисунок 31 - Расположение штока.

Рисунок 31 - Извлечение штока.

Для аварийного отключения КВЭ необходимо:
1) Извлечь шток из втулок, в которых он установлен (рисунок 32);

Рисунок 32 - Извлечение штока.

Рисунок 32 - Извлечение штока.


2) Вставить шток в отверстие втулки и ввести до упора (рисунок 33).

Рисунок 33 - Отключение вакуумного выключателя КВЭ.
Рисунок 33 - Отключение вакуумного выключателя КВЭ.

    При необходимости можно заблокировать доступ к кнопкам  управления  выключателем при помощи навесных замков, размещаемых в отверстие втулок (замки в комплект поставки не входят).


3.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИЗДЕЛИЯ


3.1.Общие указания

3.1.1.Для поддержания работоспособности ячеек КРУ-СВЭЛ-К-1.4 необходимо производить техническое обслуживание как самих ячеек  КРУ-СВЭЛ-К-1.4,  так  и  установленного  в них электрооборудования.


3.2.Меры безопасности

3.2.1.Ячейки  КРУ-СВЭЛ-К-1.4  по  требованиям  безопасности   соответствуют ГОСТ 12.2.007.0, ГОСТ12.2.007.3, ГОСТ 12.2.007.4, ГОСТ 14693. При этом:

  • При возникновении внуrри ячейки открытой электрической дуги, конструкция ячейки обеспечивает локализацию аварии в пределах монтажной единицы за время срабатывания защиты по ограничению времени действия дуги не более 0,2 с.
  • Конструкция ячеек обеспечивает защиту обслуживающего персонала от случайного прикосновения к токоведущим и подвижным частям, заключенным в оболочку в соответствии со степенью защиты по таблице 2, а также защиту находящегося в зоне обслуживания персонала от воздействия электрической дуги, в случае дугового короткого замыкания внуrри ячейки, при этом выброс продуктов горения производится в необслуживаемую зону.

3.2.2.Персонал, обслуживающий КРУ должен выполнять требования «Правил устройства  электроустановок",  «Правил  техники  безопасности  при  эксплуатации  электроустановок электрических станций и подстанций» , «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок", ПОТ РМ-016-2001 РД153-34. -03.150-00.

3. 2.3. Для обслуживания и эксплуатации КРУ допускается специально обученный персонал, имеющий соответствующую группу по технике безопасности, четко представляющий назначение и взаимодействие ячеек КРУ, изучивший руководство по эксплуатации изделия и комплектующей аппаратуры.

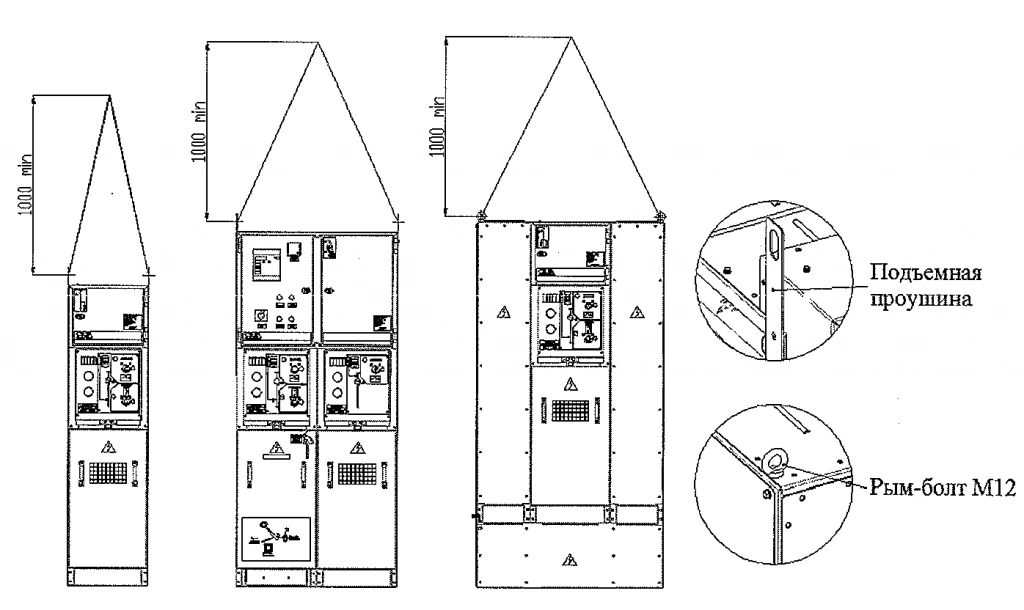

3.2.4.Погрузочно-разгрузочные и монтажные работы с ячейками КРУ-СВЭЛ-К- 1 .4 должны производиться с соблюдением общих правил техники безопасности в соответствии с приложением К.

3.2.5. Токоведущие части главных цепей ячеек КРУ-СВЭЛ-К-1 .4, которые могут оказаться под напряжением, после выведения выдвижного элемента в ремонтное положение ограждаются автоматически закрывающимися защитными шторками, запирающимися на навесные замки. Установка навесных замков при обслуживании ячейки обязательна.

3.2.6.Ячейка трансформатора собственных нужд (далее ячейка ТСН) .

В ячейках ТСН при отключении разъединителя и включении заземляющих ножей напряжение снимается только в отсеке выдвижного элемента для доступа и обслуживаиия трансформатора. В отсеке присоединения и сборных шин часть токоведущих шин , идущих  до разъединителя остается под напряжением . Перед началом обслуживания внутреннего оборудования в ячейке ТСН необходимо установить изолирующую шторку (из ЗИП) по направляющим , по завершению всех работ демонтировать и убрать шторку в ЗИП.
Внимание! Запрещается снимать заднюю панель отсека присоединений пока напряжение на ячейке полностью не будет снято.

3.2.7.Для предотвращения ошибочных действий и аварийных ситуаций при оперировании КВЭ и заземлителем, в ячейках КРУ-СВЭЛ-К-1.4 предусмотрены механические блокировки, указанные в ГОСТI 2.2.007.4, не допускающие:

  • Перемещение КВЭ при включенном выключателе;
  • Включение выключателя в промежуточном положении (между рабочим и контрольным) КВЭ;
  • Перемещение выдвижного элемента из контрольного положения в рабочее при включенных ножах заземлителя;
  • Включение заземлителя при рабочем или отличном от контрольного положения выдвижного элемента;
  • Препятствующая открыванию двери отсека выдвижного элемента при нахождении КВЭ в рабочем или промежуточном положении ;
  • Препятствующая снятию панели отсека присоединений , когда заземлитель не включен·
  • Перемещение КВЭ из контрольного положения в рабочее при открытой двери отсека выдвижного элемента (опционально).

Дополнительно по требованию заказчика могут быть установлены электромагнитные блокировки привода заземлителя и перемещения КВ Э.

3.2.7.1. Блокировка перемещения КВЭ при включенном выключателе.

  1. Блокировка реализована в  конструкции  КВЭ  которая  разрешает  перемещение  КВ только в отключенном состоянии выключателя. В зависимости от конструкции возможны два варианта реализации блокировки:
    1.При включении вакуумного выключателя механически блокируется винт перемещения КВЭ от проворачивания;
  2. При переводе узла ручного отключения и блокировки КВЭ в положение «ВВ - разблокирован, КВЭ - заблокирован», механически блокируется винт перемещения КВЭ. Данный тип блокировки возможен только при использовании вакуумных выключателей серии ВВ/ТЕL.

3.2.7.2.Блокировка включение выключателя в промежуточном положении КВЭ Блокировка реализована в конструкции КВЭ, которая механически запрещает управление выключателем , если он находится в промежуточном положении (между рабочим и контрольным).

3.2.7.3.Блокировка перемещения выдвижного элемента из контрольного положения в рабочее при включенных ножах заземлителя и включение заземлителя при рабочем или промежуточном положении КВЭ.

Блокировка реализована на правой боковой стенке переднего  каркаса  ячейки  КРУ (см. рисунок 34) блокировка не позволяющая осуществлять вращение вала перемещения КВЭ.

При перемещении шторки привода заземлителя 5 вниз  происходит  перемещение упора 1 влево (см. рисунке 34). Данный упор 1 при перемещении воздействует на пластину блокировки расположенной на КВЭ препятствующей перемещению КВЭ из контрольного положения в рабочее. Во включенном состоянии заземлителя кулачек расположенный на валу заземлителя препятствует закрытию шторки 5 привода заземлителя и перемещению упора 1 , тем самым блокируя перемещение КВЭ из контрольного в рабочее.

Внимание!      При     возникновении     большого     усилия     на     рукоятке     привода     КВЭ (250-400  Н•м) в начале  хода  тележки  необходимо  убедиться  в том   что заземлитель  отключен а шторка привода заземлителя полностью закрывает отверстие для рукоятки.

Рисунок 34 - Схема блокировки, отвечающая за перемещения КВЭ и оперирование заземлителем.

Рисунок 34 - Схема блокировки, отвечающая за перемещения КВЭ и оперирование заземлителем.

Блокировка включения заземлителя в момент, когда КВЭ находится в рабочем или промежуточном положении реализована с помощью упора 2 и шторки привода заземлителя 5 (см. рис.34). Когда КВЭ находится в рабочем или промежуточном положении при попытке открыть шторку привода заземлителя 5, (для того что бы вставить рукоятку оперирования заземлителем) упор 2 упирается в блокирующую пластину, расположенную на КВЭ там самым препятствуя открытию шторки.

3.2.7.4. Блокировка, препятствующая открыванию двери отсека выдвижного элемента при нахождении КВЭ в рабочем или промежуточном положении.
Бло кировка реализована в отсеке выдвижного элемента, при перемещении КВЭ из контрольного положения в рабочее происходит открытие шторок при этом тяга блокировки 2  перемещается в направлении фасада ячейки и блокирует ригель замка двери отсека выдвижного элемента 3 (см. рисунок 35).

Рисунок 35 - Схема блокировки двери отсека выдвижного элемента.

Рисунок 35 - Схема блокировки двери отсека выдвижного элемента.

3.2.8.Организационные и технические мероприятия по обеспечению техники безопасности при обслуживании ячеек КРУ-СВЭЛ-К-1.4 должны отвечать требованиям ГОСТ 1 4693, ГОСТ 12.1.019, а обеспечение системы пожарной защиты в  соответствии  с  ГОСТ  12.1.2004. ПОТ Р М-016-2001 и РД153-34.0-03.1 50-00.


3.3.Порядок технического обслуживания изделия


3.3.1.Техническое обслуживание включает в себя:

  • Периодические осмотры;
  • Средние (капитальные) ремонты.

3.3.2.Техническое обслуживание необходимо проводить при полностью снятом напряжении.

3.3.3.Периодический осмотр

3.3.3.l. Периодический осмотр необходимо проводить в сроки, предусмотренные местными инструкциями, с учетом требований РЭ на ячейки КРУ-СВЭЛ-К-1 .4 и комплектующую аппаратуру, но не реже одного раза в пять лет.

3.3.3.2.После каждого отключения тока короткого замыкания необходимо проводить внеочередной осмотр включающий следующие проверки: состояние разъемных контактных соединений главных цепей.


3.3.3.3.При периодическом осмотре необходимо проверять:

  • Состояние помещения в части исправности дверей замков, отопления, освещения, вентиляции ;
  • Состояние сети заземления·
  • Состояние элементов фиксирования выдвижных элементов запорных устройств дверей
  • Состояние цепей заземления
  • Состояние изоляции;
  • Наличие смазки на трущихся поверхностях деталей и сборочных единиц; состояние всех механических систем, тяг и механизмов блокировок;
  • Состояние разъемных контактных соединений главных и вспомогательных цепей.

3.3.3.4.Все обнаруженные при осмотрах неисправности должны быть устранены.

3.3.3.5.Результаты осмотра должны заноситься в журнал.

3.3.3.6.Внеочередные текущие ремонты должны производиться для устранения неисправностей, обнаруженных при осмотрах.

Внеочередной текущий ремонт в зависимости от выявленных неисправностей может в себя включать:

  • Проверку качества затяжки болтовых соединений в т.ч. разъёмных контактных соединений главных цепей;
  • Проверку состояния разъёмных контактных соединений вспомогательных цепей

Внимание! При возникновении ситуаций, требующих ремонта разъемных контактных соединений необходимо обратиться к представителю завода-изготовителя. Ремонт данных узлов производится специализированной бригадой сервисной службы завода-изготовителя.

  • Проверку заземлителя и заземленных устройств, при необходимости произвести ремонт с заменой деталей, вышедших из строя;
  • Проверку работы механизмов блокировок и смазку трущихся поверхностей деталей и сборочных единиц;
  • Проверку состояния лакокрасочных и антикоррозийных покрытий. При необходимости произвести восстановление покрытий на поврежденных участках;
  • Проверку работы шторочного механизма;
  • Проверку целостности и очистку всех изоляционных деталей от пыли и грязи;
  • Проверку целостности и очистку опорных изоляторов от пыли и грязи;
  • Проверку и текущий ремонт выключателей и их приводов, а также другой комплектующей аппаратуры устанавливаемой в ячейках КРУ-СВЭЛ-К-1.4 и на выдвижных элементах. Ремонт производить по РЭ на соответствующую аппаратуру;
  • Опробование работы выключателей в контрольных либо ремонтных положениях подвижной части выдвижных элементов (при номинальном напряжении на зажимах приводов коммутационных аппаратов);
  • Проверку сочленения выдвижных элементов с ячейкой КРУ-СВЭЛ-К-1.4;
  • Проверку целостности металлоконструкции .

Внимание! При повреждениях корпуса КРУ которые обслуживающий персонал может самостоятельно исправить, детали и узлы можно заказать, обратившись к представителю завода-изготовителя. Замена деталей и узлов должна быть согласована с представителем завода- изготовителя.
Внимание! Работы по восстановлению нормального функционирования комплектующих механизмов и устройств в процессе проведения которых у обслуживающего персонала возникают затруднения необходимо проводить с привлечением сервисной службы завода-изготовителя.

3.3.4. Средний и капитальный ремонт.

3.3.4.1.Средний и капитальный ремонты проводятся один раз в 15 лет.

3.3.4.2.При среднем и капитальном ремонте необходимо производить работы, указанные в п.п.3.3.3.3, 3.3.3.6, а также:

-Проверку и ремонт разъемных контактных соединений главных цепей с заменой деталей и сборочных единиц, пришедших в негодность; протереть контактные поверхности с применением бензина и последующей смазкой УВС-Суперконт ТУ 0254-001- 518 44550-2001 либо его аналогом смазкой Суперконт СКМ ТУ 5463-001- 10211815-2014

  • Проверку и ремонт разъемных контактных соединений вспомогательных цепей;
  • Ремонт заземляющего разъединителя с заменой  деталей  и  сборочных  единиц,  пришедших  в не годность . При возникновении ситуаций, требующих замены узлов или деталей  заземляющих устройств, необходимо обратиться к представителю завода-изготовителя с целью изготовления и замены необходимых деталей и узлов. Механизмы заземления заменяются только специалистами сервисной службы·
  • Ремонт механизмов блокировок, с заменой пришедших в негодность деталей и сборочных единиц;
  • Ремонт шторочного механизма, с заменой пришедших в негодность деталей и сборочных единиц;
  • Сборку ремонтируемых сборочных единиц ячейки КРУ и проверку качества затяжки болтовых соединений, в т.ч. разъёмных контактных соединений главных цепей;
  • Средний  или ка питальный  ремонты выключателей , другой комплектующей аппаратуры по инструкциям на эту аппаратуру.

Внимание! В ситуациях, требующих изготовления или замены (в случае необходимости) комплектующих деталей и узлов необходимо обращаться к представителю завода -изготовителя.

3.3.4.3. После проведения среднего или капитального ремонтов, до включения ячеек КРУ-СВЭЛ-К-1.4 под напряжение, необходимо произвести приемо-сдаточные испытания в соответствии с инструкциями.

4. ХРАНЕНИЕ

4.1. Условия хранения и допустимые сроки сохранности до ввода ячеек КРУ в эксплуатацию по ГОСТ 23216 в соответствии с таблицей 8, а также для ЗИП - в соответствии с таблицей 9.

Таблица 8 - Условия транспортирования и хранения ячеек КРУ-СВЭЛ-К-1.4.
Виды поставок Условия транспортирования в части воздействия Условия хранения по ГОСТ 15150 Допустимый срок сохраняемости в упаковке и временной противокоррозионной защите, выполненной изготовителем, годы
механических факторов по ГОСТ 23216 климатических факторов no ГОСТ 15150
Внутри страны Л* 8 2 1
Внутри страны С 8 2 1
Внутри страны в
районы крайнего севера
Ж 8
(с обливанием морской водой)
2 1
*По согласованию с заказчиком

Таблица 9 - Условия транспортирования и хранения ЗИП, демонтируемых узлов и деталей ячеек КРУ-СВЭЛ-К-1.4
Виды поставок Условия транспортирования в части воздействия Условия хранения по ГОСТ 15150 Допустимый срок сохраняемости в упаковке и временной противокоррозионной защите, выполненной изготовителем, годы
механических факторов по ГОСТ 23216 климатических факторов пo ГОСТ 15150
Внутри страны в
районы крайнего севера
Ж 2 2 1

4.2.Упаковка и консервация КРУ-СВЭЛ-К-1.4 соответствует ГОСТ 2321 6, ГОСТ 9.0 1 4 . Действие консервации рассчитано на срок: не менее 2 лет для КРУ- не менее 3 лет для запасных частей.

4.3.Не допускается хранение КРУ-СВЭЛ-К-1.4 в одном помещении с кислотами реактивами а также материалами, которые могут оказать вредное действие на хранящееся изделие.

4.4.Элементы ячеек КРУ-СВЭЛ-К-1.4 запасные части и приспособления упаковываются в тару, обеспечивающую их сохранность при хранении.

5.ТРАНСПОРТИРОВАНИЕ

5.1.Условия транспортирования по ГОСТ 23216 в соответствии с таблицей 8, а также для ЗИП - в соответствии с таблицей 9.

5.2.Транспортирование ячеек КРУ к месту установки  производится  в упакованном виде.

5.3.Распаковка ячеек КРУ-СВЭЛ-К-1.4 и комплектующего оборудования проводится с учетом последовательности сборки и монтажа КРУ. Длительные промежутки времени между распаковкой ячеек КРУ-СВЭЛ-К -1.4 и их установкой на месте монтажа не допускаются.

5.4.В случае вынужденных перерывов при установке и монтаже ячеек КРУ-СВЭЛ - К-1.4 распакованные и не смонтированные ячейки необходимо тщательно укрыть водонепроницаемой пленкой или бумагой.

5.5.Транспортирование и перемещение ячеек КРУ-СВЭЛ-К -1.4 с выдвижными элементами производится только в вертикальном положении в соответствии с правилами транспортирования не штабелируемых грузов.

5.6.Элементы ячеек КРУ-СВЭЛ-К -1.4 запасные части и приспособления упаковываются в тару, обеспечивающую их сохранность при транспортировке.

5.7.Упакованные изделия должны быть закреплены на транспортных средствах так, чтобы была исключена возможность смещения и соударения ящиков.

5.8.Бросать и подвергать ударам КРУ в транспортной таре не разрешается.

5.9.Транспортирование ячеек КРУ-СВЭЛ-К-1.4 и их демонтированных частей в упаковке может осуществляться любым видом открытого транспорта: воздушным, железнодорожным , автомобильным, а также водным путем (кроме морского).

5.10.Сроки транспортирования ячеек КРУ-СВЭЛ-К-1.4 входят в общий срок сохранности и не должны превышать трех месяцев.

6.СЕРВИС И ГАРАНТИИ

6.1.Предприятие-изготовитель гарантирует соответствие ячеек КРУ требованиям технических условий ОЭТ.536.008 ТУ при соблюдении условий эксплуатации транспортирования и хранения.

6.2.Гарантийный срок эксплуатации - 5 лет, эксплуатации и хранения не более 7 лет.

  • по эксплуатации - с момента ввода в эксплуатацию;
  • по хранению - с момента сдачи ячеек КРУ-СВЭЛ -К-1.4 ОТК предприятия- изготовителя.

При хранении ячеек КРУ-СВЭЛ-К-1.4 более 2-х лет гарантия на работоспособность в эксплуатации соответственно снижается на время, превышающее 2-х летний срок.
Срок службы КРУ-СВЭЛ-К-1.4- не менее 30 лет.

6.3.Гарантии на покупные комплектующие изделия определяются документацией предприятий -изготовителей соответствующих изделий.

6.4.По вопросам сервисного обслуживания изделия обращаться по адресу se1vice@svel.ru

7.УТИЛИЗАЦИЯ

Ячейка КРУ-СВЭЛ-К-1 .4 состоит из элементов не требующих специальной уrилизации. Утилизация узлов и деталей после окончания срока службы производится в соответствии с рекомендациями приведенными в таблице 10

Таблица 10 - Утилизация материалов изделия.
Материалы Приблизительная масса,кг Рекомендуемый способ утилизации
Сталь 300 Отделить и пустить в переработку
Медь 60 Отделить и пустить в переработку
Эпоксидные смолы 150 Утилизировать
Другие материалы 60 Утилизировать

(*) - в качестве справки масса указана на ячейку ввода/отходящей линии шириной 800 мм.
Ликвидация производится либо сжиганием на мусоросжигательном заводе, либо вывозом на свалку.

ПРИЛОЖЕНИЕ А. ОБРАЗЕЦ ЗАПОЛНЕНИЯ ОПРОСНОГО ЛИСТА

(Справочное)

ПРИМЕР ЗАПОЛНЕНИЯ. Опросный лист на ячейки КРУ

Серия шкафов КРУ КРУ -СВЭЛ -К-1.4.


Напряжение,кВ 10
Номинальный ток сборных шин, А 630
Материал сборных шин ШМТ
Род и напряжение оперативного тока,В 220
Схема первичных соединений
Порядковый номер шкафа 11 09 07
Назначение шкафа ТСН1 Ввод1 ОЛ
Номер схемы главных цепей
Номер схемы вторичных соединений
Номинальный ток цепей шкафа. А   630 630
Выключатель Тип   КВЗ/TEL-10-20-630 У2 КВЗ/TEL-10-20-630 У2
Номинальный ток. А   630 630
ток отключения, кА   20 20
Разъединиель РВ СЭЩ-1-10/630 У2
Предохранитель Номинальный ток плавкой вставки,А 3
Tpансформаторы
напряжешя
Тип - - -
Козффциент трансформации - - -
Осн.обмотка мощн./класс точн. - - -
Доп. обмотка мощн/класс mочн. - - -
Tpaнсформаторы
тока
Тип   ТОЛ-СВЭЛ 10 ТОЛ-СВЭЛ 10
Kоличество   3 3
Коэффициент mрансформации   100/5/5 50/5/5
Класс точности   0,5/10Р 0,5/10P
Мощность обмотки,ВА
Количетво и тип ТТПН   1 1
Тип ОПН ОПН-РТ/TEL10/11,5УХЛ2 ОПН-Т/TEL10/11,5УХЛ2 ОПН-Т/TEL10/11,5УХЛ2
Мощность трансформатора собственных нужд,кВ*А 40
Количество и сечение кабельный линий - - -
Заземлитель   З/ТЕ-10-13,5-1-У2 З/ТЕ-10-13,5-1-У2
Тип микропроцессорного устройства
  Сириус-218 Сириус-21Л
Функции защиты в кодах ANSI - - -
Тип ycтройства дуговой защты Овод-Мд Овод-Мд Овод-Мд
Счетчик эл.энергии тип     СЭТ-4ТМО2М03
Измерительные приборы Амперметр   0-50 0-50
Вольтметр - - -
Измерит.преобразователь
Эл.магнитная блокировка привода заземлителя/ КВЗ - да/да -
Индикатор налряжения - + +
Подогрев шкафов, да/нет нет нет нет
Габаритные размеры(ширина х глубина х высота) мм 1000x1400x2400 800x1400x2400 800x1400x2400



ПРИЛОЖЕНИЕ Б. СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ ЯЧЕЕК КРУ-СВЭЛ-К-1. 4
(Обязательное)

Тип вывода Кабельный
№Схемы 01 03 04
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 630, 1000,  1250, 1600
Ширина и глубина ячейки (ШхГ),мм 800x1400 800х1600
Количество и сечение силовых кабелей

с ТЗЛК СВЭЛ-0,66-100 до 4(3х240) мм2

с другими типами/без ТТНП до 2(1х630) мм2 на каждую фазу

Назначение ячейки

ввод (линия)



Назначение отпайки

-



Кол-во тр-ров тока до 3-х четырехобмоточных

до 6-ти трехобмоточных


Тип вывода Кабельный
№ Схемы 05 07 08
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 2000, 2500, 3150
Ширина и глубина ячейки (ШхГ),мм 1000x1600 1000x1600
Количество и сечение силовых кабелей

с ТЗЛК-СВЭЛ-0,66-100 до 4(3х240) мм 2

с другими типами/без ТТНП до 3(1 х630) мм 2 на каждую фазу



Назначение
ячейки

ввод (линия)



Назначение отпайки

-



Кол-во тр-ров тока до 3-х четырехобмоточных

до 6-ти трехобмоточных

Оборудование указанное штрих - пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).

ПРИЛОЖЕНИЕ Б
(Продолжение)

Тип вывода Шинный влево Шинный вправо
№Схемы 09 10 11 12
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 630, 1000, 1250, 1600
Ширина и глубина ячейки
(ШхГ),мм
800х1600
Количество и сечение силовых кабелей -
Назначение ячейки ввод (секционирование)
Назначение отпайки для ввода отпайка к ячейке кабельной сборки
Кол-во тр-ров тока до 3-х четырехобмоточных

Оборудование , указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).


Тип вывода Шинный влево Шинный вправо
№Схемы 13 14 15 16
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А

2000,2500,3150

Ширина и глубина ячейки (ШхГ),мм

1000х600

Количество и сечение силовых кабелей
Назначение ячейки ввод (секционирование)
Назначение отпайки для ввода отпайка к ячейке кабельной сборки
Кол-во тр-ров тока до 3-х четырехобмоточных

Оборудование, указанное штрих-пунктиром может не устанавливаться в ячейку по тре- бованию заказчика (к номеру схемы добавляется буква н).


ПРИЛОЖЕНИЕ Б
(Продолжение)

Тиn вывода Шинный влево,ввод сверху Шинный вправо ввод сверху Ввод сверху
№Схемы 17 18 20
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А

630,1000, 1250, 1600

Ширина и глубина ячейки (ШхГ),мм



800х1600

Количество и сечение силовых кабелей
Назначение ячейки ввод ввод (секционирование)
Назначение отпайки

к ячейке ТН, ячейке силового предохранителя   или ТСН


Кол-во тр-ров тока до 3-х четырехобмоточных

Оборудование указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика 1 к номеру схемы добавляется буква н).


Тип вывода Шинный влево,ввод сверху Шинный вправо ввод сверху Ввод сверху
№ Схемы 21 22 24
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А

2000 2500,3150

Ширина и глубина ячейки (ШхГ),мм



1000х1600

Количество и сечение силовых кабелей
Назначение ячейки ввод ввод (секционирование)
Назначение отпайки

к ячейке ТН, ячейке силового предохранителя   или ТСН


Кол-во тр-ров тока до 3-х четырехобмоточных

Оборудование указанное штрих-пунктиром может не устанавливаться в ячейку по тре- бованию заказчика 1 к номеру схемы добавляется буква н).



ПРИЛОЖЕНИЕ Б
(Продолжение)

Тип вывода Шинный влево Шинный вправо
№Схемы 101 102 103 104
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 630,1000,1250, 1600
Ширина и глубина ячейки (ШхГ),мм 800х1600
Количество и сечение силовых кабелей
Назначение ячейки секционирование
Назначение отпайки -
Кол-во тр-ров тока -

Оборудование, указанное штрих-пунктиром может не устанавливаться в ячейку по тре- бованию заказчика (к номеру схемы добавл яется буква н).


Тип вывода Шинный влево Шинный вправо
№Схемы 105 106 107 108
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А

2000 2500, 3150

Ширина и глубина ячейки (ШхГ),мм

1000х1600

Количество и сечение силовых кабелей
Назначение ячейки секционирование
Назначение отпайки -
Кол-во тр-ров тока -

Оборудование указанное штрих -пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).



ПРИЛОЖЕНИЕ Б
(Продолжение)

Тип вывода Шинный влево Шинный вправо
№Схемы 109 111 112 113
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А

630,1000,1250, 1600

2000,2500,3150
Ширина и глубина ячейки (ШхГ),мм

800х1400

800х1600

1000х1600

Количество и сечение силовых кабелей

с ТЗЛК -СВЭЛ-0,66-100 до 4(Зх240) мм2
 с другими типами ТТНП/без до 2( 1х630)
мм2 на каждую фазу

-
Назначение ячейки секционирование
Назначение отпайки -
Кол-во тр-ров тока -

до 3-х четырехобмоточных

-

Оборудование указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н)


Тип вывода - Шинный влево Шинный вправо
№Схемы 201 203 204
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 630
Ширина и глубина ячейки (ШхГ),мм 800х1400 800х1600
Количество и сечение силовых кабелей
Назначение ячейки ячейка трансформатора напряжения
Назначение отпайки - к ячейке ввода иди кабельной сборки
Кол-во тр-ров тока -

Оборудование указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н)



ПРИЛОЖЕНИЕ Б
 (Продолжение)

Тип вывода Шинный влево, ввод сверху Шинный вправо ввод сверху Шинный влево ввод сверху Шинный вправо ввод сверху
№Схемы 205 206 207 208
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 2000,2500,3150
Ширина и глубина ячейки (ШхГ),мм 1000х1600
Количество и сечение силовых кабелей -
Назначение ячейки ячейка трансформатора напряжения
Назначение отпайки к ячейке ввода

Оборудование, указанное штрих пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).


Тип вывода Кабельный Шинный влево, кабельный Шинный вправо, кабельный
№Схемы 401 402 403
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 630
Ширина и глубина ячейки (ШхГ),мм 800х1400 800х1600
Количество и сечение силовых кабелей 3(1х95) мм2
Назначение ячейки ячейка силового предохранителя (подключение кабелем к трансформаторам собственных нужд мощностью более 6З кВА)
Назначение отпайки   к ячейке ввода или кабельной сборки
Кол-во тр-ров тока -

Оборудование, указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).



ПРИЛОЖЕНИЕ Б
(Продолжение)

Тип вывода Шинный влево Шинный вправо Шинный влево и вправо
№Схемы 501 502 503
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 1600  , 3 150
Ширина и глубина ячейки (ШхГ),мм 1000х1600
Количество и сечение силовых кабелей с ТЗЛК-СВЭЛ -0,66-10 0 до 8(3х240) мм2 с другими типами ТТНЛ/без до 4(1х630) мм2 на каждую фазу
Назначение ячейки кабельная сборка
Назначение отпайки к ячейке ввода, ТН или ТСН
Кол-во тр-ров тока -

Оборудование указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).


Тип вывода   Шинный влево Шинный вправо Кабельный
№Схемы 601 602 603 604
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 630
Ширина и глубина ячейки (ШхГ),мм 1000х1400 1000х1600 1000х1400
Количество и сечение силовых кабелей - 3( 1x95 ) мм 2
Назначение ячейки ТСН (ячейка трансформатора собственных нужд, мощность тр-ра не более 63кВА)
Назначение отпайки   к ячейке ввода или кабельной сборки
Кол-во тр-ров тока -

Оборудование, указанное штрих - пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н)



ПРИЛОЖЕНИЕ Б

(Продолжение)

Тип вывода Шинный влево Шинный вправо Шинный влево Шинный вправо - -
№Схемы 701 702 703 704 - -
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 3150 1000 1600,2500,3150
Ширина и глубина ячейки (ШхГ),мм 1000х1600 -
Количество и сечение силовых кабелей -
Назначение ячейки глухой ввод шинный мост
Назначение отпайки к ячейке ввода или кабельной сборки -
Кол-во тр-ров тока - до 3- х четырехобмоточных -

ПРИЛОЖЕНИЕ В. ОБЩИЙ ВИД ЭКСПЛУАТАЦИОННЫХ ПРИНАДЛЕЖНОСТЕЙ

(Справочное)

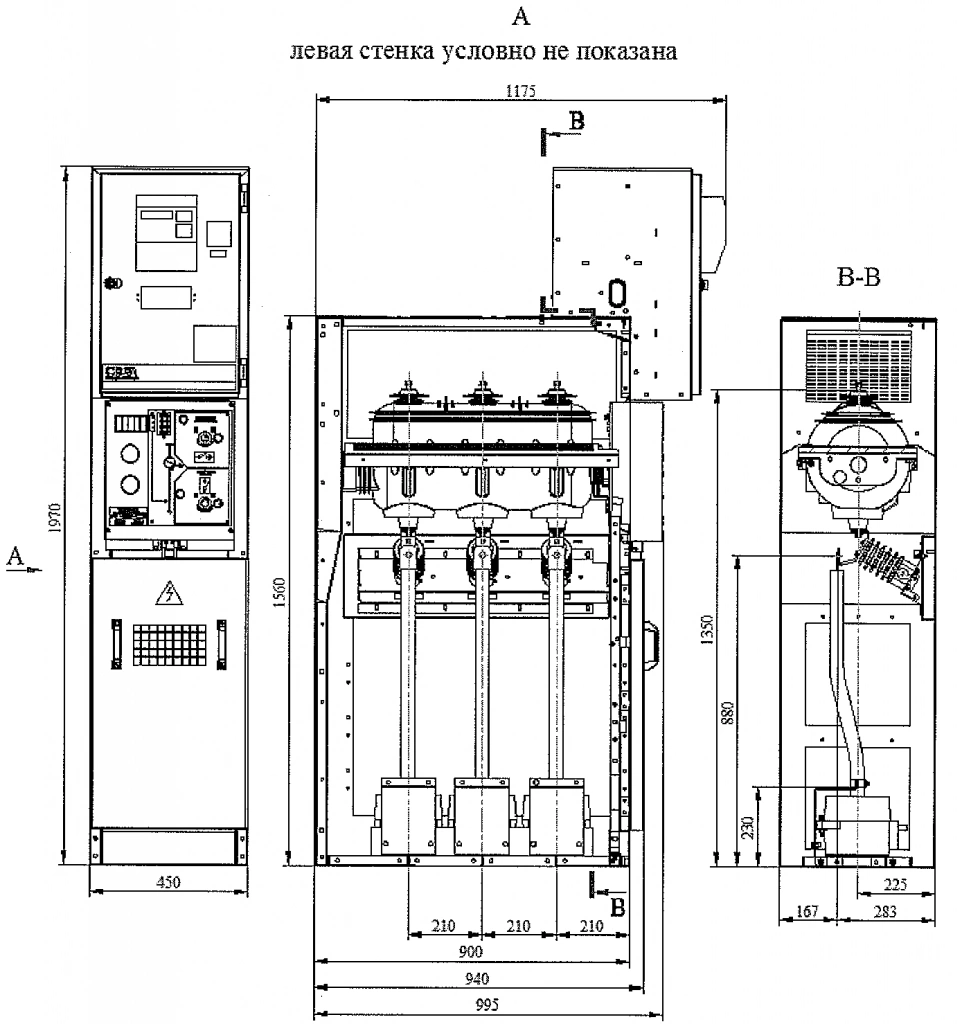

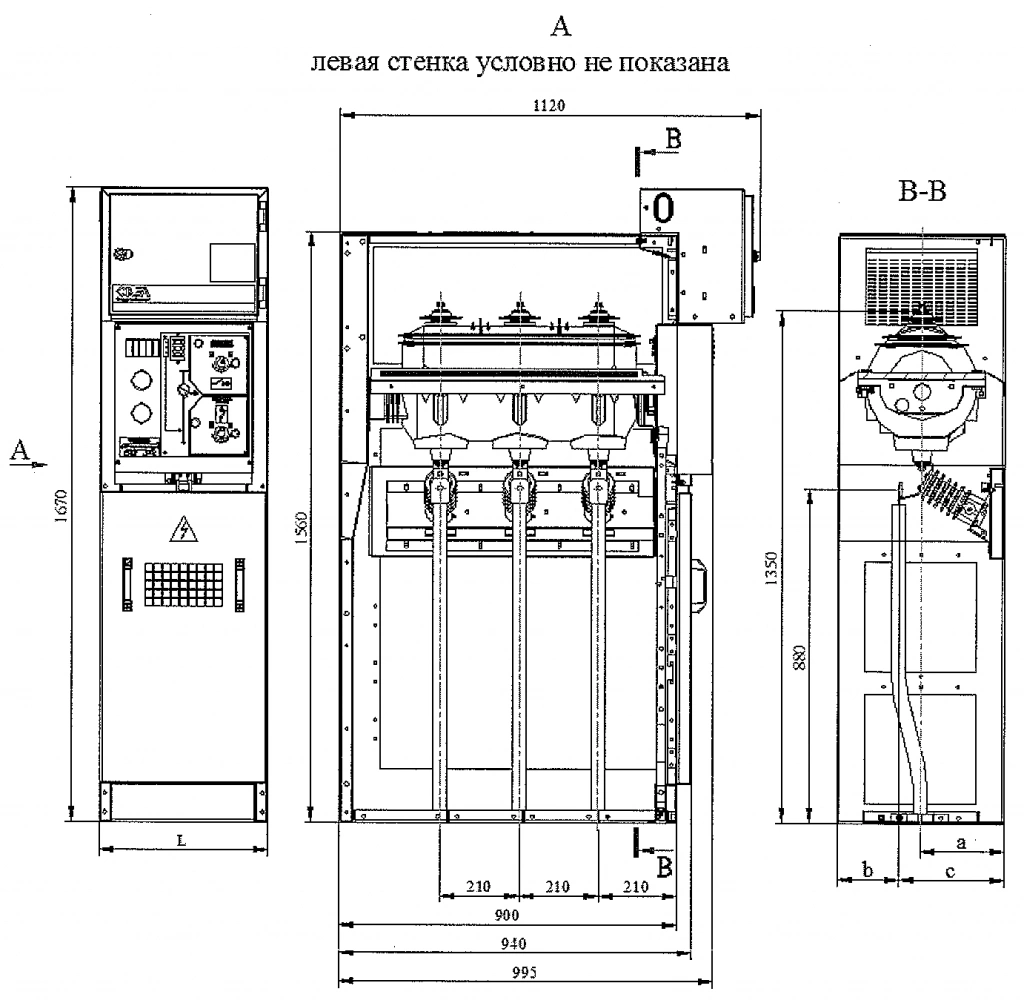

Рисунок В.1 - Габариты Вакуумных выключателей на тележке номиналом от 630 А до 1600 А

Рисунок В.1 - Габариты Вакуумных выключателей на тележке номиналом от 630 А до 1600 А


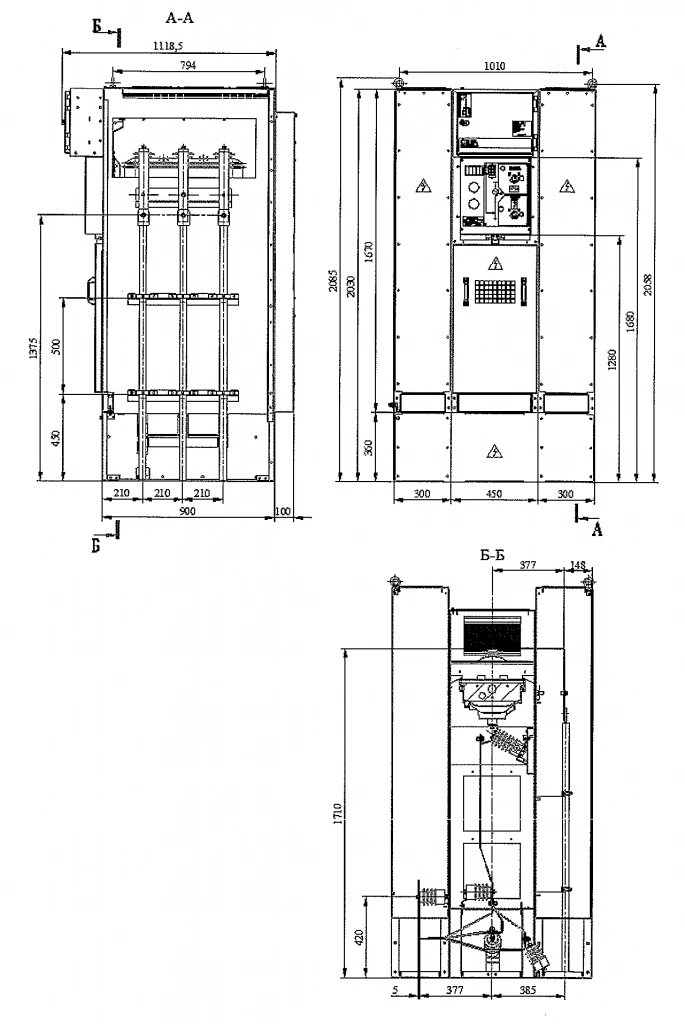

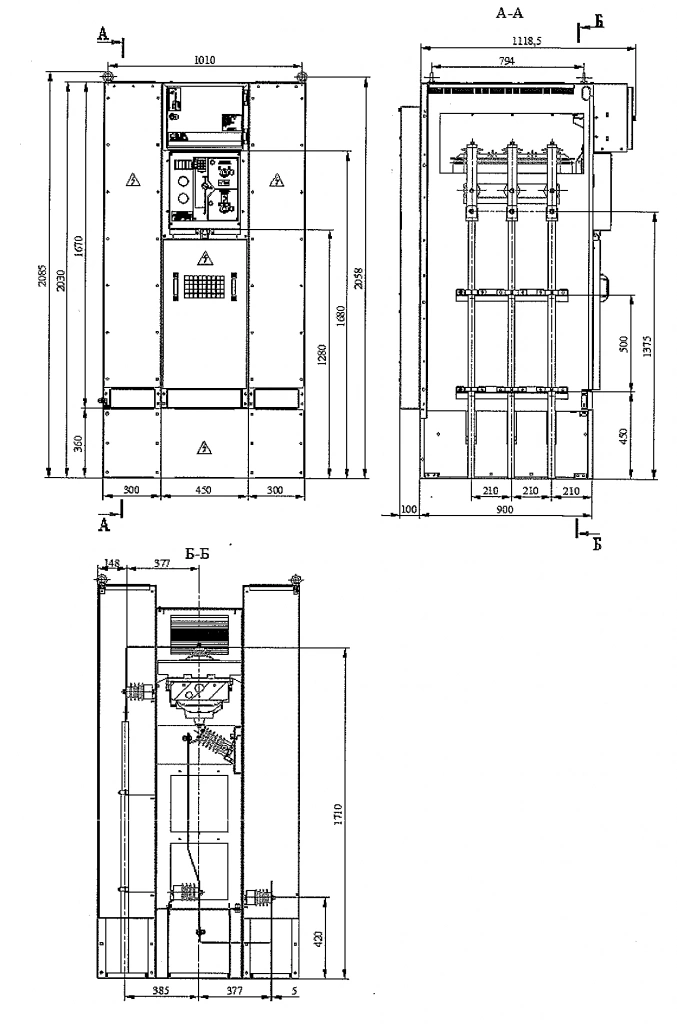

Рисунок В.2 - Габариты Вакуумных выключателей на тележке номиналом от 2000 А до 3150 А.

Рисунок В.2 - Габариты Вакуумных выключателей на тележке номиналом от 2000 А до 3150 А.


Рисунок В.3 - Рукоятка заземлителя 3Р-10

Рисунок В.3 - Рукоятка заземлителя 3Р-10


Рисунок В.4 - Шток аварийного отключения.

Рисунок В.4 - Шток аварийного отключения.


Рисунок В.6 - Блок-замок 3Б-1 и ключ КЭ3-1 УЗ

Рисунок В.6 - Блок-замок 3Б-1 и ключ КЭ3-1 УЗ



ПРИЛОЖЕНИЕ Г. ЗАПАСНЫЕ ЧАСТИ И ПРИНАДЛЕЖНОСТИ

(Обязательное)

Обозначение Наименование Где применяется Кол. Примечание
Запасные части
1   Индикатор световой ND16-22D/2 AC/DC 230В желтый  №593156; Chint Шкаф РЗА 2 На каждую секцию
2   Лампа светодиодная №XF-E27- G45-P-5W-3000K- 12 V; X-FLASH Освещение отсеков ячейки КРУ 1 На каждую секцию
3   Изолятор ИО 8-75-130С УХЛ2 ТУ 3494-043-45567980-2011 Изолятор опорный 3 Поставляется отдельно по заказу
4   Изолятор ИО 8-95- 160 УЗ ТУ 3494-043-45567980-2011 Изолятор опорный 3 Поставляется отдельно  по заказу
5   Изолятор ИОЭЛ 10-8-065-15 УХЛ2 ТУ 3494-001- 733613 03-2006 Изолятор опорный 3 Поставляется отдельно  по заказу
6 8ЭТ.551.129 Контакт Подвижный контакт заземлителя 6 Поставляется отдельно по заказу
7   Изолятор Д 5-75-1600 УХЛ2 ТУ 3494-047-45567980 Изолятор проходной отсека сборных шин на 1250 А 3 На каждую секцию Поставляется отдельно по заказу
8   Изолятор Д 5-75-2000 УХЛ2 ТУ 3494 -047-45567980 Изолятор проходной отсека сборных шин на 2000 А 3 На каждую секцию Поставляется отдельно по заказу
9   Изолятор Д 5-75-3150 УХЛ2 ТУ 3494-047-45567980 Изолятор проходной отсека сборных шин на 3150 А 3 На каждую секцию. Поставляется отдельно  по заказу
10   Изолятор проходной СНN3- 10Q/150; EUNOV Изоляторы проходные на 630-1250 А 3 Поставляется отдельно по заказу
11   Изолятор проходной СНN3- 10Q/19 0; EUNOV Изоляторы проходные на 630-1600 А 3 Поставляется отдельно по заказу
12   Изолятор проходной СНNЗ- 10Q/208; EUNOV Изоляторы проходные на 2000 А 3 Поставляется отдельно по заказу
13   Изолятор проходной СНNЗ- 10Q/250; EUNOV Изоляторы проходные на 2000-3150 А 3 Поставляется отдельно по заказу
Принадлежности
14 5ЭТ.253.011 Рукоятка Для оперирования заземлителем 1 На каждую секцию
15 SЭТ.253.012 Рукоятка Для оперирования КВЭ 1 На каждые 5 ячеек
16 8ЭТ.741.545 Перегородка изолирующая В ячейке ТСН 1 На каждую ячейку ТСН
17   Ключ металлический MESAN Для открывания дверей отсеков ячейки КРУ- СВЭЛ-К- 1 .4 1 На каждую ячейку
18   Ключ электромагнитной блокировки КЭЗ-1 УЗ Ключ электромагнита блокировки механизма заземлителя отсека присоединений 1 На каждую секцию
19   Смазка ЦИАТИМ-203 гост 8773-73 Смазка узлов ячейки 0,8 кг
20   Краска-спрей SR000007035 RAL 7035 Покраска нарушенных лакокрасочных покрытий 1 баллон



ПРИЛОЖЕНИЕ Д. ИЗОБРАЖЕНИЕ ВЫДВИЖНОГО ЭЛЕМЕНТА ЯЧЕЙКИ КРУ-СВЭЛ-К-1.4

(Справочное)

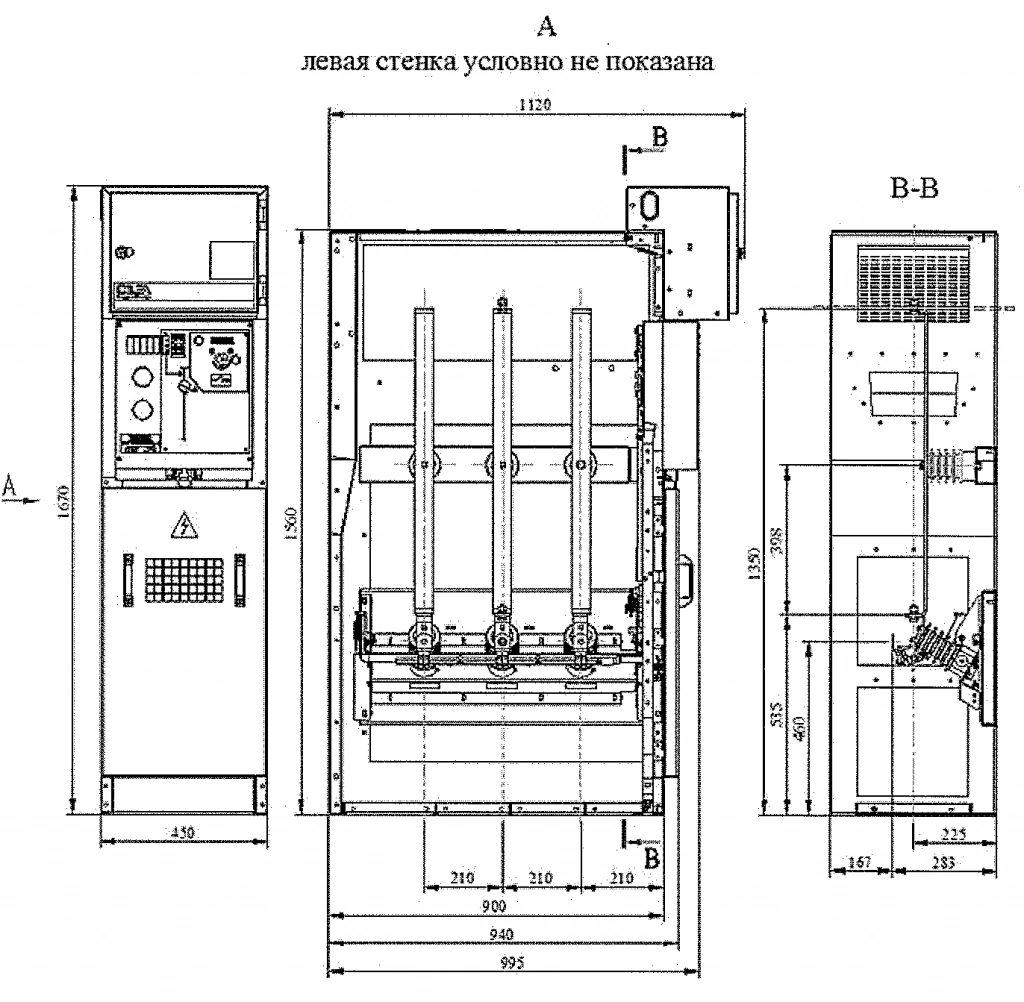

Рисунок Д.1 - ВЭ-Шинный разъединитель

Рисунок Д.1 - ВЭ-Шинный разъединитель


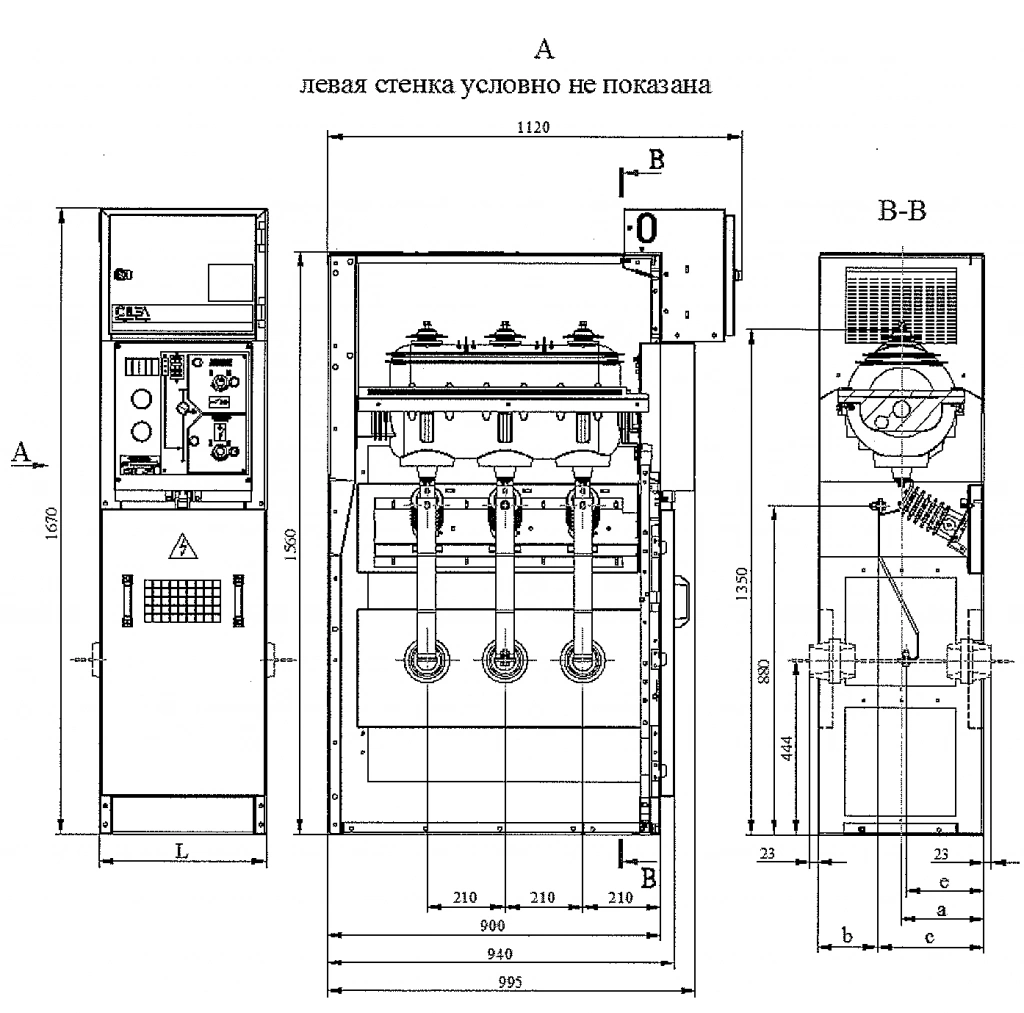

Рисунок Д.2 - ВЭ с трансформаторами напряжения.

Рисунок Д.2 - ВЭ с трансформаторами напряжения.


Рисунок Д.3 - ВЭ с предохранителем силовым ПКТ-VK.

Рисунок Д.3 - ВЭ с предохранителем силовым ПКТ-VK.



ПРИЛОЖЕНИЕ Е. ГАБАРИТНЫЕ РАЗМЕРЫ ЯЧЕЕК

(Справочное)


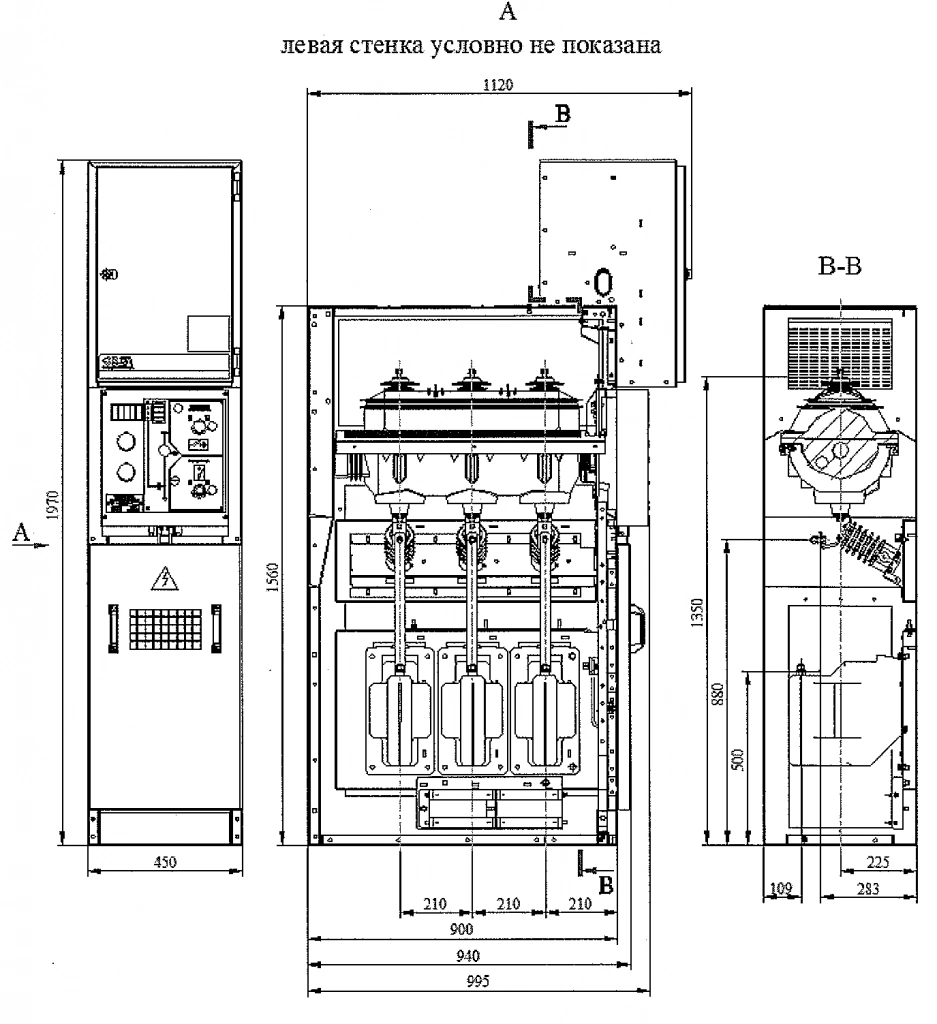

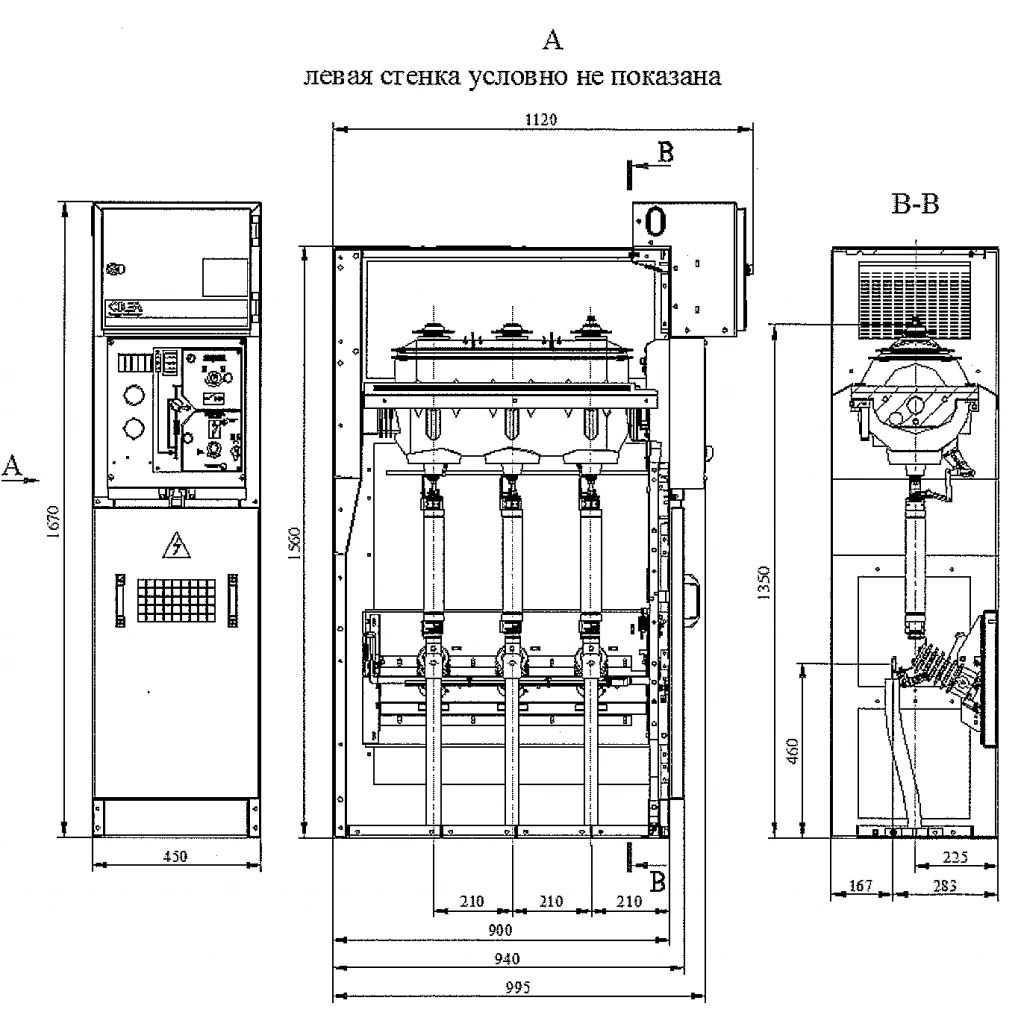

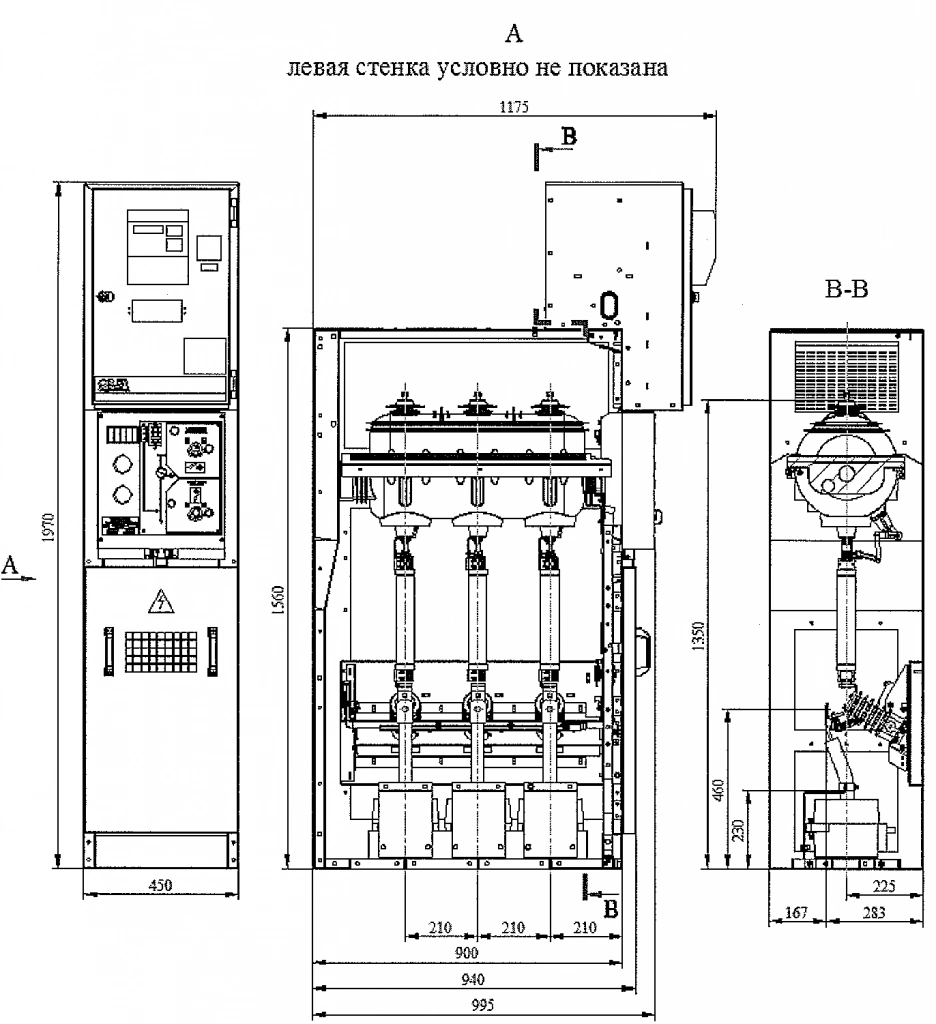

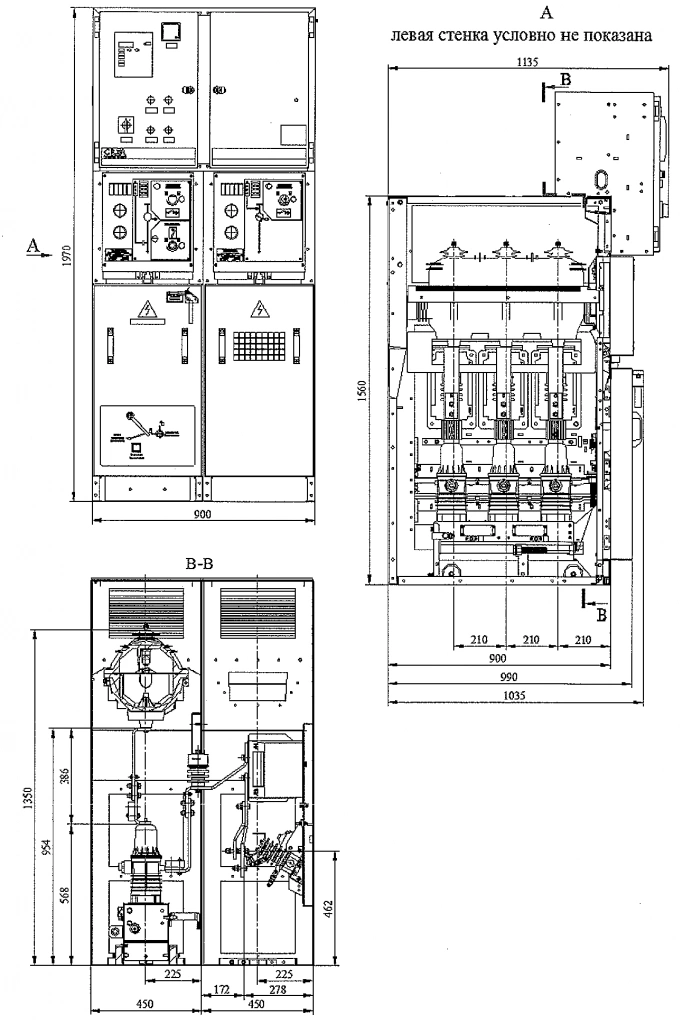

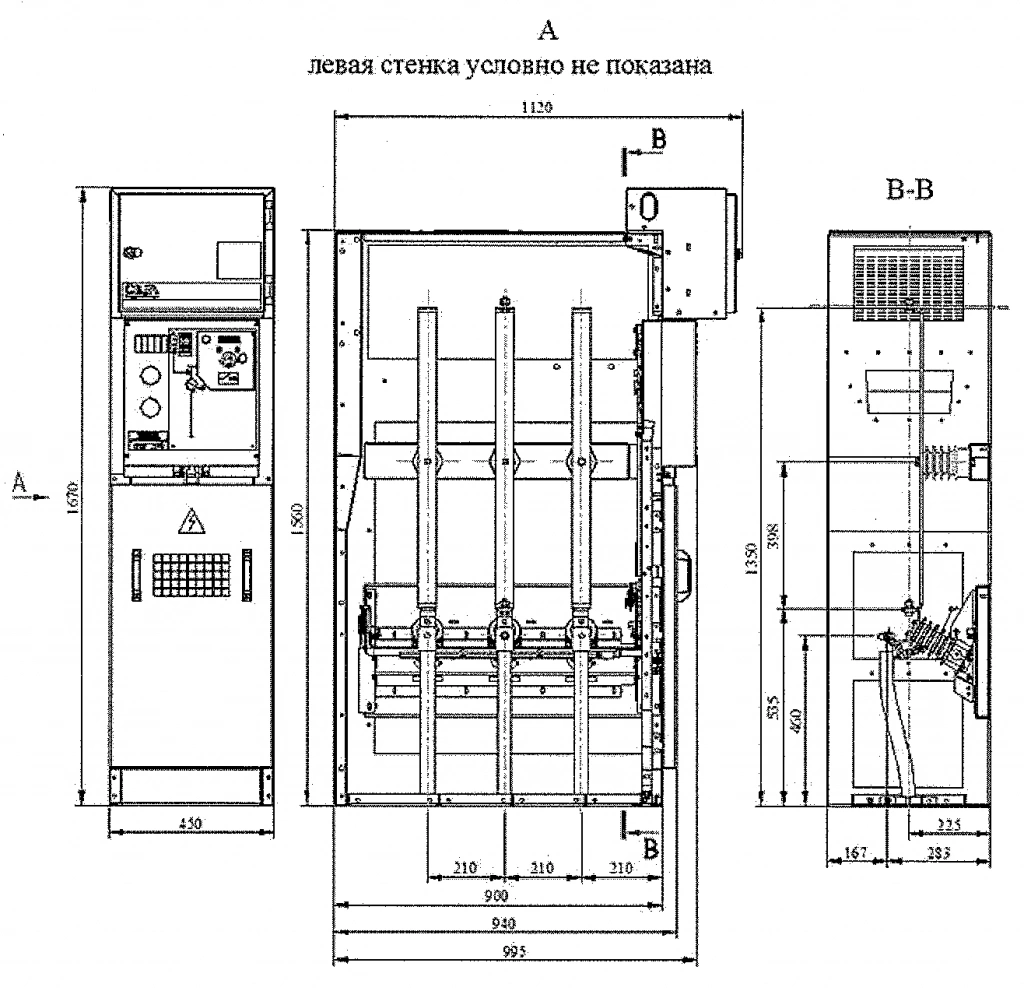

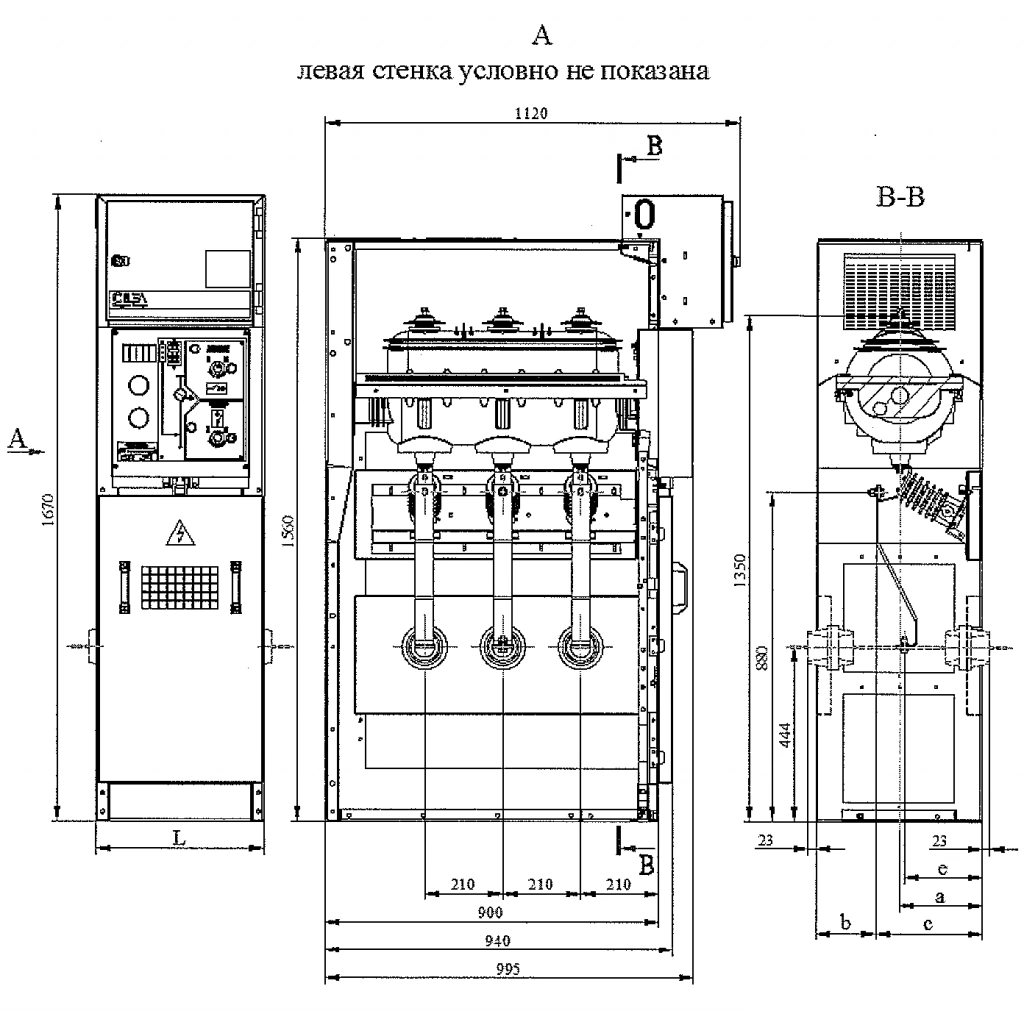

Рисунок Е.1 - Габаритные и установочные размеры ячеек КРУ-СВЭЛ-К-1.4 шириной 800 мм.


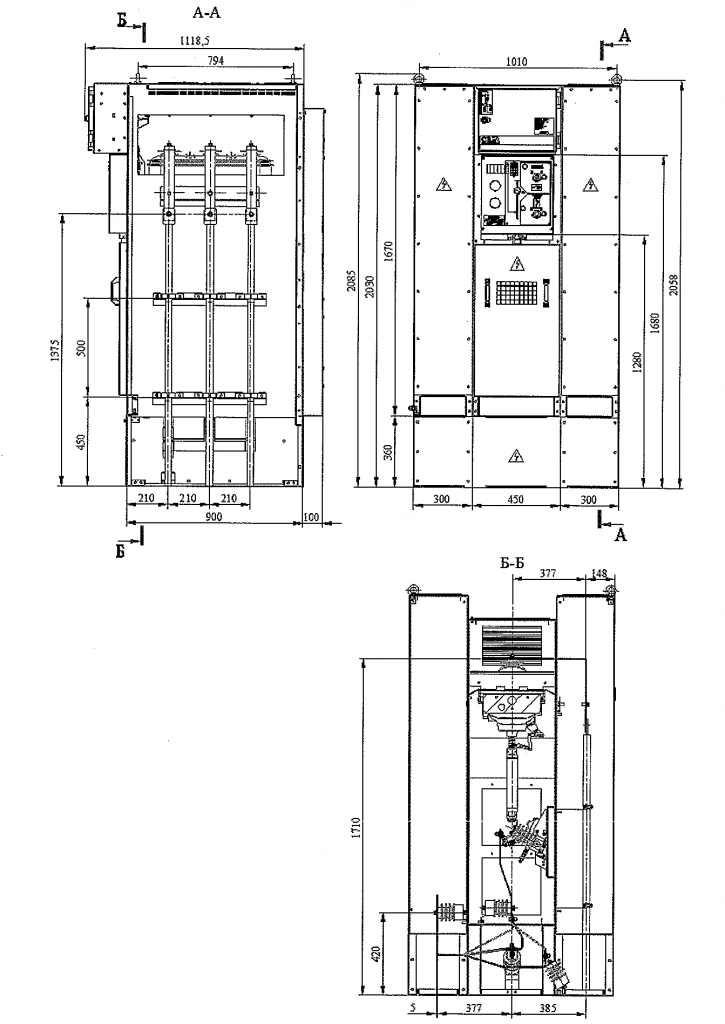

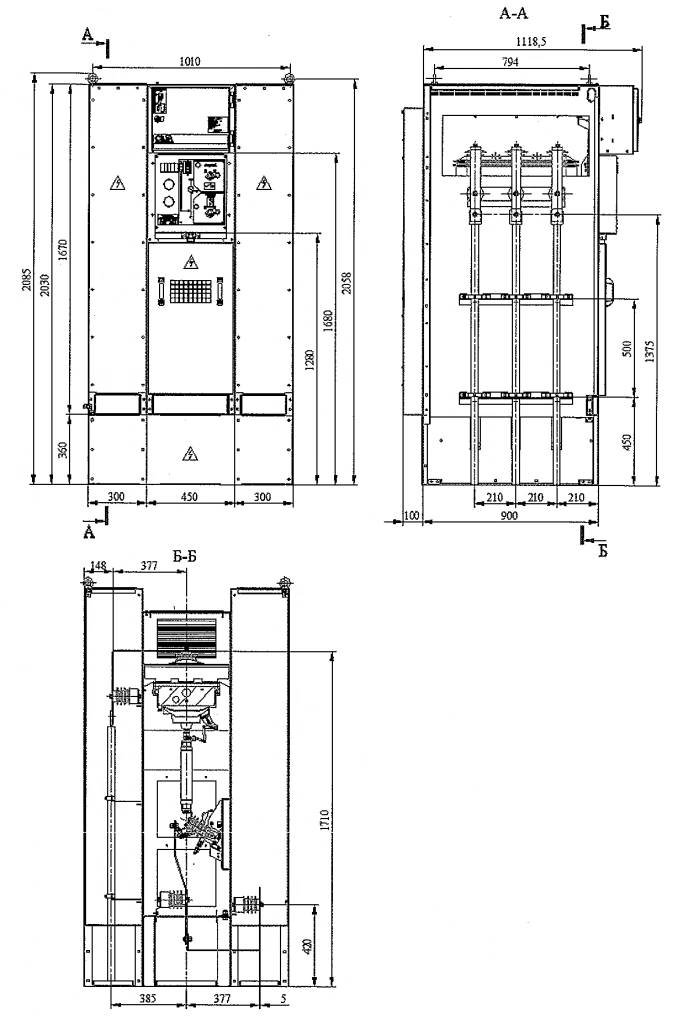

Рисунок Е.2 - Габаритные и установочные размеры ячеек КРУ-СВЭЛ-К-1.4 шириной 1000 мм.

Рисунок Е.2 - Габаритные и установочные размеры ячеек КРУ-СВЭЛ-К-1.4 шириной 1000 мм.



ПРИЛОЖЕНИЕ Ж. УСТАНОВОЧНЫЕ РАЗМЕРЫ ЯЧЕЕК КРУ ДЛЯ УСТАНОВКИ НА ФУНДАМЕНТ

(Справочное)

Рисунок Ж.1 - Установочные размеры ячеек КРУ-СВЭЛ-К-1.4

Рисунок Ж.1 - Установочные размеры ячеек КРУ-СВЭЛ-К-1.4



ПРИЛОЖЕНИЕ И. ТОЧКИ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКИХ СОПРОТИВЛЕНИЙ


(Справочное)

Рисунок И - Измерение сопротивлений главных цепей.

Рисунок И - Измерение сопротивлений главных цепей.



ПРИЛОЖЕНИЕ К. СХЕМА СТРОПОВКИ

(Справочное)

Рисунок К.1 - Строповка ячейки.

Рисунок К.1 - Строповка ячейки.
