1. НАЗНАЧЕНИЕ

Шкафы серии КРУ-СВЭЛ-К-3.1 предназначены для комплектования распределитель­ных устройств напряжением 35 кВ трехфазного переменного тока частотой 50 Гц систем с изолированной или заземленной через дугогасительный реактор нейтралью. КРУ должны со­ ответствовать требованиям ГОСТ 1 4693.

Вид климатиqеского исполнения «У», категория размещения «3», тип окружающей ат­ мосферы II по ГОСТ 15150.

Условия эксплуатации:

  • высота над уровнем моря не более 1000 м;

  • нижнее значение температуры окружающего воздуха минус 25 °С;

  • верхнее значение температуры окружающего воздуха пmос 40 °С;

  • относительная впажность воздуха 75% при 15°С (среднегодовое значение);

  • верхнее рабочее значение относительной влажности воздуха до 98% при 25°С

  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

  • рабочее положение в пространстве - вертикальное;

  • номинальный режим работы - продолжительный.

Шкафы не предназначены:

  • Для работы в помещениях, опасных в отношении пожара или взрыва;

  • Для работы в помещениях, среда которых содержит газы, испарения, химические отложения, токопроводящую пыль в концентрациях, снижающих параметры изделий в недо­пустимых пределах.

Структура условного обозначения шкафов серии КРУ-СВЭЛ-К-3.1

Пример записи обозначения ячейки КРУ при его заказе и в другой документации:

«Устройство комплектное распределительное КРУ-СВЭЛ-К-3. 1-01-35-25/1250 УЗ

ТУ ОЭТ.536.005». Расшифровывается: КРУ-СВЭЛ-К-3.1 по типовой схеме главных цепей 01, на номинальное напряжение 35 кВ, номинальный ток отключения выключателя 25 кА, номи­нальный ток ячейки 1250 А, климатического исполнения УЗ.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Ячейки по техническим характеристикам соответствуют требованиям технических условий ОЭТ.536.005 ТУ.
Технические данные, основные параметры и характеристикя КРУ, габаритные размеры приведены в Таблице 1:

Таблица 1 - Основные характеристики КРУ-СВЭЛ-К-3.1.
№ п/п Наименование параметра Значение параметра
1 Номинальное напряжение, кВ 35
2 Наибольшее рабочее напряжение, кВ 40,5
3 Номинальный ток главных цепей, А 1250; 2500
4 Номинальный ток сборных шин, А 1250; 2500
5 Номинальньй ток трансформаторов тока, А 50; 100; 150; 200; 300; 400; 600; 800;
1000; 1500; 2000; 2500*
6 Номинальный ток отключения выключателей, встроенных в КРУ, кА 25; 31,5
7 Номинальный ток электродинамической стойкости (амплитуда), кА 64; 81
8 Ток термической стойкости (кратковременный ток), кА 25; 31,5
9 Время протекания тока термической стойкости, с:
для главных цепей
для заземляющих ножей (заземлителей)

3
1
10 Номинальное напряжение вторичных цепей цепи защиты, управления и сигнализации, В:
постоянный (выпрямленный) ток
переменный
цепи завода двигателя пружины, В:
постоянный (выпрямленный) ток
переменный
цепи освещения ячейки, В:
переменный
цепи электромагнитной блокировки, В:
постоянный


110; 220
220

110; 220
220

36

220
11

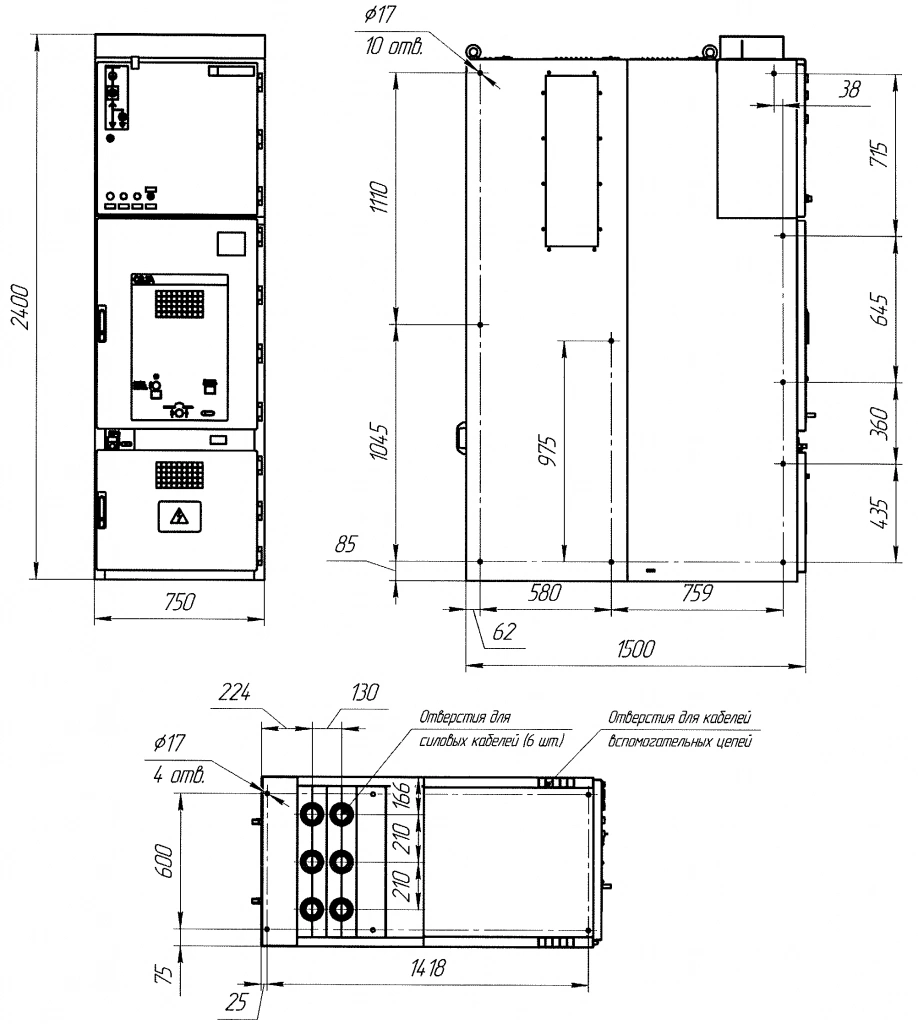

Габаритные размеры основных шкафов, мм:
ширина;
глубина;
высота.

1200 (1800**)
2500
2400
12
Масса, кг
с высоковольтными выключателями 1250 А
с высоковольтными выключателями 2500 А
с трансформаторами напряжения

1700-2200
2200-2400
1500
13 Срок службы до списания, лет не менее: 30

Примечание:
* - по заказу потребителя допускается применять в ячейках КРУ-СВЭЛ-К-3.1 трансформаторы тока с малым коэффициентом трансформации, электродинамическая и термическая стойкость которых меньше стойкости главных цепей ячеек КРУ-СВЭЛ-К-3.1
** ширина ячейки ТСН
Схемы главных цепей шкафов КРУ-СВЭЛ-К-3.1 на 35 кВ указаны в приложении Г. Классификация исполнений шкафов КРУ приведена в Таблице 2.

Таблица 2 - Классификация КРУ-СВЭЛ-К-3.1.
№ п/п Наименование параметра Значение параметра
1 Уровень изоляции по ГОСТ 1516.3
Нормальная (уровень б)
2 Вид изоляции
Комбинированная (воздушная и твердая)
3 Наличие изоляции токоведущих частей
С неизолированными или частично изолированными шинами
4 Наличие выдвижных элементов
С выдвижными элементами
5 Вид линейных высоковольтных присоединений Кабельные
6 Условия: обслуживания
С двухсторонним обслуживанием
7 Степень защиты по ГОСТ 14254*
1) Спереди, сзади, с боковых сторон крайних в ряду ячеек 1250 А- IP4X в стандартном исполнении
2) Сверху ячеек- IРЗХ в стандартном исполнении
3) Спереди, сзади, с боковых сторон крайних в ряду ячеек - 2500А - IРЗХ
4) Спереди, сзади, с боковых сторон крайних в ряду ячеек - IP4X по требованио заказчика
8 Вид основных ячеек
КРУ-СВЭЛ-К-3.1 в зависимости от встраиваемой аппаратуры и присоединения
С вакуумными выключателями VD4  фирмы АВВ
С ограничителями перенапряжения OПН фирмы ПОЛИМЕР-АППАРАТ
С трансформаторами тока типа TЛК-35 фирмы СЗТТ
С трансформаторами напряжения типа ТJР 7 (7.1) фирмы АВВ
9 Наличие дверей в отсеке выдвижного элемента шкафа Шкафы с дверью
10 Вид управления:
силовым выключателем
выдвижного эпемента силового выкпючателя
выдвижного элемента
заземпителем

Местное и дистанционное
Местное и дистанционное**
Местное
Местное

* - При открьrrых дверях релейных шкафов и фасадных дверей степень защиты IP00.
** - Устанавливается отдельно по заказу.

Типы оборудования, применяемого в КРУ приведены в Таблице  3.

Таблица 3 - Тип применяемого оборудования.
Наименование оборудования Тип, марка Предприятие-изготовитель
Вакуумный выключатель VD4 АВВ
Ограничители перенапряжений ОПН протокол №60/12. ПОЛИМЕР-АППАРАТ
Измерительные трансформаторы тока ТЛК-35 СЗТТ
Измерительные трансформаторы напряжения: TJP 7 (7.1) АВВ
Микропроцессорные устройства защиты и автоматики REF 615RU
ЗАК №47/031-2010
Сириус
ЗАК №47/038-2013
АВВ

РАДИУС Автоматика
Системы оптической дуговой защиты различные различные

По согласованию с заводом-изготовителем в КРУ-СВЭЛ-К-3.1 возможно применение оборудования других предприятий-изготовителей.
В таблице 4 приведены основные параметры выключателей VD4, входящих в состав изделия.

Таблица 4 - Характеристики выключателей VD4.
№ п/п Обозначение параметра Значение параметра
1 Номинальное рабочее напряжение/наибольшее рабочее напряжение, кВ. 36/40;5
2 Номинальный ток, А. 630 1250; 1600;2000;2500
3 Номинальный ток отключения, кА. 25; 31,5
4 Номинальное напряжение цепей управления и вспомогательных цепей привода, В. 220
5 Собственное время отключения, мс. 45
6 Собственное время включения, мс. 60
7 Полное время отключения, мс. 60

3. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ


3.1. Шкаф КРУ

Шкафы КРУ обладают достаточной механической прочностью. обеспечивающей нормальные условия работы и транспортирования без каких-либо остаточных деформаций или повреждений, препятствующих их нормальной работе, выдерживают не менее указанного в ГОСТ 14693 числа циклов работы элементов, установленных в шкафу.

Корпус шкафа изготовлен на высокоточном оборудовании методом холодной штам­повки из высококачественного стального листа с антикоррозионным алюмоцинковым покрытием. Фасадные элементы шкафов (двери, крышки) и боковые панели изготовлены из углеро­дистой стали и имеют полимерное порошковое покрытие.

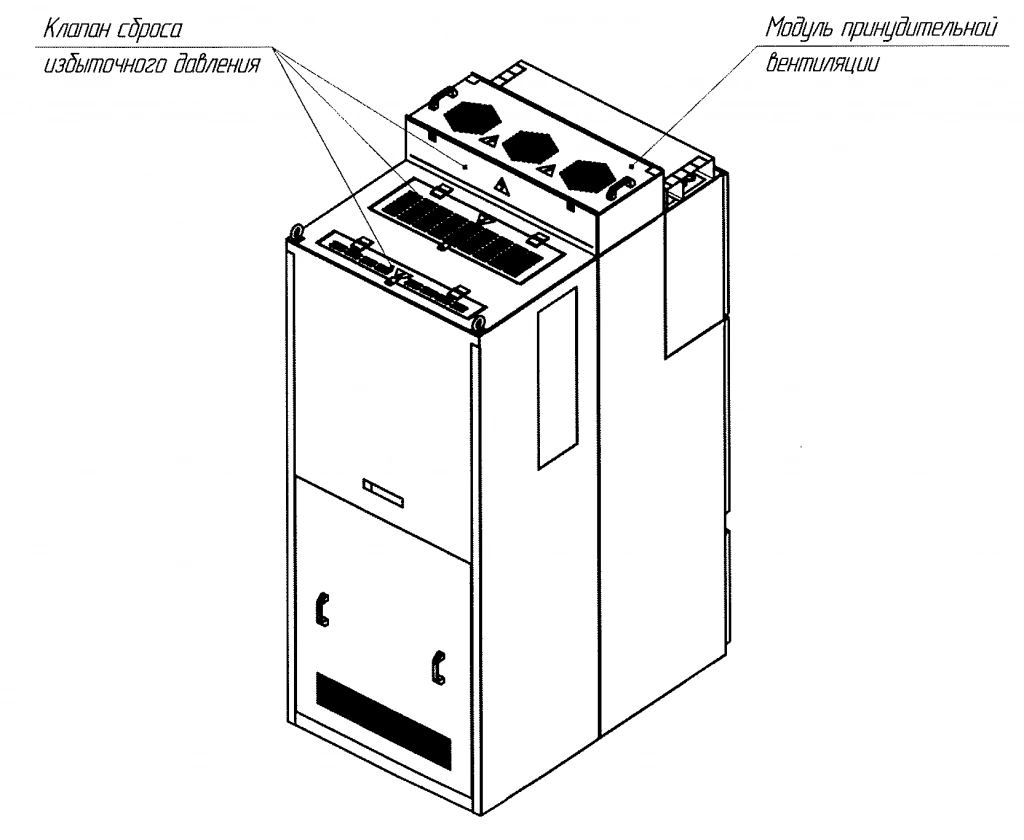

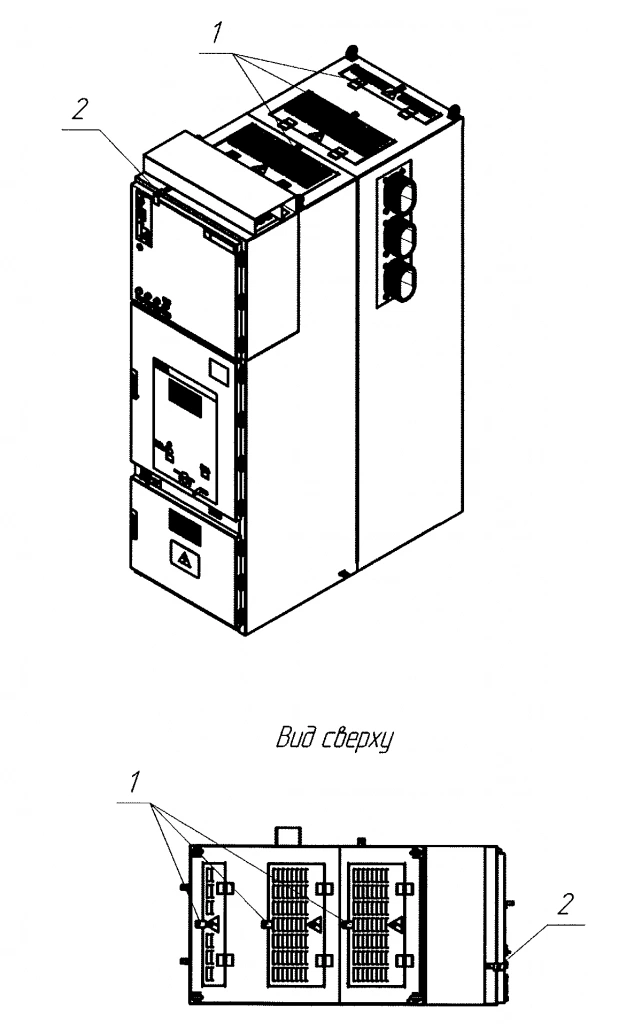

Конструкцией шкафов предусмотрены вентиляционные отверстия, обеспечивающие нормированный уровень охлаждения токоведущего контура главной цепи.

В отсеке выдвижного элемента и отсеке кабельного присоединения устанавливаются нагревательные элементы, которые автоматически включаются при температуре ниже минус 5 °С.

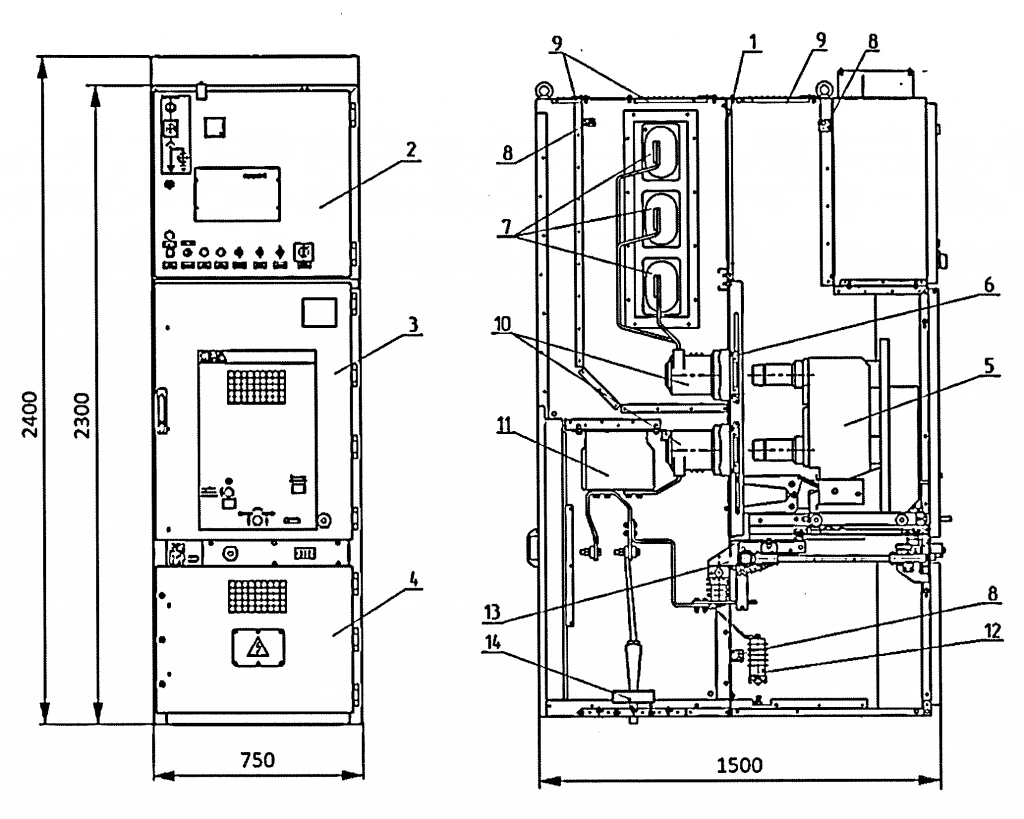

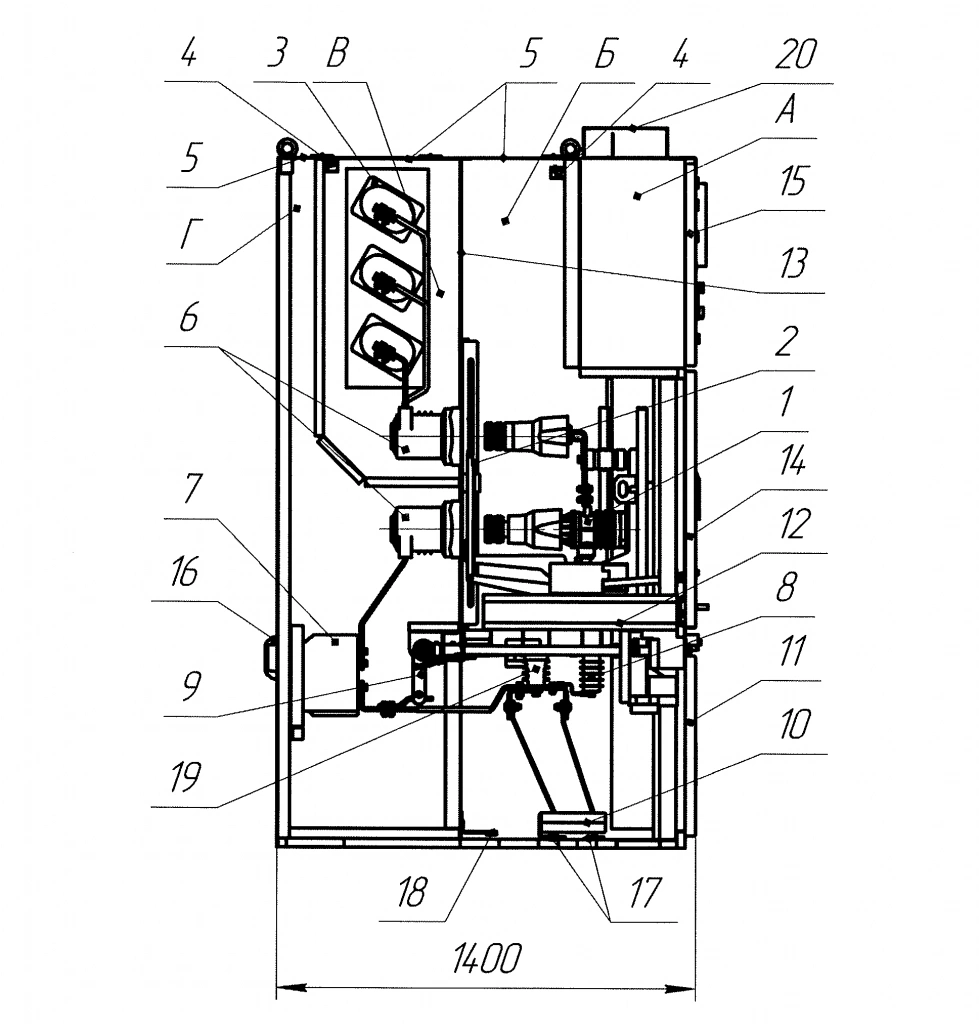

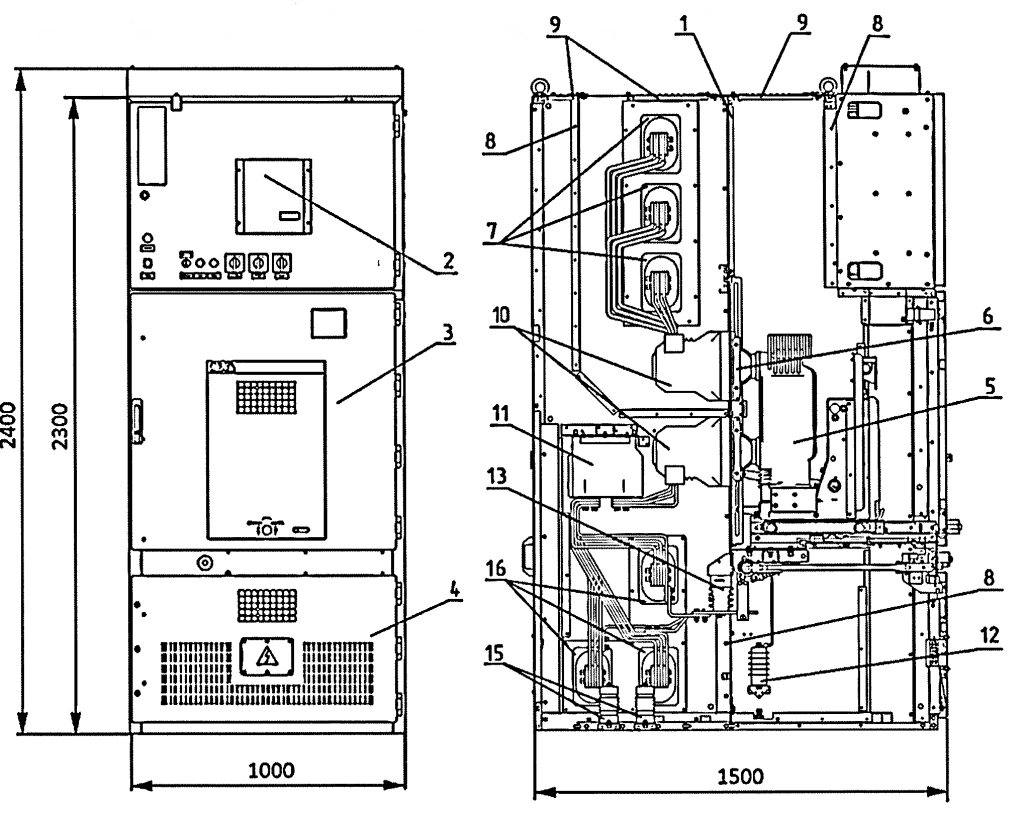

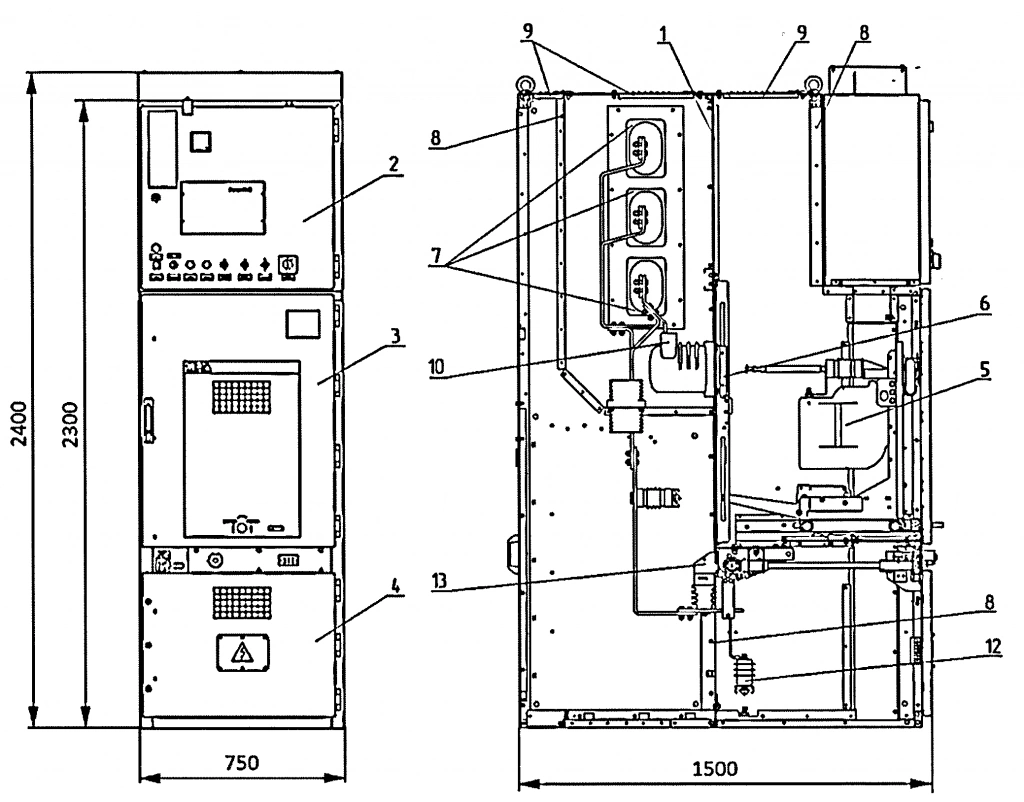

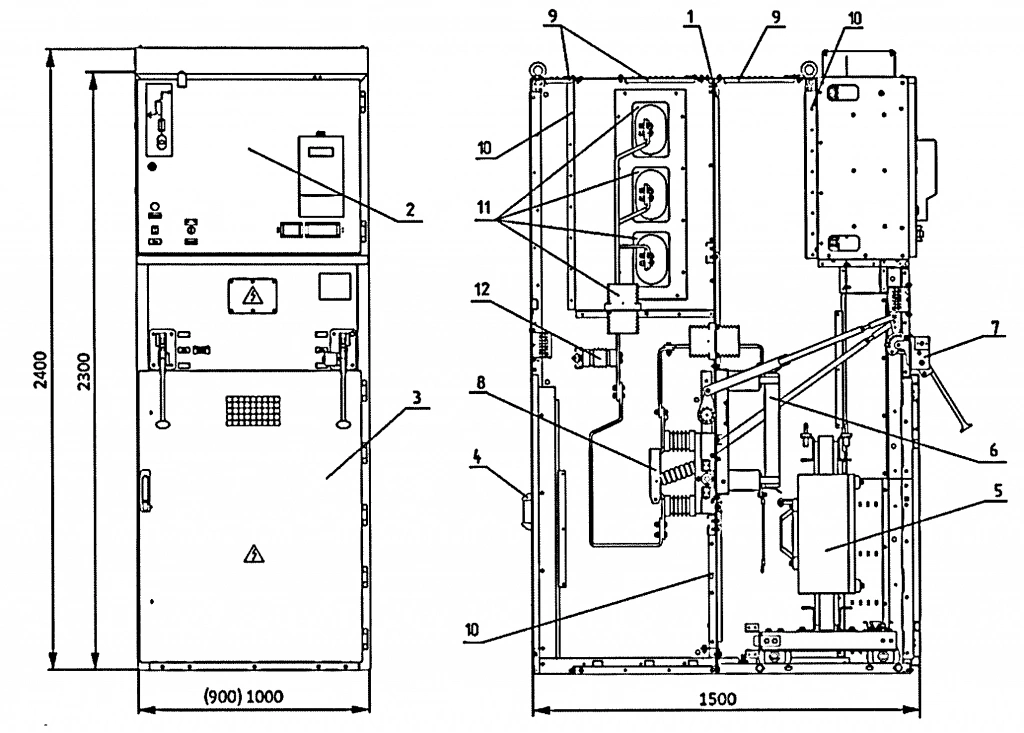

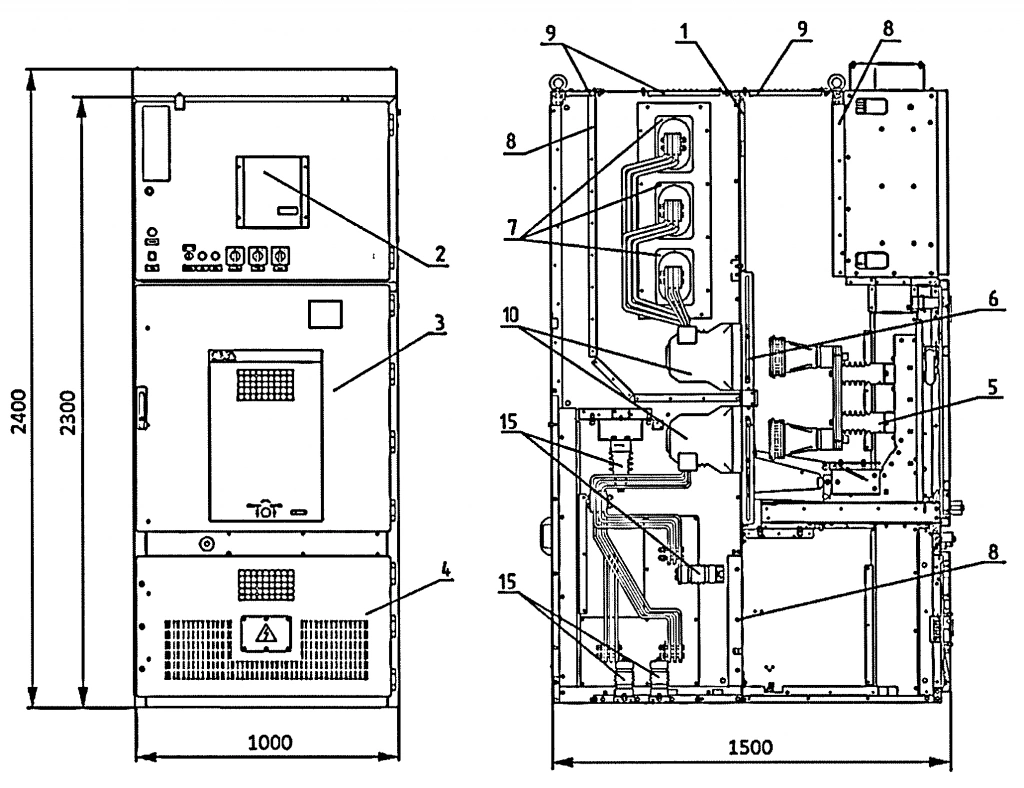

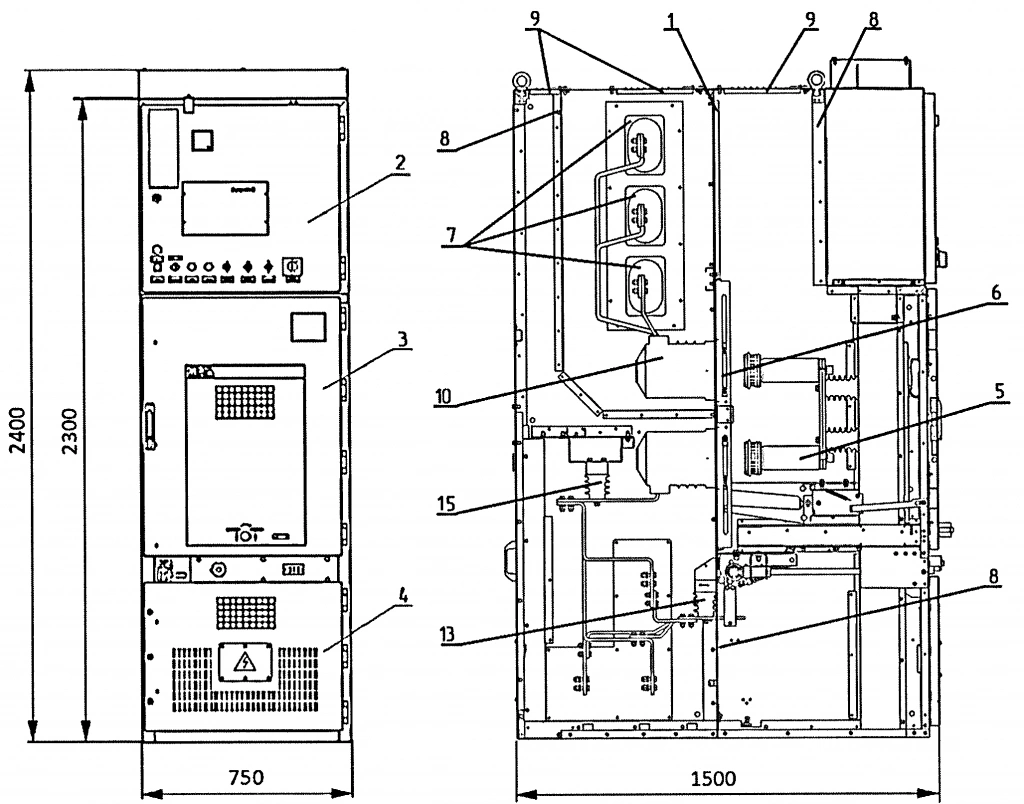

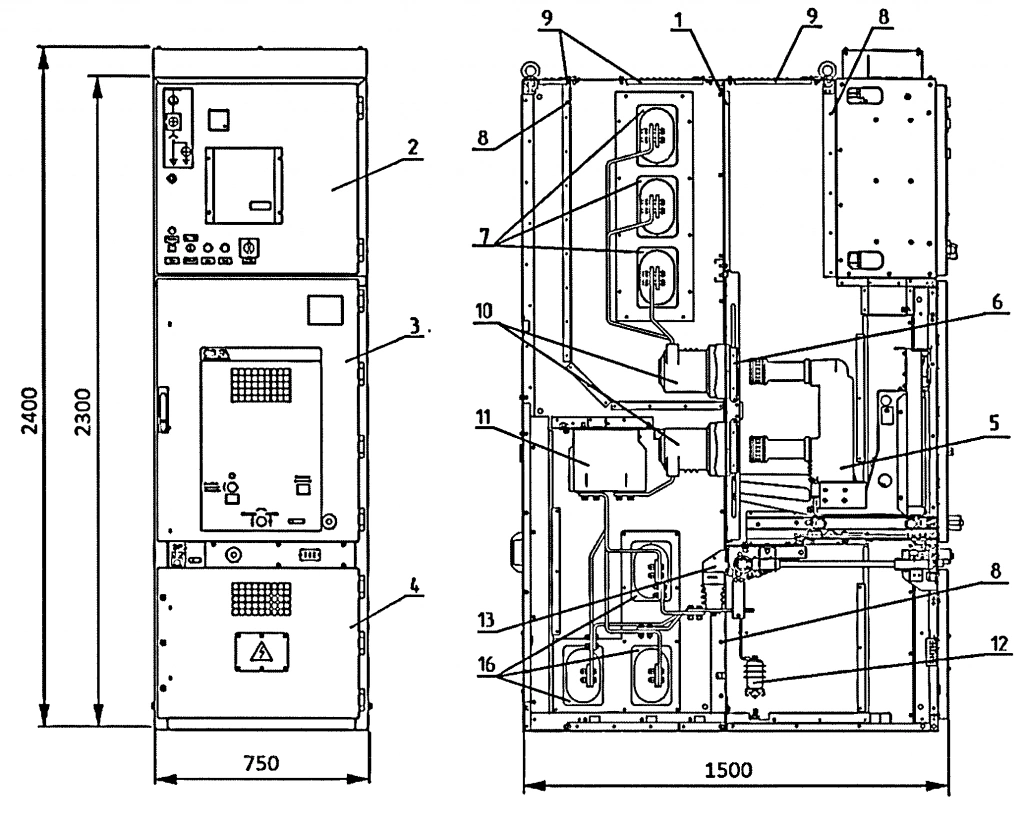

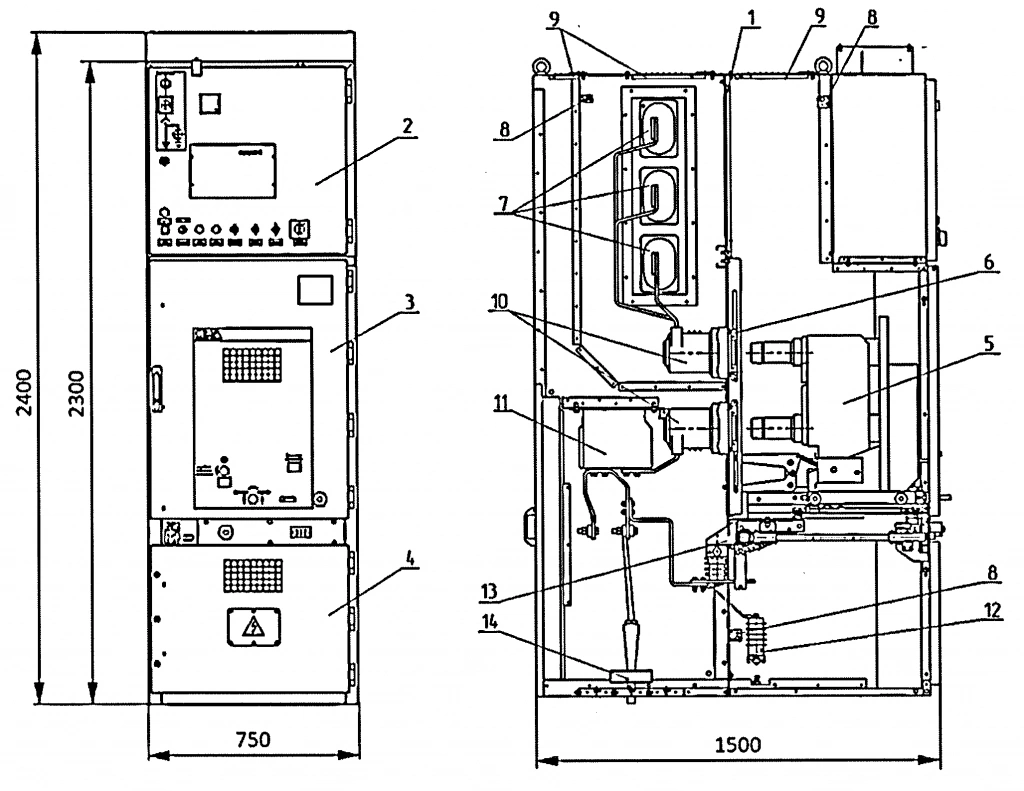

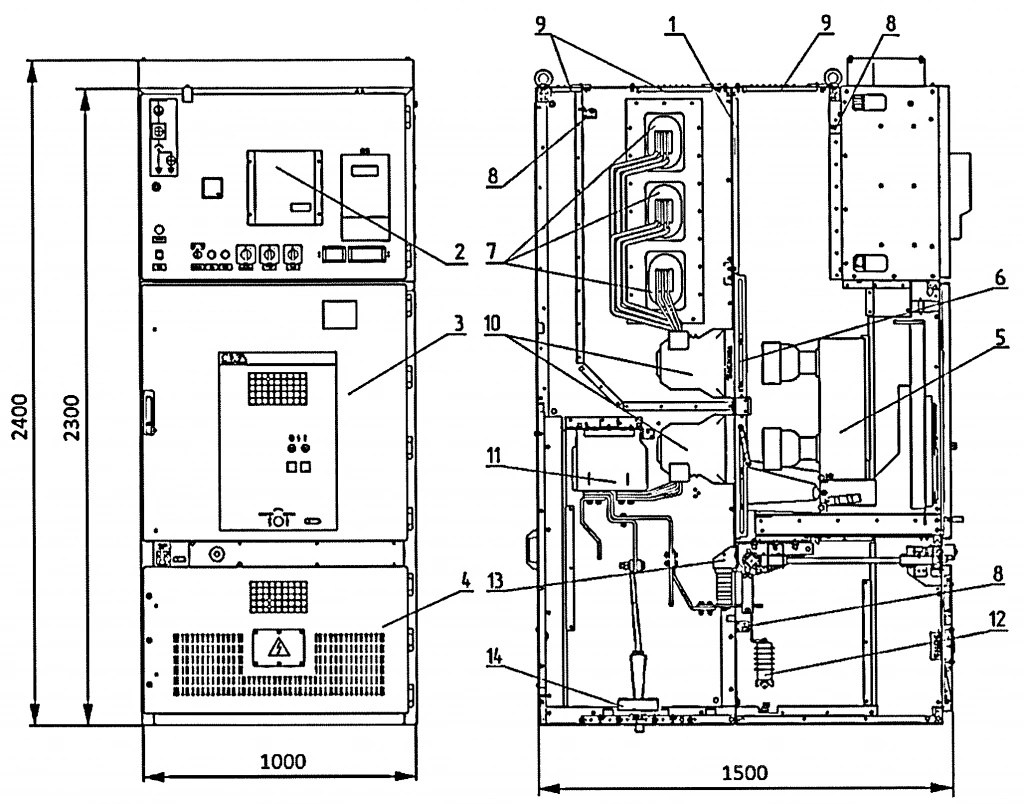

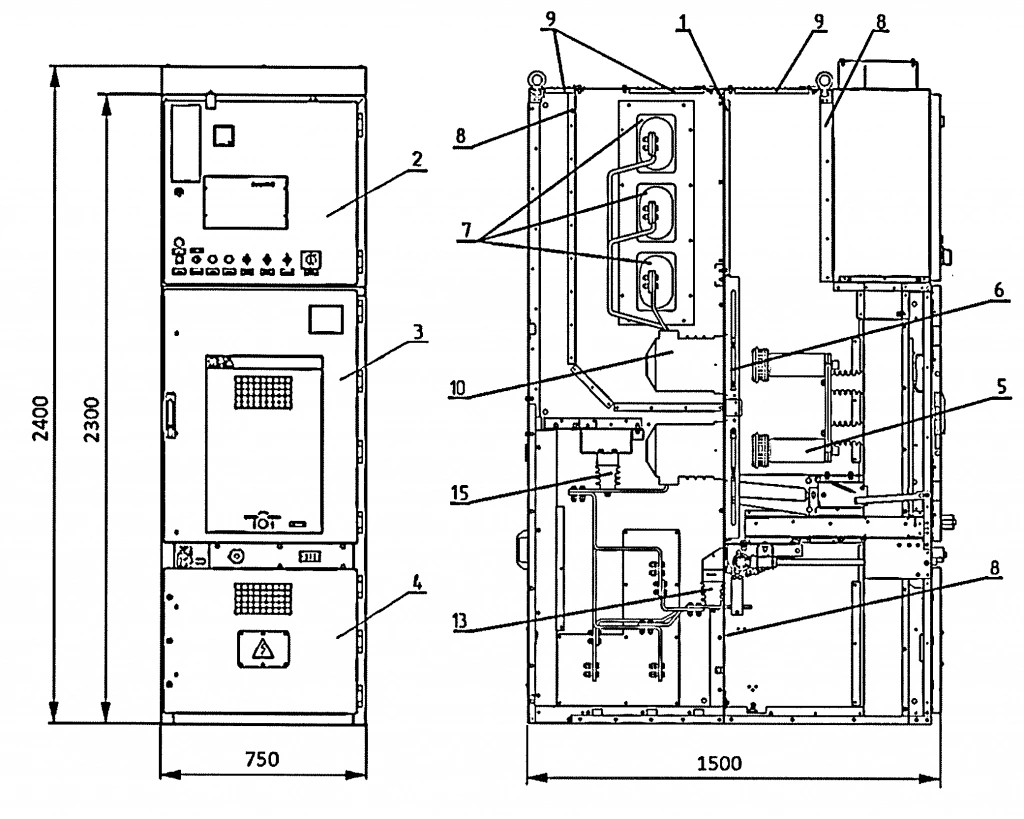

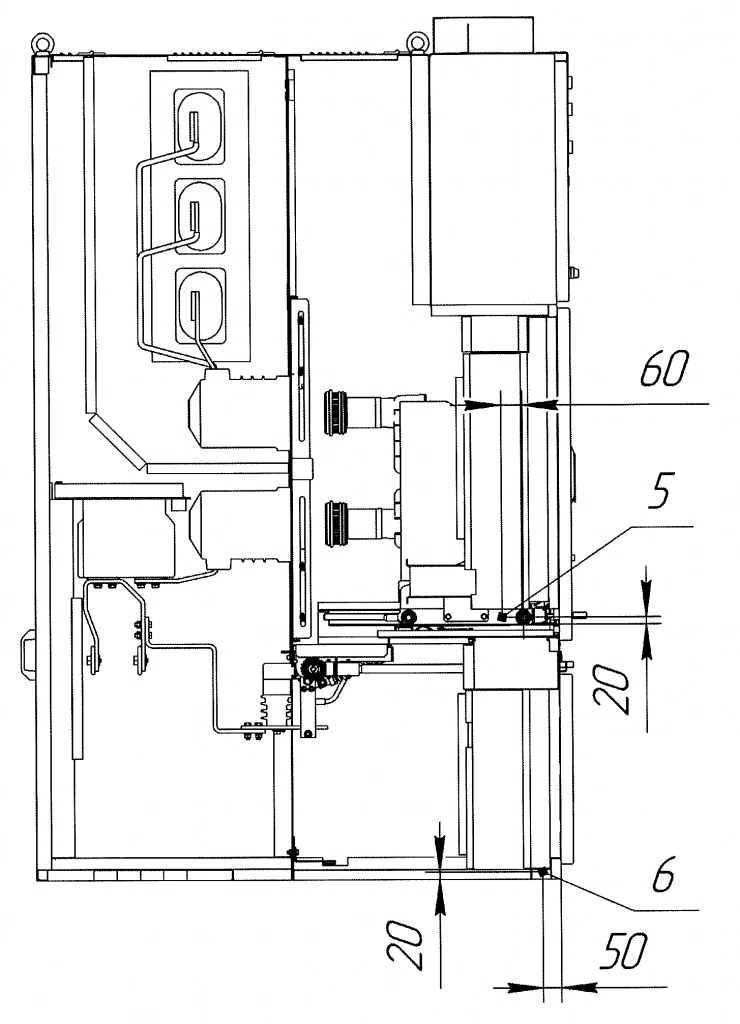

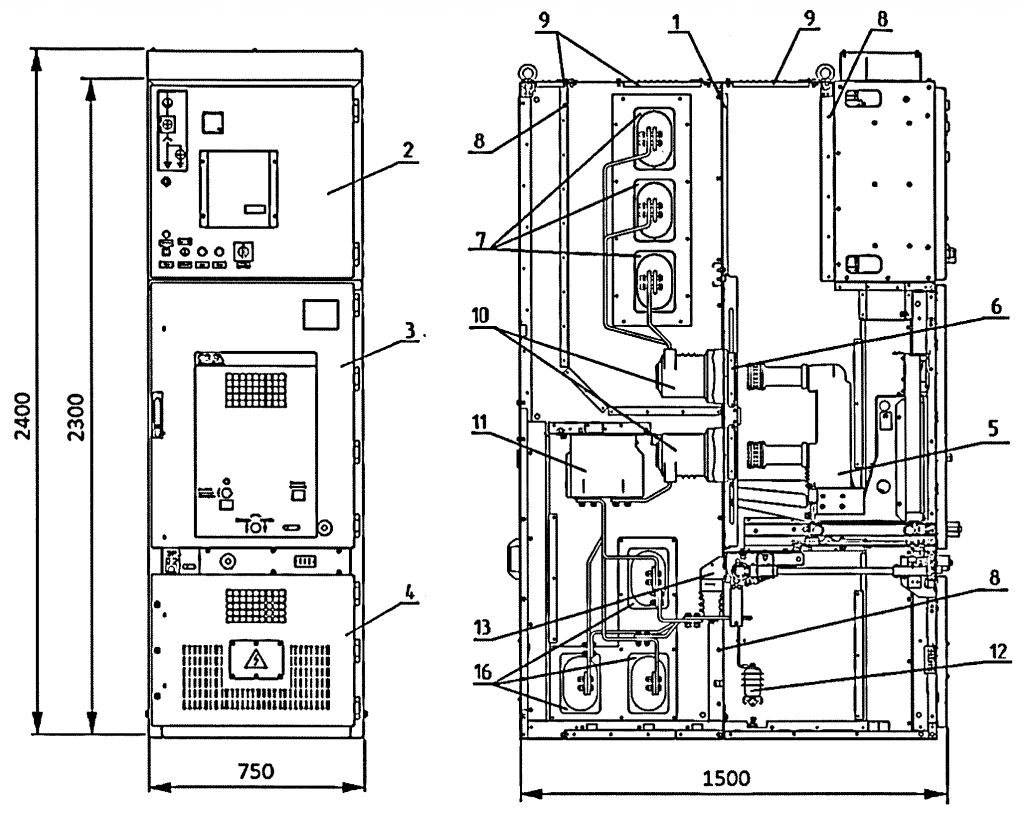

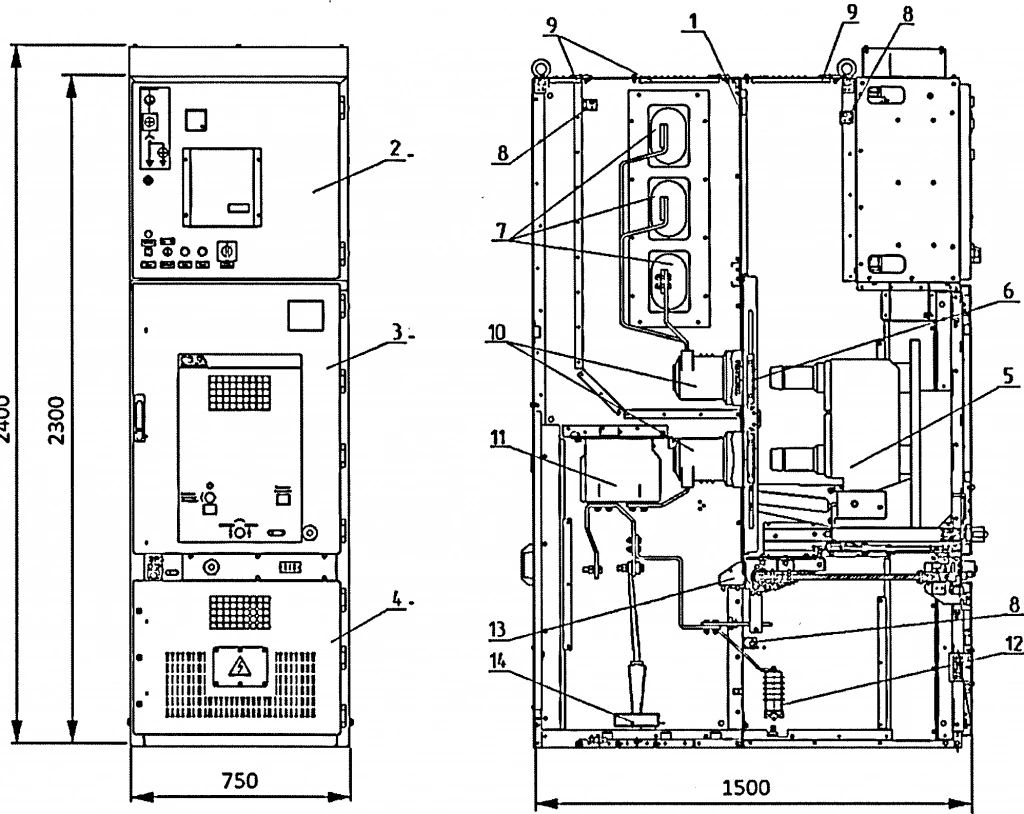

Рисунок 1 - Шкаф КРУ-СВЭЛ-К-3. 1-35 кВ (разрез).

Рисунок 1 - Шкаф КРУ-СВЭЛ-К-3. 1-35 кВ (разрез).

На рис. 1 показана ячейка КРУ двустороннего обслуживания. С задней стороны шкафа имеется съемная панель, обеспечивающая доступ в отсек присоединений.
С целью обеспечения безопасности при возникновении электрической дуги шкафы
КРУ разделены металлическими перегородками на четыре отсека:
А- отсек вспомогательных цепей (релейный шкаф),
Б - отсек выдвижного элемента,
В - отсек сборных шин,
Г - отсек присоединений.

3.1.1. Отсек вспомогательных цепей

В отсеке располагаются цифровые устройства защиты, управления и автоматики, при­боры контроля и учета электроэнергии, клеммные ряды и другая аппаратура вспомогательных цепей. На фасад отсека вынесены блок микропроцессорного устройства защиты и автоматики, прибор учета расхода электроэнергии, мнемосхема, кнопки управления и аппаратура местной сигнализации (рис. 2).

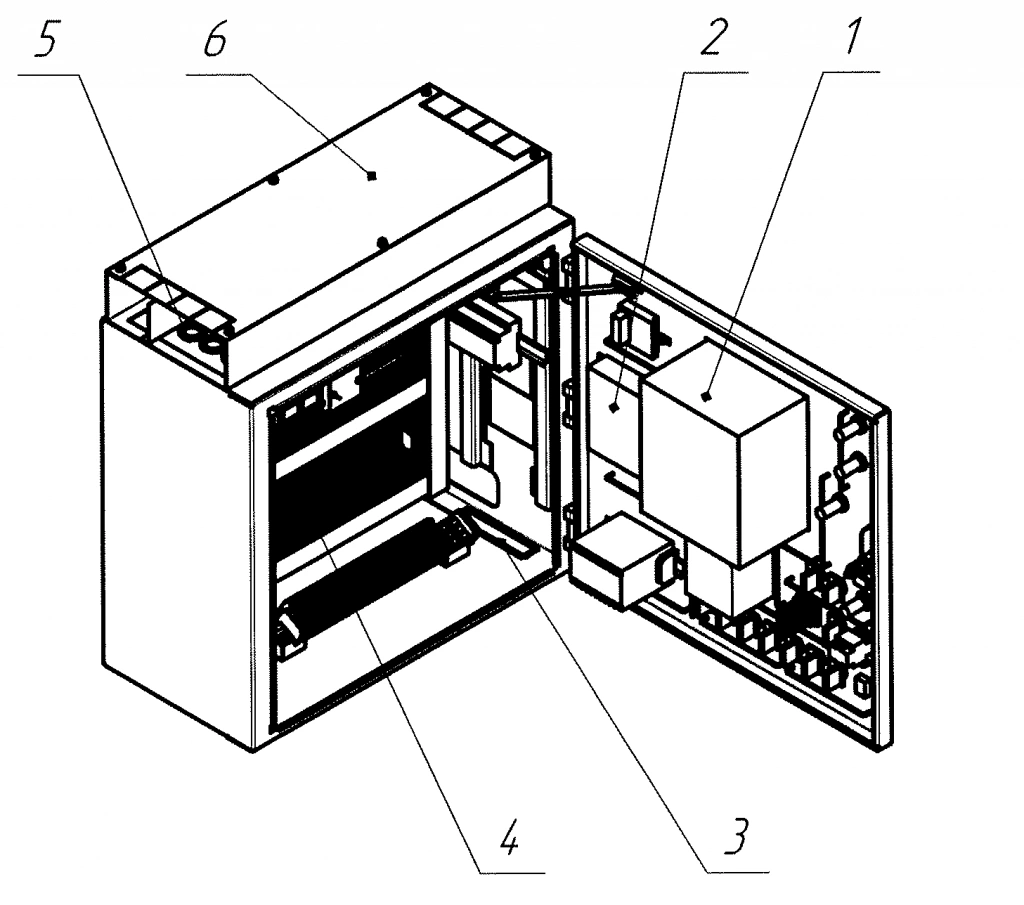

Рисунок 2 - Релейный шкаф.

Рисунок 2 - Релейный шкаф.

3.1.2. Отсек выдвижного элемента

Отсек выдвижного элемента состоит (см. рис.1 поз. Б):

  • Выдвижного элемента;

  • Двери с многоточеqпым замком;

  • Шторочного механизма;

  • Проходных изоляторов с неподвижными стержневыми контактами;

  • Съемной металлической перегородки, обеспечивающей доступ в отсек присоединений;
  • Съемной металлической перегородки, обеспечивающей доступ в отсек сборных шин;

  • Клапана сброса избыточного давления;

  • Блокировки шторки заземлителя от положения выдвижного элемента;

  • Блокировки открытия двери отсека от положения выдвижного элемента; Датчика дуговой защиты (по заказу);

  • Антиконденсатноrо нагревательного элемента (по заказу).

Дополнительно по заказу возможно установить на дверь, электромагнитный блок­ замок, препятствующий перемещению КВЭ с целью реализации оперативной блокировки.

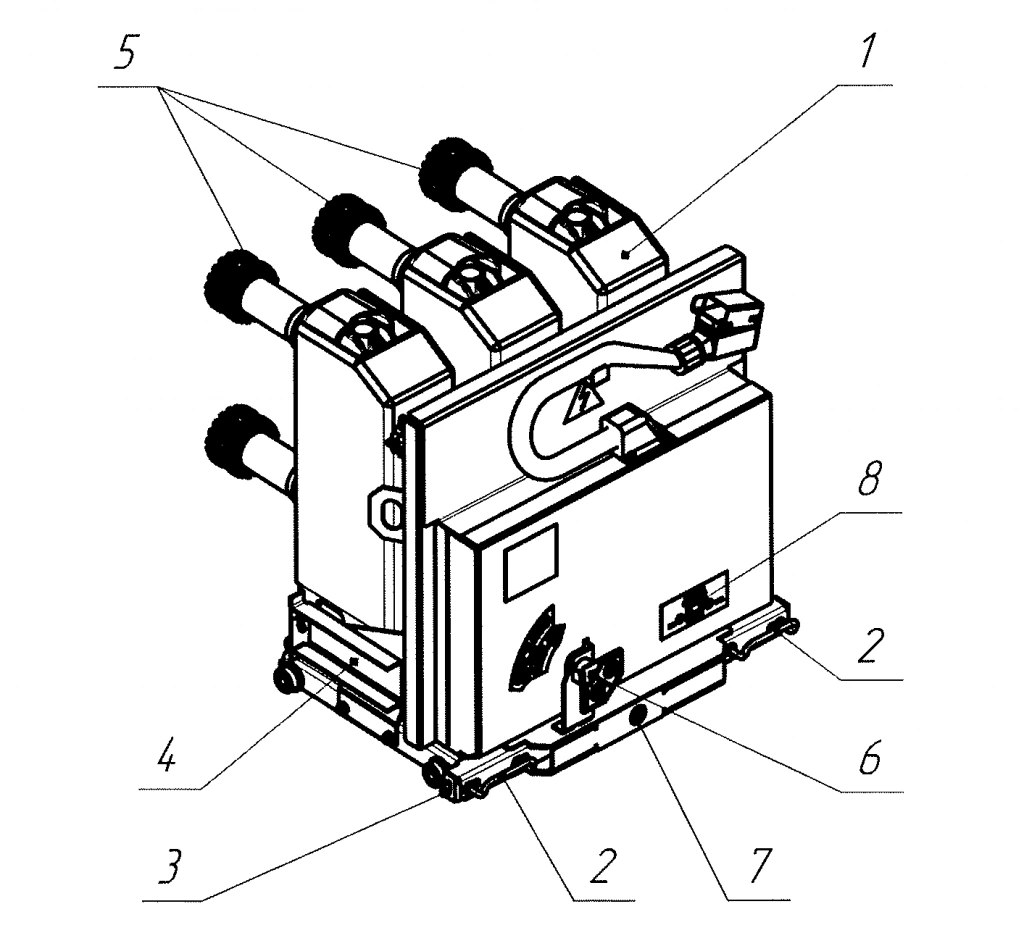

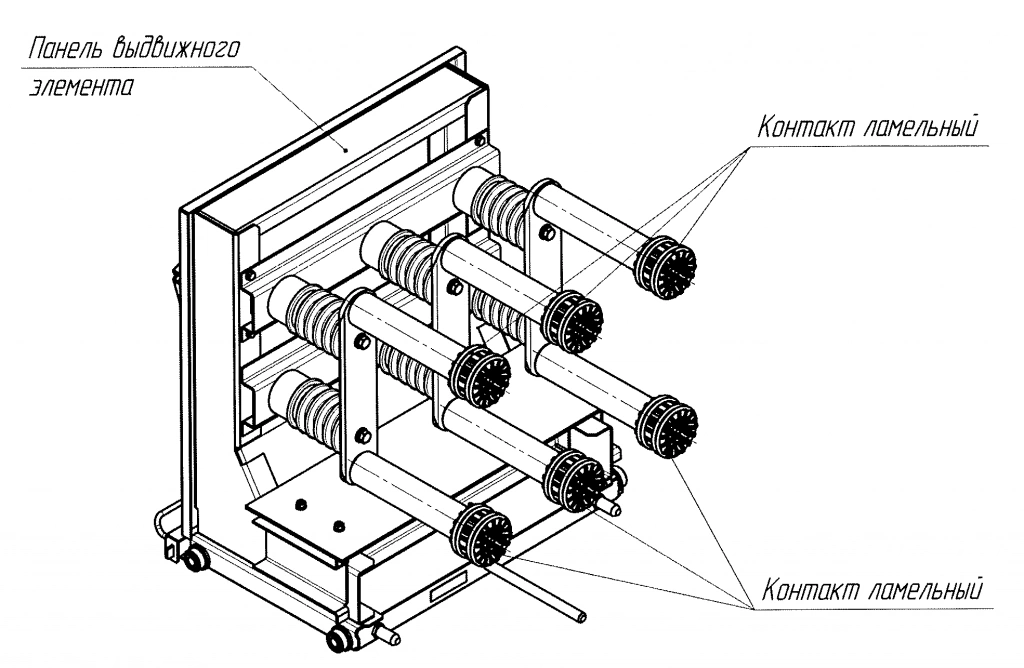

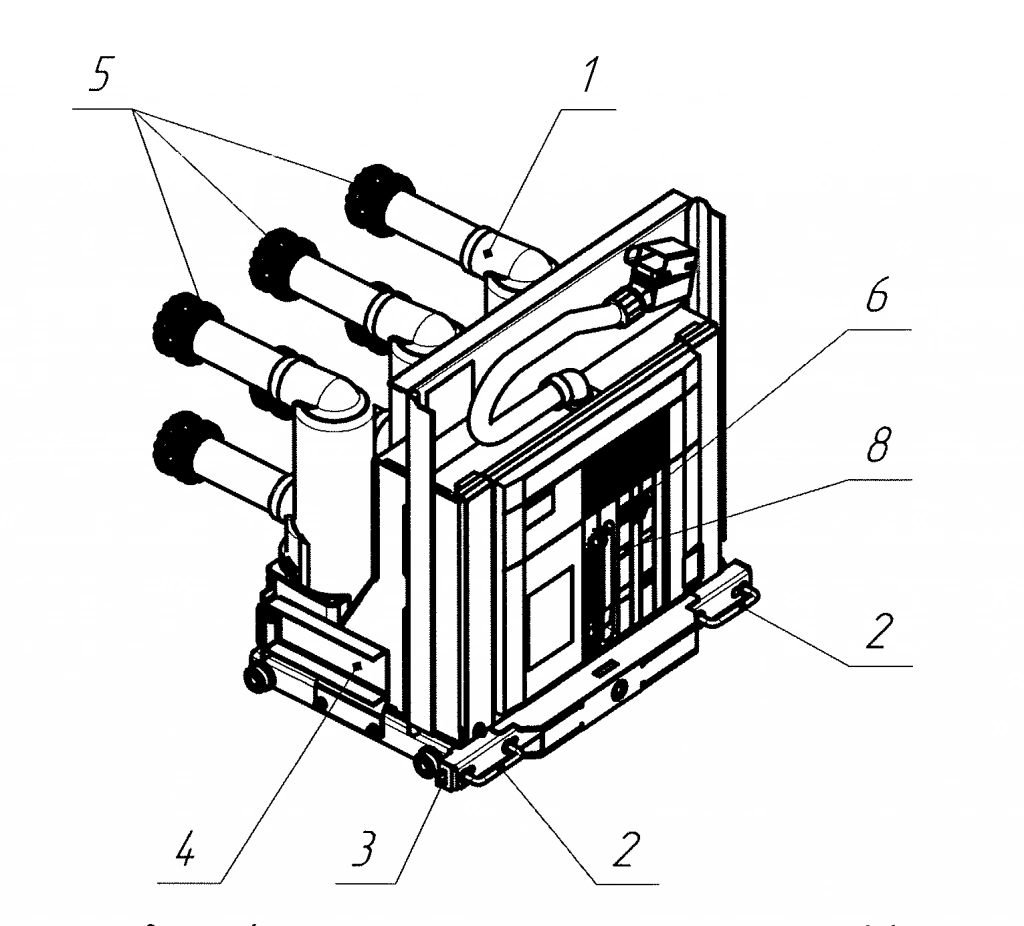

Рисунок З - Выдвижной элемент.

Рисунок З - Выдвижной элемент.

Выдвижной элемент обеспечивает перемещение вакуумного выключателя из контроль­ного положения в рабочее и обратно посредством вращения рукояткой вала, находящегося в кассетном основании. Расфиксация КВЭ для вывода в ремонтное положение производится по­ средством перемещения ручек фиксатора (см. рис. 3) к центру.

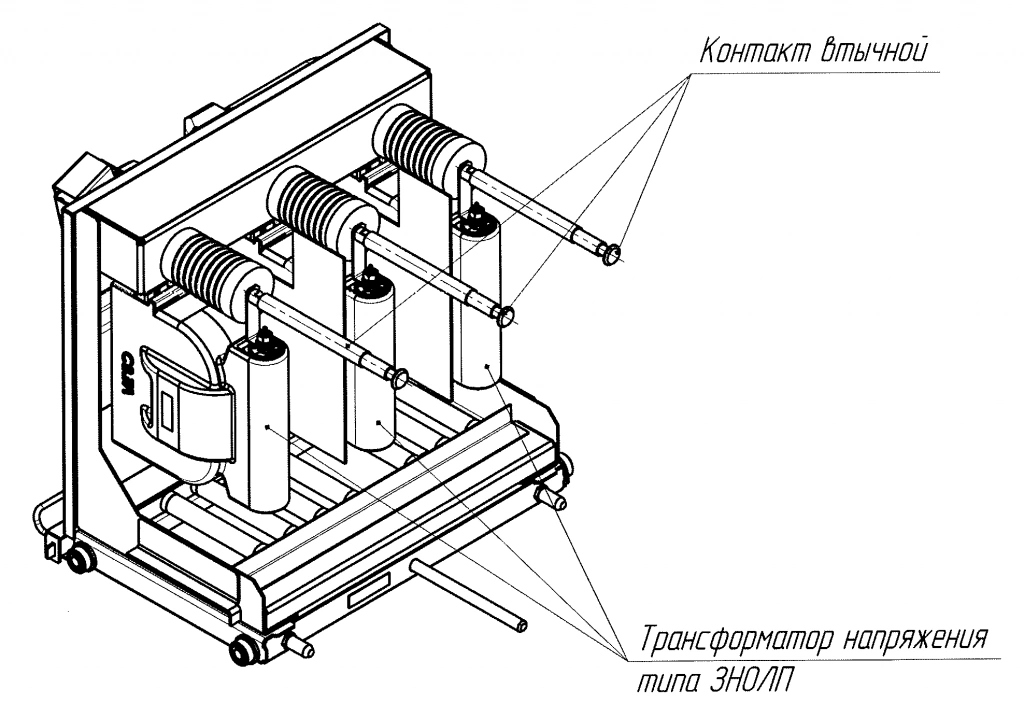

Аналогично устроены выдвижные элементы с шинным разъединителем и с трансфор­маторами напряжения.

Шторочный механизм автоматически закрывается при перемещении КВЭ из рабочего положения о контрольное, тем самым источает возможность прикосновения к токоведущим частям неподвижных контактов главной цепи, находящихся под напряжением и установленных в проходных изоляторах шкафа КРУ. Так же для исключения случайного прикосновения к токоведущим контактам ячейки имеется возможность фиксации верхней и нижней шторки с помощью навесных замков (в комплект поставки не входят).

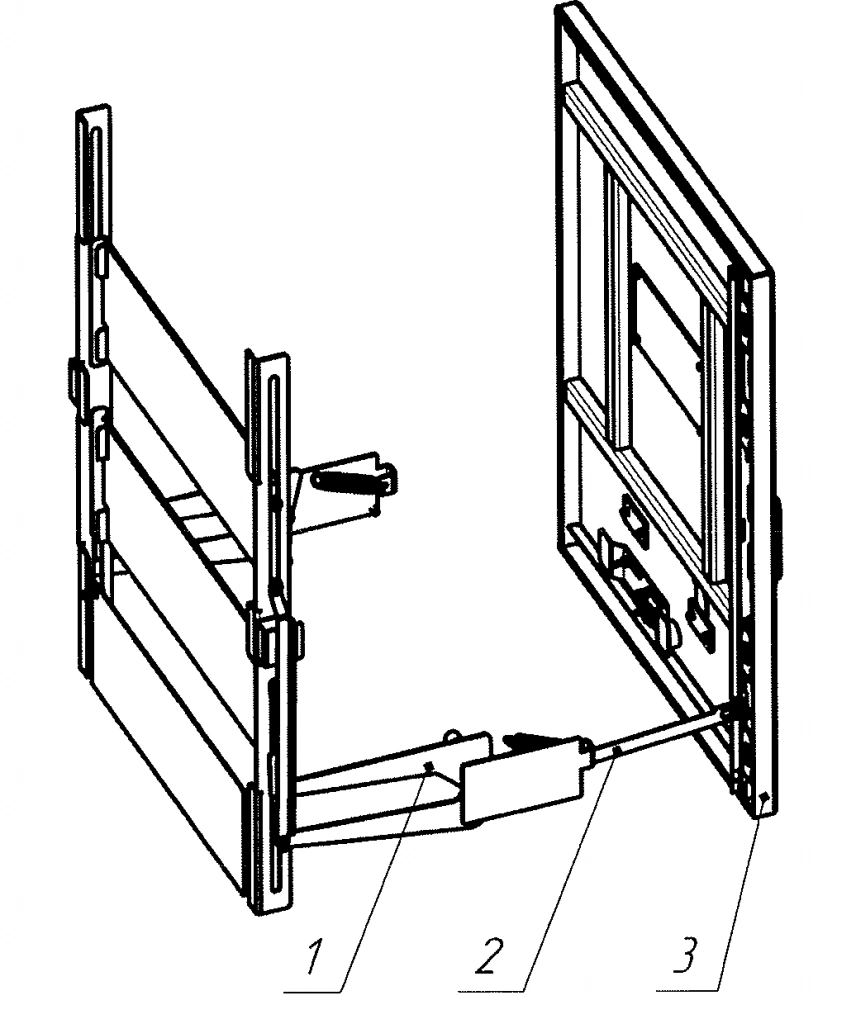

Рисунок 4 - Шторочный механизм.

Рисунок 4 - Шторочный механизм.

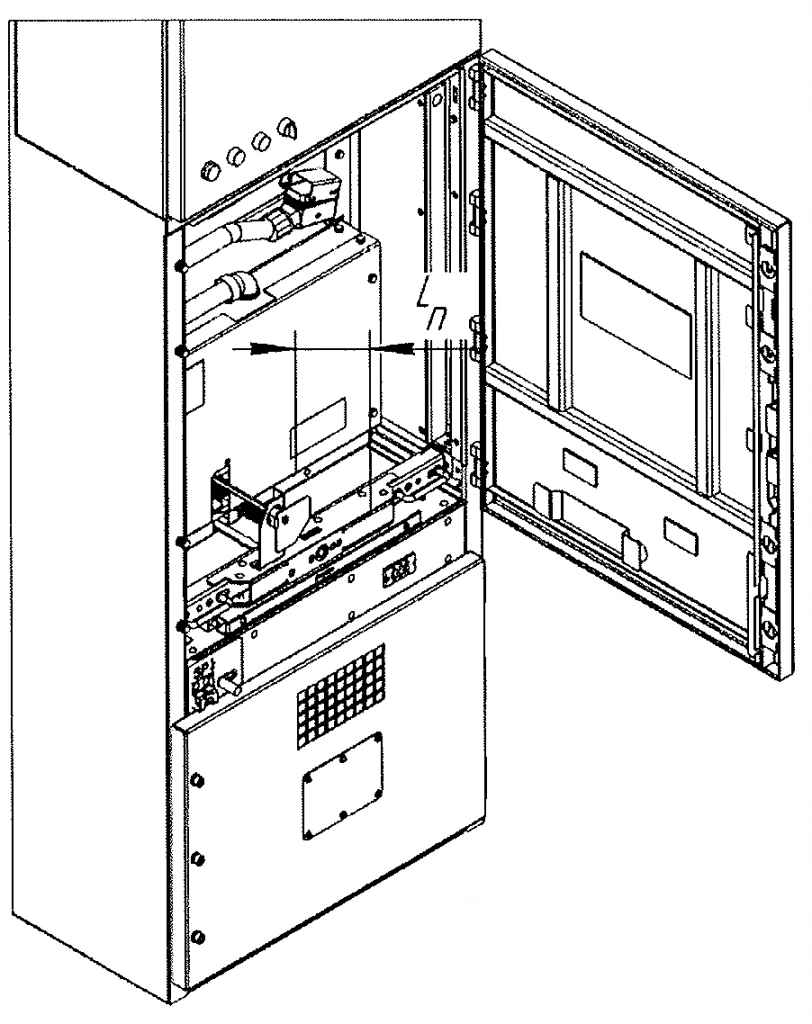

Отсек выдвижного элемента имеет фасадную поворотную дверь. Дверь открывается только в контрольном положении выдвижного элемента при закрытых шторках.
Допускается по согласованию с потребителем изготавливать шкаф КРУ, позволяющий открывать дверь отсека выдвижного элемента, как в контрольном, так и в рабочем положении выдвижного элемента.
Дверь имеет отверстие для установки рукоятки перемещения выдвижного элемента, окно наблюдения за положением выдвижного элемента и состоянием выключателя, а также отверстие для рычага ручного оперирования выключателем (рис. 5).

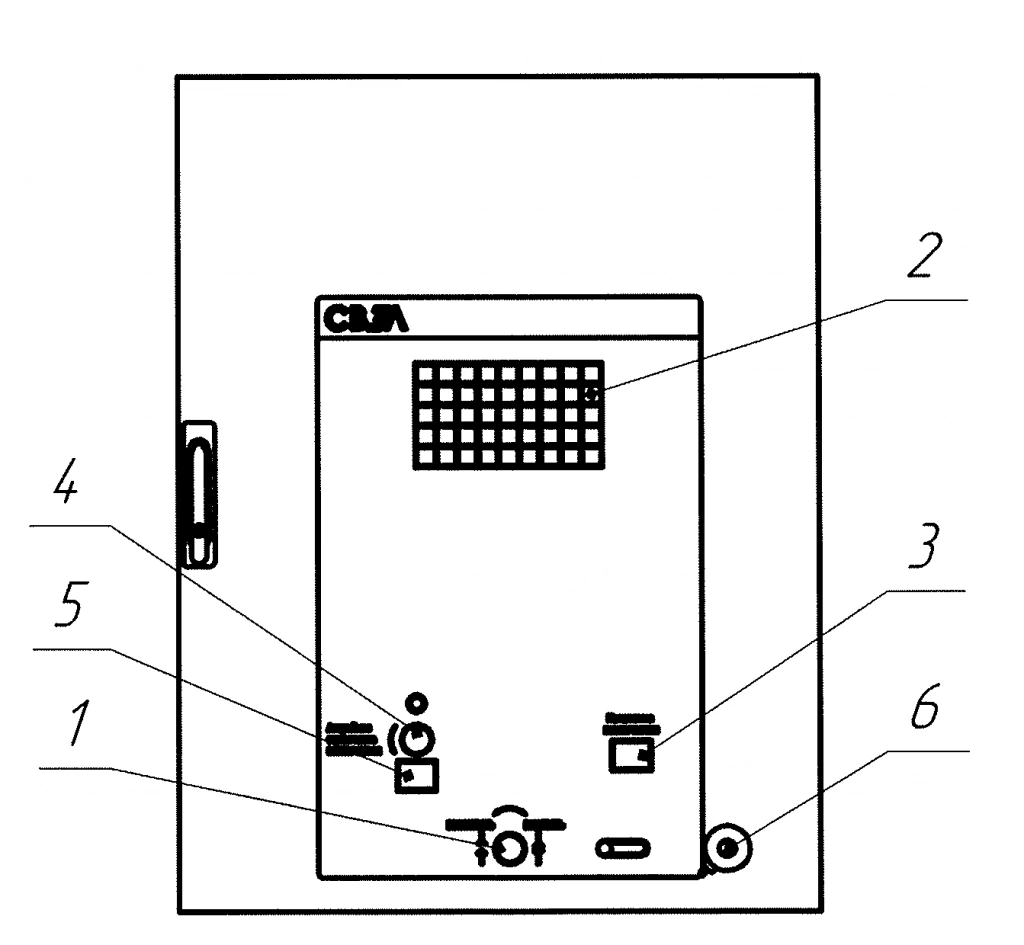

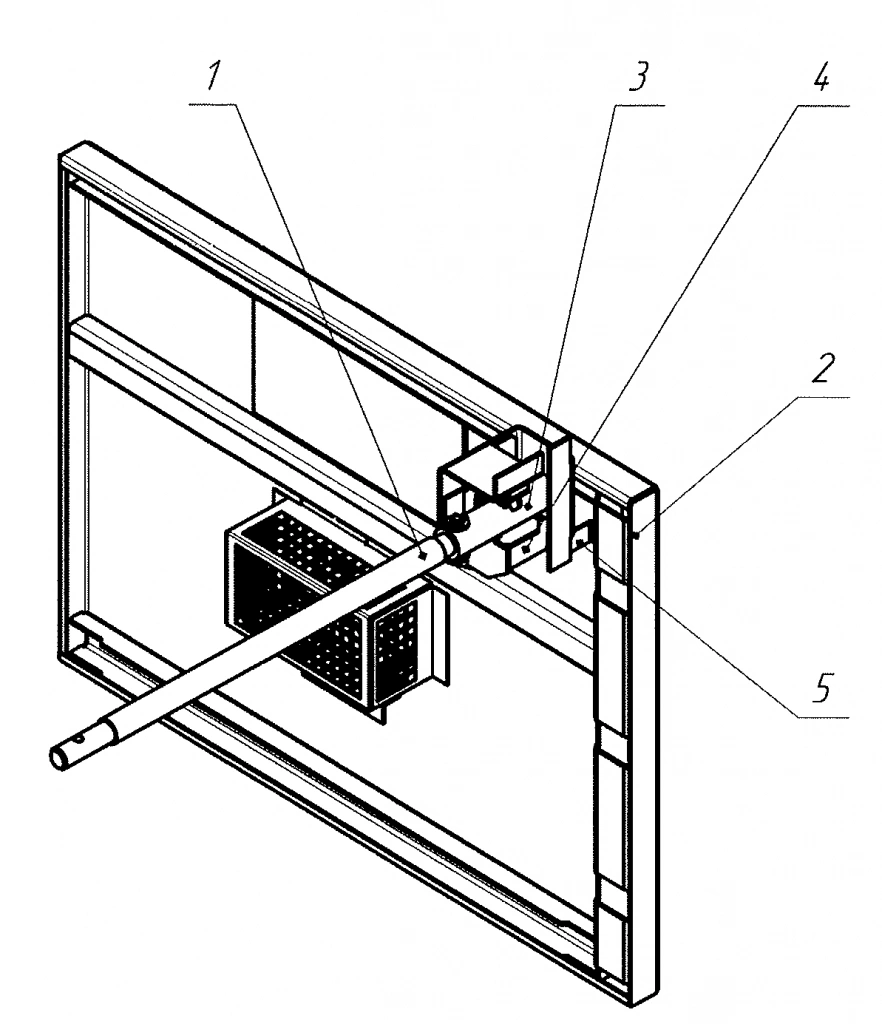

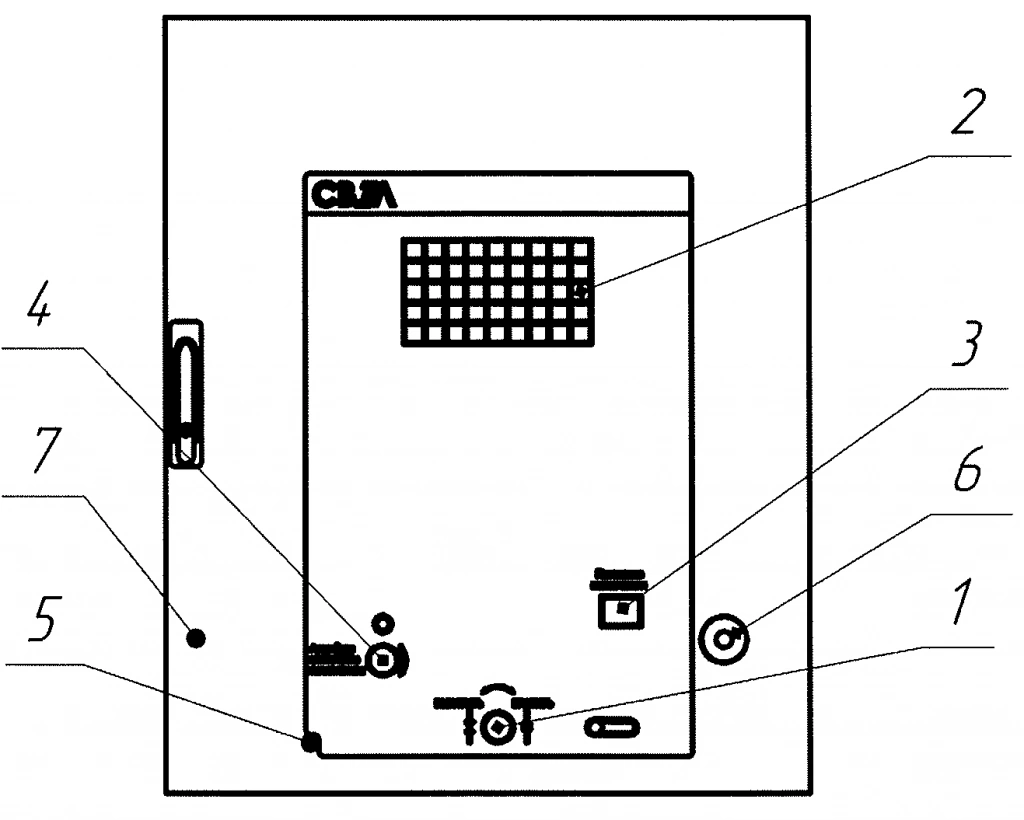

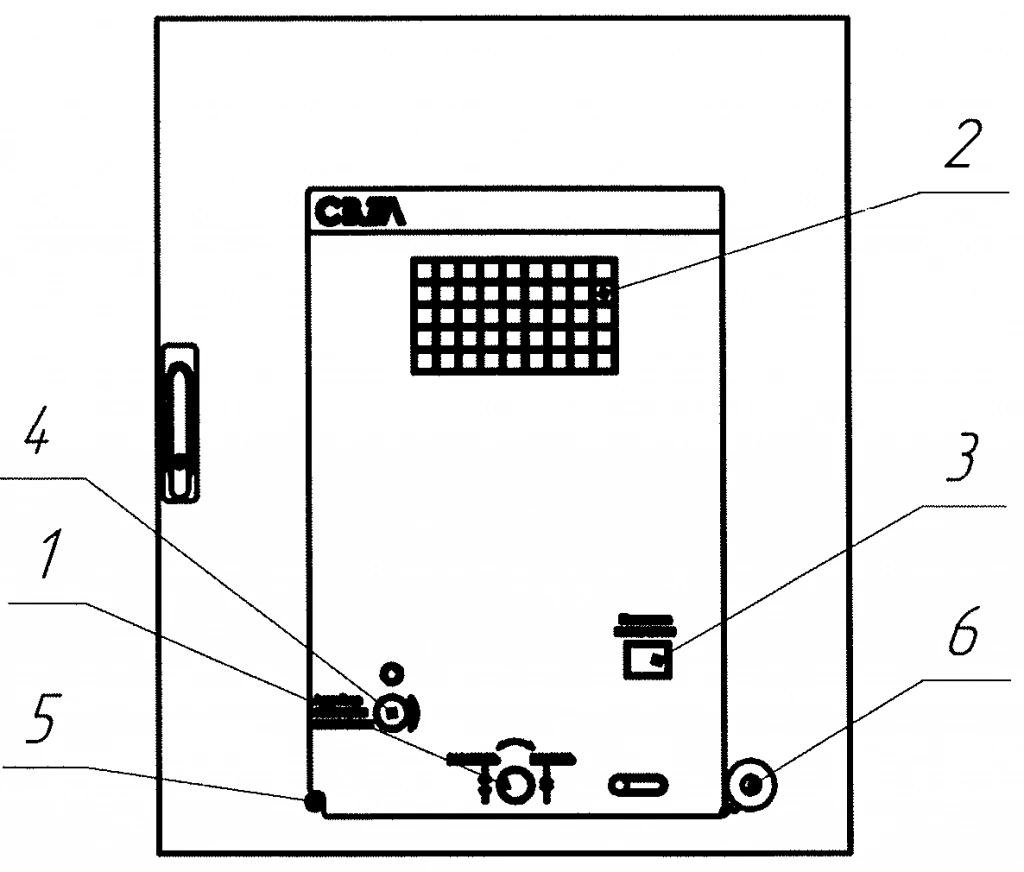

Рисунок 5 - Дверь отсека выдвижного элемента.

Рисунок 5 - Дверь отсека выдвижного элемента.

3.1.3. Отсек сборных шин

В отсеке сборных шин (см. рис.1 поз. В) размещаются отпайки сборных шин и сборные шины. В верхней части отсек закрыт поворотной крышкой (клапаном сброса избыточного давления).
Из отсека сборных шин в отсек выдвижного элемента шины вводятся через проходные изоляторы.
Сечение токоведущей шины зависит от тока сборных шин и номинального тока ячейки данные параметры указывается в опросном листе на заказ. На номинальные токи более 1250 А контактные площадки токоведущих шин покрываются серебром толщиной не менее 5 мкм.
Для предотвращения попадания электрической дуги и продуктов горения в соседнюю ячейку, при коротком замыкании, внури ячейки сборные шины проходят через проходные изоляторы.

3.1.4. Отсек присоединений

Отсек присоединений (см. рис.1 поз. Г) состоит:

  • Заземлителя с ручным приводом;
  • Трансформаторов тока;
  • Трансформаторов напряжения;
  • Трансформаторов тока нулевой последовательности;
  • Клапан сброса избыточного давления;
  • Нелинейные ограничители перенапряжения;
  • Лампы освещения;
  • Опорных изоляторов с делителями напряжения;
  • Хомутов крепления силовых кабелей 17.

Дополнительно по заказу возможно установить на боковую стенку переднего каркаса электромагнитный блок замок, препятствующий оперированию заземлителем.
Отсек рассчитан на подключение до трех высоковольтных однофазных кабелей с сече­нием 300 мм2 с установкой трансформаторов защиты от замыканий на землю и до трех одно­фазных кабелей (в каждой фазе) сечением до 630 мм2 без вышеуказанных трансформаторов.
Наружный диаметр однофазного кабеля должен быть не более 90мм.

4. РАЗМЕЩЕНИЕ И МОНТАЖ


4.1 Требования к месту установки

4.1.1. Строительная часть распределительноrо устройства (далее РУ) и монтаж шка­фов КРУ в РУ должны выполнятся в соответствии с приложениями А и Б.

4.1.2. Перед установкой шкафов КРУ должны быть закончены и приняты все основ­ные и отделочные работы, помещение очищено от пыли и строительного мусора, высушено и созданы условия, предотвращающие его увлажнение.

4.1.3. Отделку чистого пола в помещении подстанции рекомендуется производить по­сле окончания монтажа шкафов КРУ.

4.1.4. До начала монтажа необходимо проверить правильность выполнения закладных элементов основания под шкафы КРУ, проемов для прохода силовых и контрольных кабелей.

4.1.5. Закладные элементы РУ должны быть выполнены из рихтованных швеллеров №10 или №12.

4.1.6. Отклонение от плоскостности несущих поверхностей швеллеров не должна пре­ вышать 2 мм на площади основания шкафа КРУ и не более 5 мм на всей длине пяти шкафов КРУ. При необходимости швеллеры должвы быть выровнены с применением металлических пршшадок.

4.1.7. Закладные швеллеры РУ в двух местах должны быть соединены с контуром за­земления полосовой сталью сечением не менее (40х4) мм2


4.2. Монтаж шкафов

4.2.1. Монтаж шкафов производится в соответствии со схемой расположения шкафов КРУ в подстанции.

4.2.2. Рекомендуемые инструменты и принадлежности, необходимые для выполнения работ, описанных в таблице 5.

Таблица 5 - Перечень рекомендуемых инструментов и принадпежностей.
№ п/п Наименование параметра

Значение параметра

1 Нож монтажный
2 Лом монтажный

3 Уровень и металлические линейки

4 Гаечные, ключи, размеры: 8, 13, 17, 19мм

5 Торцевые гаечные ключи, размеры 8, 13, 17, 19 мм
6 Ключи-шестигранники, размеры: 6, 8, 10, 17 мм
7 Динамометрический гаечный ключ с диапазоном измерения 5-100 нМ

8

Набор отверток

9 Плоскогубцы, кусачки

10 Транспортировочные стропы с крюками - 4 шт. (грузоподъемность не менее 1000 кг); -
11 Перчатки
-
12 Ветошь или хлопчатобумажная салфетка -
13 Уайт-спирит или технический спирт -
14 Механическая смазка ЦИАТИМ-203
-

4.2.3. Установка шкафов КРУ выполняется над кабельным приямком, при этом расстояние между задней стенкой шкафа и стеной помещения должно быть не менее 800 мм (допускается сужение до 600 мм). Основания шкафов приспособлены для установки на полу или на фундаментных рамах.

4.2.4. Монтаж шкафов КРУ рекомендуется начинать с установки шкафов, которые наиболее удалены от входа. А в РУ с большим количеством шкафов монтаж рекомендуется начинать со средины секции.

4.2.5. Шкаф КРУ установлен правильно, если:

  • Нет качаний шкафа (для устранения качания и перекосов допускается применять стальные прокладки толщиной не более 2 мм) с последующей их приваркой;
  • Нет наклона по фасаду и боковой плоскости шкафа относительно вертикального
  • уровня (отсутствие наклона проверяется отвесом или уровнем);
  • Обеспечено плотное прилегание стенок двух рядом установленных шкафов.
4.2.6. Установка последующих шкафов осуществляется аналогично.

4.2.7. Производится сочленение всех шкафов между собой в секцию. С помощью 15 болтов М10х30 согласно рис. 6.

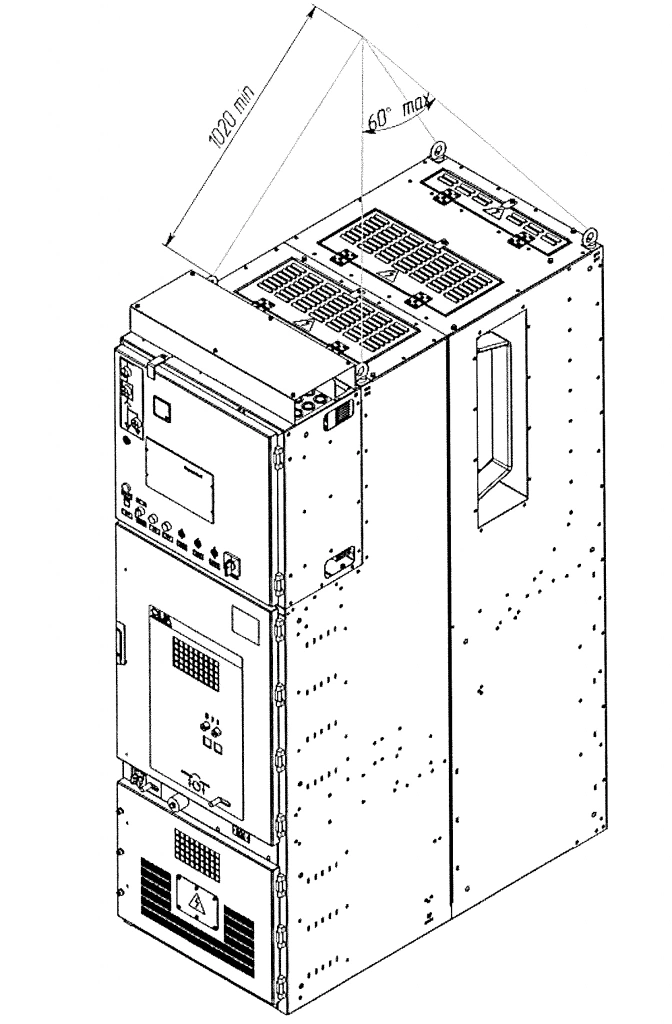

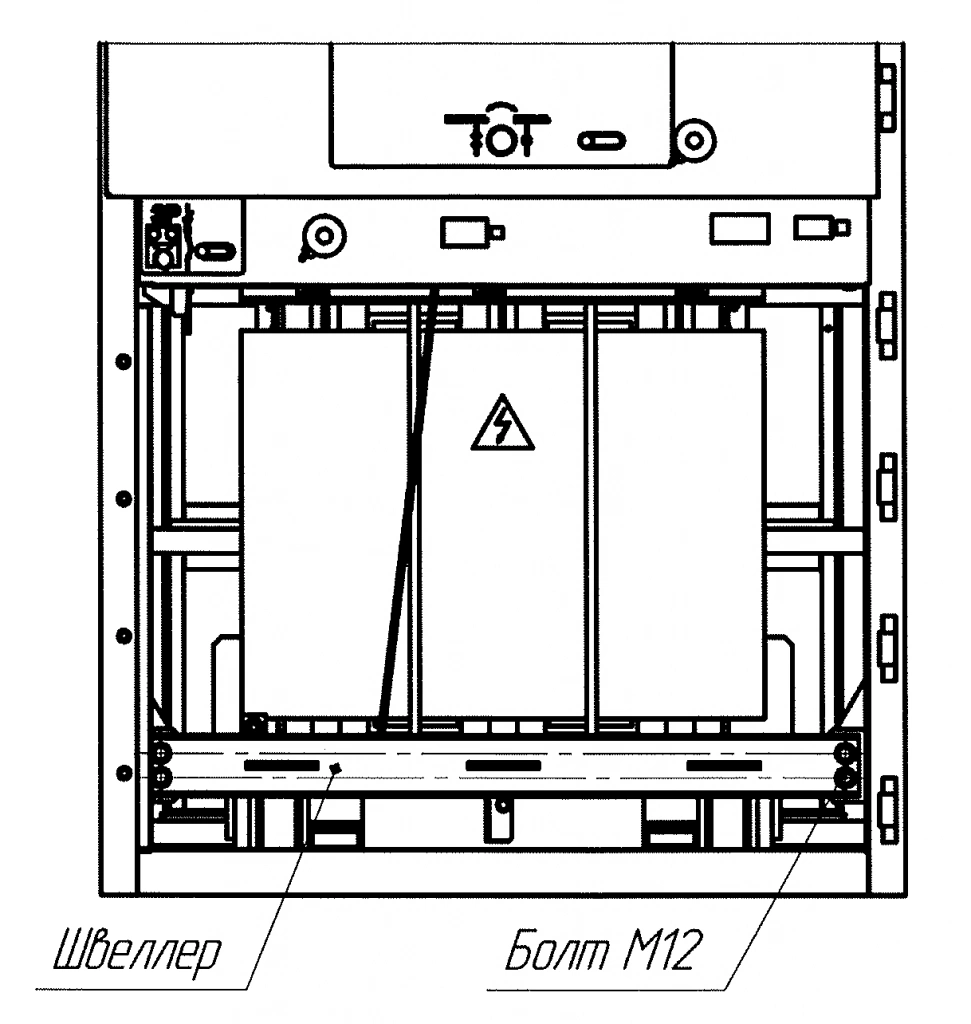

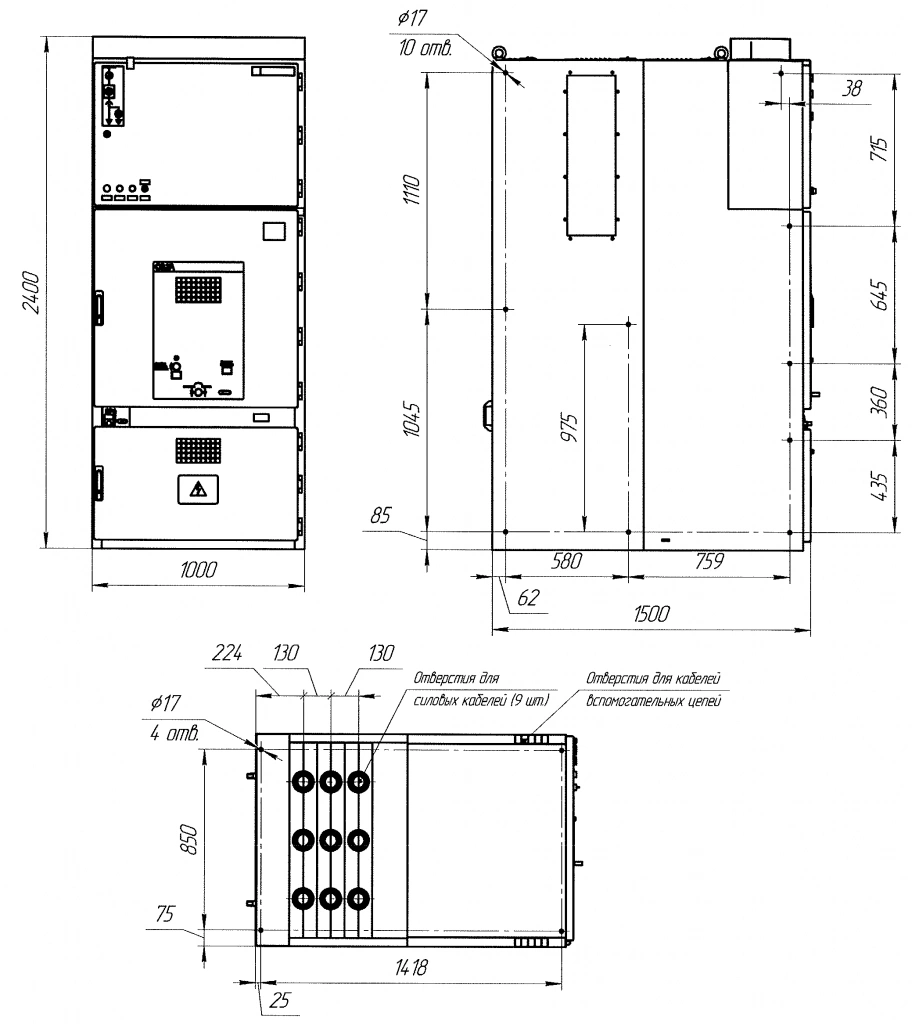

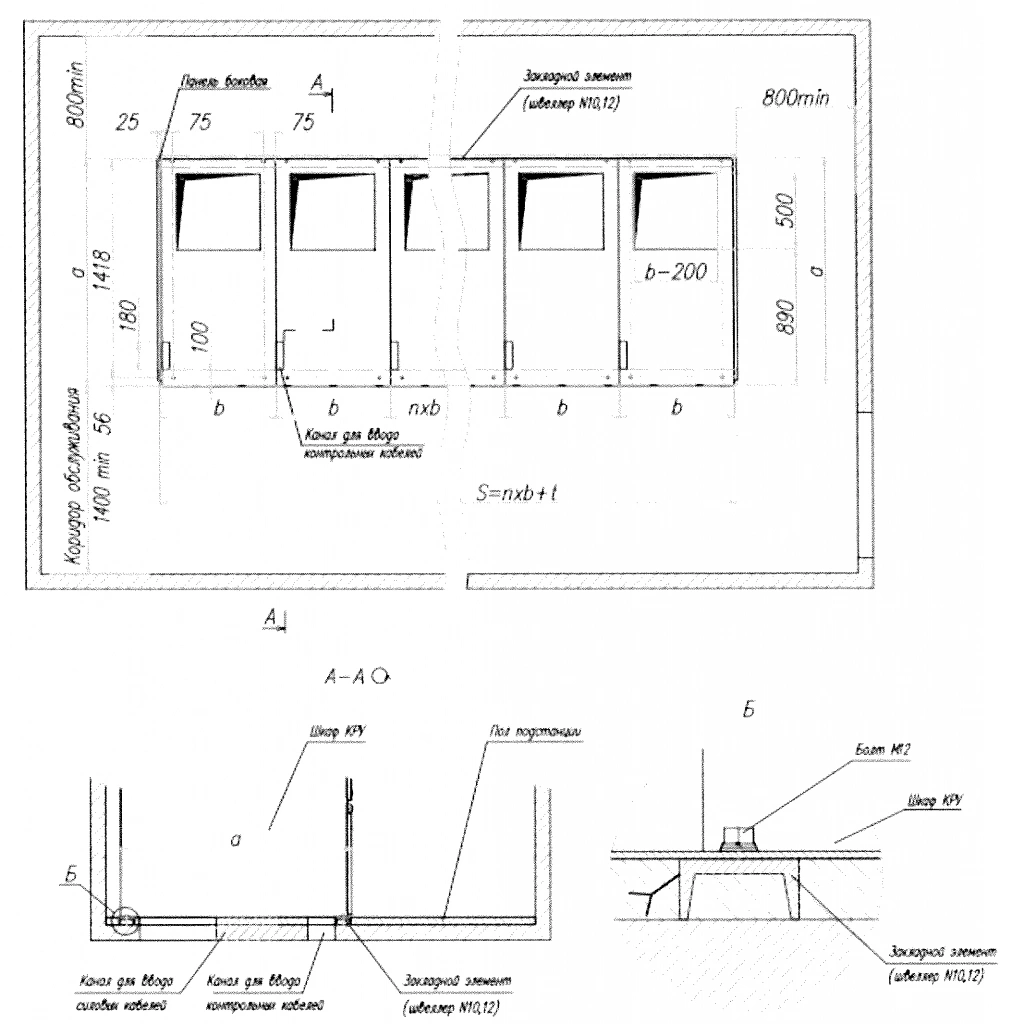

Рисунок 6- Установка ячейки КРУ-К-3.1

Рисунок 6- Установка ячейки КРУ-К-3.1

4.2.8. После установки шкафов всего ряда (секции) производится окончательная фик­сация каждого шкафа КРУ к закладным швеллерам в местах, указанных на рис. 6 и в прило­жении А и Б при помощи болтов М12х30 ГОСТ 7805-70 (в комплект поставки не входят). До­ пускается приварка шкафов КРУ к закладным элементам через отверстия в основании шкафа, указанных на рис. 6 и в приложении А. В районах с сейсмической активностью 6-9 баллов по шкале MSK-64 крепление ячеек к полу подстанции должно осуществляться при помощи шайб увеличенного диаметра - Шайба 12 ГОСТ 6958-78.

4.2.9. Монтаж сборных ппш производится после окончательной установки и крепле­ния шкафов в секцию. Сборные шины при транспортировании упакованы и уложены в отсек присоединений ячейки. Шины маркируются по цветам (фаза А - желтый, фаза В - зеленый, фаза С - красный). Соединение сборных шин осуществляется с ячейкой, расположенной спра­ва от данной ячейки. Крепление сборных шин к отпайкам осуществляется при помощи болто­вых соединений M12.

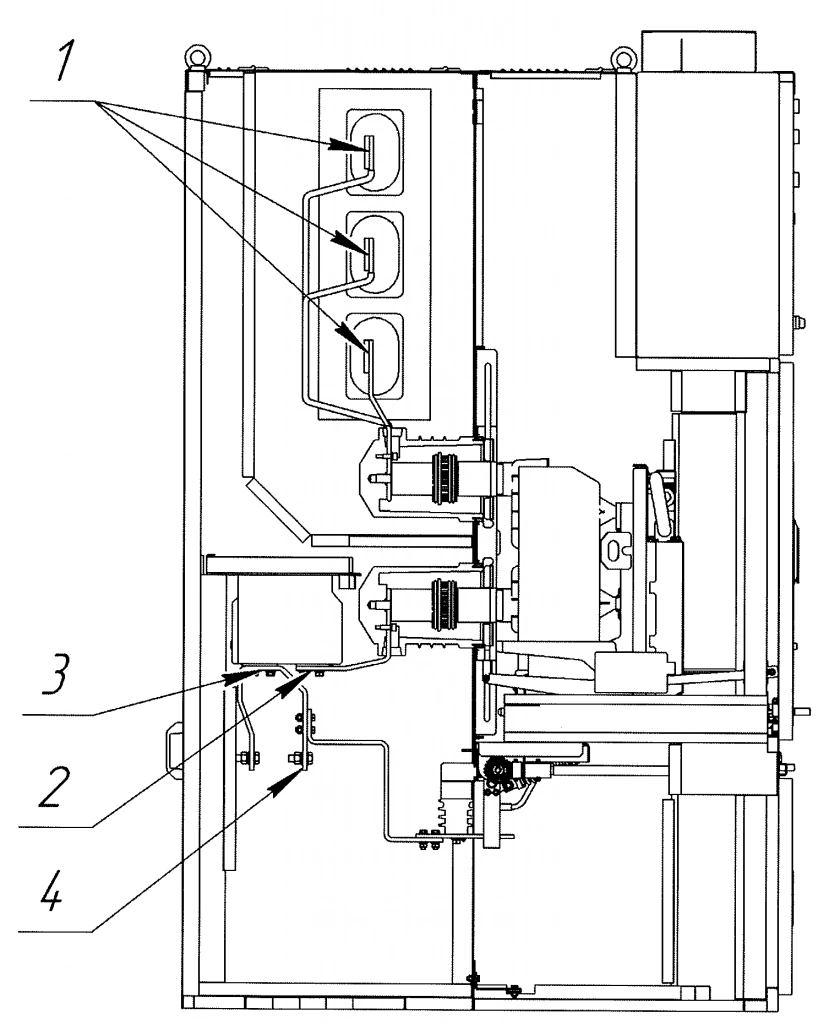

Рисунок 7 - Отсек сборных шин.

Рисунок 7 - Отсек сборных шин.

Расположение сборных шин и отпаек показано в таблице 6.

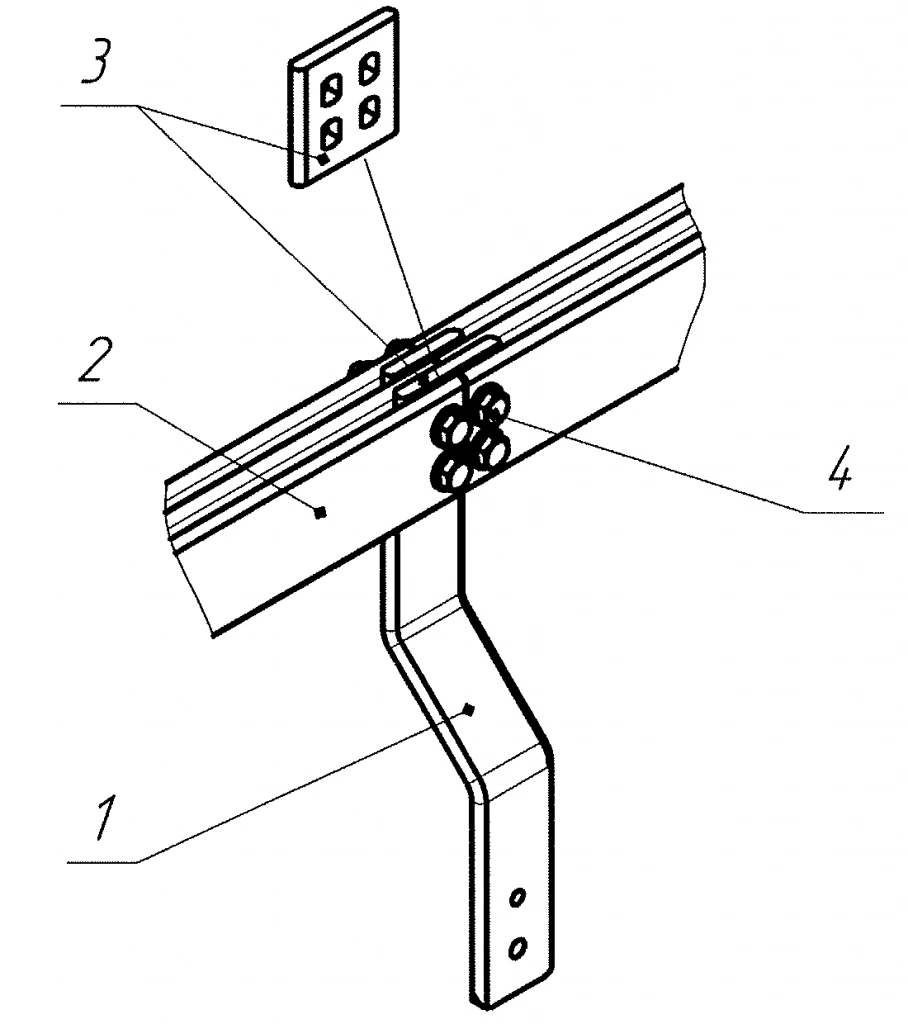

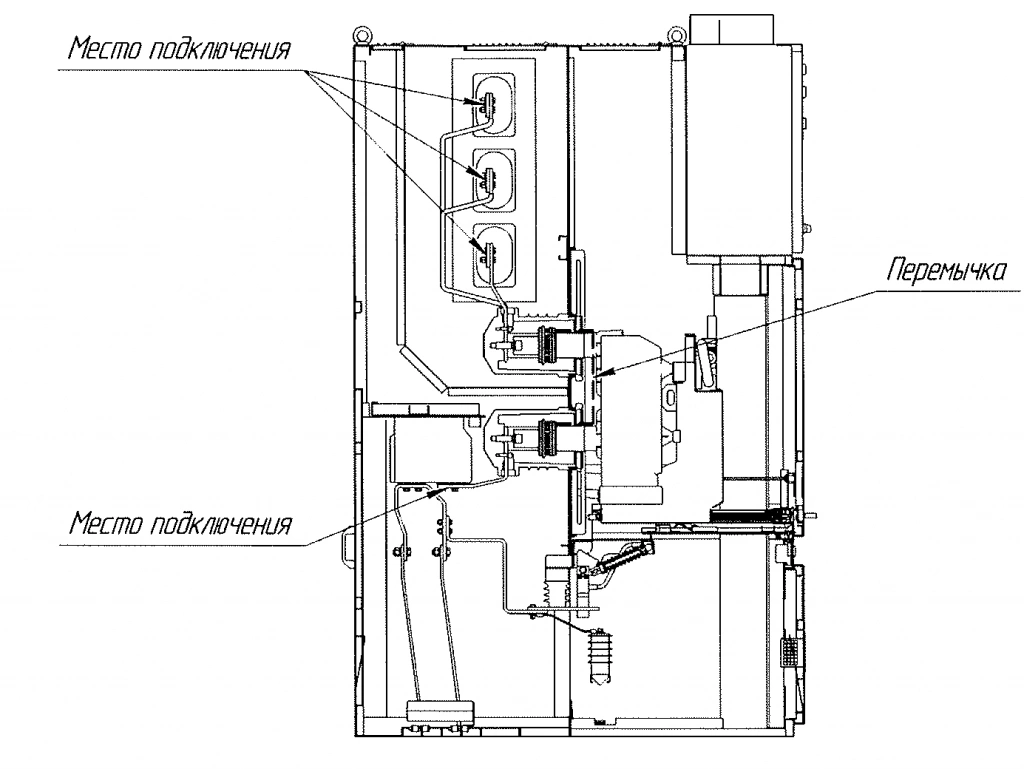

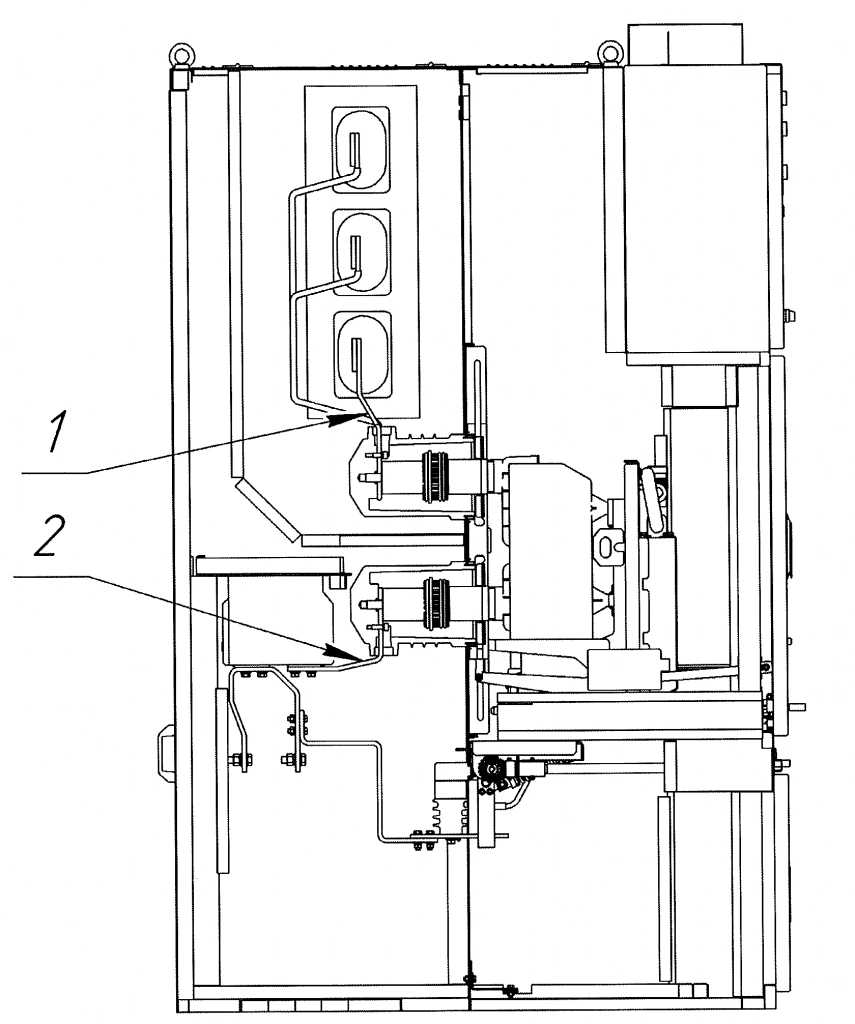

Рисунок 8 - Крепление сборных шин к отпайкам

Рисунок 8 - Крепление сборных шин к отпайкам


Монтаж сборных шин рекомендуется проводить сверху ячейки, для этого необходимо демонтировать клапан с отсека сборных шин (см. рис. 7). В случае ограниченного доступа к отсеку сборных шин сверху ячейки установку сборных шин можно осуществить из отсека вы­движного элемента предварительно демонтировав перегородку между отсеком сборных шин и отсеком выдвижного элемента (см. рис, 1 поз. 12).
Контактные площадки медных шин без покрытия необходимо зачистить при помощи стальной щетки которая ранее не использовалась при работе со сталью или алюминием. Кон­тактные поверхности с покрытием (Ср5) необходимо протереть чистой хлопчатобумажной салфеткой, легко увлажненной бензином или техническим спиртом.
В проходные изоляторы сборных шин с обоих сторон необходимо установить опорные
вкладыши (рис. 9)

  Рисунок 9 - Опорный вкладыш.

Рисунок 9 - Опорный вкладыш.

После окончания монтажа сборных шин необходимо одеть защитные изоляционные кожухи на болтовые соединения (рис. 10)


Рисунок 10 - Защитные изоляционные кожухи.

Рисунок 10 - Защитные изоляционные кожухи.

Таблица 6 - Схема расположения сборных шин и отпаек
Номинальный ток шкафа, А (количество и сечение отпаек, мм) Номинальный ток сборных шин, А (количество и сечение сборных шин, мм)
1250-1250 (1x10x.80) 2500 (2х10х80)
1250-1600 (1x10x.80)


2500 (2х10х80)




  4.2.10. Монтаж шины заземления.

В ячейках КРУ в нижней части отсека присоединений располагается шина заземления металлических конструкций и оборудования (аппаратуры) ячейки (см. рис. 1)

                             Рисунок 11 - Шина заземления (фото ячейки).

Рисунок 11 - Шина заземления (фото ячейки).

В боковой части корпуса ячейки предусмотрены отверстия для прохода шины заземления сечением 30х4. В отверстия вводятся транзитные шины, которые соединяют контур за­земления данной ячейки с рядом стоящей ячейкой в секции (см. рис. 12).

Рисунок 12 - Шина заземления.

Рисунок 12 - Шина заземления.


В крайних ячейках КРУ шины заземления выводятся через боковые стенки шкафов и боковые панели для подключения к заземляющему контуру подстанции.

4.2.11. Монтаж магистральных шинок вспомогательных цепей. Для монтажа использу­ются жгуты проводов, входящие в комплект поставки. Для соединения двух рядом стоящих релейных шкафов жгут пропускается внутри релейного шкафа через отверстия в боковой стенке, укладывается в короб, закрепленный на задней стенке шкафа) и разводится проводами по клеммным зажимам в соответствии с монтажной схемой шкафа КРУ.

4.2.12. Снятие транспортных фиксирующих элементов.

Для исключения расшатывания двери отсека вспомогательных цепей в ходе транспор­тировки дополнительно устанавливается фиксирующий транспортный уголок, который необ­ходимо демонтировать при окончательном монтаже шкафов КРУ в РУ.


4.3. Монтаж кабельных разделок

4.3.1.В шкафах КРУ предусмотрена возможность разделки до 9 однофазных кабелей сечением 630 мм.2 максимум.

Рисунок 13 - Ввод кабелей (фото ячейки).

Рисунок 13 - Ввод кабелей (фото ячейки).




Примечание - Монтажные материалы и техническая документация по выполне­нию кабельных разделок в комплект поставки КРУ не входит.


Для удобства монтажа рекомендуется снять изоляционные экраны между токоведущи­ми шинами.

4.3.2. Присоединение жил кабелей к шивным сборкам необходимо производить лишь
после того, как разделки смонтированы и испытаны согласно действующих норм.

4.3.3. Ввод кабелей в шкаф осуществляется через проемы в дне (см. рис. 14 и приложения А и Б).

Рис. 14 - Ввод кабелей.

Рис. 14 - Ввод кабелей.


4.3.4. Места расположения и крепления трансформаторов тока нулевой последовательности показано на рис. 15 и в приложении А.

    Рисунок 15 -- Варианты расположения трансформаторов тока нулевой последователь­ ности в ячейке КРУ-СВЭЛ-К-3.l.

а) один трансформатор; 6) три трансформатора; в) шесть трансформаторов.

Рисунок 15 -- Варианты расположения трансформаторов тока нулевой последовательности в ячейке КРУ-СВЭЛ-К-3.l.

4.3.5. Разделку и подсоединение кабелей в шкафу осуществлять только при заземленных вводах,

4.3.6. Заземление кабельных муфт осуществляется на шину заземления (см. рис. 12 и
приложение А).

4.4. Разделка и подключение контрольных кабелей к выходному клеммному ряду релейноrо шкафа

Контрольные кабели вводятся в шкаф КРУ через специальные проемы в дне шкафа (см. приложения А и Б) и по кабельным каналам, расположенным с левой стороны шкафа поднимаются через отверстия в релейный шкаф (см. рис. 16).

Рисунок 12 - Место прокладки контрольных кабелей.

Рисунок 12 - Место прокладки контрольных кабелей.


После разделки кабелей производится подключение жил к клеммам выходных клемм­ных рядов релейного шкафа. Допускается осуществлять ввод контрольных кабелей сверху че­ рез кабельный канал 1:ra крыше релейного шкафа (рис. 2, п.п. 3.1.1).


4.5. Пусконаладочные работы

4.5.1. Пусконаладочными работами является комплекс работ, включающий проверку, настройку и испытания электрооборудования КРУ с целью обеспечения электрических параметров и режимов) заданных проектом.

4.5.2. При выполнении пусконаладочных работ следует руководствоваться требовани­ями Правил устройства электроустановок, обязательным приложением 1 к СНиП 3.05.0S-84, СНиП 3.05.06-85 и эксплуатационной документацией предприятий-изготовителей комплекту­ющей аппаратуры.


4.6. Ввод в эксплуатацию

4.6.1. Подготовка к работе и проверка технического состояния.

4.6.1.1. Шкафы необходимо тщательно осмотреть и, при необходимости, отрегулировать все элементы шкафов, для этого необходимо:

  • Проверить сочленение разъемных контактов главных цепей выдвижного элемента с неподвижными контактами собственного шкафа;
  • Проверить правильность сочленения штепсельных разъемов вспомогательных цепей в соответствии с их маркировкой;
  • Осмотреть и, при необходимости, подтянуть болтовые соединения главных. цепей, винты цепей вспомогательных. соединений и другие болтовые соединения.
4.6.1.2. Опробовать работу заземляющего разъединителя и механических блокировок.

4.6.1.3. Провести наружный осмотр выдвижного элемента. Проверить исправность заземляющего и розеточного контактов.

4.6.1.4. Проверить работу шторочного механизма. Закрытые шторки должны надежно закрывать возможность доступа к токоведущим: контактам шкафа КРУ.

4.6.1.5. Произвести вкатывание выдвижных элементов в шкафы КРУ. При вкатывании выдвижного элемента в шкаф КРУ необходимо следить, чтобы элементы, по которым происходит их сочленение, функционировали чётко и надежно.

4.6.1.6. В рабочем и контрольном положениях выдвижной элемент должен фиксироваться.

4.6.1.7. Необходимо произвести 10 перемещений выдвижного элемента из контрольного положения в рабочее и наоборот. Шторочный механизм при этом должен плавно, без рыв­ков и заеданий, открываться и автоматически закрываться.

4.6.1.8. Опробовать работу вакуумного выключателя согласно руководства по эксплуа­тации на выключатель. Произвести 10 включений и отключений в рабочем и контрольном по­ложениях. Произвести попытку включить включатель в промежуточном положении (между рабочим и контрольным) или произвести попытку передвинуть подвижную часть выдвижного элемента из рабочего положения в контрольное во включенном положении выключателя.
Включение и отключение выключателя необходимо осуществлять как непосредственно кнопкой, так и дистанционно.

4.6.1.9. Проверить цепи вспомогательных соединений, как смонтированные на месте монтажа шкафов КРУ, так и выполненные на заводе-изготовителе.

4.6.1.10. Измерить значение сопротивления между местом соединения или приварки шкафа к закладным элементам и каждой доступной прикосновению металлической частью изделия, которая может оказаться под напряжением. Значение сопротивления должно быть не более 0,1 Ом.

4.6.1.11. Убедиться в надёжном креплении кабелей в шкафу КРУ и трансформаторов
тока нулевой последовательности.

4.6.1.12. Прoизвести пуска-наладочные испытания КРУ и комплектующей аппаратуры в соответствии с действующими нормативными документами.

4.6.1.13. Приемку в эксплуатацию смонтированного РУ производить в соответствии с требованиями «Правил технической эксплуатации электрических станций и сетей» и других директивных материалов. Результаты испытаний должны быть оформлены соответствующими протоколами согласно «Правилам технической эксплуатации электрических станций и сетей».

4.6.2. При вводе в эксплуатацию все элементы КРУ (выключатели, силовые и измерительные трансформаторы, разрядником, кабели и т.п.) должны быть подвергнуты испытаниям в соответствии с главой 1.8 ПУЭ и РД 34.45-51.300-97 «Объем и нормы испытаний электро­оборудования».

4.6.3. Кроме того, должны быть проведены следующие испытания:

4.6.3.1. Измерение сопротивления изоляции вспомогательных цепей.
Измерение производится мегаомметром на напряжение 1000 В. Сопротивление изоляции каждого присоединения вспомогательных цепей со всеми присоединенными аппаратами (реле, приборы, вторичные обмотки трансформаторов тока и напряжения и т.п.) должно быть не менее 1 МОм;

4.6.3.2. Испытание повышенным переменным напряжением частотой 50 Гц.
Главные цепи шкафов КРУ номинальным напряжением 35 кВ испытываются напряжением 95кБ. Испытательное напряжение прикладывается как к изоляции фаз относительно
земли, так и между фазами. Продолжительность приложения испытательного напряжения со­ставляет 1 мин.
При производстве испытания все КВЭ с выключателями устанавливаются в рабочее положение, а КВЭ с измерительными трансформаторами - в контрольное положение. Все ста­ционарно установленные силовые трансформаторы и трансформаторы напряжения, ОПН должны быть отключены. Испытание производится до присоединения силовых кабелей.

4.6.3.3. Вспомогательные цепи шкафов КРУ со всеми присоединенными аппаратами испытываются напряжением 2 кВ. Продолжительность приложения испытательного напряжения составляет 1 мин. При проведении испытаний все автоматические выключатели должны находиться в отключенном положении. Аппараты и приборы, имеющие испытательное напряжение меньше 2 кВ промышленной частоты, при испытаниях должны быть отсоединены (см, таблицу 7).

Таблица 7 - Перечень приборов и аппаратов, имеющих испытательное напряжение меньше 2 кВ
Наименование
Тип
Обозначение документа Допустимое напряжение Примечание
Лампа ДС 220-230-40 E14 225В с патроном Е14 ГОСТ 12.2.007.13-2000 п.3.1.8 1,5кВ
Лампа BA9S, 240В ГОСТ 17100-79
п.2.15
1,5кВ
Указатель положения NEF 30 WP
Указатель положения NEF 30 WPW
Фототиристор ТФ-132-25-10-4 УЗ ИЖКМ.432352.001 ТУ

4.6.3.4. Проверка величины вхождения подвижных контактов в неподвижные.
Измерение глубины вхождения подвижных контактов выключателя относительно не­подвижных контактов производится с помощью электрической схемы с сигнальными лампами (рис. 13).

Рисунок 13 - Электрическая схема измерения глубины вхождения подвижных контак­тов в неподвижные.

Рисунок 13 - Электрическая схема измерения глубины вхождения подвижных контактов в неподвижные.


Подключение производится на входе - к отпайкам в трех фазах, на выходе - к шинам, идущим к трансформаторам тока, в трех фазах соответственно. Схема измерения изображена на рис. 14

Рисунок 14 - Схема измерения глубины вхождения подвижных контактов в неподвижные.

Рисунок 14 - Схема измерения глубины вхождения подвижных контактов в неподвижные.

В исходной точке выключатель установить в контрольное положение. Перемещать выключатель относительно неподвижного основания до зажигания одной из ламп. Измерить расстояние Ln от неподвижного основания до выключателя. Продолжить перемещение выключателя до возгорания лампы в следующей фазе. Произвести замеры Ln для всех трех фаз. Довести выключатель до рабочего положения и измерить расстояние L в конечной точке хода выключателя. Глубина вхождения контактов в каждой из фаз вычисляется по формуле:


и должна соответствовать условию:

После проведения опыта вывести выдвижной элемент в ремонтное положение.

При отсутствии приборов измерения, указанных выше, допускается проверка величины вхождения подвижных контактов следующим способом:
Глубина вхождения подвижных контактов в неподвижные определяется по следам на неподвижных контактах, после нанесения на них смазки ЭПС-98 при перемещении  выдвижного элемента в рабочее положение и обратно.

4.6.3.5. Измерение сопротивления постоянному току главных цепей.
Производится измерение сопротивления каждой фазы от сборных шин до места присо­единения кабеля (шины) и сопротивления связи КВЭ с корпусом шкафа (приложение д). Сопротивления не должны превышать значений, приведенных в таблице 8.

Таблица 8 - Значения сопротивлений КРУ.
Измеряемый эле­мент Точки измерения сопротивления (приложение Д) Допустимые значения сопротивления
Главные цепи 1,2,3,7-6 для шкафов до 1250 А - не более 150 мкОм;
для шкафов 2500 А - не более 70 мкОм;
Связь КВЭ с корпу­сом шкафа 4-5 Не более 0,1 Ом

Измерение электрического сопротивления постоянному току главных цепей шкафа КРУ должны проводиться по ГОСТ 17441-84 методом вольтметра-амперметра на постоянном токе.
При измерении электрического сопротивления главной цепи значение тока должно быть не более 0,2 номинального значения тока шкафа КРУ. Измерения проводят при помощи щупов с острыми шлами, разрушающие окисную пленку.
Если полученные значения сопротивления превысят значения, указанные в таблице 8, необходимо тщательно проверить все контактные соединения вдоль контура, проверить затяжку болтов в местах соединения шин.
При измерении электрического сопротивления заземления вначале необходимо визуально убедиться в наличии заземляющих контактов между отдельными элементами  шкафа КРУ, осмотреть контактные соединения и убедиться в надежности их устройства и закрепле­ния.
Надежность заземления выдвижного элемента на всем протяжении хода из контрольного положения в рабочее и наоборот проверяют с помощью сигнальной лампы. Точки измерения сопротивления № 4, 5 показаны в приложении Д.
4.6.3.6. Контроль контактных соединений сборных шин.
Проверяется затяжка болтов контактных соединений. Проверка производится динамо­метрическим ключом. Нормируемые усилия затяжки болтов:
Болт М12 - 70 Нм;
После проведения проверки необходимо установить на место панели и крышки, снятые для доступа в отсек сборных шин.


5. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ


5.1. Эксплуатационные ограниченпя

К эксплуатации КРУ допускается только специально обученный персонал, имеющий соответствующую группу по технике безопасности, четко представляющий назначение и взаимодействие элементов КРУ и изучивший настоящее РЭ.

Эксплуатация КРУ в условиях, отличных от приведенных в п.1 настоящего РЭ не до­ пускается, и при параметрах, отличных от указанных в паспорте, использование нестандарт­ного комплектующего оборудования без согласования с заводом-изготовителем, а также нарушение порядка работы блокировок могуr привести к выходу КРУ из строя.


5.2. Эксплуатация в нормальных условиях

Для обеспечения безопасности эксплуатирующего персонала в случае возможного возникновения электрической дуги в шкафах КРУ все коммутационные oпepaции в шкафу КРУ следует производить при закрытых дверях отсеков выдвижного элемента и присоединений.

5.2.1. Открывание и закрывание дверей отсеков.

Отсек вспомогательных цепей открывается без блокировок.
Отсек выдвижного элемента открывается только, когда выдвижной элемент находится в контрольном положении.
Двери отсека выдвижного элемента открываются в следующей последовательности (см. рис. 15):

  • Вставить кmоч в отверстие замка и повернуть его по часовой стрелке;
  • Притянуть к себе конец ручки и повернуть ручку по часовой стрелке на 90 градусов и аккуратно потянуть к себе, открывая дверь.

Рисунок 15 - Открытие двери выдвижного элемента.

Рисунок 15 - Открытие двери выдвижного элемента.
Внuмание! Не прикладывайте больших усилий прu открытии замка, во избежание его поломки.
При возникновении больших усилий на ручке проверить наличие возможных блокировок (см. пункт 6.6.4 настоящего РЭ).


5.2.2. Перемещения выдвижного элемента

Выдвижные элементы шкафов КРУ одного типа и номинальных параметров взаимозаменяемы, что позволяет производить его осмотр или ремонт вне шкафа, заменяя его резервным. Положение выдвижного элемента сигнализируется указателем положения на двери отсека вспомогательных цепей.
Внимание! Перед началом перемещения выдвижного элемента необходимо произвести действия, предусмотренные соответствующими блокировками.
Порядок перемещения выдвижного элемента из рабочего в контрольное положение:

1) Отключить выключатель (см.рис. 16);

Рисунок 16 - Отключение выключателя.

Рисунок 16 - Отключение выключателя.Открыть доступ к гнезду винтового привода выдвижного элемента, потянув вправо за рукоятку шторки находящуюся на двери выдвижного элемента.


2) В случае наличия замка э/м блокировки, снять блокировку с помощью электромагнитного ключа и открыть доступ (см. рис. 17);

Рисунок 17 - Дверь отсека выдвижного элемента.

Рисунок 17 - Дверь отсека выдвижного элемента.


3) Удерживая открытым доступ к гнезду привода, вставить в отверстие рукоятку при­вода выдвижного элемента (см. рис. 18);


Рисунок 18 - Установка рукоятки в отверстие привода.


4) Произвести около 43 оборотов рукояткой против часовой стрелки до упора и про­ контролировать полное выкачивание по указателю положения.


Порядок перемещения выдвижного элемента из контрольного в ремонтное положение:

1) Открыть дверь отсека выдвижного элемента (см. рис. 19);

Рисунок 19 - Открытие двери выдвижного элемента.

Рисунок 19 - Открытие двери выдвижного элемента.


2) Выпнуть штепсельный разъем присоединения к вторичным цепям из ответной части (см. рис. 20);

Рисунок 20 - Отсоединение разъема.

Рисунок 20 - Отсоединение разъема.


3) Установить площадку под выключатель перед ячейкой при помощи специальных зацепов (см. рис.21);

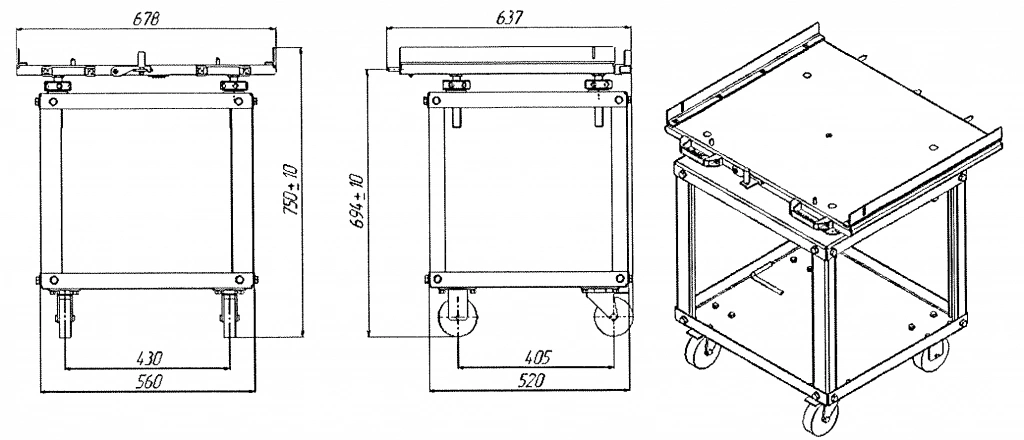

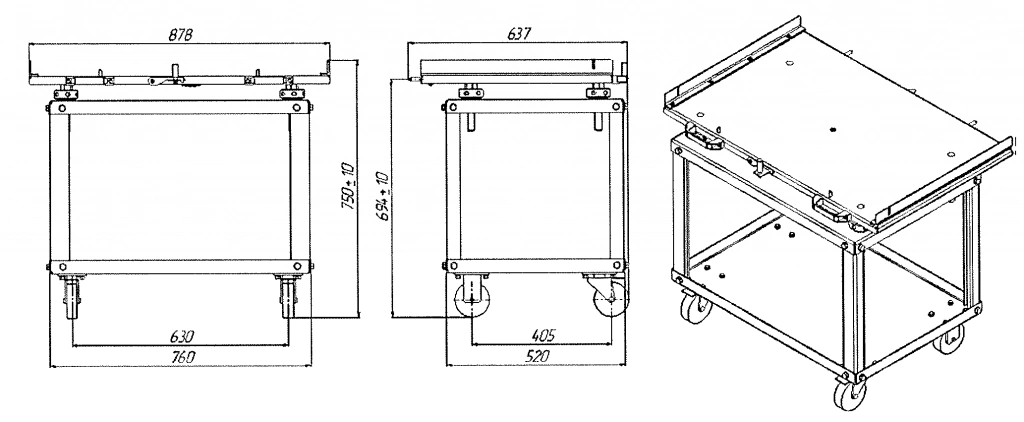

Рисунок 21 - Площадка под выключатель.

Рисунок 21 - Площадка под выключатель.


4) Освободить выдвижной элемент, сдвигая к середине рукоятки фиксаторов на кассете (см. рис. 22);

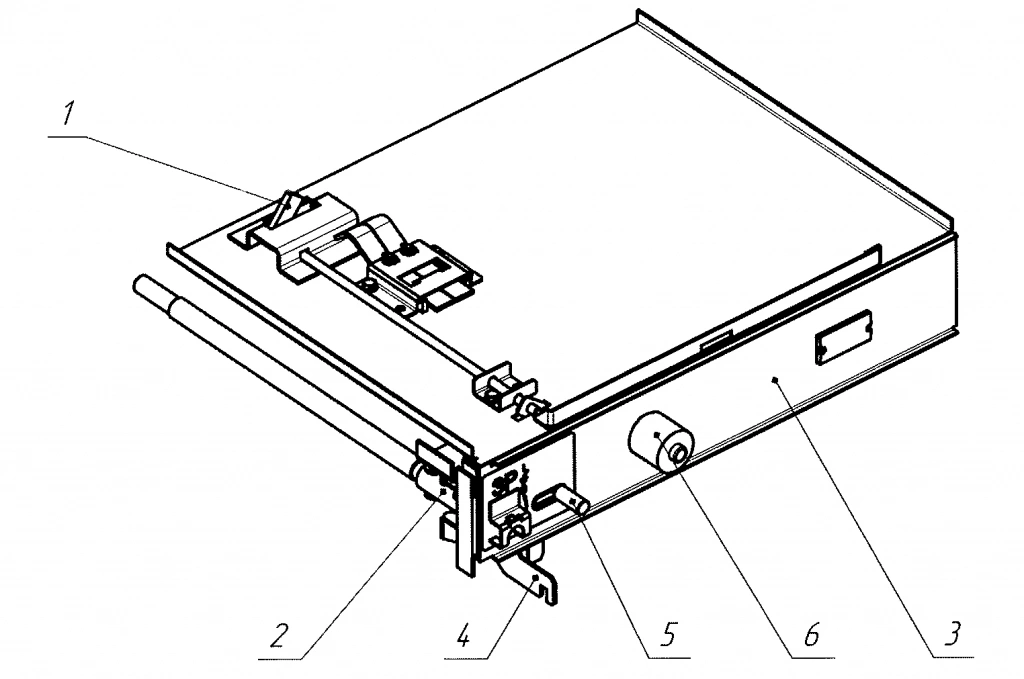

Рисунок 22 - Фиксаторы на выдвижном элементе.

Рисунок 22 - Фиксаторы на выдвижном элементе.


5) Держась за ручки, выкатить выдвижной элемент из ячейки;


Рисунок 23 - Выдвижной элемент.


В ремонтном положении можно произвести осмотр или ремонт выдвижного элемента (рис. 23). Также при этом обеспечен доступ в отсек выдвижного элемента шкафа. Шторки находятся в закрытом состоянии (см. рис. 24) и должны быть заблокированы с двух сторон навесными замками (в поставку не входят).


Рисунок 24 - Шторки отсека выдвижного элемента.

Внимание! Запрещается поднятие шторок вручную, так как литейные контакты, находящиеся эа ними, могут быть под напряжением.


Операции, необходимые для перемещения выдвижного элемента из ремонтного в контрольное и рабочее положения, производятся в обратном порядке.


5.2.3. Операции с заземлителем.

В отсеке присоединений шкафа КРУ располагается заземлитель. Привод заземлителя выведен на правую стойку шкафа. Над гнездом привода заземлителя имеется информационная табличка (см. рис. 25).

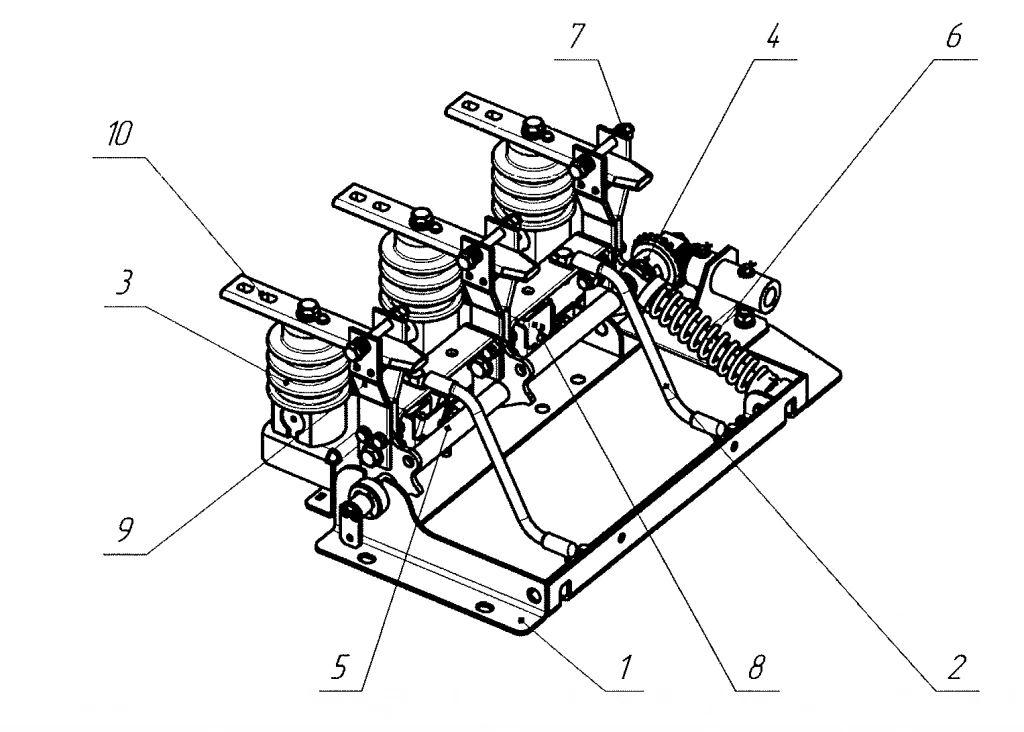

Рисунок 25 - Привод заземлителя.

Рисунок 25 - Привод заземлителя.

Включение заземлителя производится при помощи съемной рукоятки поворотом на угол 180° против часовой стрелки. При этом ножи заземлителя замыкаются, под действием пружинного привода. Для отключения заземлителя съемную рукоятку необходимо повернуrь на угол 180° по часовой стрелки, при этом взводится пружина привода заземлителя, чем обеспечивается его готовность к включению.


Производить операции с заземлителем можно, если:

  1. Выдвижной элемент находится в контрольном положении;
  2. Снята дополнительная замковая или электромагнитная блокировка заземлителя (если она установлена).

Внимание! Включать заземлитель можно только при снятом напряжении на присоединении.


5.2.3.1. Порядок включения:

1) Открыть доступ к гнезду привода заземлителя. Для этого необходимо потянуть за ручку шторочноrо механизма вверх, в случае наличия замка з/м блокировки, снять блокировку с помощью электромагнитного ключа и открыть доступ (см. рис. 26).


Рисунок 26 Включение заземлителя


2) Установить рукоятку в гнездо привода заземлителя. Рукоятка вставляется в верти­ кальном положении ±10° (рис. 27);



Рисунок 27 - Установка рукоятки заземлителя.

3) Повернуть рукоятку заземлителя против часовой стрелки на угол 180° до упора со­гласно табличке, на панели (рис. 28);


Рисунок 28 - Вращение рукоятки заземлителя.

4) Вынуть рукоятку из гнезда привода при этом шторка закрывающая доступ должна остаться в открытом положении (рис. 29).


Рисунок 29 - Шторка заземлителя.


5.2.3.2. Отключение заземлителя производится в обратном порядке. Допускается не­значительное увеличение усилия при размещении контактов заземлителя и в конце хода руко­ятки в виду взведения пружины привода.

Проверьте, чтобы управляющий рычаг при отключении был повернут до упора для того, чтобы однозначно было достигнуто конечное положение заземлителя.

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

6.1. Шкафы КРУ по требованиям безопасности соответствуют ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, ГОСТ 12.2.007.4, ГОСТ 14693. При этом:

6.1.1. При возникновении внутри шкафа открытой электрической дуги, конструкция шкафов обеспечивает локализацию аварии в пределах монтажной единицы за время срабаты­вания защиты по ограничению времени действия дуги не более 0,2 с.

6.1.2. Конструкция шкафов обеспечивает защиту обслуживающего персонала от случайного прикосновения к токоведущим и подвижным частям, закточенным в оболочку в со­ответствии со степенью защиты по таблице 2, а также защиту находящегося в зоне обслуживания персонала от воздействия электрической дуги, в случае дугового короткого замыкания внуrри шкафа, при этом выброс продуктов горения производится в необслуживаемую зону.

6.2. Персонал, обслуживающий КРУ, должен выполнять требования «Правил устройства электроустановок», «Правил техники безопасности при эксплуатации электроуста­ новок, электрических станций и подстанций», «Правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты РФ от 24.07.2013 №328н».

6.3. Для обслуживания и эксплуатации КРУ допускается специально обученный персонал, имеющий соответствующую rpyшry по технике безопасности, четко представляю­щий назначение и взаимодействие шкафов КРУ, изучивший руководство по эксплуатации из­ делия и комплектующей аппаратуры.

6.4. Погрузочно-разгрузочные и монтажные работы со шкафами КРУ должны производиться с соблюдением общих правил техники безопасности в соответствии с приложени­ем В.

6.5. Токоведущие части главных цепей шкафов КРУ, которые могут оказаться под напряжением, после выведения выдвижного элемента в ремонтное положение ограждаются автоматически закрывающимися защитными шторками, запирающимися на навесные замки. Установка навесных замков при обслуживании шкафа обязательна.
Внимание! Запрещается снимать заднюю крышку отсека присоединений пока зазелшитель находится в отключенном положении.

6.6. Для предотвращения ошибочных действий и аварийных ситуаций при оперировании КВЭ и заземлителем, в шкафах КРУ предусмотрены механические блокировки, указанные в ГОСТ12.2.007.4, не допускающие:

  • Перемещение КВЭ при включенном выключателе;
  • Включение выключателя в промежуточном положении (между рабочим и контрольным) КВЭ;
  • Перемещение выдвижного элемента из контрольного положения в рабочее при включенных ножах заземлителя;
  • Включение заземлителя при рабочем или отличном от контрольного положения выдвижного элемента;
  • Препятствующая открыванию двери отсека выдвижного элемента при нахождении КВЭ в рабочем или промежуточном положении;
  • Препятствующая открыванию двери отсека присоединений, когда заземлитель не включен;
  • Дополнительно по требованию заказчика могуг быть установлены электромагнитные блокировки привода заземлителя и перемещения КВЭ.
6.6.1. Блокировка перемещения КВЭ при включенном выключателе.
Блокировка реализована в конструкции КВЭ, которая разрешает перемещение КВЭ только в отключенном состоянии выключателя. Принцип работы блокировки заключается в следующем во включенном состоянии выключателя механически блокируется винт перемещения КВЭ от проворачивания.

6.6.2. Блокировка включение выключателя в промежугочном положении КВЭ. Блокировка реализована в конструкции КВЭ, которая механически запрещает управление выключателем, если он находится в промежуrочном положении (между рабочим и кон­ трольным).

6.6.3. Блокировка перемещения выдвижного элемента из контрольного положения в рабочее при включенных ножах заземлителя и включение заземлителя при рабочем или промежуrочном положении :КВЭ
Блокировка реализована в правой боковой панели переднего каркаса шкафа КРУ (см. рис. 17). При перемещении шторки привода заземлителя вверх происходит перемещение упора влево как показано на рис. 30. Данный упор при перемещении воздействует на пластину блокировки расположенной на КВЭ препятствующей перемещению КВЭ из контрольного положения в рабочее. Во включенном состоянии заземлителя кулачек расположенный на валу заземлителя препятствует закрытию шторки привода заземлителя (см. рис. 30) и перемещению упора блокировки КВЭ тем самым блокируя перемещение КВЭ из контрольного в рабочее.
Внимание! При возникновении большого усилия па рукоятке привода КВЭ (250-300 Нм) в начале хода тележки необходимо убедиться в том, что заземлитель отключен, а шторка привода заземлителя полностью закрывает отверстие для рукоятки.


Рисунок 30 -  Схема блокировки.

Блокировка включения заземлителя в момент, когда КВЭ находится в рабочем или промежуточном положении реализована с помощью упора и шторки привода заземлителя (см. рис.30). Когда КВЭ находится в рабочем или  промежуточном положении при попытке открыть шторку привода заземлителя, (для того что бы вставить рукоятку оперирования зазем­лителем) упор упирается в блокирующую пластину, расположенную на КВЭ тем самым препятствуя открытию шторки.

6.6.4. Блокировка, препятствующая открыванию двери отсека выдвижного элемента при нахождении КВЭ в рабочем или промежуточном положении.
Блокировка реализована в отсеке выдвижного элемента, при перемещении КВЭ из кон­трольного положения в рабочее происходит открытие шторок при этом тяга блокировки 3 пе­ремещается в направлении фасада шкафа и блокирует ригель замка двери отсека выдвижного элемента (см. рис. 31).


Рисунок 31 - Схема блокировки двери выдвижного элемента.

6.7. Организационные и технические мероприятия по обеспечению техники без- опасности при обслуживании шкафов КРУ должны отвечать требованиям ГОСТ 14693, ГОСТ 12.1.019, а обеспечение системы пожарной защиты в соответствии с ГОСТ 12.1.004 и ПОТ Р М-016-2001 РД153-34.0-0З.150 00.


7 Требования к подготовке персонала


7.1 При установке трансформаторов в КРУ работы должны проводиться под руководством и наблюдением ИТР рабочими, обученными выполнению необходимых операций и имеющими квалификационный разряд не ниже 3.

7.2 При техническом обслуживании трансформаторов и проведении его испытаний работы должны проводиться обученным персоналом, прошедшим специальную подготовку и стажировку, и допущенные к проведению испытаний в действующей электроустановке. Бригада, проводящая техническое обслуживание и испытание, должна состоять не менее чем из двух человек, из которых производитель работ должен иметь квалификационную группу по электробезопасности не ниже IV, а остальные члены бригады - не ниже III.

8.КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

  1. Ячейка КРУ-СВЭЛ-К-3.1 с аппаратурой и приборами главных и вспомогательных цепей в соответствии с опросным листом заказчика;
  2. Запасные части и принадлежности на ячейки и комплектующие изделия согласно ведомости ЗИП на эти изделия;
  3. Паспорт в одном экземпляре;
  4. Комплект документации в соответствии с ведомостью эксплуатационных документов:

4.1.Опросный лист (однолинейные схемы главных цепей) в одном экземпляре на заказ;

4.2.Руководство по эксплуатации в одном экземпляре на заказ;

4.3.Принципиальные и монтажные электрические схемы главных и вспомогательных цепей в двух экземплярах на заказ

5.Комплект эксплуатационной документации на основную комплектующую аппаратуру, если это предусмотрено ТУ на эти комплектующие изделия согласно таблице 9 - один экземпляр.

Таблица 9 - Перечень эксплуатационной документации.
Наименование составной части Наименование документа
Амперметр Паспорт
Вольтметр Паспорт
Выключатель Паспорт; Руководство по эксплуатации
Дуговая защита Паспорт, Руководство по эксплуатации
Индикатор напряжения Паспорт
Микропроцессорное устройство Паспорт, Руководство по эксплуатации
Ограничитель перенапряжения Паспорт ( 1 экз. на три ед.)
Счетчик электроэнергии Паспорт, Руководство по эксплуатации
Трансформатор напряжения Паспорт, Руководство по эксплуатации
Трансформатор собственных нужд Паспорт, Руководство по эксплуатации
Трансформатор тока Паспорт, Руководство по эксплуатации
Трансформатор тока нулевой последовательности Паспорт, Руководство по эксплуатации

9.ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ


9.1. Условия транспортрования, хранения и допустимые сроки сохраняемости до ввода шкафов КРУ в эксплуатацию по ГОСТ 23216 в соответствии с таблицей 10, а также для ЗИП - в соответствии с таблицей l l.

Таблица 10 - Условия транспортирования и хранения шкафов КРУ-СВЭЛ.
Виды поставок Условия транспортирования в части воздействия Условия хранения по ГОСТ 15150 Допустимый срок сохраняемости в упаковке и временной противокоррозионной защите, выполненной изготовителем, годы
механических факторов по гост 23216 климатических факторов no гост 15150
Внутри страны Л* 8 2
Внутри страны С 8 2
Внутри страны в
районы крайнего севера
Ж 8(с обливанием морской водой) 2


*По согласованию с заказчиком


Таблица 11 - Условия транспортирования и хранения ЗИП, демонтируемых узлов и деталей шкафов КРУ-СВЭЛ.
Виды поставок Условия транспортирования в части воздействия Условия хранения по ГОСТ 15150 Допустимый срок сохраняемости в упаковке и временной противокоррозионной защите, выполненной изготовителем, годы
механических факторов по гост 23216 климатических факторов no гост 15150
Внутри страны в
районы крайнего севера
Ж 2 2



9.2.Транспортирование шкафов КРУ к месту установки производится в упакованном виде.

Распаковка шкафов КРУ и комплектующего оборудовани проводится с учетом последовательности сборки и монтажа КРУ. Длительные промежутки времени между распаковкой шкафов КРУ и их установкой на месте монтажа не допускаются

В случае вынужденных перерывов при установке и монтаже шкафов КРУ распакованные и не смонтированные шкафы необходимо тщательно укрыть водонепроницаемой пленкой или бумагой.


9.3.Упаковка и консервация КРУ соответствует ГОСТ 23216, ГОСТ 9.014. Действие консервации рассчитано на срок: не менее двух лет для КРУ; не менее трех лет для запасных частей.

9.4.Не допускается хранение КРУ в одном помещении с кислотами, реактивами, а также материалами, которые могут оказать вредное действие на хранящееся изделие.

9.5.Элементы шкафов КРУ, запасные части и приспособления упаковываются в тару, обеспечивающую их сохранность при транспортировке и хранении.

9.6.Упакованные изделия должны быrь закреплены на транспортных средствах так, чтобы была исключена возможность смещения и соударениях ящиков.

9.7.Бросать и подвергать ударам КРУ в транспортной таре не разрешается.

9.8.Транспортирование шкафов КРУ и их демонтированных частей в упаковке может осуществляться любым видом открытого транспорта: воздушным, железнодорожным, автомобильным, а также водным путем (кроме морского) .

9.9.Сроки транспортиования шкафов КРУ входят в общий срок сохраняемости и не должны превышать трех месяцев.

10.СЕРВИС И ГАРАНТИИ

10.1.Предприятие-изготовитель гарантирует соответствие шкафов КРУ требованиям настоящих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.

10.2.Общий гарантийный срок ячеек КРУ-СВЭЛ-К-3.J составляет пять лет, со дня ввода в эксплуатацию, но не более семи лет с даты отгрузки изготовителем.

10.3.Гарантии на покупные комплектующие изделия определяются документацией предприятий-изготовителей соответствующих изделий, но составляют не менее пяти лет.

11. УТИЛИЗАЦИЯ


Ячейка КРУ состоит из элементов не требующих специальной утилизации. Утилизация узлов и деталей после окончания срока службы производится в соответствии с рекомендациями, приведенными в таблице 12.


Таблица 12
Материалы Приблизительная масса, кг* Рекомендуемый способ утилизации
Сталь 950 Отделить и пустить в повторное изготовление
Медь 190 Отделить и пустить в повторное изготовление
Эпоксидные смолы 450 Утилизировать
Другие материалы 40 Утилизировать

 (*) - в качестве справки масса указана на шкаф ввода/отдодящей линии.

Утилизация производится либо сжиганием на мусоросжигательном заводе, либо вывозом на свалку.

ПРИЛОЖЕНИЕ А. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ШКАФОВ КРУ

(Справочное)

Габаритные и установочные размеры шкафов КРУ.

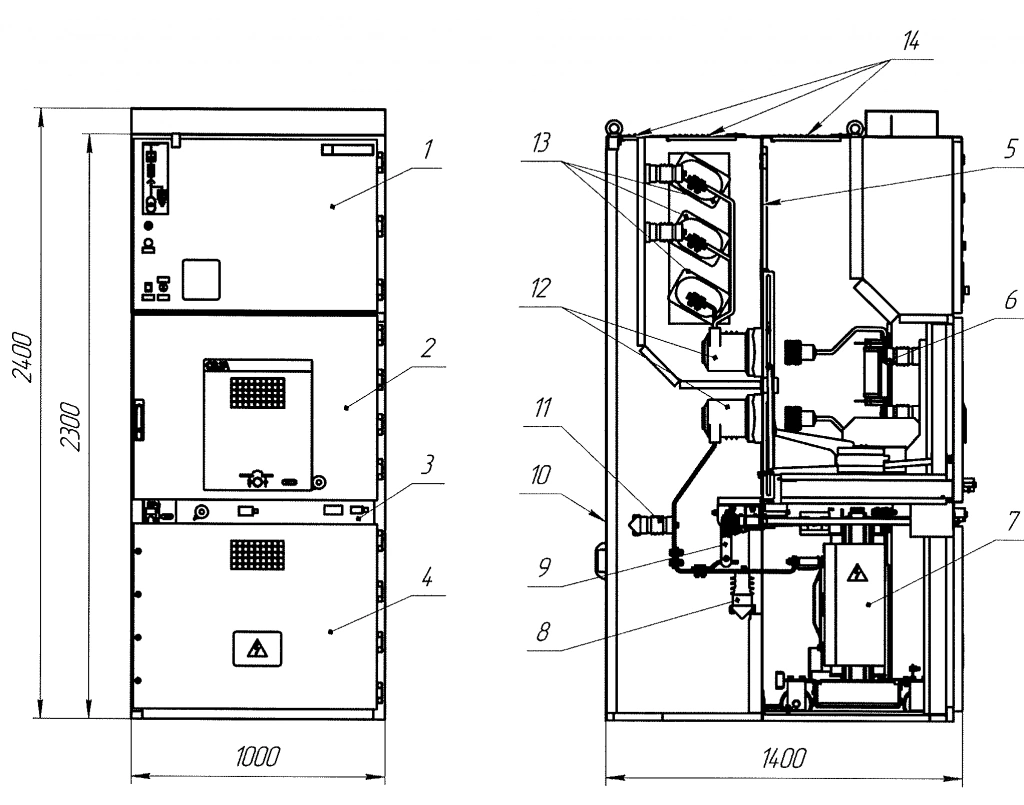

Рис.А.1 - Габаритные и установочные размеры шкафов КРУ.



Установка ТТНП и кабельное подключение ячейки КРУ.

Рисунок А.2 - Установка ТТНП и кабельное подключение ячейки КРУ.


ПРИЛОЖЕНИЕ Б. УСТАНОВОЧНЫЕ РАЗМЕРЫ ШКАФОВ КРУ ДЛЯ УСТАНОВКИ НА ФУНДАМЕНТ.

(Справочное)

n-количество шкафов в секции КРУ;

t-ширина полки закладного элемента фундаментной рамы;

S-длинна секции (ряда) шкафов КРУ В РУ

Рис.Б1 - Установочные размеры КРУ для установки на фундамент.

Рисунок Б.1 - Установочные размеры КРУ для установки на фундамент


Рисунок Б.2 - Установочные размеры КРУ Для установки на фундамент

Рисунок Б.2 - Установочные размеры КРУ Для установки на фундамент


Приложение В. ОБРАЗЕЦ ЗАПОЛНЕНИЯ ОПРОСНОГО ЛИСТА

Образец заполнения опросного листа

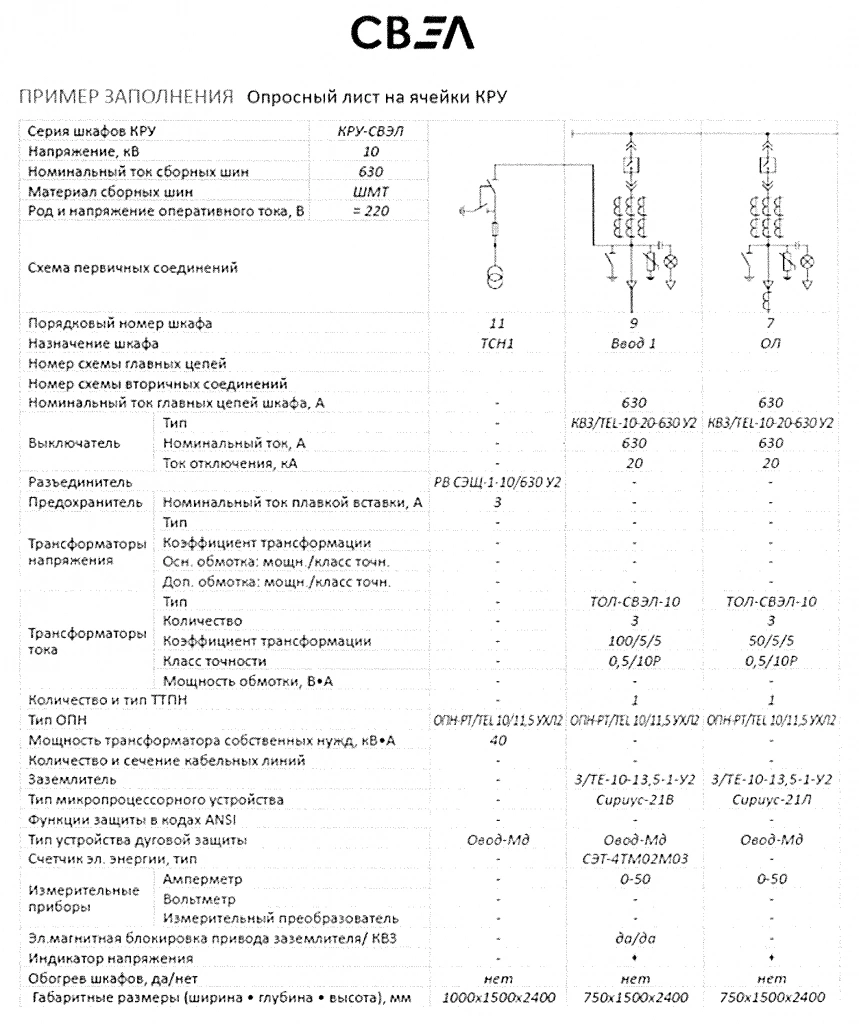

Рисунок ИВ.1 - Образец заполнения опросного листа



ПРИЛОЖЕНИЕ Г. СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ ШКАФОВ КРУ-СВЭЛ-К-З.1 НА 35 кВ.

(Обязательное)


Таблица 12
Тип вывода Кабельный
№Схемы 01 03 04
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 1250
Ширина и глубина ячейки
(ШхГ),мм
l200x2500 l200x2500 l200x2500
Количество и сечение силовых кабелей

с ТЗЛ до 3х(1х300)мм2

без ТЗЛ до 9х(1х630)мм2

Назначение
ячейки
ввод(линия)
Назначение отпайки

Кол-во тр-ров тока до 3х двухобмоточных до 3х трехобмоточных

Оборудование, указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).


Таблица 13
Тип вывода Кабельный
№Схемы 06 07 09
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 1250
Ширина и глубина ячейки
(ШхГ),мм
l200x2500 l200x2500 l200x2500
Количество и сечение силовых кабелей

с ТЗЛ до 3х(1х300) мм2

без ТЗЛ до 9х(1х630) мм2

Назначение ячейки ввод(линия)
Назначение отпайки

Кол-во тр-ров тока до 3х трехобмоточных до 3х четырехобмоточных

Оборудование, указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).


Таблица 14
Тип вывода Кабельный
№Схемы 10 11 101 102
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 1250 ;2500
Ширина и глубина ячейки
(ШхГ),мм
l200x2800
Количество и сечение силовых кабелей

-

Назначение
ячейки
секционирование
Назначение отпайки

-

Кол-во тр-ров тока 3 двухобмоточных -

Оборудование, указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).


Таблица 15
Тип вывода Кабельный
№Схемы 109 111 201
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 1250 ;2500 630
Ширина и глубина ячейки
(ШхГ),мм
l200x2500
Количество и сечение силовых кабелей

с ТЗЛ до 3х(1х300)мм2

без ТЗЛ до 9х(1х630)мм2

Назначение
ячейки
секционирование
Назначение отпайки

ячейка трансформатора напряжения
Кол-во тр-ров
тока
до3х двухобмоточных -

Оборудование, указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).


Таблица 16
Тип вывода Кабельный
№Схемы 301 604
Схемы электрических соединений главных цепей
Номинальный ток ячейки, А 1250
Ширина и глубина ячейки
(ШхГ),мм
l200x2500 1800х2500
Количество и сечение силовых кабелей

3(1х95)мм2
Назначение
ячейки
заземление сборных шин ТСН(мощность тр-ра не более 100кВА
Назначение отпайки

к ячейке ввода или кабельной линии
Кол-во тр-ров
тока
-

Оборудование, указанное штрих-пунктиром может не устанавливаться в ячейку по требованию заказчика (к номеру схемы добавляется буква н).

ПРИЛОЖЕНИЕ Д. ТОЧКИ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКИХ СОПРОТИВЛЕНИЙ
(Справочное)

Рисунок Д.1 - Точки измерения электрического сопротивления

Рисунок Д.1 - Точки измерения электрического сопротивления

Рисунок Д.2 - Точка измерения электрического сопротивления

Рисунок Д.2 - Точка измерения электрического сопротивления

ПРИЛОЖЕНИЕ Е. СХЕМА СТРОЕНИЯ

(Справочное)

Рисунок Е.1 - Схема строповки

Рисунок Е.1 - Схема строповки

ПРИЛОЖЕНИЕ Ж. ЗАПАСНЫЕ ЧАСТИ И ПРИНАДЛЕЖНОСТИ
(Обязательное)

Обозначение Наименование Где применяется Кол. Примечание
Запасные части
1 Арматура светосигнальная
СКЛ 14 А-Ж-2-220
Шкаф РЗА 2 На каждую секцию
2 Лампа накаливания МО-36-25 Освещение отсеков ячейки КРУ 1 На каждую секцию
3 Изолятор опорный ZNQ-40,5- l Отсек присоединений 3 Поставляется отдельно по заказу
4 Изолятор опорный с емкостным
делителем CG-40,5- l
Отсек присоединений 3 Поставляется отдельно по заказу
5 8ЭТ.536.166 Контакт Неподвижный контакт заземлителя 3 Поставляется отдельно по заказу
6 Изолятор проходной PTG-40,5-2 Изолятор проходной отсека сборных шин 3 На каждую секцию. Поставляется отдельно по заказу
7 Изолятор распределительный
СНNЗ-40,5Q-1
Изолятор проходной 3 Поставляется отдельно по заказу
ПРИНАДЛЕЖНОСТИ
8 5ЭТ.253.011 Рукоятка Для оперирования заземлителем 1 На каждую секцию
9 5ЭТ.027.045 Подставка под выключатель Для выкатывания выдвижного элемента в ремонтное положение 1 На каждые 5 шкафов
10 Ключ металлический MESAN Для открывания дверей отсеков шкафа КРУ 1 На каждый шкаф
11 Ключ электромагнитной блокировки КЭЗ-1 УЗ Ключ электромагнита блокировки механизма заземлителя отсека присоединений 1 На каждую секцию
12 Смазка ЦИАТИМ-203
ГОСТ 8773-73
Смазка узлов ячейки 0,8 кг
13 Краска-спрей SR000007035
RAL 7035
Покраска нарушенных
лакокрасочных покрытий
1 баллон
