Трансформатор ТМГ — один из наиболее востребованных видов силового оборудования для распределительных сетей напряжением 6–10 кВ. Благодаря герметичной конструкции, высокой надежности и минимальным требованиям к обслуживанию трансформаторы ТМГ широко применяются на промышленных предприятиях, объектах энергетики, в коммунальном хозяйстве, строительстве и инфраструктурных проектах.
Группа СВЭЛ производит трансформаторы ТМГ мощностью от 25 до 3200 кВА, обеспечивая поставки по всей России и в страны СНГ. В этой статье подробно рассмотрим расшифровку маркировки, технические характеристики, действующие ГОСТы, преимущества герметичных масляных трансформаторов и рекомендации по выбору оборудования.
Кратко о трансформаторах ТМГ
Чтобы дать быстрый ответ на вопрос «Что такое трансформатор ТМГ», стоит обратиться к основным характеристикам:
- тип оборудования — силовой трехфазный трансформатор;
- исполнение — масляный герметичный;
область применения — распределительные сети 6–10 кВ;
диапазон мощностей — от 25 до 3200 кВА;
напряжение ВН — 6 или 10 кВ;
напряжение НН — 0,4 кВ;
срок службы — до 30 лет и более;
обслуживание — минимальное благодаря герметичной конструкции.
Именно сочетание надежности, энергоэффективности и низких эксплуатационных затрат делает трансформаторы ТМГ стандартом для современных комплектных трансформаторных подстанций (КТП).
Что такое трансформатор ТМГ

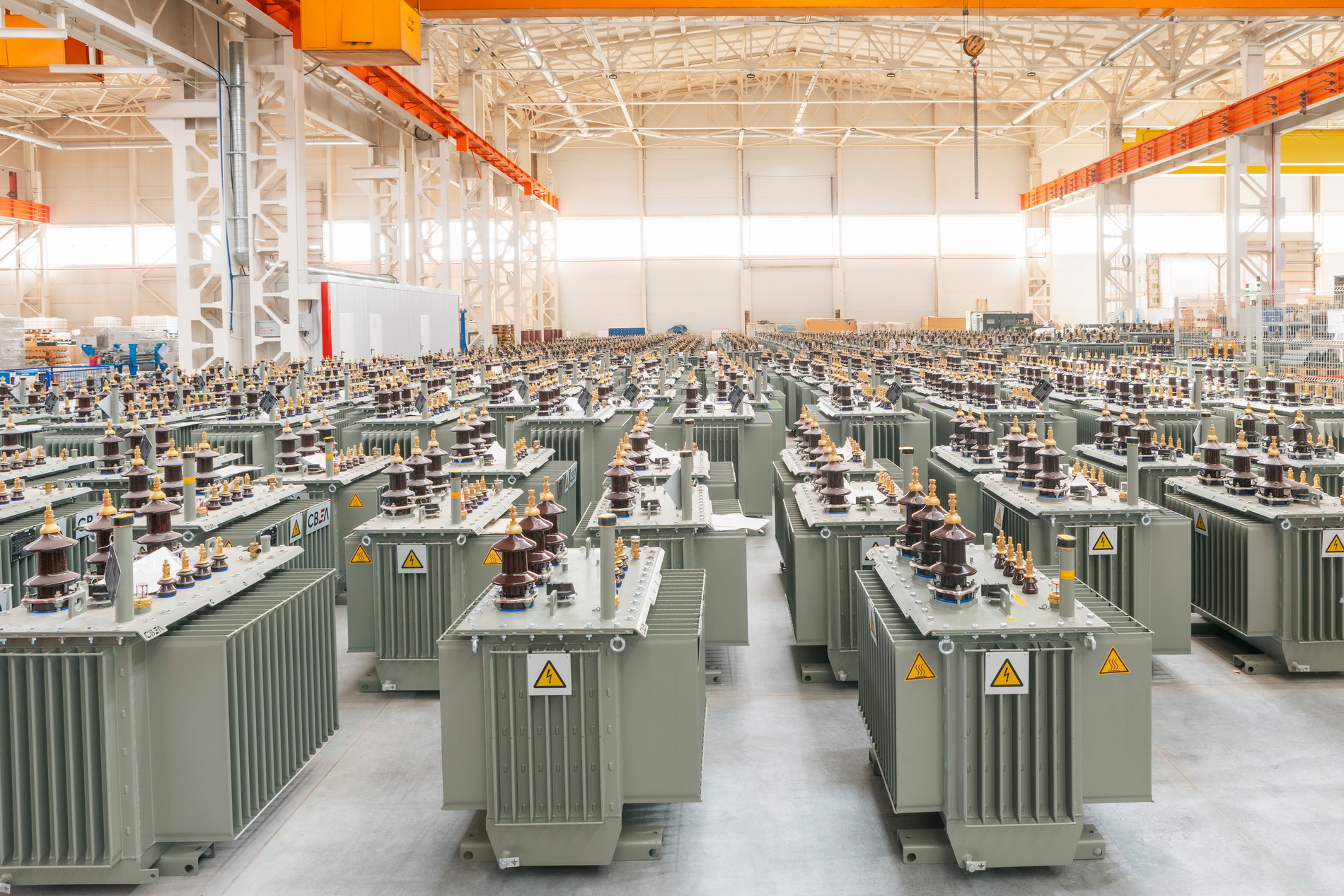

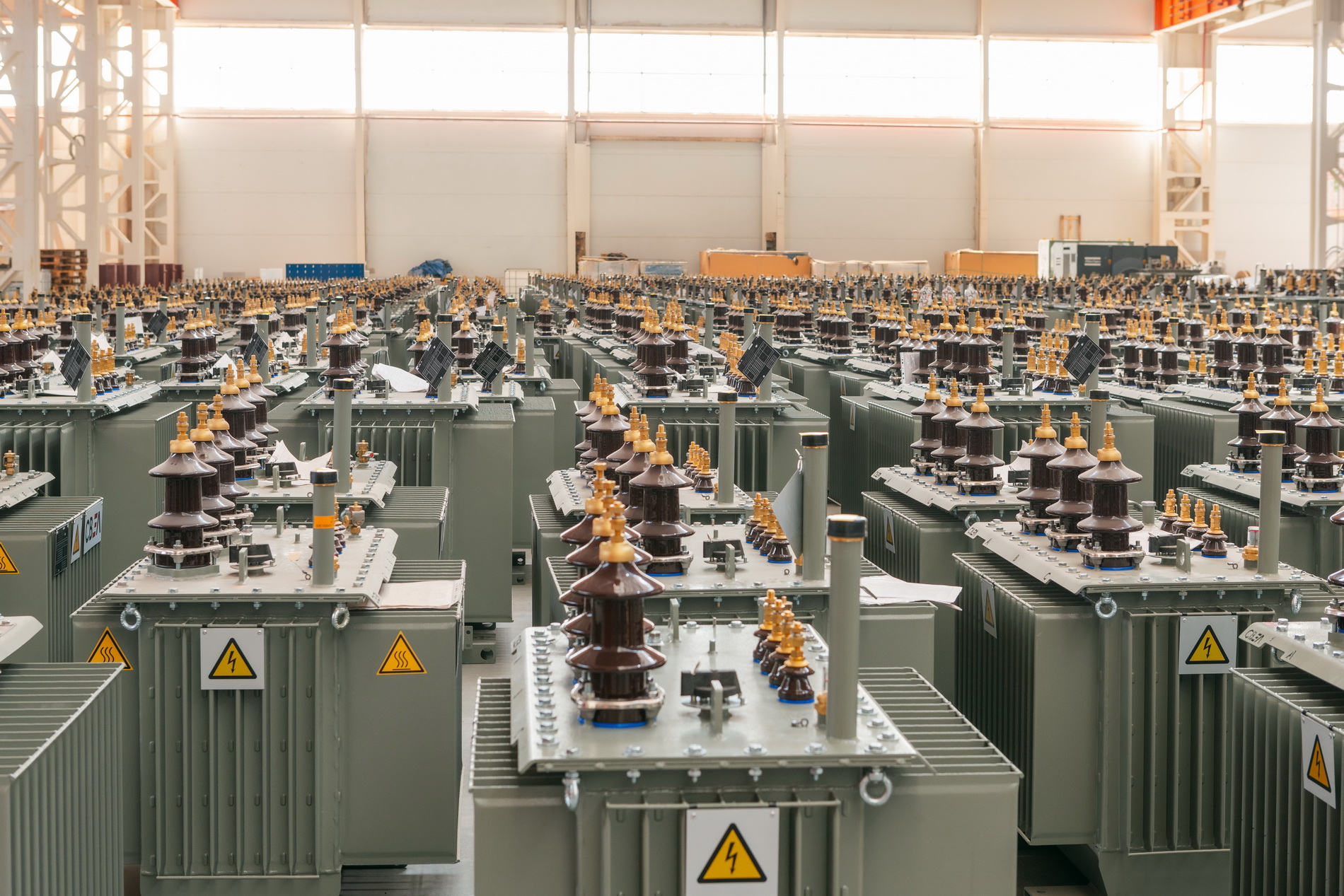

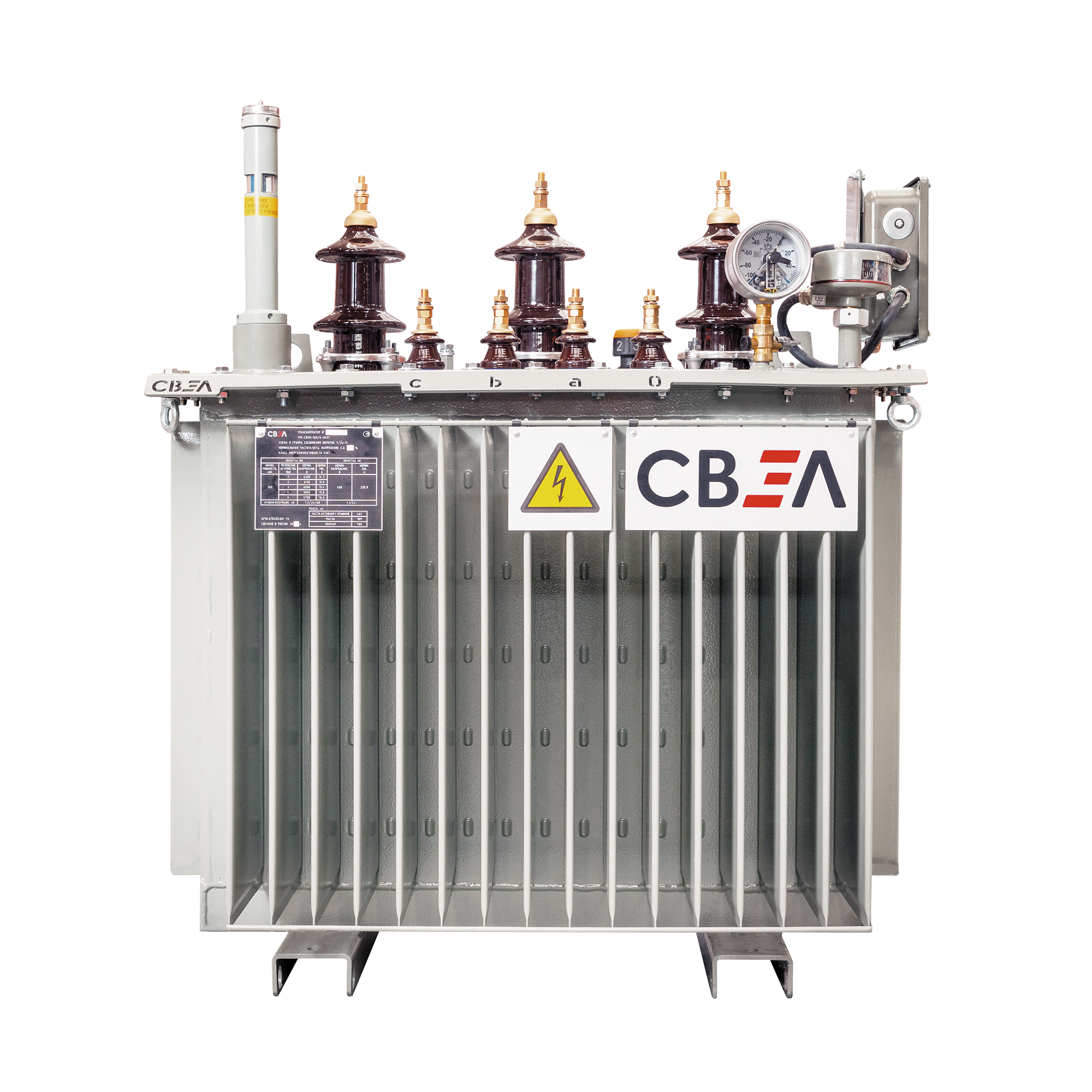

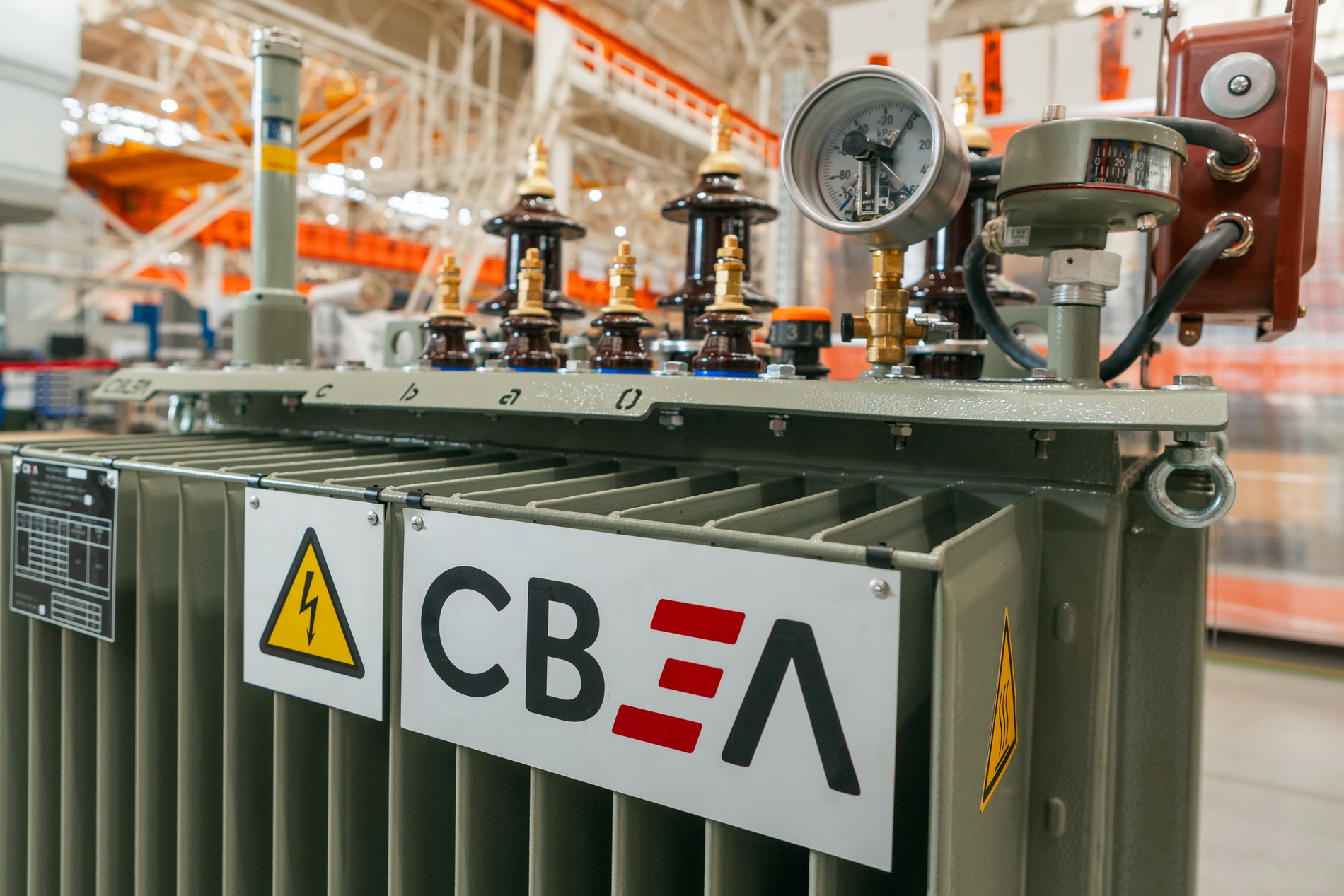

Трансформатор ТМГ — это трехфазный масляный герметичный силовой трансформатор, предназначенный для преобразования электрической энергии и понижения напряжения в распределительных сетях.
В отличие от традиционных масляных трансформаторов с расширительным баком, конструкция ТМГ полностью герметична. Масло внутри бака не контактирует с атмосферным воздухом, что значительно замедляет процессы старения изоляции и требуют меньше внимания со стороны эксплуатационного персонала, а также позволяет увеличить срок службы оборудования.
Трансформаторы ТМГ применяются:
в комплектных трансформаторных подстанциях;
на промышленных предприятиях;
в жилых и коммерческих комплексах;
на объектах нефтегазовой отрасли;
в энергетической инфраструктуре;
на объектах транспортной и коммунальной инфраструктуры.
Расшифровка маркировки трансформатора ТМГ
Маркировка трансформатора содержит основную информацию о конструкции и номинальных параметрах оборудования.
Рассмотрим пример: ТМГ-630/10/0,4.
Обозначение расшифровывается следующим образом:
Т — трехфазный трансформатор;
М — масляное охлаждение с естественной циркуляцией масла;
Г — герметичное исполнение бака без расширителя.
Цифры после буквенной части обозначают основные электрические параметры:
630 — номинальная мощность, кВА;
10 — напряжение обмотки высокого напряжения, кВ;
0,4 — напряжение обмотки низкого напряжения, кВ.
Группы соединения обмоток
После основных параметров могут указываться схемы соединения обмоток:
У/Ун-0 — обе обмотки соединены в звезду; у низковольтной обмотки выведена нейтраль; группа 0 означает, что фазового сдвига между обмотками нет.
Д/Ун-11 — обмотка высокого напряжения соединена в треугольник, низковольтная — в звезду с выведенной нейтралью; группа 11 означает сдвиг фаз на 30°.
Y/Yн-0 — международное обозначение: звезда/звезда с нейтралью, без фазового сдвига.
D/Yн-11 — международное обозначение: треугольник/звезда с нейтралью, со сдвигом фаз на 30°.
Выбор группы соединения влияет на режим работы сети, качество электроснабжения и возможность подключения различных типов нагрузки.
Климатическое исполнение
Дополнительно указываются климатические категории:
У1 — умеренный климат;
УХЛ1 — умеренный и холодный климат;
Т1 — тропический климат.
Классы энергоэффективности трансформаторов СВЭЛ
Помимо стандартного исполнения, СВЭЛ выпускает энергоэффективные трансформаторы с пониженными потерями холостого хода и короткого замыкания.
Класс В — соответствует требованиям Россети Х1К1.
Класс А — соответствует требованиям Россети Х2К2.
Класс Эко-1 — соответствует требованиям Россети Х3К2 и обеспечивает максимальную экономию электроэнергии при эксплуатации.
Для трансформаторов мощностью от 250 кВА применение энергоэффективных решений позволяет ощутимо снизить стоимость владения оборудованием на протяжении всего срока службы.
Основные технические характеристики трансформаторов ТМГ
Технические характеристики трансформатора ТМГ напрямую влияют на надежность работы подстанции, энергоэффективность объекта и стоимость эксплуатации оборудования.
Номинальные мощности
СВЭЛ выпускает трансформаторы следующих мощностей:
25 кВА, 40 кВА, 63 кВА, 100 кВА, 160 кВА, 250 кВА, 400 кВА, 630 кВА, 1000 кВА, 1250 кВА, 1600 кВА, 2000 кВА, 2500 кВА и 3200 кВА.
Наиболее востребованными на рынке являются:
ТМГ 400;
ТМГ 630;
ТМГ 1000;
ТМГ 1600.
Именно эти модели чаще всего используются в проектах КТП и распределительных подстанций.
Потери холостого хода и короткого замыкания
Один из важнейших критериев выбора — энергетические потери.
Современные трансформаторы ТМГ могут иметь различные показатели потерь в зависимости от класса энергоэффективности.
Чем ниже потери холостого хода и короткого замыкания, тем меньше эксплуатационные расходы предприятия на протяжении всего срока службы оборудования.
При сравнении предложений различных производителей рекомендуется анализировать не только цену трансформатора ТМГ, но и стоимость потерь электроэнергии за 30 лет эксплуатации.
Габариты и масса
Габаритные размеры и масса зависят от мощности оборудования.
Например, трансформатор ТМГ 630 имеет компактные размеры и относительно небольшой вес, что упрощает монтаж в составе КТП.
Трансформаторы мощностью 1600–3200 кВА требуют предварительного расчета фундамента и учета нагрузки на строительные конструкции.
Для точного подбора рекомендуем использовать каталог продукции или обратиться к менеджерам СВЭЛ.
ГОСТы и нормативные документы для трансформаторов ТМГ
Производство трансформаторов ТМГ осуществляется в соответствии с действующими российскими стандартами.
Основные нормативные документы:
ГОСТ Р 52719;
серия ГОСТ 3484;
стандарты на трансформаторное масло;
требования по энергоэффективности силовых трансформаторов;
отраслевые требования ПАО «Россети».
Каждый трансформатор СВЭЛ проходит приемо-сдаточные испытания, а также подтверждает соответствие требованиям нормативной документации.
Преимущества трансформаторов ТМГ от производителя
Выбирая трансформаторы ТМГ производства СВЭЛ, заказчики получают:
оборудование напрямую от завода-изготовителя;
подтвержденное соответствие ГОСТ;
широкий диапазон мощностей;
современные классы энергоэффективности;
минимальные эксплуатационные расходы;
инженерную поддержку проекта;
помощь в подборе оборудования;
поставки по всей территории России и СНГ;
гарантийное и сервисное сопровождение.
Часто задаваемые вопросы
Что означает ТМГ?
ТМГ — трехфазный масляный герметичный трансформатор.
Чем ТМГ отличается от ТМ?
ТМГ имеет герметичный бак без расширителя, благодаря чему масло не контактирует с атмосферным воздухом.
Какие мощности выпускаются в СВЭЛ?
От 25 до 3200 кВА.
Какой срок службы трансформатора ТМГ?
При соблюдении условий эксплуатации срок службы составляет 30 лет и более.
Можно ли заказать трансформатор по индивидуальному проекту?
Да. СВЭЛ выполняет подбор оборудования под требования конкретного объекта и технического задания.
Каталог трансформаторов ТМГ от производителя
В продуктовой линейке СВЭЛ представлены трансформаторы ТМГ от 25 до 3200 кВА. Наши эксперты помогут подобрать оборудование по параметрам сети, требованиям энергоэффективности, климатическому исполнению и условиям эксплуатации.
Для получения коммерческого предложения достаточно направить опросный лист или техническое задание. Инженеры подготовят расчет стоимости, предложат оптимальную конфигурацию и помогут выбрать решение с учетом бюджета и задач проекта.
Мнение производителя
Трансформаторы ТМГ остаются востребованным решением для распределительных сетей 6–10 кВ благодаря сочетанию надежности, высокой энергоэффективности и минимальных затрат на обслуживание. При выборе оборудования важно учитывать не только номинальную мощность, но и уровень потерь холостого хода и короткого замыкания, поскольку именно эти параметры формируют совокупную стоимость владения на протяжении всего жизненного цикла оборудования.
Заключение
Выбирая трансформаторы ТМГ от СВЭЛ, вы получаете надежное оборудование российского производства, соответствующее действующим ГОСТам и современным требованиям энергоэффективности. Мы контролируем качество на каждом этапе изготовления, проводим полный комплекс испытаний и обеспечиваем техническую поддержку на протяжении всего срока эксплуатации. Трансформаторы ТМГ СВЭЛ внесены в Реестр Минпромторга с подтвержденным российским происхождением.
Изучите каталог трансформаторов ТМГ, запросите расчет стоимости или получите консультацию эксперта СВЭЛ. Мы поможем подобрать оборудование, которое обеспечит надежное электроснабжение вашего объекта на десятилетия вперед.
