Высоковольтный изолятор — это электроизоляционный элемент, который удерживает токоведущие части оборудования и линий электропередачи, надежно отделяя их от заземленных конструкций: опор, корпусов аппаратов и стен зданий.
Без изоляторов невозможна безопасная работа ЛЭП и современных подстанций — именно они предотвращают утечки тока и короткие замыкания, обеспечивают стабильность всей энергосистемы.
Изолятор должен выдерживать воздействие электрических полей напряжением в десятки и сотни киловольт, оставаться прочным при ветре, осадках и обледенении, а также сохранять изоляционные свойства даже при значительном загрязнении и повышенной влажности.
Материалы и конструктивные особенности
Материал корпуса и форма поверхности подбираются с особой тщательностью: конструкция изолятора должна минимизировать токи утечки и не допускать пробоя на землю в любых погодных условиях.
При выборе материала учитывают не только механическую прочность, но и устойчивость к ультрафиолету, химически активным средам, грозовым импульсам. Для прибрежных и промышленных зон, например, особенно важна стойкость к коррозии и солевым отложениям.
В энергетике применяются штыревые, подвесные, опорные и проходные типы высоковольтных изоляторов. Их изготавливают из фарфора, закаленного стекла или современных полимеров. Это обеспечивает прочность изделий, устойчивость к старению и длительный срок службы.
Далее рассмотрим, как устроен изолятор, какие разновидности существуют и где каждая из них применяется.
Назначение высоковольтных изоляторов
Основная задача электрического высоковольтного изолятора — надежно отделять токоведущие элементы от опорных конструкций. Изоляторы выполняют несколько важных функций:
электрическая изоляция — предотвращают утечки тока и пробои;
механическая опора — удерживают тяжелые провода и элементы при ветровых и механических нагрузках;
защита от аварий — снижают риск коротких замыканий и повреждений оборудования.
Благодаря изоляторам линии электропередачи стабильно передают электроэнергию на большие расстояния, а подстанции сохраняют надежность даже при неблагоприятных погодных условиях.
Конструкция высоковольтного изолятора
Несмотря на кажущуюся простоту формы, конструкция изолятора тщательно продумана. Основные элементы:
изоляционный корпус — изготавливается из материалов с высокими диэлектрическими свойствами: фарфора, стекла или полимерного композита. Например, на подстанциях применяется керамический высоковольтный изолятор, а стеклянные и полимерные модели устанавливаются на ЛЭП;
металлическая арматура — соединяет изолятор с проводом и опорой, изготавливается из коррозионно-стойких сплавов;
поверхность утечки — система ребристых «юбок» или дисков, которые увеличивают путь протекания тока по поверхности и уменьшают риск пробоя.
Разные материалы придают изоляторам особые свойства:
фарфоровые — устойчивы к нагреву и ультрафиолету, хорошо работают при низких температурах;
стеклянные — имеют идеально гладкую поверхность, на которой не задерживаются пыль и другие загрязнения;
полимерные — легкие, прочные и долговечные, с высокой стойкостью к влаге и механическим нагрузкам.
Перед установкой изоляторы проходят электрические и механические испытания: проверку на пробой, изгиб, ударную прочность. Для полимерных изделий дополнительно оценивается старение материала под действием ультрафиолета и влаги.

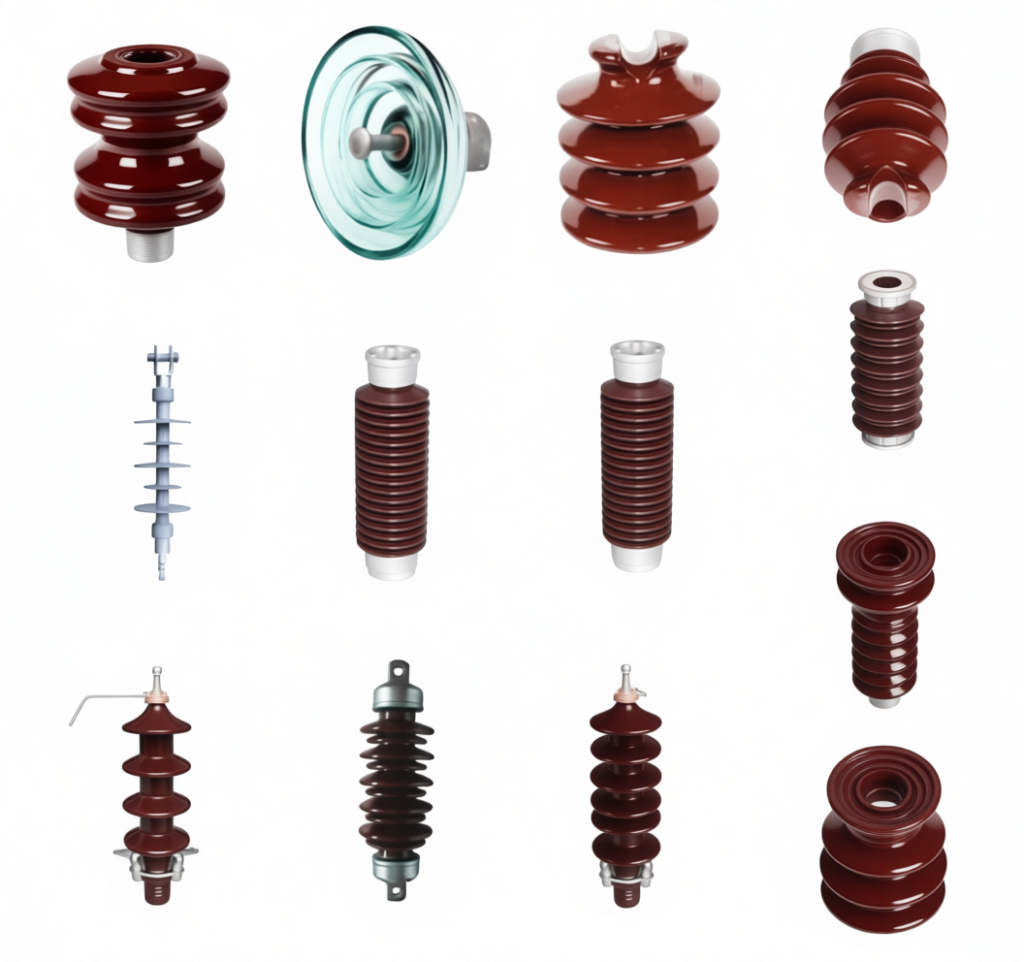

Классификация и типы изоляторов
Разнообразие моделей высоковольтных изоляторов связано с условиями эксплуатации — от воздушных линий до подстанций и трансформаторов.

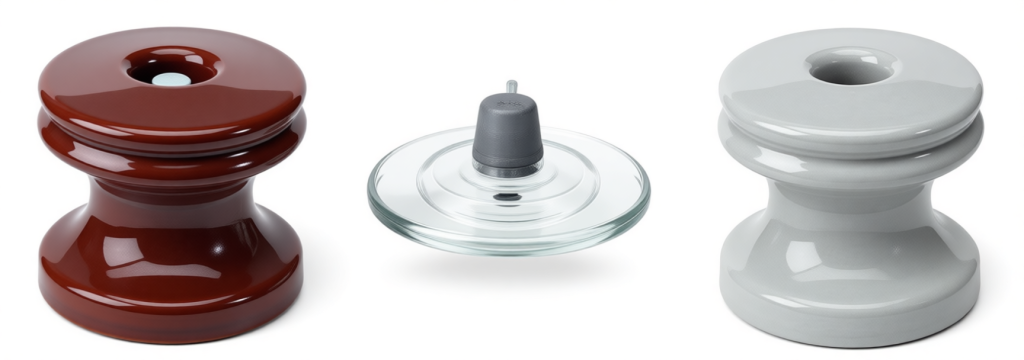

По материалу изготовления:
высоковольтные фарфоровые изоляторы — проверенные временем, прочные и термостойкие, но требуют периодической очистки и имеют большой вес;
изоляторы высоковольтные стеклянные — более легкие, не накапливают загрязнения, а повреждения и дефекты видны сразу;
полимерные изоляторы — современные, легкие, ударопрочные, армированы стекловолокном, просты в монтаже, так как не требуется сборка тяжелых гирлянд.
По назначению:
линейные (подвесные) — монтируются на ЛЭП, где изоляторы воспринимают большие механические нагрузки;

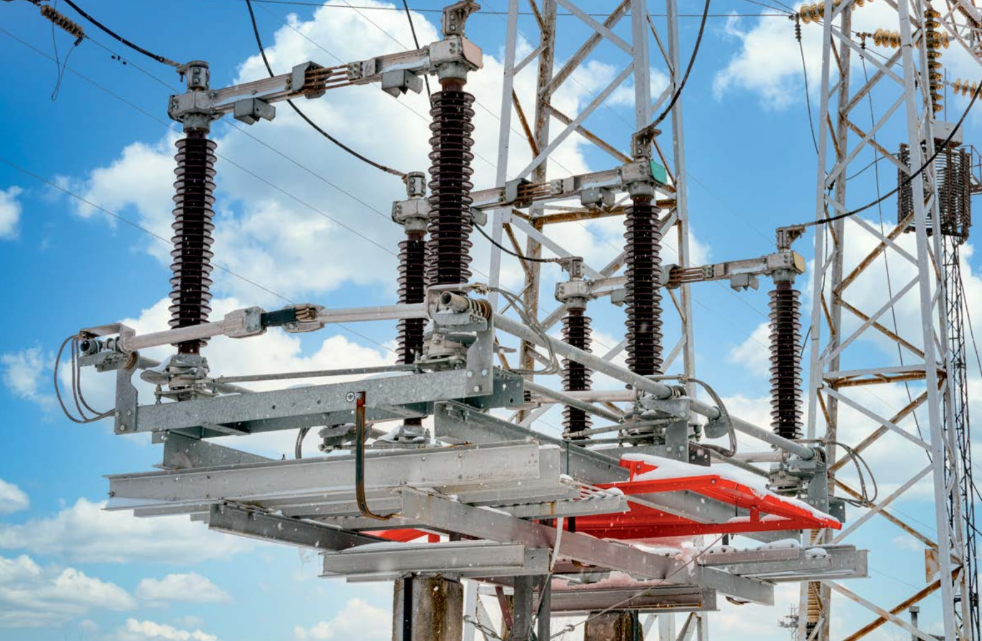

опорные — фиксируют шины и аппараты в распределительных устройствах и на подстанциях (сюда входят изолятор опорный штыревой, керамический и высоковольтный опорный);
проходные — выводят токоведущие элементы через стены и кожухи оборудования (например, изолятор проходной трансформатора, фарфоровый или высоковольтный проходной).
По конструкции:
штыревые линейные — устанавливаются на опорах (крюках, штырях, траверсах) и удерживают провод напрямую, например, высоковольтные штыревые изоляторы в сетях до 35 кВ;
подвесные дисковые — состоят из цепочки соединенных последовательно стеклянных или керамических дисков, количество которых зависит от напряжения;
станционные (опорные, проходные) — колоннообразные изоляторы для подстанций и распределительных устройств.
Особенности применения
Изоляторы устанавливают:
на ЛЭП высокого напряжения — преимущественно подвесные стеклянные и полимерные конструкции;

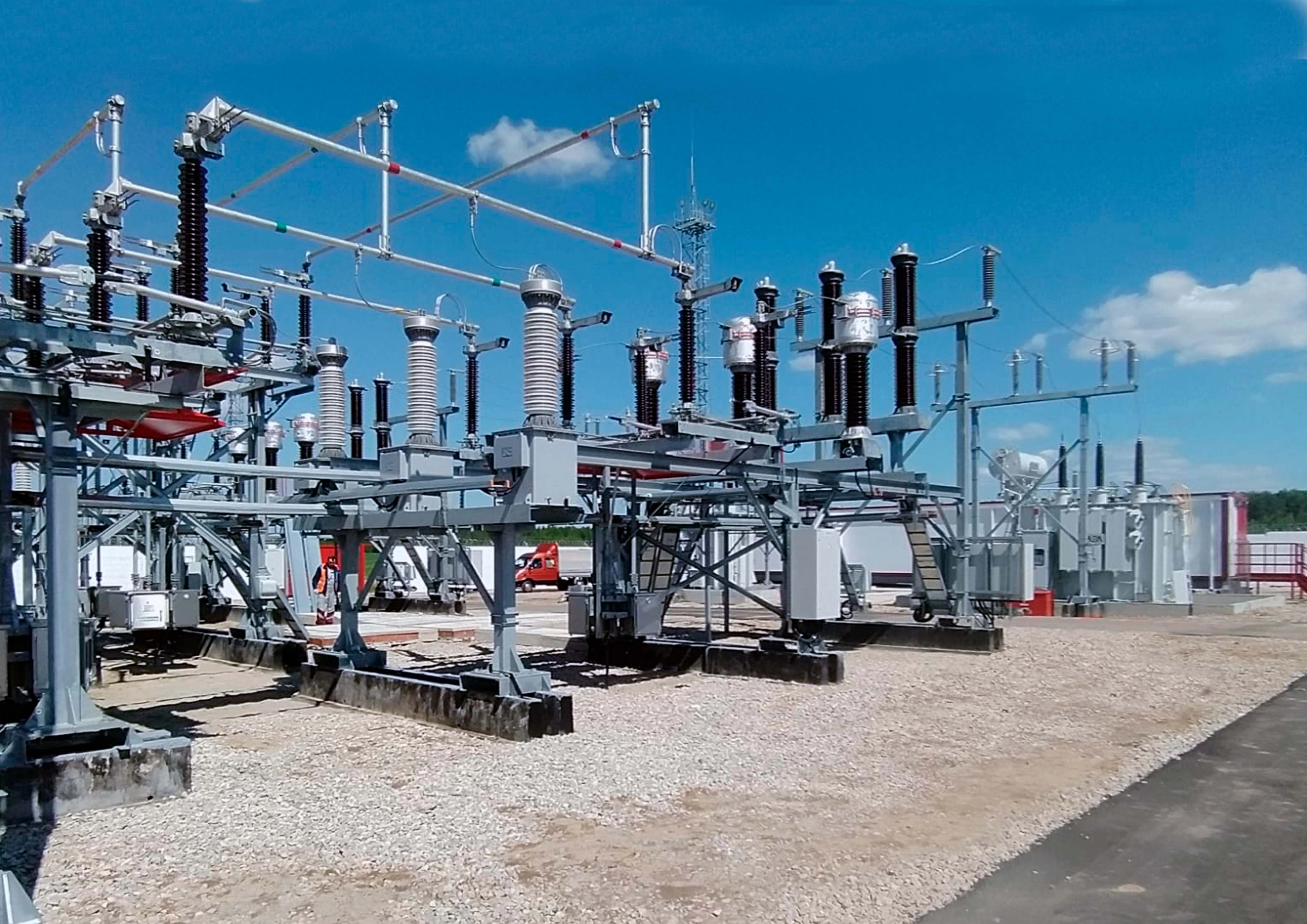

на подстанциях — опорные для шин и штыревые керамические модификации;
в трансформаторных установках — проходные фарфоровые изоляторы.
Выбор конкретного типа зависит от уровня напряжения, климатических условий и конструкции оборудования.
При выборе важно учитывать не только номинальное напряжение, но и климатические особенности региона. Так, штыревые опорные изоляторы оптимальны для умеренного климата, полимерные устройства предпочтительнее в районах с высокой влажностью или загрязненной атмосферой. В холодных зонах лучшую защиту обеспечивают фарфоровые изоляторы, устойчивые к низким температурам и обледенению.
Эксплуатационные особенности
В процессе эксплуатации изоляторы подвержены внешним воздействиям. Возможные проблемы:
загрязнение и увлажнение поверхности снижают сопротивление изоляции;
микротрещины или повреждения могут вызвать пробой;
коронные разряды (голубоватое свечение) приводят к потерям энергии и вызывают старение материала.
На подстанциях и ЛЭП все чаще применяют тепловизионный контроль и дистанционные системы мониторинга состояния изоляторов. Это позволяет выявлять дефекты на ранней стадии и предотвращать аварийные отключения.
Важно регулярно контролировать состояние высоковольтных изоляторов, проводить очистку и своевременно заменять поврежденные элементы.
Заключение
Высоковольтный изолятор — критически важный элемент электрических сетей, обеспечивающий надежную изоляцию и механическую прочность токоведущих частей в условиях высоких напряжений и неблагоприятных внешних факторов.
Будь то опорный, проходной или подвесной линейный изолятор — каждый из них выполняет свою задачу в единой системе электроснабжения.
Грамотный выбор материала и конструкции позволяет достичь баланса между долговечностью, простотой обслуживания и устойчивостью к внешним воздействиям. От качества изоляторов и правильного их применения напрямую зависят надежность и безопасность всей энергосистемы.
