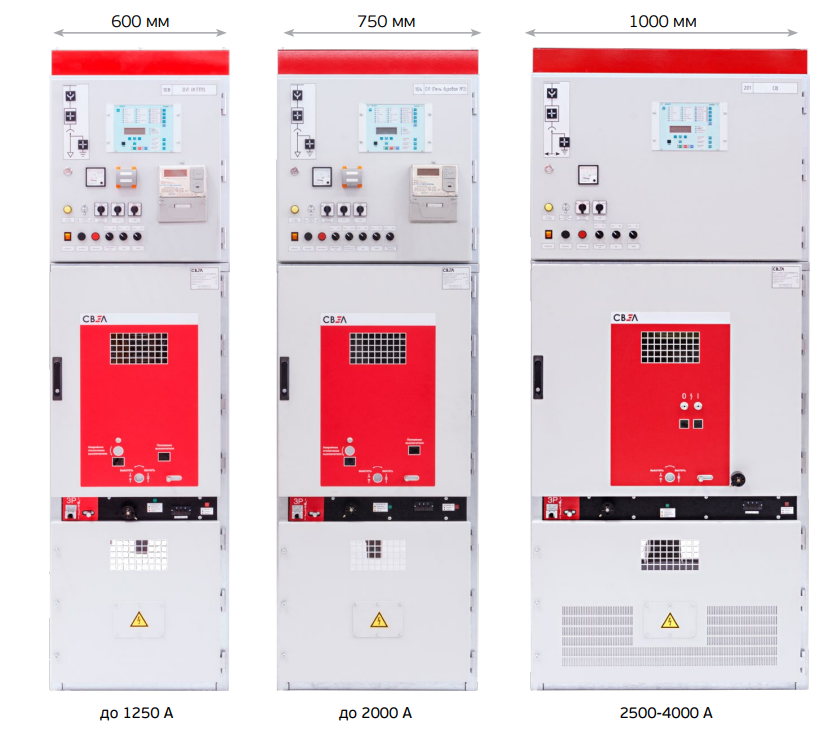

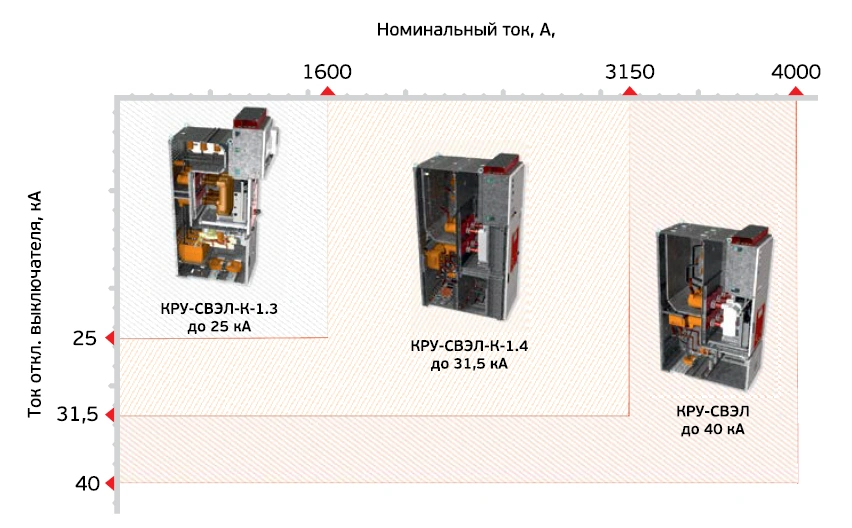

Комплектное распределительное устройство КРУ-6,10 кВ

Отсек выкатного элемента

В отсеке выкатного элемента, кроме кассетного выкатного элемента (далее - КВЭ) располагаются шторочный механизм, блокировки, направляющие. Шторки шторочного механизма автоматически закрываются под воздействием системы рычагов при перемещении КВЭ из рабочего положения в контрольное, закрывая доступ к неподвижным контактам. При необходимости, шторочный механизм может блокироваться навесным замком. Вспомогательные цепи выведены на штепсельный разъем.

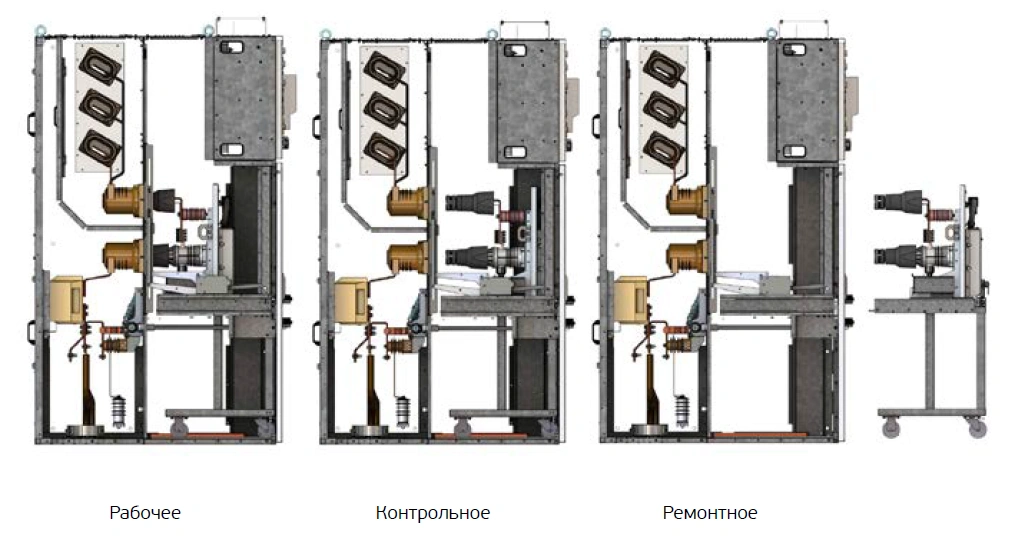

КВЭ относительно корпуса ячейки КРУ может занимать следующие фиксированные положения:

• Рабочее, при котором главные и вспомогательные цепи ячейки замкнуты;
• Контрольное, при котором главные цепи ячейки разомкнуты, а вспомогательные замкнуты (в этом положении допускается размыкание вспомогательных цепей);
• Ремонтное, когда КВЭ находится вне корпуса ячейки и его главные и вспомогательные цепи разомкнуты. В ремонтном положении КВЭ располагается на инвентарной тележке, входящей в комплект поставки РУ.

В отсеке также предусмотрена система механических и электромагнитных блокировок, не позволяющих открыть дверь, пока не будут выполнены регламентированные операции и выкатной элемент не переведен в контрольное положение.

Двери отсеков выкатного элемента и присоединений оборудованы системой лабиринтного уплотнения, предназначенной для защиты обслуживающего персонала от продуктов горения при внутренних дуговых коротких замыканиях в отсеке.

КВЭ может быть оснащен моторизированным приводом.

Надежное фиксирование на КВЭ снижает риск повреждения оборудования

Выкатной элемент

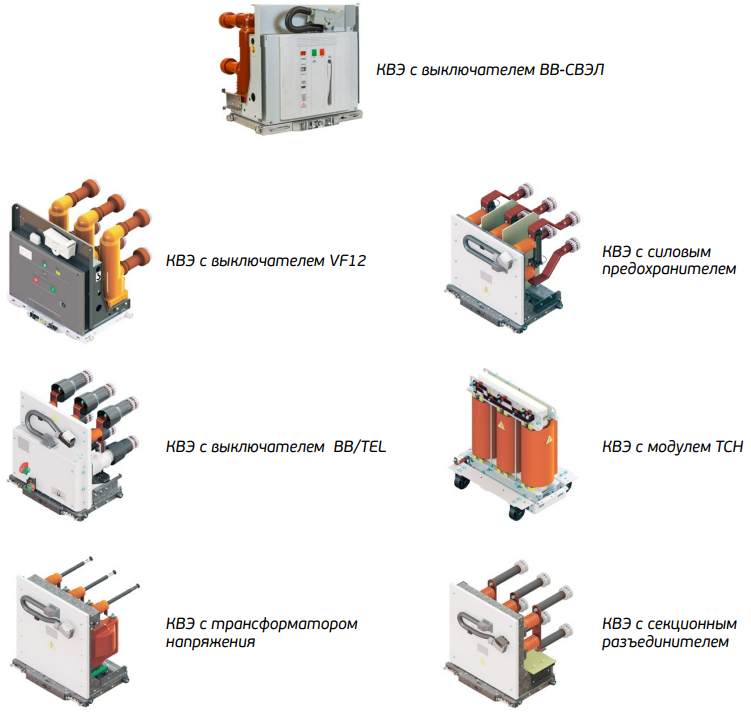

Выкатной элемент представляет собой тележку, на которой в зависимости от схемы ячейки может быть установлено различное оборудование.

Камера ячеек серии КРУ-СВЭЛ может оснащаться всеми типами выкатных элементов, необходимых для эксплуатации, при условии конструктивной совместимости и по согласованию с заказчиком:

• КВЭ с силовым вакуумным выключателем;
• КВЭ с секционным разъединителем;
• КВЭ с силовыми предохранителями;
• КВЭ с трансформаторами напряжения.

Отсек кабельных присоединений

В отсеке кабельных присоединений располагаются:

• заземлитель с пружинным приводом на включение;
• трансформаторы тока, трансформаторы тока нулевой последовательности;
• клапан сброса избыточного давления;
• электромагнитная блокировка заземлителя;
• система заземляющих шин;
• ограничители перенапряжения;
• лампа освещения;
• индикатор напряжения.

Обеспечено достаточное расстояние для удобного подключения кабеля, а также достаточно пространства для подключения необходимого количества кабелей.

Отсек сборных шин

В отсеке сборных шин размещается:

• сборные шины КРУ;
• клапаны сброса избыточного давления;
• проходные изоляторы сборных шин.

Сверху отсек оснащен клапаном сброса избыточного давления. Электрическое соединение отсека сборных шин с отсеком выкатного отсека выполняется через проходные изоляторы главного контакта.

Доступ к сборным шинам осуществляется через крышу ячейки или через отсек выкатного элемента, когда выключатель в ремонтном положении.

Сборные шины проходят через проходные изоляторы, которые препятствуют попаданию продуктов горения и газов при коротком замыкании в соседнюю ячейку и в другие отсеки.

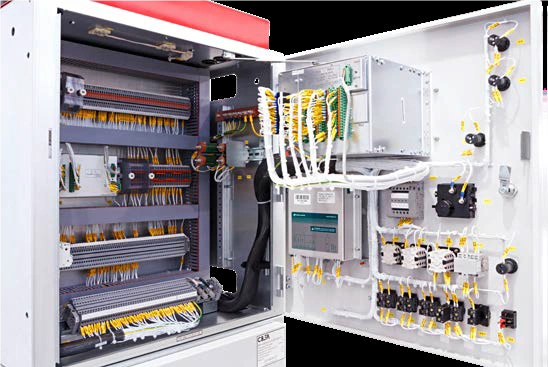

Отсек релейной защиты и автоматики (РЗА)

Отсек релейной защиты и автоматики (РЗА) включает в себя:

• корпус отсека с фасадной дверью;
• микропроцессорное устройство защиты, управления и автоматики;
• приборы контроля и учета электроэнергии;
• блок управления выключателя (при использовании выключателя BB/TEL);
• клеммные ряды и другую аппаратуру вспомогательных цепей.

На фасад двери вынесены блоки индикации и управления микропроцессорными устройствами защиты и автоматики, активная мнемосхема, кнопки управления и аппаратура местной сигнализации и счетчики.

В отсеке РЗА для удобства обслуживания предусмотрено освещение.

Прокладка внешних вторичных цепей выполняется в защитном коробе, установленном сверху отсека РЗА, а также существует возможность их прокладки внутри отсека РЗА.

В защитном коробе реализована перегородка для раздельной прокладки внешних вторичных цепей и оптоволоконного кабеля.

По согласованию с заказчиком возможно увеличение высоты короба.

Комплектуются микропроцессорными устройствами защиты и автоматики различных производителей по пожеланию заказчиков.

Моторизация выкатного элемента для выключателя

Моторизованный привод кассетного основания вакуумного выключателя запатентованной конструкции обеспечивает дистанционное или местное управление перемещением выключателя из контрольного положения в рабочее (операция вкатывания) и обратно (операция выкатывания).

Принцип действия: при подаче постоянного напряжения =220 В электродвигатель 1, через редуктор 2, муфту 3 вращает винт 4, при этом в зависимости от полюсов приложенного напряжения подвижная часть 5 вкатывается или выкатывается относительно неподвижной части 6. Муфта 3 предназначена для механической развязки электродвигателя 1 при управлении рукояткой ручного оперирования.

1 –электродвигатель; 2 –редуктор; 3 –муфта; 4 –винт; 5 –подвижная часть; 6 –неподвижная часть.

Моторизация заземлителя

Моторизованный привод заземлителя обеспечивает дистанционное или местное управление включением или отключением заземлителя.

В моторизованном приводе оперирование производится мотор-редуктором через зубчатую передачу или рукояткой ручного оперирования. Управление моторизованным приводом выполняется контроллером.

В работе блока реализованы следующие электрические блокировки:

• блокировка вкатывания выкатного элемента при включенном заземлителе;
• блокировка вкатывания и выкатывания выкатного элемента при включённом выключателе;
• блокировка вкатывания и выкатывания выкатного элемента при включенном заземлителе сборных шин (для ячеек ввода, СВ, СР);
• блокировка вкатывания и выкатывания при открытой двери отсека выкатного элемента;
• блокировка включения выключателя при нахождении КВЭ в промежуточном положении.

Электрические блокировки дублируются механическими блокировками.

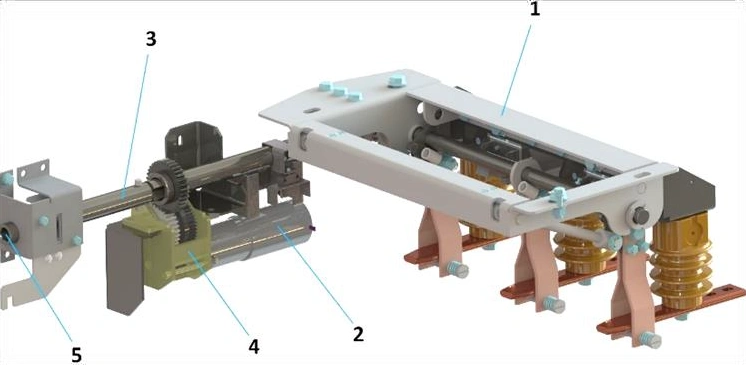

1 –заземлитель; 2 –электродвигатель; 3 –вал заземлителя; 4 –редуктор с муфтой; 5 –гнездо для рукоятки оперирования.

Дополнительные откидные лотки

Оснащение ячеек откидными лотками для эксплуатационных принадлежностей и документации исключает потерю или порчу документов и инструментов.

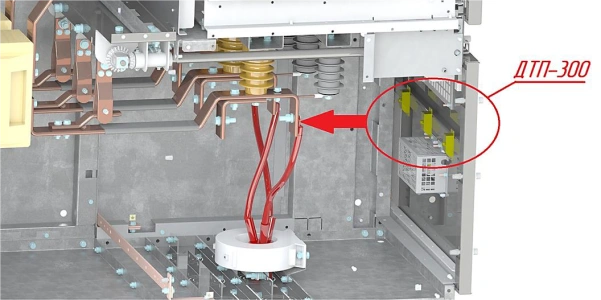

Мониторинг температуры сборных шин и кабельных присоединений

Организация мониторинга состояния кабельного присоединения (тепловизионный контроль) в отсеке присоединений ячейки, а также состояния контактных соединений, отходящих от сборных шин с выдачей информации на показывающий прибор на фасаде ячейки, либо в централизованную систему мониторинга состояния РУ.

Видеоконтроль и видеофиксация состояния выкатногоэлемента и заземлителя

Организация системы видеонаблюдения за подвижными частями ячейки КРУ-СВЭЛ с выдачей сигнала на сервер для фиксации, либо для онлайн контроля действий оперативного персонала.

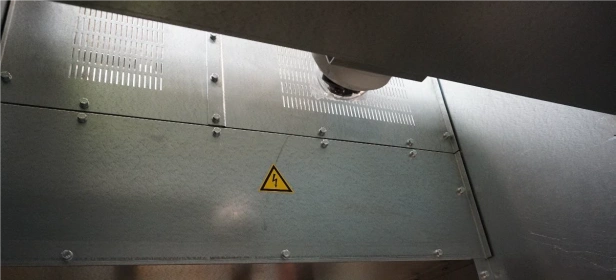

Шинный ввод

Конфигурация шинного ввода позволяет реализовать нестандартные требования заказчика для существующих и строящихся зданий, произвести реконструкцию подстанции с минимальными затратами.

Cистема мониторинга и диагностики дефектов коммутационного оборудования

• Контроль состояния изоляции выключателя, секций шин и подходящих линий, кабельных или воздушных. Диагностика производится на основе измерения и анализа частичных разрядов.
• Контроль работы привода выключателя. Производится по графикам изменения токов соленоидов управления и динамическим ударам в приводе.
• Анализ разновременности работы главных контактов по фазам. Производится по графикам изменения фазных токов.
• Контроль технологических параметров, набор которых зависит от типа контролируемого выключателя.

Цифровизация

Ячейки КРУ-СВЭЛ адаптивны под любые структуры реализации цифровой подстанции. Включают в себя возможность:

• установки цифровых ТТ и ТН;
• передачи сигналов и управление по протоколу МЭК 61850;
• организации централизованной РЗА;
• мониторинга состояния оборудования.
