КСО-СВЭЛ-К-1.2

Описание

КСО выполняются по типовым схемам электрических соединений главных цепей (см. Сетку схем главных цепей).

Сетка схем главных цепей позволяет использовать камеры КСО-СВЭЛ-К-1.2 в проектировании и реконструкции промышленных сетей распределения электроэнергии, питании электроприводов и понижающих трансформаторов.

В случае необходимости поставки камер со схемами соединений, отличающимися от приведенных в данной таблице, заказчику необходимо согласовать возможность поставки с компанией СВЭЛ-КРУ.

Камеры КСО серии К-1.2 изготавливаются для работы в закрытых помещениях с номинальными значениями климатических факторов по ГОСТ 15543 и ГОСТ 15150 климатического исполнения У, категории размещения 3, при этом:

высота над уровнем моря – до 1000 м;
верхнее рабочее значение температуры окружающего воздуха – не выше плюс 40°С;
нижнее рабочее значение температуры окружающего воздуха – не ниже минус 25°С;
относительная влажность воздуха – 75% при температуре плюс 15°С;

Нормальный режим работы камер КСО в условиях эксплуатации должен обеспечиваться для атмосферы типа II по ГОСТ 15150. Окружающая среда не должна содержать водяных паров, токоведущей пыли в концентрациях, нарушающих работу камер КСО, и не должна быть взрывоопасна.

КСО-СВЭЛ-К-1.2 применяются в качестве распределительных устройств в различных отраслях, а именно:

Нефтегазовая отрасль
Энергетика
Металлургическая промышленность
Машиностроение
Химическая
Нефтехимическая промышленность
Инфраструктура
Сельское хозяйство

Преимущества

Все операции с коммутационным аппаратом осуществляются с передней стороны камеры.
На приводе коммутационного аппарата расположен индикатор наличия напряжения на кабеле.
Выключатель нагрузки обладает стойкостью к включению на ток КЗ.
Ошибочные действия персонала предотвращаются системой встроенных блокировок и механических замков.
Положения контактов выключателя нагрузки, встроенного заземлителя определяются по механическому указателю положения контактов.

Технические данные

Технические данные представлены в таблице:

Номинальный пусковой ток, А	Индуктивное сопротивление, Ом
60	9,4
100	1,0; 2,0
200	1,3
260	0,5; 2,0
265	2,5
350	3,15
400	0,87; 1,0; 2,0
500	0,1
630	0,18; 0,87; 1,0; 1,2; 1,4
650	0,63
700	0,7
800	1,2
950	1,89
1000	0,12; 0,22; 0,28; 0,56; 1,0
1100	1,62
1350	0,59

Чертежи

1.Отсек сборных шин; 2.Трехпозиционный выключатель нагрузки (разъединитель). 3.Дополнительный заземлитель; 4.Низковольтный отсек; 5.Контур заземления; 6.Точки подключения кабелей; 7.Опорные изоляторы с емкостным делителем; 8.Дно с кабельными прижимами.

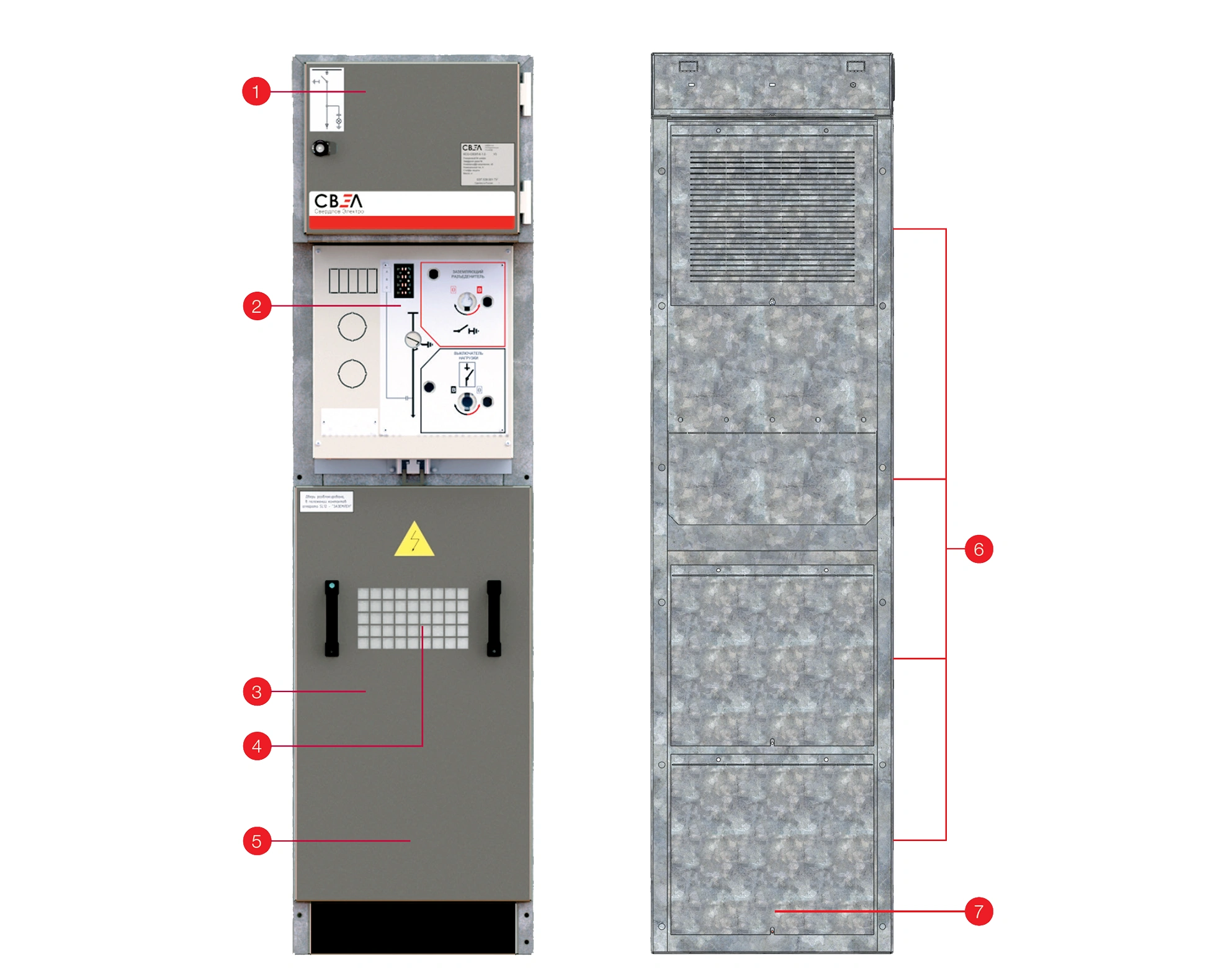

1. Низковольтный отсек; 2. Привод управления элегазовым выключателем (разъединителем), встроенным и дополнительным заземлителем с лицевой панелью; 3. Дверь кабельного отсека; 4. Смотровое окно кабельного отсека; 5. Порошковая покраска. Все декоративные элементы окрашены порошковой краской, стойкой к агрессивной внешней среде; 6. Клапаны избыточного давления; 7. Алюмоцинковое покрытие. Корпус выполнен из высококачественной антикоррозионной стали с алюмоцинковым покрытием. Срок службы рассчитан на полный срок эксплуатации.

1. Отсек сборных шин; 2. Трехпозиционный выключатель нагрузки (разъединитель). В выключателях нагрузки и разъединителях в качестве дугогасящей и изоляционной среды используется элегаз. Рабочие части находятся в изолированном корпусе. Все аппараты допускают длительное положение системы контактов в трех различных положениях: «ЗАЗЕМЛЕН», «ОТКЛЮЧЕН», «ВКЛЮЧЕН». 3. Дополнительный заземлитель; 4. Низковольтный отсек; 5. Контур заземления; 6. Точки подключения кабелей; 7. Опорные изоляторы с емкостным делителем; 8. Дно с кабельными прижимами.
