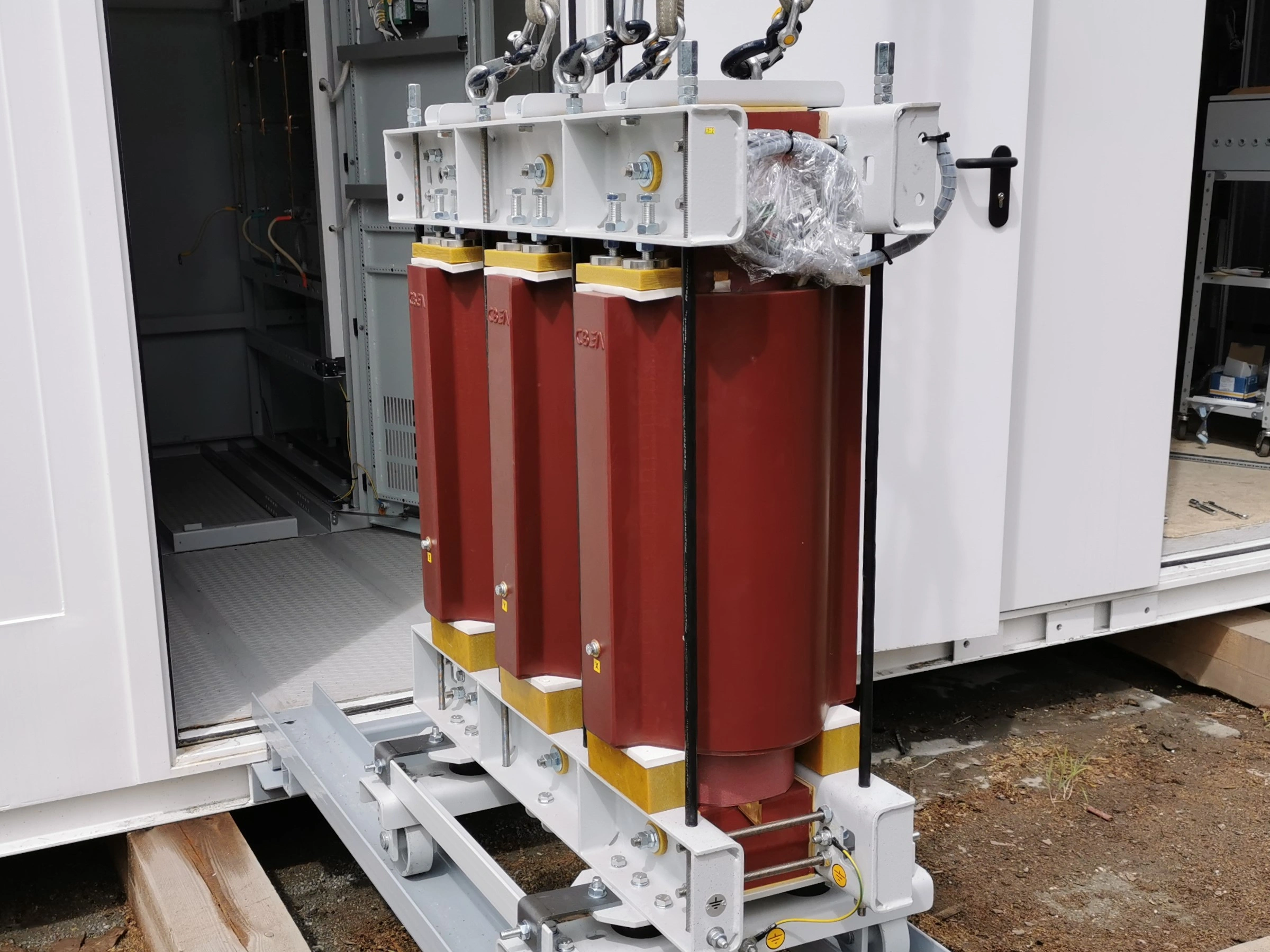

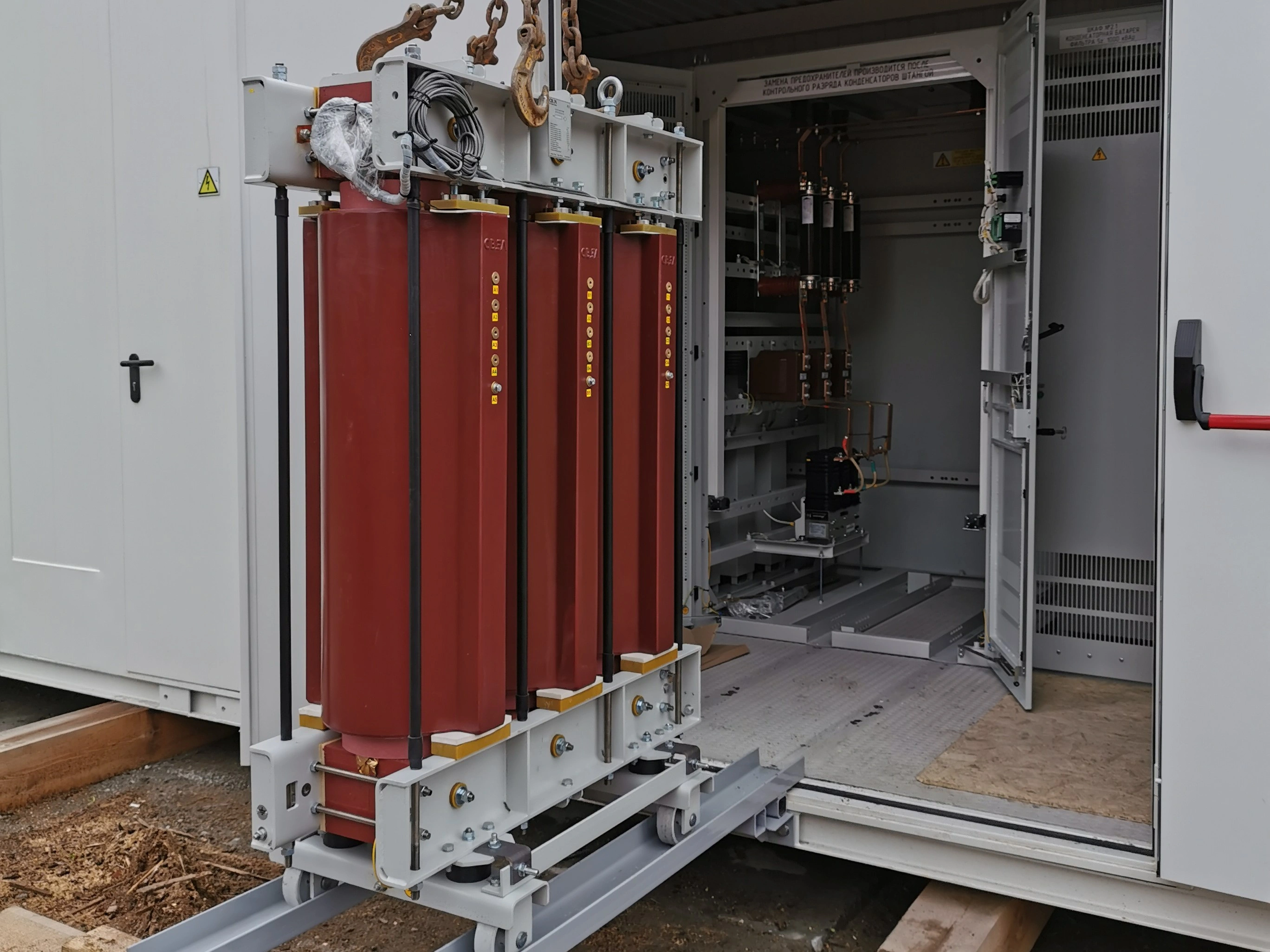

Фильтровые реакторы с магнитным сердечником

Фильтровые реакторы с магнитным сердечником предназначены для работы в составе фильтров высших гармоник, фильтро-компенсирующих устройств (ФКУ), конденсаторных установок среднего напряжения

Описание

Описание

Основной показатель качества электрической энергии - это синусоидальность формы кривой питающего напряжения. ухудшение этого показателя вызывается широким применением современной приводной техники, преобразователей частоты, выпрямителей, сварочного и индукционного оборудования и других устройств и систем с нелинейными характеристиками. Эти устройства и системы являются источниками токов высших гармоник.

Высшие гармоники негативно влияют на работу электрооборудования, в частности трансформаторов, выключателей, кабелей и конденсаторов, снижают надежность их работы и срок службы. Повышают потери электроэнергии.

Для снижения негативного влияния токов высших гармоник, применяются силовые фильтры высших гармоник, в подавляющем большинстве это LC-цепи, состоящие из фильтровых реакторов и конденсаторных батарей. Это основное применение фильтровых реакторов.

Также данные реакторы применяются для защиты силовых конденсаторов от перегрузки токами высших гармоник.


Технические данные

Технические данные

Выпускаемые типы фильтровых реакторов:
     - ФРОСМ - однофазные
     - ФРТСМ - трехфазные

Основные технические характеристики*:
   - номинальное напряжение, кВ: 3...35
   - номинальная мощность, квар: до 7500
   - климатическое исполнение: У, УХЛ, ХЛ, Т
   - категория размещения: 2, 3, 4

* - по согласованию с заказчиком могут быть изготовлены реакторы с другими техническими характеристиками.

Похожие решения

Похожие решения

Сухие токоограничивающие реакторы 3-20 кВ
Демпфирующие реакторы

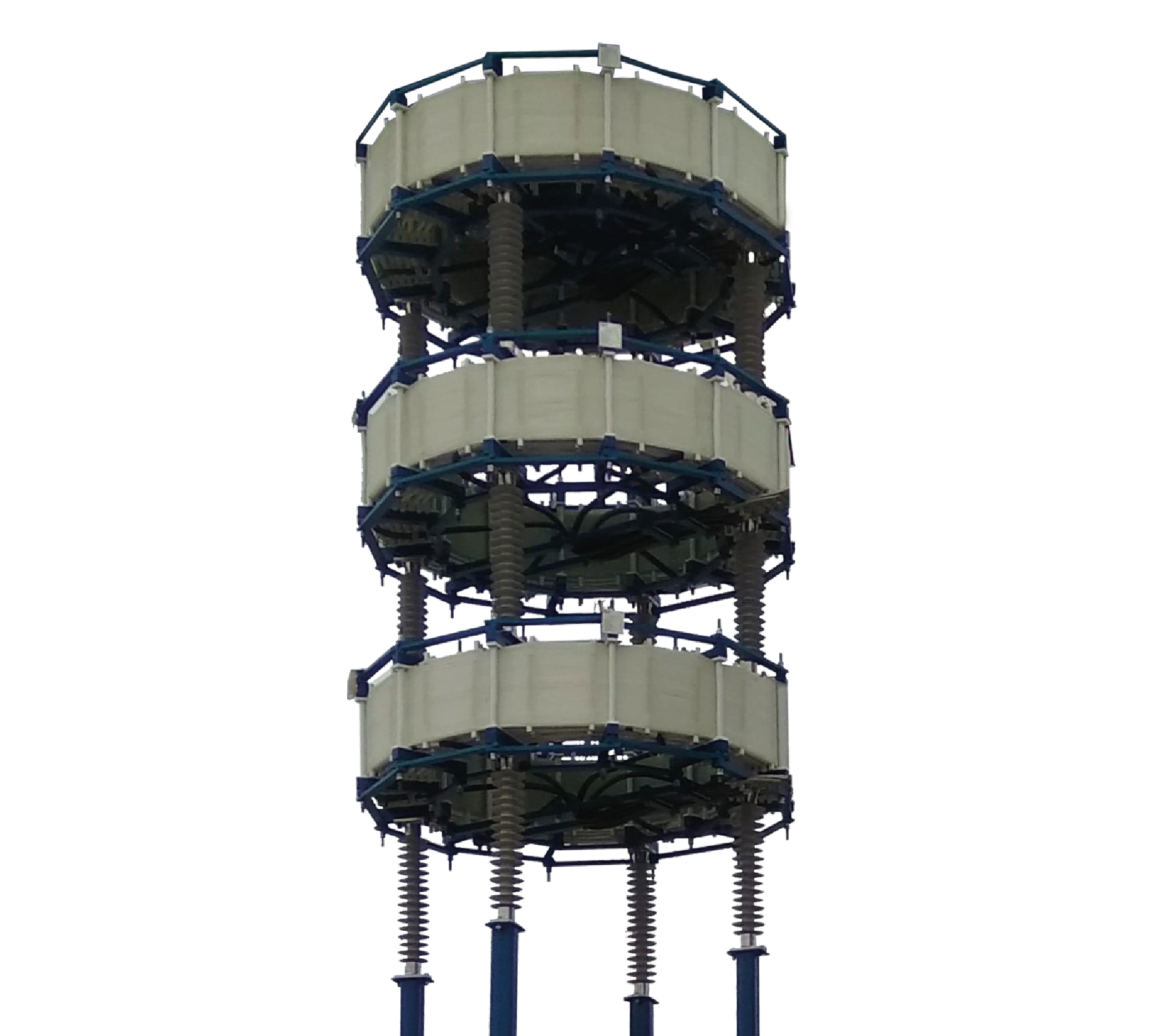

Фильтровые реакторы с воздушным сердечником
