Фильтровые реакторы с воздушным сердечником

Фильтровые реакторы с воздушным сердечником предназначены для работы в составе фильтров высших гармоник, фильтро-компенсирующих устройств (ФКУ), фильтро-компенсирующих цепей (ФКЦ) статических тиристорных компенсаторов, фильтров гармоник вставок постоянного тока (HVDC). Также применяются в составе ФКУ источников реактивной мощности на базе УШР. Номинальное напряжение реакторов 3...220 кВ.

Описание

Описание

Основной показатель качества электрической энергии - это синусоидальность формы кривой питающего напряжения. ухудшение этого показателя вызывается широким применением современной приводной техники, преобразователей частоты, выпрямителей, сварочного и индукционного оборудования и других устройств и систем с нелинейными характеристиками. Эти устройства и системы являются источниками токов высших гармоник.

Высшие гармоники негативно влияют на работу электрооборудования, в частности трансформаторов, выключателей, кабелей и конденсаторов, снижают надежность их работы и срок службы. Повышают потери электроэнергии.

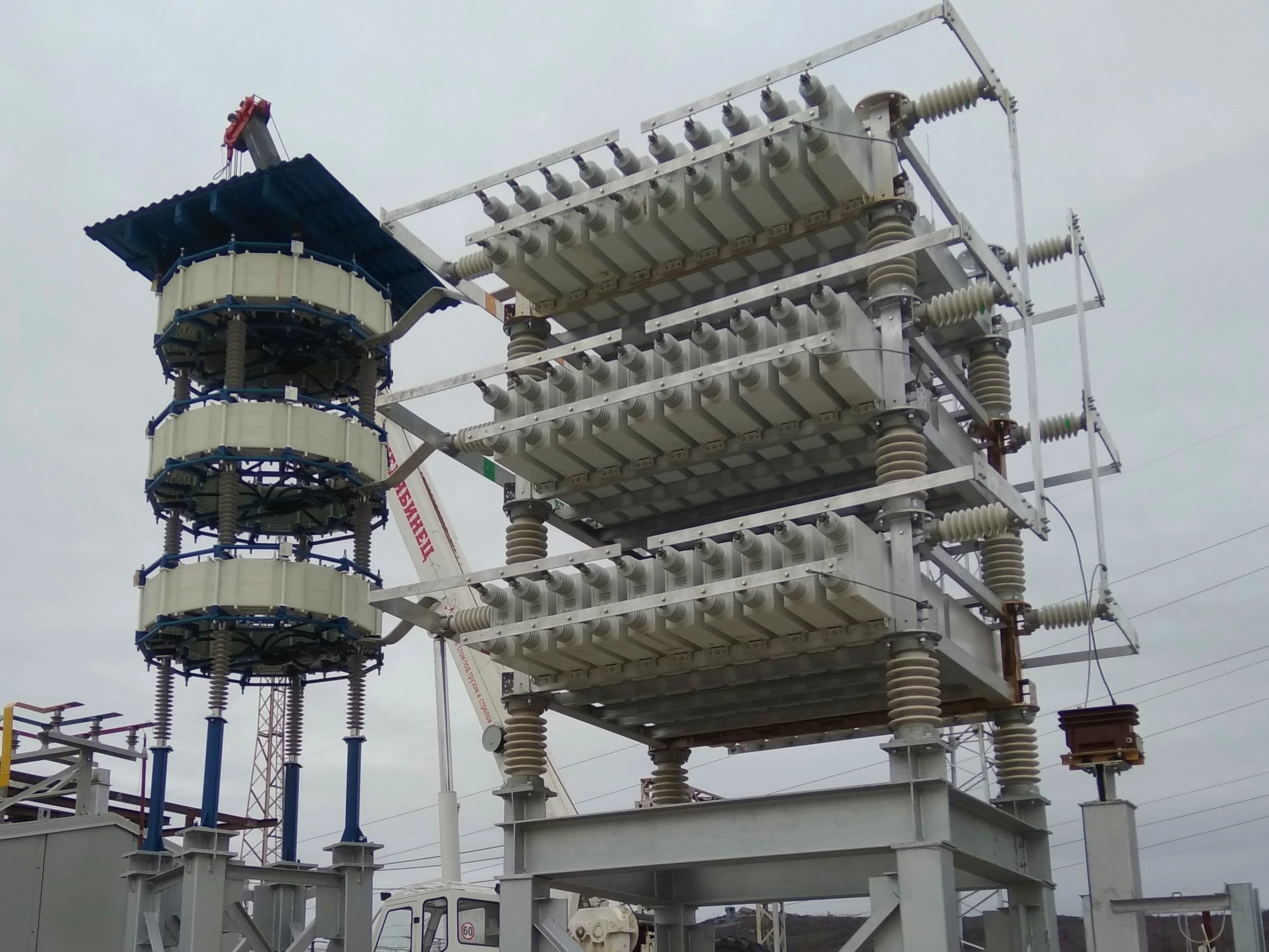

Для снижения негативного влияния токов высших гармоник, применяются силовые фильтры высших гармоник, в подавляющем большинстве это LC-цепи, состоящие из фильтровых реакторов и конденсаторных батарей.

Фильтровые реакторы также широко применяются в управляемых системах передачи переменного тока (FACTS - flexible AC transmission system), таких как статические тиристорные компенсаторы (СТК) и СТАТКОМ. В системах передачи постоянного тока (HVDC).  В источниках реактивной мощности на базе управляемых шунтирующих реакторов УШР.

Группа СВЭЛ на протяжении 15 лет разрабатывает и производит сухие фильтровые реакторы с воздушным сердечником. За это время многие потребители успели высоко оценить надежность и энергоэффективность реакторов СВЭЛ. Более 22 000 единиц реакторного оборудования в эксплуатации, подтверждают безусловное лидерство СВЭЛ.
Значительные инвестиции в уникальные разработки, защищенные многочисленными патентами, позволяют производить реакторы с минимальными габаритными размерами и массой. Уже сейчас СВЭЛ выпускает реакторы мирового уровня, которые позволяют нашим потребителям снижать капитальные и эксплуатационные затраты.

Используя опыт эксплуатации реакторов, выпущенных мировыми лидерами, СВЭЛ разработал собственную инновационную конструкцию, с несомненными преимуществами:
 высокая прочность и стойкость к ударным токам
 двойная изоляция провода
✓ отсутствие незакрепленных участков проводников
 отсутствие соединений проводников в теле реактора
 защита от УФ излучения, осадков и загрязнений
 минимальные потери и низкий уровень шума
 сварные электрические соединения

Опционально в комплект поставки могут быть включены:
 опоры из нержавеющей стали (для выдерживания магнитных расстояний)
 шинные компенсаторы
 опорные металлоконструкции
 фарфоровые опорные изоляторы (по умолчанию полимерные)
 блочно-модульное здание для размещения реактора
 шефмонтаж (надзор и техническое руководство при выполнении монтажа)

Технические данные

Технические данные

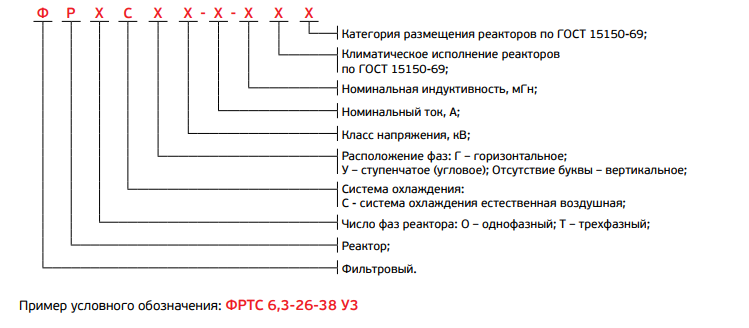

Выпускаемые типы фильтровых реакторов:
     - ФРОС - однофазные

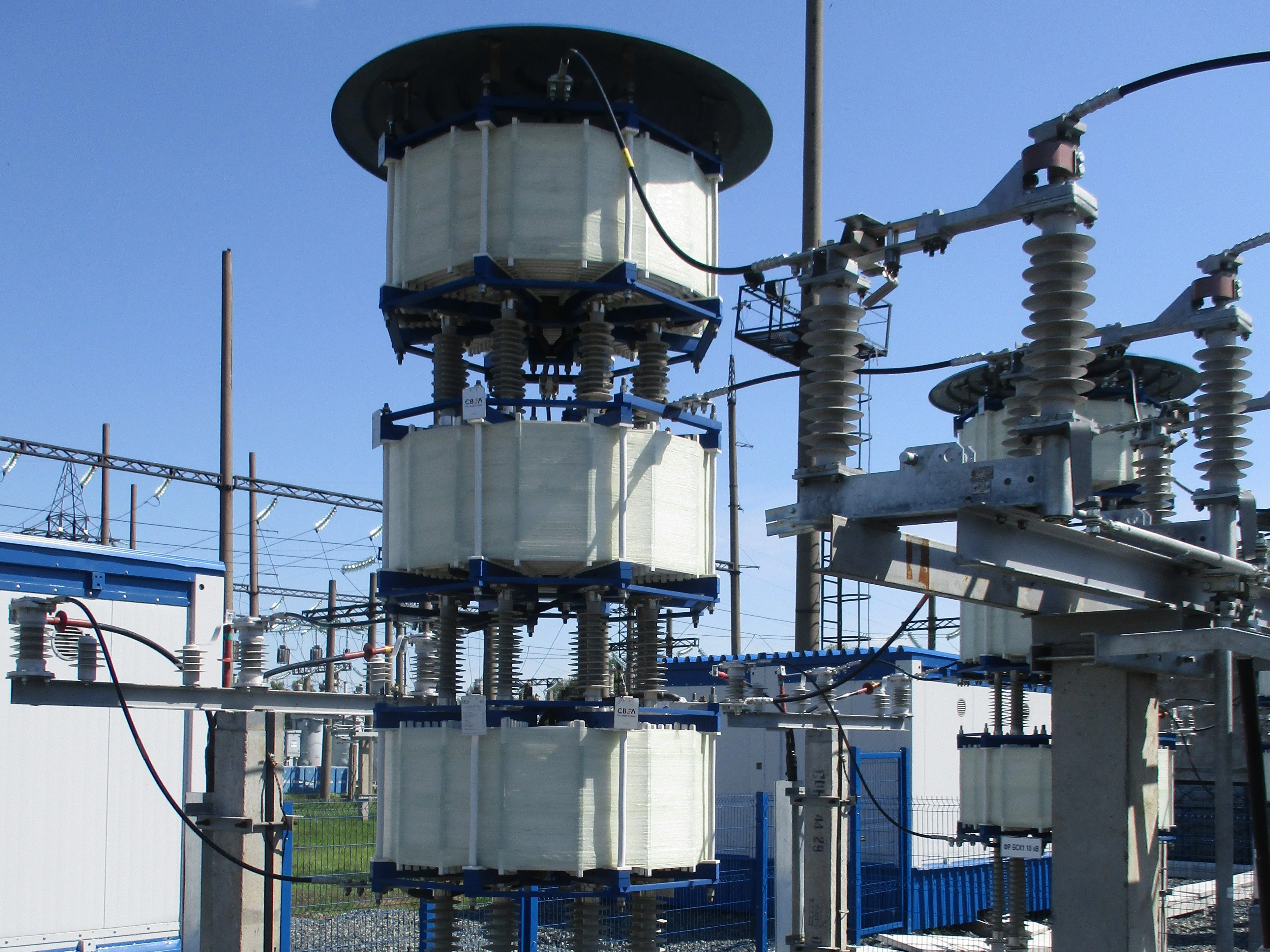

     - ФРТС - трехфазные вертикального исполнения
     - ФРТСГ - трехфазные горизонтального исполнения

Основные технические характеристики*:
   - номинальное напряжение, кВ: 3...220
   - номинальная мощность, Мвар: до 150
   - климатическое исполнение: У, УХЛ, ХЛ, Т
   - категория размещения: 1, 2, 3, 4

* - по согласованию с заказчиком могут быть изготовлены реакторы с другими техническими характеристиками.
