Описание
Пусковые реакторы – это устройства, предназначенные для ограничения тока в цепи во время пуска электрического синхронного или асинхронного двигателя. Запуск этих конструкций часто сопровождается получением в цепи тока, превышающего номинальный практически на порядок. Это явление может привести к постоянным или временным негативным последствиям для всей цепи.
В частности, отсутствие ограничения высоких пусковых токов может вызвать т.н. «просадки» напряжения, провоцирующие сбои в питании других энергопотребителей. Кроме того, значительно увеличивается износ самого двигателя вследствие ударов и рывков на валу, которые ведут к росту нагрузки на механическую часть привода; также уменьшается ресурс использования релейно-контактной аппаратуры в случае большого числа пусков. Очевидно, что для широкого круга механизмов ограничение пусковых токов рекомендовано или даже необходимо.
Использование пусковых реакторов позволяет ограничить ток холодной прокрутки при запуске электродвигателя и избежать рывков или гидроударов, вызванных нестабильностью питания.
При реакторном пуске в первые моменты двигатель подключается к электросети через реактор. Это снижает пусковой ток, как минимум, в два раза. Когда двигатель достигает номинальной скорости вращения, то переходит на питание от сети, а реактор отключается.
По конструкции пусковые реакторы во многом похожи на токоограничивающие, но способны эксплуатироваться в условиях длительных многочисленных нагрузок.
Типы пусковых реакторов:
1. Однофазные пусковые реакторы.
2. Трехфазные пусковые реакторы.

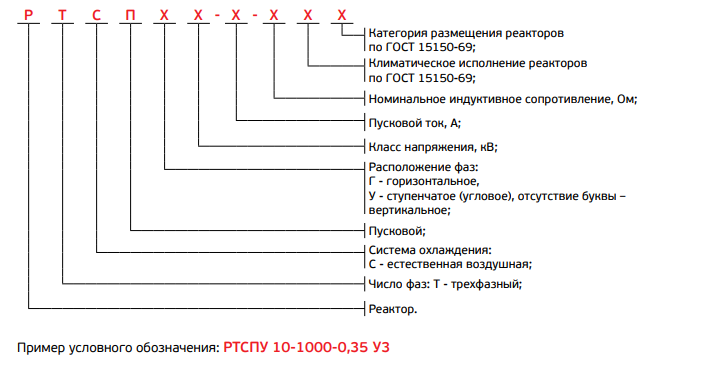

«Группа СВЭЛ» производит пусковые реакторы, варьирующиеся по расположению фаз. К ним относятся:
- РТСП - трехфазные вертикального исполнения
- РТСПГ - трехфазные горизонтального исполнения
- РТСПУ - трехфазные углового (ступенчатого) исполнения
Пусковые реакторы также могут классифицироваться в зависимости от места установки (наружного и внутреннего применения), по напряжению, конструктивному исполнению, исполнению обмоток и функциональному назначению.
Чтобы купить пусковой реактор, заполните опросный лист или оставьте свои координаты. Наши менеджеры перезвонят вам в течение суток.
Похожие решения
Технические данные
Основные параметры пусковых реакторов:
-
номинальный пусковой ток — 60–5000 А;
-
номинальная индуктивность — 0,1–9,4 мГн;
-
классы напряжений — от 1 до 35 кВ;
-
частотный диапазон — 24-1000 кГц;
-
возможность эксплуатации при температуре от -60 до +50 градусов;
-
категория размещения: в закрытых помещениях.
Точная цена пускового реактора зависит от технических характеристик, которые выберет заказчик.
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 1-20 |
| Климатическое исполнение по ГОСТ 15150-69 | У, УХЛ, ХЛ, Т |
| Категория размещения по ГОСТ 15150-69 | 3, 4 |
| Охлаждение | естественное воздушное |
| Степень защиты | IР00 - незащищенное, или другое по требованию заказчика |
| Режим работы | задается исходя из режимов работы и пуска оборудования заказчика по ГОСТ МЭК 60034-1-2007 и ГОСТ 16722-77 при рабочих напряжениях согласно ГОСТ 29322-2014 и номинальных токах |
Особенности устройств:
-
обмотка не требует дополнительных элементов для повышения прочности агрегата;
-
металлические составляющие реактора и обмотка не имеют разности потенциалов, что снижает риск внутренних повреждений;
-
в конструкции обмоток нет винтов и гаек, что обеспечивает ее прочность, надежность и долговечность;
-
сквозные каналы между обмотками эффективно охлаждают оборудование;
-
в реакторе нет легковоспламеняющихся материалов, поэтому он не может стать источником пожара или причиной взрыва;
-
в течение длительного времени реактор не нуждается в обслуживании.
| Номинальный пусковой ток, А | Индуктивное сопротивление, Ом |
| 60 | 9,4 |
| 100 | 1,0; 2,0 |
| 200 | 1,3 |
| 260 | 0,5; 2,0 |
| 265 | 2,5 |
| 350 | 3,15 |
| 400 | 0,87; 1,0; 2,0 |
| 500 | 0,1 |
| 630 | 0,18; 0,87; 1,0; 1,2; 1,4 |
| 650 | 0,63 |
| 700 | 0,7 |
| 800 | 1,2 |
| 950 | 1,89 |
| 1000 | 0,12; 0,22; 0,28; 0,56; 1,0 |
| 1100 | 1,62 |
| 1350 | 0,59 |
Принцип работы пусковых реакторов
Для крупных двигателей для ограничения пусковых токов обычно применяются тиристорный или реакторный пуск. В первом варианте используются управляемые полупроводники, во втором – специальные реакторы и дроссели. Использование именно реакторного пуска отличается высокой эффективностью по сравнению с другими пусковыми установками и обладает должной экономичностью для целесообразности использования.
При применении реакторного пуска в первые моменты после запуска двигатель включается в сеть через реактор. Такая схема позволяет снизить ток запуска двигателя как минимум в два раза. Этого уже достаточно, чтобы значительно уменьшить риски, грозящие цепи при высоких токах. Как только двигатель достигнет необходимой скорости вращения, его переключают на общую сеть, а реактор шунтируется.
Конструкционные особенности пусковых реакторов
Пусковые реакторы СВЭЛ имеют ряд конструкционных особенностей.
- Реактор изготовлен монолитно. Основу конструкции составляет непосредственно обмотка реактора, также выполняющая функции главного несущего элемента. Не требуются опорный каркас или иные дополнения для обеспечения конструкции дополнительной прочности.
- Вспомогательные элементы конструкции, а также обмотка реактора, имеют общее значение напряжения. Это приводит к отсутствию между ними значительной разницы потенциалов, минимизируя риск возникновения в реакторе внутренних повреждений – пробоев между крестовиной и обмоткой, слоями и т.д.
- Разборные механические соединения, например, винт-гайка и др., не включаются в обмотки реактора. Это обеспечивает наивысшую прочность, износостойкость, а следовательно, и долговечность всей конструкции. Кроме того, снижается необходимость частого технического обслуживания в процессе эксплуатации устройства.
- Вертикальные и горизонтальные каналы сквозного исполнения, расположенные между обмоток, предоставляют надежное охлаждение.
- Электрические соединения пускового реактора выполняются с применением сварки, что снижает старение соединений, полностью исключает нагрев, минимизирует дополнительные потери.
- Прочность, надежность и долговечность устройств обеспечивается отсутствием гаек и винтов в конструкции обмоток пускового реактора.
- Отсутствие легковоспламеняющихся материалов в конструкции убережет оборудование от возгорания.
Преимущества пусковых реакторов
Конструкция пусковых реакторов сильно напоминает токоограничивающие, однако первые отличаются способностью переносить длительные и множественные нагрузки.
В то время как токоограничивающие реакторы рассчитаны на 100 событий расчетного тока короткого замыкания, количество пусков электрического двигателя в период эксплуатации не ограничивается. Кроме того, такая установка позволяет производить запуск двигателя длительностью намного большей, чем длительность короткого замыкания, т.е. в течение нескольких десятков секунд.
Эти особенности могут оказать существенное виляние на нагрузку реактора, а потому ими нельзя пренебрегать, когда дело касается машин большой мощности.
