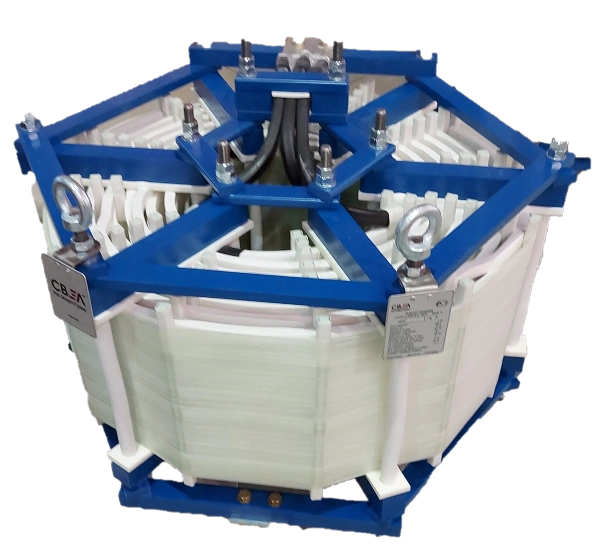

Сглаживающие реакторы

Описание

Сглаживающие реакторы (РС) выполняют функции выходных фильтров управляемых выпрямителей и снижают содержание пульсаций в электроцепи на 10% от величины постоянного тока.

Согласно ГОСТ 18624-73, сглаживающие реакторы – это устройства, включаемые в сеть последовательно и необходимые для снижения пульсаций тока, а также ограничения скорости нарастания аварийного тока в тиристорах при возникновении короткого замыкания. Такие реакторы включаются в сеть после управляемых выпрямителей тока в качестве выходных фильтров, но до инверторов. Они предназначены для сглаживания пульсаций выпрямленного тока.

Возникновение подобных пульсаций неизбежно после выпрямления переменного тока. Пульсации также возникают, когда нагрузка включена в сеть через инвертор вследствие переключения в нем полупроводников. Дополнительные гармоники напряжения вызывают возникновение на линии посторонних токов, мешающих полноценной работе сети. В частности, мешающим воздействием на телефонную аппаратуру могут стать шумы.

Группа «СВЭЛ» производит компактные сглаживающие реакторы. Оборудование обладает высокой индуктивностью и с малыми электрическими потерями нейтрализует гармонические колебания величиной до 10%.

Основная сфера применения — электровозы, тяговые подстанции, системы управления приводами постоянного тока и т.д.

Группа «СВЭЛ» изготавливает сглаживающие реакторы различных типов. У нас вы можете заказать и купить фильтровые сглаживающие реакторы со стальным сердечником и естественным воздушным охлаждением:

СРОС(З) – сглаживающий реактор однофазный с естественной воздушной системой охлаждения (защищенное исполнение);
РОЛС(З) – реактор однофазный с литой изоляцией сглаживающий (защищенное исполнение).

Устройства изготавливаются в климатических исполнениях УХЛ, У, О и в зависимости от модификации могут эксплуатироваться при температуре от -60 до +50 градусов.

Похожие решения

Технические данные

мощность —800-7600 кВА;
число стержней – один или два;
материал и изоляция обмотки;
уровень защиты — от IP21 до IP54.

Наименование параметра	Значение
Классы напряжения, кВ	до 10 кВ
Климатическое исполнение по ГОСТ 15150-69 и 15543.1-89	У, УХЛ, О
Категория размещения по ГОСТ 15150-69	3, 4
Охлаждение	естественное воздушное
Степень защиты	IР21 - защищенное исполнение, IР00 - незащищенное, другое исполнение по согласованию с заказчиком.

Типовая мощность, кВА	Номинальная индуктивность, мГн	Номинальный ток, А	Значение тока, до которого сохраняется индуктивность, А
800	12,5	320	640
	2	800	1600
	0,8	1250	2500
	0,5	1600	3200
	0,2	2500	5000
	0,08	4000	8000
1250	1,28	1250	2500
	0,5	2000	4000
	0,32	2500	5000
	0,12	4000	8000
2000	0,8	2000	4000
	0,32	3200	6400
	0,2	4000	8000
3200	0,5	3200	6400
3200	0,125	6300	12600
4000	0,4	4000	8000
4000	0,1	8000	16000
5000	0,32	5000	10000
6000	0,24	6300	12600
7600	0,15	9000	18000

Технический уровень завода и опыт инженеров позволяют выпускать устройства на нестандартные номиналы и классы напряжений. По запросу заказчика мы параметры могут меняться. От этого зависит цена сглаживающего реактора и сроки его изготовления.

Принцип работы сглаживающих реакторов

Обычно реакторы используются в составе сглаживающих устройств совместно с емкостью и индуктивностью. Емкость позволит сгладить пульсации при малых токах нагрузки, а индуктивный фильтр, напротив, при высоких. Одним из основных требований к хорошим сглаживающим устройствам является минимальное падение напряжения на элементах, а значит и потери мощности на сглаживающих реакторах. Кроме того, важны малые габариты и масса, высокая индуктивность.

В основном, сглаживающие реакторы используются на тяговых подстанциях, на электровозах, приводах постоянного тока и др. Они также применяются в системах управления скоростью вращения приводов, непосредственно в приводах прокатных станков с тиристорными преобразователями.

Конструкционные особенности сглаживающих реакторов

Обмотка реактора и все его металлические части обладают общим значением напряжения. Отсутствие разности потенциалов между деталями конструкции позволяет значительно снизить риск возникновения внутренних повреждений.
Вспомогательные элементы конструкции выполнены из материалов, не обладающих электрической проводимостью. Это исключает их взаимодействие с рабочей частью конструкции посредством магнитного поля.
В конструкции реактора исключаются разборные соединения, например, винт-гайка, что значительно увеличивает общую прочность и долговечность. Кроме того, предотвращается необходимость регулярной проверки соединений реактора и упрощается его техническое обслуживание.
Все электрические соединения реактора используют пайку. Это исключает значительный нагрев и дополнительно минимизирует потери.
Реактор не содержит пожароопасных легковоспламеняющихся материалов, что значительно увеличивает безопасность эксплуатации и снижает общую аварийность.
Конструкция реактора снабжена стальным сердечником, обеспечивающим значительный прирост индуктивности. При этом сохраняются небольшие габариты конструкции, а также снижаются магнитные потери.

Преимущества сглаживающих реакторов

В числе преимущества реакторов нашего производства:

энергоэффективность;
широкий диапазон параметров выпускаемых устройств;
многослойная конструкция обмоток;
каждое изделие проходит многоэтапный контроль качества и комплексные испытания.

Наши реакторы компактны и надежны, обладают достаточно низким уровнем шума. Они позволяют с незначительными электрическими потерями устранить гармонические колебания значениями до 10% проходящего постоянного тока.

Можно выбрать климатическое исполнение реактора. В зависимости от конструкции, система может эксплуатироваться в температурах от -60 до +50 °C. Реакторы могут изготавливаться с различными уровнями защиты (от IP21 до IP54), со стандартным или указанным заказчиком материалом многослойных обмоток.

Высокий технический уровень производства, а также опыт специалистов СВЭЛ, позволяет производить реакторы не только на стандартные, но и на указанные заказчиком номиналы/классы напряжений. Кроме того, возможно изменение других параметров конструкции, что отразится на сроках изготовления, а также цене оборудования.

На этапе проектирования будущих реакторов применяется компьютерное моделирование магнитных полей. При изготовлении и сборке используется только современная немецкая и швейцарская техника.

Сглаживающие реакторы СВЭЛ не только эффективны, но также безопасны и долговечны. Все они соответствуют как российским, так и мировым актуальным производственным стандартам. Для этого на каждом этапе сборки производится контроль качества и комплексные испытания.

Получить консультацию и оставить заявку на выпуск сглаживающего реактора вы можете, заполнив соответствующие формы на сайте.
