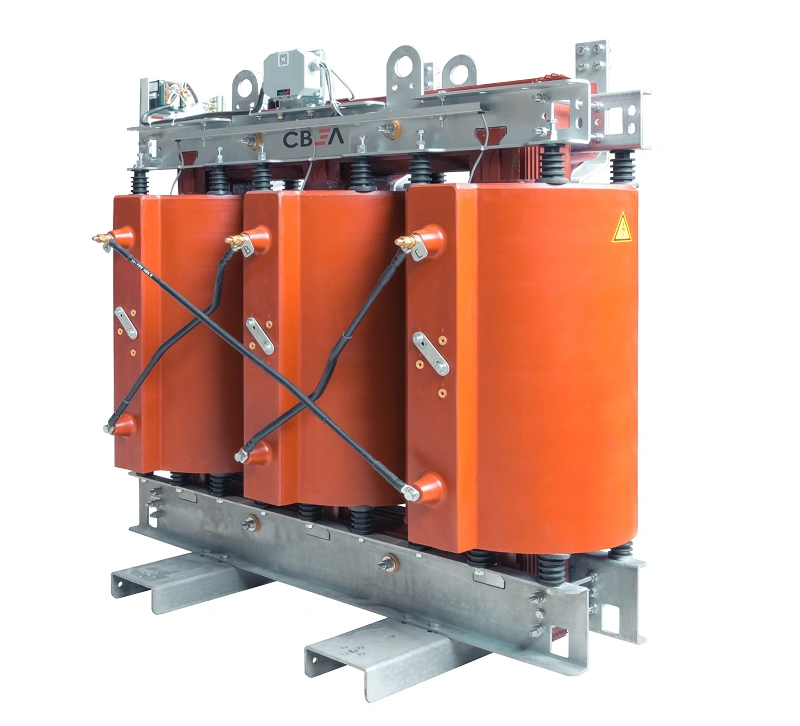

Силовой распределительный трансформатор 16-3200 кВА на класс напряжения 20, 35 кВ

Используются в распределительных сетях и понижающих подстанциях. За счёт отсутствия в конструкции материалов, поддерживающих горение, рекомендуются к установке на объектах, расположенных вблизи скопления людей. Также установка сухих трансформаторов предпочтительна на площадках, удалённых от служб аварийного и пожарного реагирования.

Описание

Описание

Трансформаторы для распределительных сетей имеют гибкую комплектацию и могут быть выполнены с раз­личными конфигурациями вводов.

Большой практический опыт производства, широкий ассортимент готовых решений, гибкий подход к ком­плектации даёт возможность применять трансформато­ры СВЭЛ на энергообъектах практически во всех сферах экономической деятельности.

Силовые распределительные трансформаторы отлича­ются по уровню потерь, в зависимости от требований к энергоэффективности.

Конструкция

Конструкция

Магнитопровод

  • Используется рулонная анизотропная электротехническая сталь с низкими удельными потерями;
  • Сборка листов стали осуществляется с полным косым стыком по технологии «Step-lap».

Обмотки

  • Технология изготовления обмоток позволяет стабилизировать размеры обмоток в течение всего срока эксплуатации;
  • Использование транспонированного провода позволяет повысить высокую электродинамическую стойкость обмоток трансформатора при коротком замыкании и снизить добавочные потери в обмотках.

Активная часть

  • Конструкция активной части позволяет снизить добавочные потери в ее металлоконструкциях в 1,5 раза.

Благодаря системе контрольной сборки демонтированных узлов металлоконструкций с маркировкой деталей исключаются конструкторские ошибки и облегчается монтаж трансформаторов.

Технические данные

Технические данные

Технические параметры силового распределительного трансформатора 16-3200 кВА на класс напряжения 20, 35 кВ представлены в таблице:

ПОСМОТРЕТЬ ТАБЛИЦУ

Параметры
Значение
Тип трансформатора
Понижающие, повышающие, согласующие
Типовая мощность, кВА
16-3200
Номинальное высшее напряжение (обмотка ВН), кВ
13,8; 15,75; 20; 35
Регулирование высокого напряжения (вид переключения, диапазон и число ступеней регулирования)
ПБВ± 2 х 2,5%; РПН ± 4 х 2,5%
Номинальное низшее напряжение (обмотка НН), кВ
0,23; 0,4; 0,69; 6; 6,3; 10; 10,5
Частота, Гц
50; 60
Схема и группа соединения обмоток
D/Ун - 11; У/Ун - 0
Класс нагревостойкости (по ГОСТ Р 52719-2007)
F
Климатическое исполнение (по ГОСТ 15150-69)
любое
Степень защиты (по ГОСТ 14254-96)
IР00 - IР54
Сейсмичность района установки по шкале МSК-64
до 9 баллов
Гарантийный срок эксплуатации
3 года и более
Срок службы
30 лет и более

Сервис

Сервис

Сервисно-монтажная служба организовывает и производит:

  1. Шефмонтаж (техническое руководство и надзор по монтажу);
  2. Сервисное обслуживание установленных трансформаторов;
  3. Рекомендации по установке;
  4. Гарантийное обслуживание, в том числе, гарантийный ремонт;
  5. Страхование доставки оборудования.
