Описание
Подача электроэнергии по ЛЭП с большой протяженностью, обязательно ведет за собой высокие показатели потерь как активной энергии, так и реактивной энергии. Увеличение нагрузки на передающее и распределяющее энергию электрооборудование приводит к снижению надежности рабочих процессов элементов энергосетей.
Батареи статических конденсаторов (БСК)
БСК – батарея, собранная из единичных конденсаторов, путем их параллельно-последовательного соединения, а также комплект вспомогательного оборудования и металлоконструкций. Конструктивно БСК - это группы силовых высоковольтных конденсаторов, собранные в стальные несущие блоки. Блоки устанавливаются на ОРУ или в ЗРУ на опорных изоляторах. Блоки соединены между собой токоведущими шинами, а конденсаторы в блоках гибкими связями. Для ограничения тока при включении, БСК оснащаются токоограничивающими реакторами, а для защиты - трансформаторами тока или напряжения.
Продуктивно управлять потоками реактивной мощности при включении между фазой и нейтралью помогают БСК – батареи статических конденсаторов. Реактивная мощность данного оборудования равнозначна индуктивной мощности энергопотребляющей установки.
В результате использования статических конденсаторов осуществляется генерирование и восполнение реактивной мощности, которая активно привлекается в эксплуатации электрических двигателей, а также активно-индуктивной нагрузки в индуктивном сопротивлении элементов электросетей.
Повышается пропускная способность ЛЭП и силовых трансформаторов. В результате сокращения полного объема мощности, появляется альтернативный способ пропуска высших значений активной мощности по элементам сети без необходимости увеличивать номинальную мощность трансформаторов и не прибегать к возведению новых линий.
Установки компенсации реактивной мощности УКРМ
УКРМ, также, как и БСК предназначены для компенсации реактивной мощности и могут быть изготовлены как в шкафном, так и в каркасном исполнении. В зависимости от назначения УКРМ могут быть с автоматическим регулированием мощности, так и нерегулируемые.
Установка компенсации реактивной мощности (УКРМ) – это комплекс средств, который нужен для стабилизации напряжения в энергосистеме. Баланс достигается благодаря компенсации реактивной мощности в сети за счет конденсаторов.
Смысл таких установок – в предотвращении неравномерного расхода активной или реактивной мощности, что является неотъемлемым условием качественного и безопасного функционирования любой системы электроснабжения.
УКРМ можно использовать на любых предприятиях, так как они продлевают срок службы оборудования от скачков или провалов напряжения и могут быть изготовлены как в шкафном, так и в каркасном исполнении.
Технические данные
- Быстродействие: от 10 мин
- Регулирование: отсутствует либо ступенчатое
- Напряжение, кВ: 6…220
- Мощность, Мвар: до 150
- Исполнение: внутреннее или наружное
Климатическое исполнение БСК
Температурный режим для данного оборудования – У1 (для местности, где преобладает умеренный климат, эксплуатация на открытом воздухе).
- Рабочие температурные значения -40 ... +40 °C.
- Предельные температурные значения -50 ... +45 °C.
- Среднегодовое значение влажности 75% при 15 °C.
- Предельное значение влажности 100% при 25 °C.
- При температурах ниже –40 °C и –50 °C, монтаж БСК производится в быстровозводимом утепленном сооружении, здании.
Устройство БСК

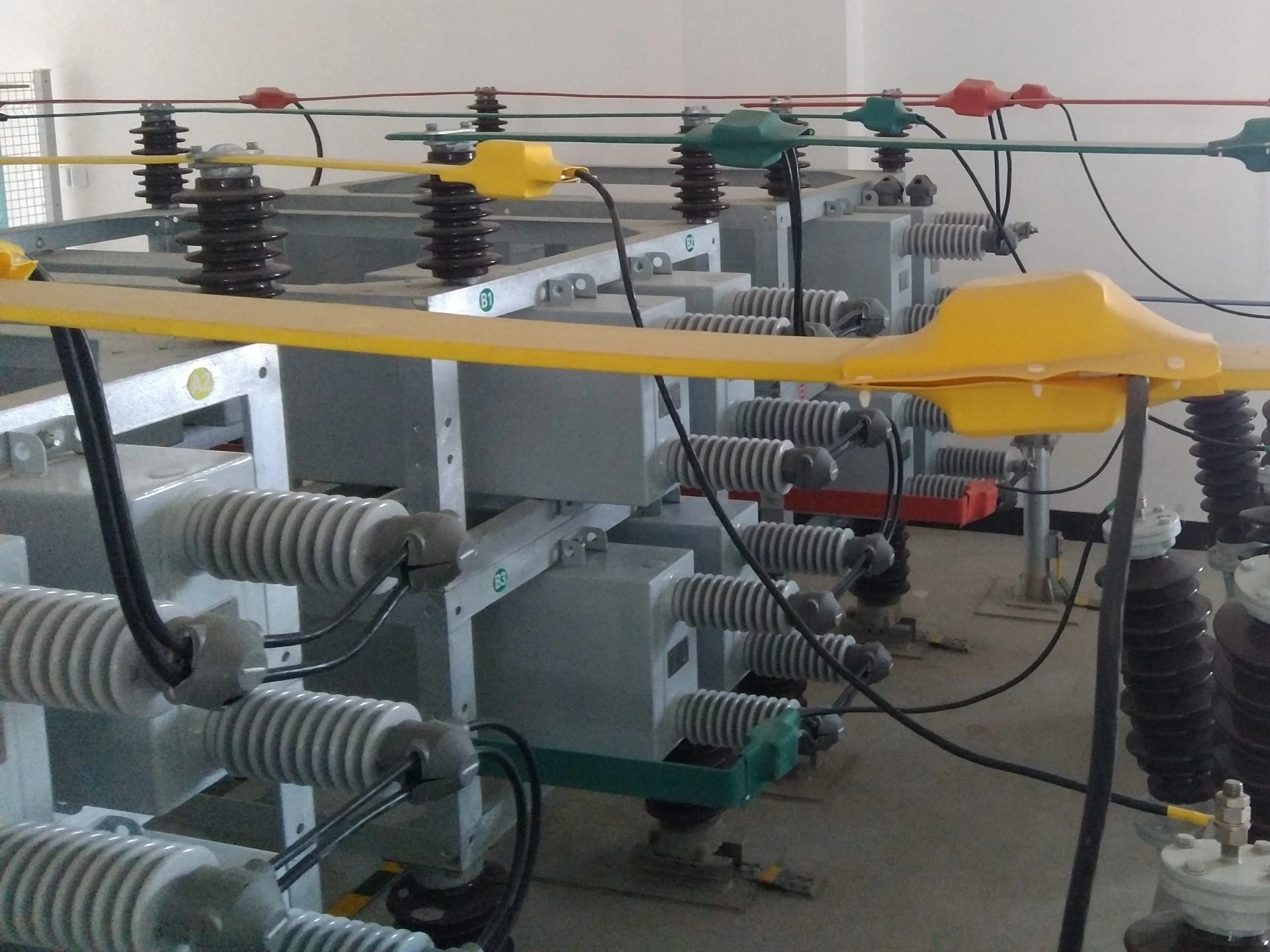

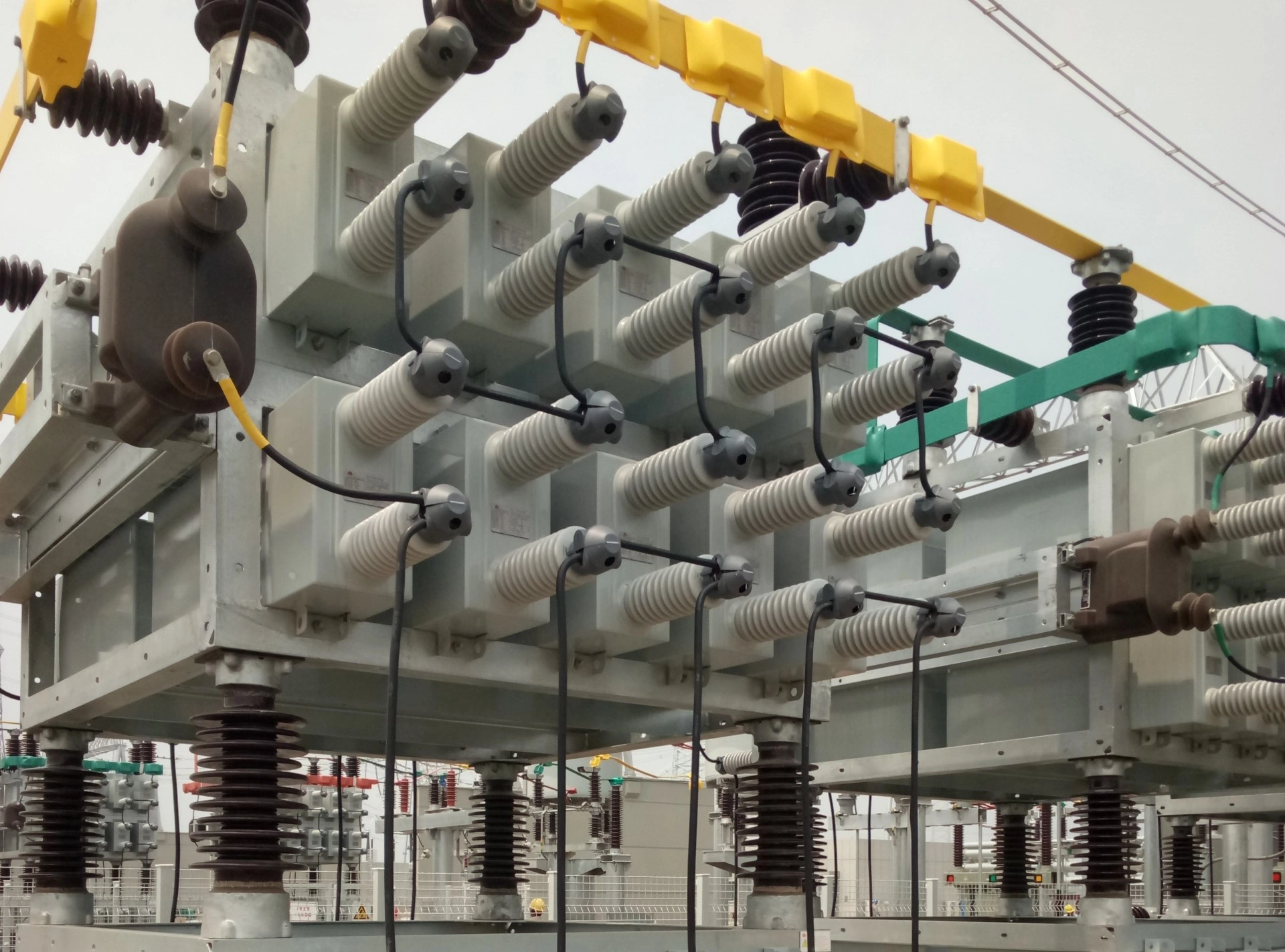

Батареи статических конденсаторов (БСК) – это совокупность однофазных косинусных конденсаторов (6 – 8 шт.), которые объединены в стальные несущие блоки. Каждый блок выполнен из сварного профиля гальванического горячеоцинкованного металла, с антикоррозионной защитой (плотность цинкового покрытия не меньше 650 г/м2). То, как исполнены внешняя и внутренняя изоляции конденсаторов, зависит от потенциала несущей основ – каркасов. В комплект входят крепеж, наконечники и медные шины присоединения, гибкие медные переходы. Установка располагается вертикально в несколько уровней на полимерных/фарфоровых изоляторах.
В батареях применяются силовые высоковольтные конденсаторы:
- 700кВар/6–10кВ, 560кВар/11,7кВ – для напряжений 35кВ;
- 542кВар/7,94кВ – для напряжений 110–220кВ (два фарфоровых изолятора, встроенные предохранители).

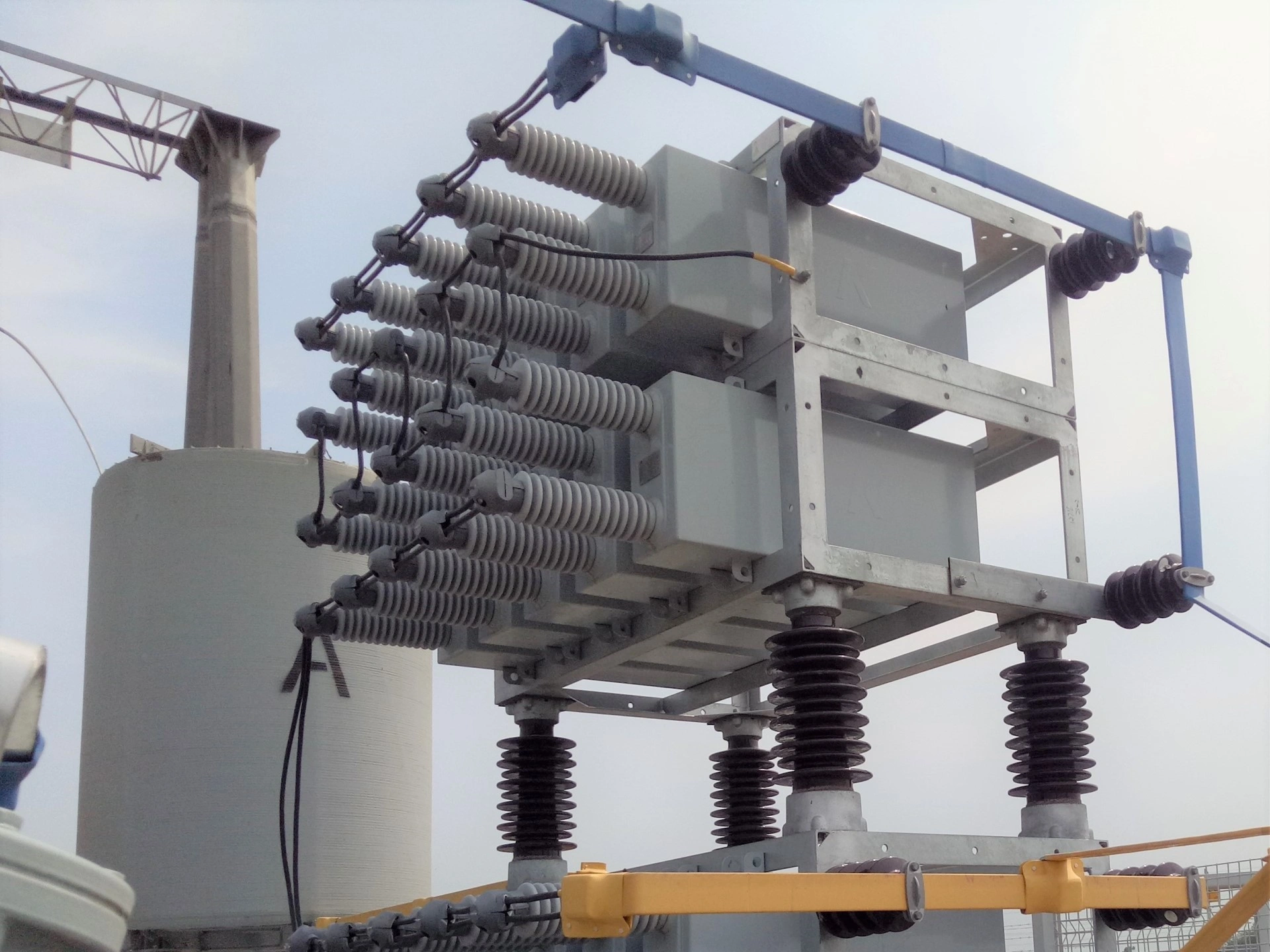

Конструкция располагается на основе из трех стоек, где также установлены токоограничивающие реакторы, измерительные трансформаторы тока или напряжения, шкаф коммутации и защиты.
Во избежание повреждения изоляторов в случае температурных расширений или сжатий/влияния электродинамических сил – все соединения выполнены из гибкой медной шины. Стойки расположены на расстоянии в 6-метров. Дистанция требуется для возможности маневрирования автокранов, занимающихся монтажом.
В конденсаторы напряжением до 1050В, один за другим вмонтированы плавкие предохранители, с которыми связана каждая секция.
Конденсаторам, напряжение которых выше 1050В, требуется специальная установка плавких предохранителей. Конденсаторы соединен групповой защитой: один предохранитель рассчитан на 5-10 конденсаторов (данные номинального тока группы должны быть не выше 100А). Вместе с тем вся батарея оборудуется общими предохранителями.
Батареи оснащены ёмкостями с индивидуальной мощностью от 300 до 800кВар на 6-10кВ. Ёмкости подбираются по определенным параметрам с планом на установленное напряжение и мощность устройства. Друг с другом конденсаторы соединяет параллельно-последовательная связь.
Присоединение конденсаторных батарей к сети
Взаимодействие с электросетью (включение/отключение) БСК в электроустановках, где показатели напряжения ниже 1000В производится автовыключателем или рубильником.
За включение/отключение БСК в электроустановках с любым напряжением отвечает специальный аппарат, включающий/отключающий конкретно конденсаторы; общий аппарат, управляющий асинхронными двигателями, силовыми трансформаторам, и иными электроприемниками.
Взаимодействие с электросетью (включение/отключение) БСК в установках, где показатели напряжения свыше 1000В производится выключателем нагрузки или разъединителем мощности.
Задачи УКРМ
- Сокращение потери электроэнергии в сети,
- Повышение качества электроэнергии (продлении срока службы оборудования),
- Сокращение расходов электроэнергии на 20% и более в зависимости от нагрузки,
- Уменьшение нагрузки на технику,
- Исключение глубоких просадок напряжения в сети,
- Повышение производительности электростанций,
- Эффективное использование энергии из распределительных сетей.
Схема УКРМ
Виды БСК
Классификация по признаку:
-
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ.
Конденсаторы, компенсирующие реактивную мощность электроустановок переменного тока частотой 50Гц., производятся на номинальные напряжения от 220В до 10500В.
-
ЧИСЛО ФАЗ.
Батареи, компенсирующие реактивную мощность, обладают различной внутренней конструкцией. Множество конденсаторов на низкое напряжение соединены последовательно в цепочки, включаемые параллельно для увеличения мощности. Далее эти группы цепочек собираются в схему «треугольника» или «звезды» для организации трехфазной системы, в зависимости от режима работы нейтрали.
БСК в 220 - 660В – однофазное и трехфазное исполнение (схема соединения секций «треугольником»).
БСК напряжением 1050В и выше – однофазное исполнение.
БСК в 3,6 и 1 кВ – трехфазное исполнение(схема соединения секци «звездой»).
БСК в 1050, 3150, 6300 и 10500В – исполнение трехфазных конденсаторных установок напряжением 1, 3, 6 и 10кВ (схема соединения секций «треугольником»).
-
РОД УСТАНОВКИ.
БСК всех номинальных напряжений производятся для ОРУ и ЗРУ. Важное условие при наружной установке: конденсаторы должны иметь внешнюю изоляцию (изоляторы выводов) на напряжение не ниже 3150 В.
-
ВИД ПРОПИТКИ.
Пропитывают статические конденсаторы минеральных (нефтяным) маслом либо синтетическим жидким диэлектриком.
-
ГАБАРИТЫ
Имеется два вида параметров установки: 380x120x325 мм. и 380x120x640 мм.
Виды БСК и обозначения
| Виды БСК: КМ, КМ2, КМА, КМ2А, КС, КС2, КСА, КС2А. | |
| К | косинусный |
| М | с пропиткой минеральным маслом |
| С | с пропиткой синтетическим жидким диэлектриком |
| А | исполнение для наружной установки без буквы А – для внутренней |
| 2 | исполнение в корпусе второго габарита без цифры 2 – в корпусе первого габарита |
После обозначения типа конденсаторов, цифрами указываются номинальные напряжение (кВ) и мощность (кВар).
Виды УКРМ
УКРМ делятся на низковольтные и высоковольтные.
1. Низковольтные УКРМ от 0,23 кВ до 0,69 кВ (где кВ – это киловольт) Низковольтные УКРМ обладают множеством обозначений, но их всех объединяет диапазон мощности, на котором они работают. Их можно разделить на три типа.
- Конденсаторные от 0,4-0,69 кВ — это механические установки КРМ и БСК.
Они позволяют частично разгрузить трансформаторы и распределительные устройства и снизить расходы на энергию; и все это при относительно невысокой стоимости самой установки. Конденсаторные УКРМ также могут подавлять сетевые помехи, предотвращать просадки напряжения на линии электропередач и перегрев изоляции проводов. - Тиристорные (КРМТ) от 0,4-0,69 кВ – это УКРМ, которые используются для того, чтобы возместить реактивную мощность без задержек.
Скорость обеспечивается за счёт использования тиристорных контактов вместо электромеханических. Такие установки пользуются спросом на предприятиях с быстро меняющейся нагрузкой, потому что у них отсутствует задержка на кратковременные колебания реактивной мощности. Ресурс использования конденсаторных батарей увеличивается коммутацией тиристорных контакторов. Данный тип установок является самым надёжным по показателю рабочего ресурса из существующих. - Фильтровые конденсаторы установки 0,4-10,5 кВ используются, если общий уровень несинусоидальности напряжения превышает 4%. Их предназначение заключается в эффективной работе в сетях с высоким нелинейным искажением. Фильтровые УКРМ защищают конденсаторные батареи от перегрузок и отчасти подавляют дроссели, которые близки к расстройке.
2. Высоковольтные УКРМ (от 6 кВ до 10 кВ) используются для повышения коэффициента мощности на крупных предприятиях с фиксированным энергопотреблением в часы наибольшей загруженности.
- Нерегулируемые — применяются для более эффективного использования электроэнергии при одновременном снижении нагрузки на электросеть. Они рассчитаны на эксплуатацию в закрытых производственных помещениях.
В их задачи входит: включение и выключение конденсаторной установки внешним выключателем, защита от прерывания номинального тока, аварийная сигнализация, блокировка, препятствующая замыканию или размыканию разъединителя. - Регулируемые — поддерживают коэффициент мощности, а также же повышают его и исключают перекомпенсацию. Автоматическая поддержка заданного коэффициента добивается путем включения и отключения ступеней регулирования.
- Фильтровые — по предназначению и функциям схожи с низковольтными: они защищают конденсаторы от перегрузки и частично подавляют гармоники, которые близки к расстройке.
Преимущества БСК, УКРМ производства СВЭЛ
- Многолетний опыт производства оборудования данной категории.
- Доступная стоимость оборудования и комплектующих.
- Окупаемость установки в короткие сроки.
- Гарантия экологической безопасности окружающей среды при утилизации.
- Возможность разработать оборудование с пожеланиями заказчика.
- Легкость установки и эксплуатации.
- Функциональная особенность БСК – возможность использования в составе фильтро-компенсирующего устройства, статического тиристорного компенсатора.
- Ввод в эксплуатацию возможен практически в любой сетевой точке (к отдельным электроприемникам, группами в цехах или крупными батареями).
- Обеспечение качества электрической оэнергии.
- Снижение потерь активной мощности и энергии (до 10% и более доли технологических потерь) в пределах 0,3-0,45 кВт на 100 кВар.
- В БСК отсутствуют подвижные детали.
- Оборудование с небольшим весом, что не требует установки фундамента.
- Возможность увеличить/уменьшить устанавливаемую мощность.
- Бесперебойный характер: неполадки одного конденсатора, при надлежащей его защите, не влияют на деятельность всей установки.
- Обеспечение нахождения локации с неполадками, благодаря использованию плавких предохранителей.
- Каркасы выполнены из металла с антикоррозийным покрытием, обеспечивающим устойчивость к негативному воздействию окружающей среды.
Как заказать и купить БСК, УКРМ?
Цена оборудования зависит от конечной комплектации (определяется классом напряжения, техническими требованиями, режимом заземления нейтрали сети и пр.).
Чтобы заказать и купить позиции раздела БСК, УКРМ, необходимо связаться с консультантами по телефону или электронной почте, указанным в разделе «Контакты». Вы также можете оставить заявку на сайте. Заполнение опросного листа (в заявке) ускорит согласование деталей заказа.
СВЭЛ осуществляет поставку оборудования по всей России и странам СНГ.
