Статические тиристорные компенсаторы предназначены для компенсации реактивной мощности, подавления гармоник, стабилизации напряжения и снижения фликера.

Описание

Описание

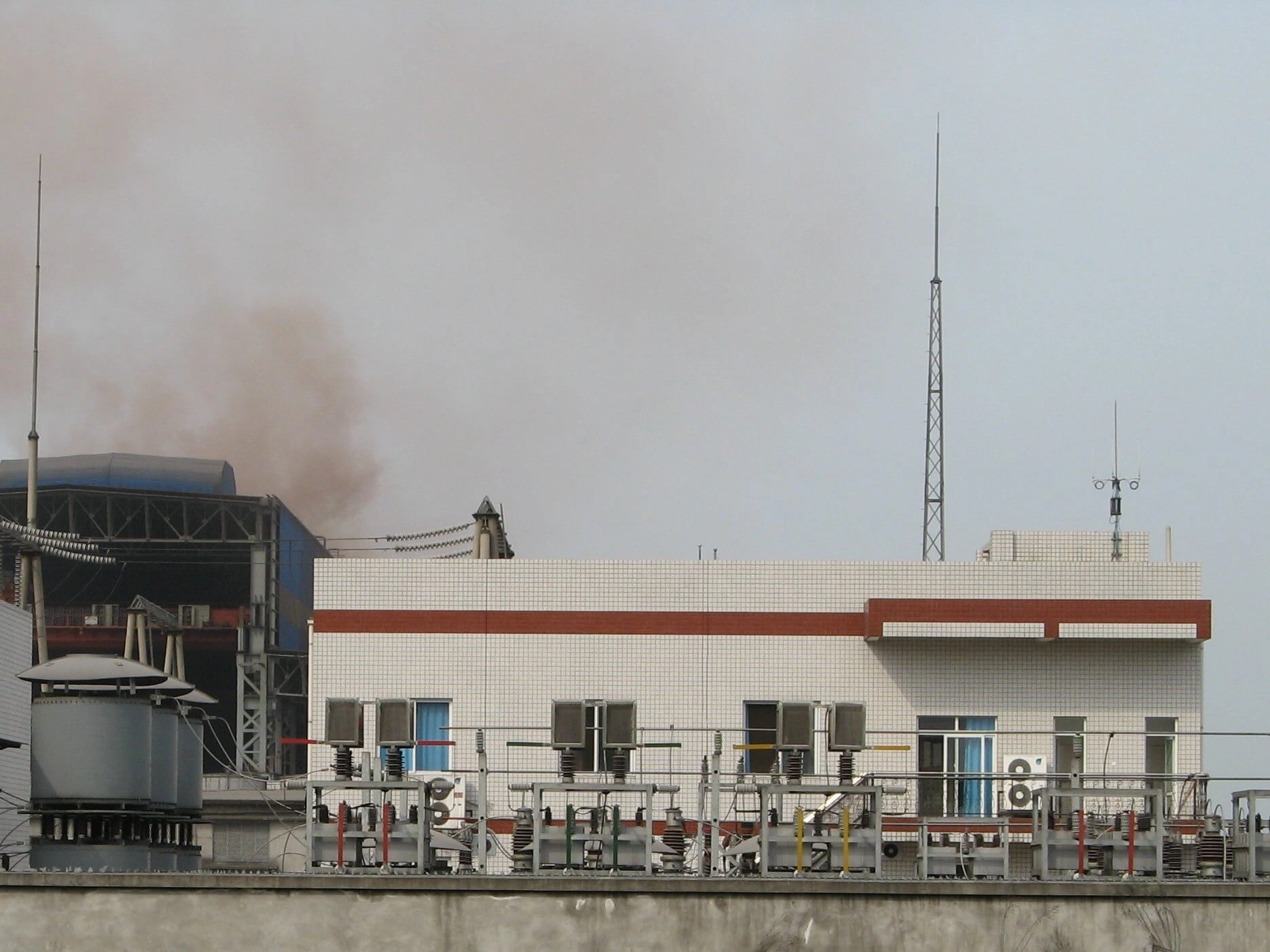

Статические тиристорные компенсаторы (СТК) – это устройство, используемое для улучшения качества электроэнергии в электрических распределительных сетях.

Статические тиристорные установки компенсируют используемую реактивную мощность, предоставляют устойчивый уровень напряжения и уменьшают количество провалов напряжения от внезапной несинусоидальной нагрузки.

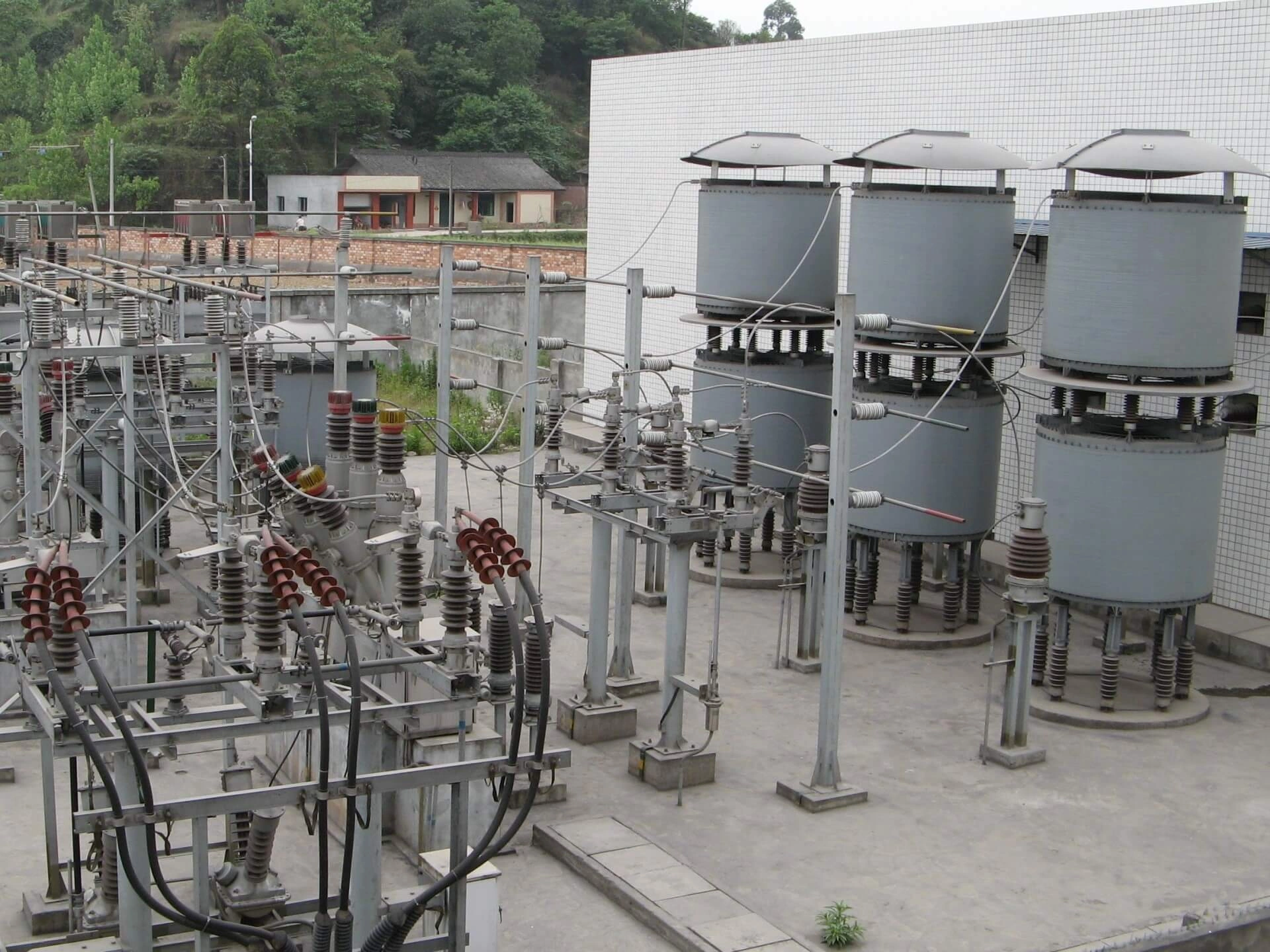

Конструктивно СТК состоит из:

  • Тиристорно-реакторные группы (компенсирующие реакторы с тиристорными вентилями)
  • Фильтро-компенсирующие устройства (ФКЦ);
  • Конденсаторные батареи
Технические данные

Технические данные

  • Быстродействие: не более 0,1 с
  • Регулирование: динамическое
  • Напряжение, кВ: 6…35
  • Мощность, Мвар: до 200
  • Исполнение: внутреннее или наружное
Похожие решения

Похожие решения

Батареи конденсаторов БСК, УКРМ
Фильтрокомпенсирующие устройства ФКУ
Статические генераторы реактивной мощности СТАТКОМ
Компенсаторы комбинированные СТАТКОМ + ФКУ

Область применения

Область применения

Статические тиристорные компенсаторы применяются для промышленных установок, тяговых ж/д подстанций, для дуговых сталеплавильных печей, для линий электропередачи.

К задачам, которые выполняют СТК, относятся:

  1. Снижение уровня гармоник в сети, которые могут возникать из-за нелинейных нагрузок, таких как компьютеры, сварочные аппараты и т.д. Это позволяет улучшить качество электроэнергии и предотвратить повреждение оборудования.
  2. Улучшение коэффициента мощности в сети, что минимизирует активный расход энергии в виде тепла и позволяет ей более эффективно использоваться.
  3. Стабилизация напряжения, помогающая предотвратить перенапряжения и перегрузки, приводящие к повреждению оборудования.
  4. Управление активной и реактивной мощностью для эффективного использования энергии и снижения затрат на электроэнергию.
  5. Увеличение надежности сети от коммутационных перегрузок и перенапряжений, которые могут привести к отказам оборудования и прерыванию работы.
  6. Повышение пропускной способности ЛЭП, а также корреляции статической и динамической устойчивости.

Типы устройств и принцип работы

Типы устройств и принцип работы

СТК работают по принципу активной фильтрации, уменьшая количество гармоник в сети и улучшая коэффициент мощности, напрямую взаимодействующий с шинами энергопотребителя. Оборудование данного типа вырабатывает реактивную мощность посредством конденсаторов фильтров высших гармоник. Показатели данной мощности идентичны максимальным показателям реактивной мощности, которые необходимы потребителям.

Работа компенсатора основывается на определении гармонических компонентов тока и напряжения, затем компенсатор синхронизируется с этими показателями и корректирует их. Таким образом, компенсатор позволяет уменьшить гармоники и улучшить коэффициент мощности в электросети.

Регулировать реактивную мощность помогает устройство статического тиристорного компенсатора, контролирующего ток реакторов и компенсирующего излишнюю реактивную мощность в конденсаторах фильтров высших гармоник. Блок системы, отвечающей за управление и защиту, оперативно восполняет реактивную мощность нагрузки и поддерживает регулируемый параметр, контролирует отказ, сигнализирует об этом. Статические тиристорные установки реагируют на несоответствия с настроенным параметром за 5 мс (нагрузка ДСП типа), за 24-100 мс (общепромышленные нагрузки и связь с сетевыми подстанциями).

Управление оборудованием производится через пульт дистанционного управления (ПДУ СТК) или через внешний интерфейс автоматизированной системы управления технологическим процессом (АСУ ТП). Однако данному оборудованию характерен такой уровень автоматизации, при котором присутствие и регулирование со стороны персонала не обязательны. Ввод данных номинальной мощности и схемы определяется, исходя из следующих условий:

  • тип объекта;
  • параметры системы электроснабжения;
  • разновидность и уровень мощности компенсируемой нагрузки.

Ведущей схемой СТК является набор фильтров высших гармоник – фильтрокомпенсирующих цепей (ФКЦ). ФКЦ круглосуточно работают от электросети либо связаны с выключателями. Цепи соединены параллельной связью схемы «треугольник» тремя фазами реакторов, регулируемых тиристорами - тиристорно-реакторной группой (ТРГ). Угол зажигания тиристоров ТРГ изменяется следующим образом: сторона реакторного тока контролирует ток нагрузки или реактивную мощность энергетической системы.

При установке СТК на высоковольтную ЛЭП, большая эффективность достигается определенным расположением подключения: выше – качественнее. Оборудование предназначено для класса напряжения 6-35 кВ; присоединение происходит с помощью специального понижающего трансформатора к шинам подстанции либо к третичной обмотке подстанционного автотрансформатора. При этом СТК реализуют некоторые опции системы режимов ЛЭП. Применение управляемого шунтирующего реактора трансформаторного типа (УШРТ) обосновано, т.к. он соединяет в себе и понижающий трансформатор, и ТРГ.

Типы устройств:

  • Установка СТК-1 с базовой емкостью С и управляемой тиристорами VS индуктивностью L. С содержанием конденсаторной и тиристорно-реакторной или тиристорно-трансреакторной группы (КГ+ТРГ). В СТК-1 мощность ТРГ = мощности КГ.
  • Установка СТК-2 с включаемыми ступенями с помощью тиристоров конденсаторами и управляемой тиристорами индуктивностью. С содержанием тиристорно-кондернасторной и тиристорно-реакторной (ТГК+ТРГ). В СТК-2 мощность ТРГ определяется мощностью одной ступенью ТКГ.

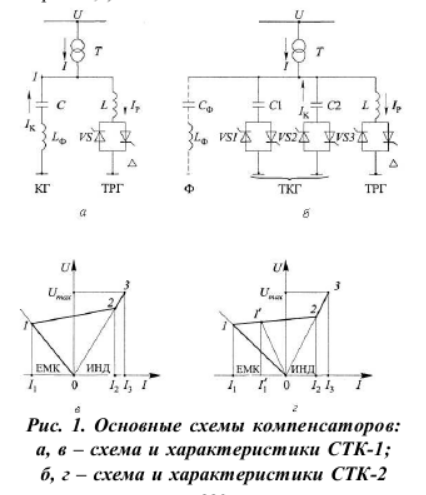

Схемы компенсаторов

Комплектация

Комплектация

Основные элементы:

  • Тиристорно-реакторная группа (компенсирующие реакторы и высоковольтные встречно-параллельные тиристорные вентили). Вентили и конденсаторная батарея отвечают за ограничение бросковых токов, за выстраивание резонансных цепей, подавляющих высшие гармоники.
  • Тиристорный преобразователь – ведущая составляющая, которая отвечает, как за регуляцию тока компенсирующих реакторов, так и за реактивную мощность. Он представляет собой совокупность трех блоков, каждый из них рассчитан на связь с одной фазой. Блок соединяет в себе оптические тиристоры, RC-цепочки, устройства сигнализации включения тиристоров и стяжной конструкции. Число тиристоров, связанных в серии, зависит от действующего напряжения преобразователя. Регулятор отвечает за отправление электрических включающих импульсов в оптоэлектронику, преобразуясь в оптический сигнал. После чего он проходит через оптический кабель к тиристорам.
  • Конденсаторные батареи и реакторы фильтров для сохранения реактивной мощности в стабильном состоянии.
  • Фильтрокомпенсирующие устройства (ФКУ).
  • Охлаждающая система для обеспечения надежной работы систем и предотвращения перегрева компонентов. Вентилятором прохладный воздух направляется тиристорам и демпфирующим резисторам.
  • Шкаф автоматического управления и защиты СТК. Данные элементы отвечают за взаимодействие с вышестоящей системой, безопасность фильтров, управление воздушной системой охлаждения.

Преимущества

Преимущества
  • Собственный центр компетенций по устройствам улучшения качества электроэнергии.
  • Собственное производство.
  • Опыт комплексного внедрения, что обеспечивает надежный результат при оптимальных временных и финансовых затратах.
  • Разработка оптимального решения под требования проекта, направленное на удовлетворение технологических потребностей, повышение производственных показателей и устойчивости бизнес-процессов.

Как заказать и купить

Как заказать и купить

Цена статических тиристорных компенсаторов зависит от итоговой комплектации (определяется классом напряжения, техническими требованиями, режимом заземления нейтрали сети и пр.), количества устройств и региона поставки.

Чтобы заказать и купить статические тиристорные компенсаторы, заполните заявку на нашем сайте. Заполнение опросного листа ускорит обработку вашего заказа. Вы также можете написать нам на электронную почту или позвонить по телефону, указанным в разделе «Контакты». Группа компании СВЭЛ занимается поставкой электротехнического оборудования и материалов по всей России и странам СНГ.
