Фильтрокомпенсирующие устройства ФКУ

Высоковольтные потребители создают малый спектр гармонических колебаний (где особенно заметны гармоники 3, 5, 7, и в значительно меньшей мере – более высоких порядков). Поэтому наиболее целесообразно использование ФКУ в составе установок на напряжение 6(10) кВ. Обычно реализуются схемы, настроенные на небольшой, ограниченный ряд гармоник, а не на широкий спектр, например, потребителей сети 0,4 кВ. Применяются также устройства для фильтрации гармоник от 9 до 25, соответствующих более низковольтным потребителям.

Фильтрокомпенсирующие устройства применяются в нефтегазовой промышленности в составе буровых установок, при эксплуатации установок с главными приводами постоянного тока и управляемыми выпрямителями. ФКУ также используются на предприятиях, применяющих мощное подъемно-транспортное оборудование или станки, электролитические ванны, плавильные печи. Более того, использование перечисленного и подобного оборудования запрещено при отсутствии ФКУ.

Фильтрокомпенсирующие устройства внедряются в сеть для уменьшения реактивного сопротивления колебательного контура (LC) до минимальных значений (в идеальном случае – до нуля), а также шунтирования сети.

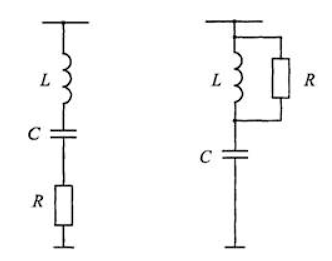

Силовые фильтры – это фактически LC- или RLC-цепочки, настроенные таким образом, чтобы резонировать с гармоникой, выявленной с помощью замеров. Они фильтры бывают нескольких типов:

• Узкополосные, одноконтурные фильтры настраиваются на четко выраженные гармоники, обладающие низким порядком.
• Широкополосные, режекторные фильтры. Настраиваются на высокие частоты и обычно обладают меньшей добротностью. В их схему входит R-сопротивление, позволяющее шунтировать реактор.

Совместное использование широко- и узкополосных фильтров дает возможность качественно очистить сеть от негативного воздействия потребителей.

Стандартная ФКУ включает в себя вводную ячейку, однофазные реакторы и конденсаторные батареи.

ФКУ СВЭЛ производятся в шкафном или блочном виде, подготовлены для внутреннего или наружного использования.

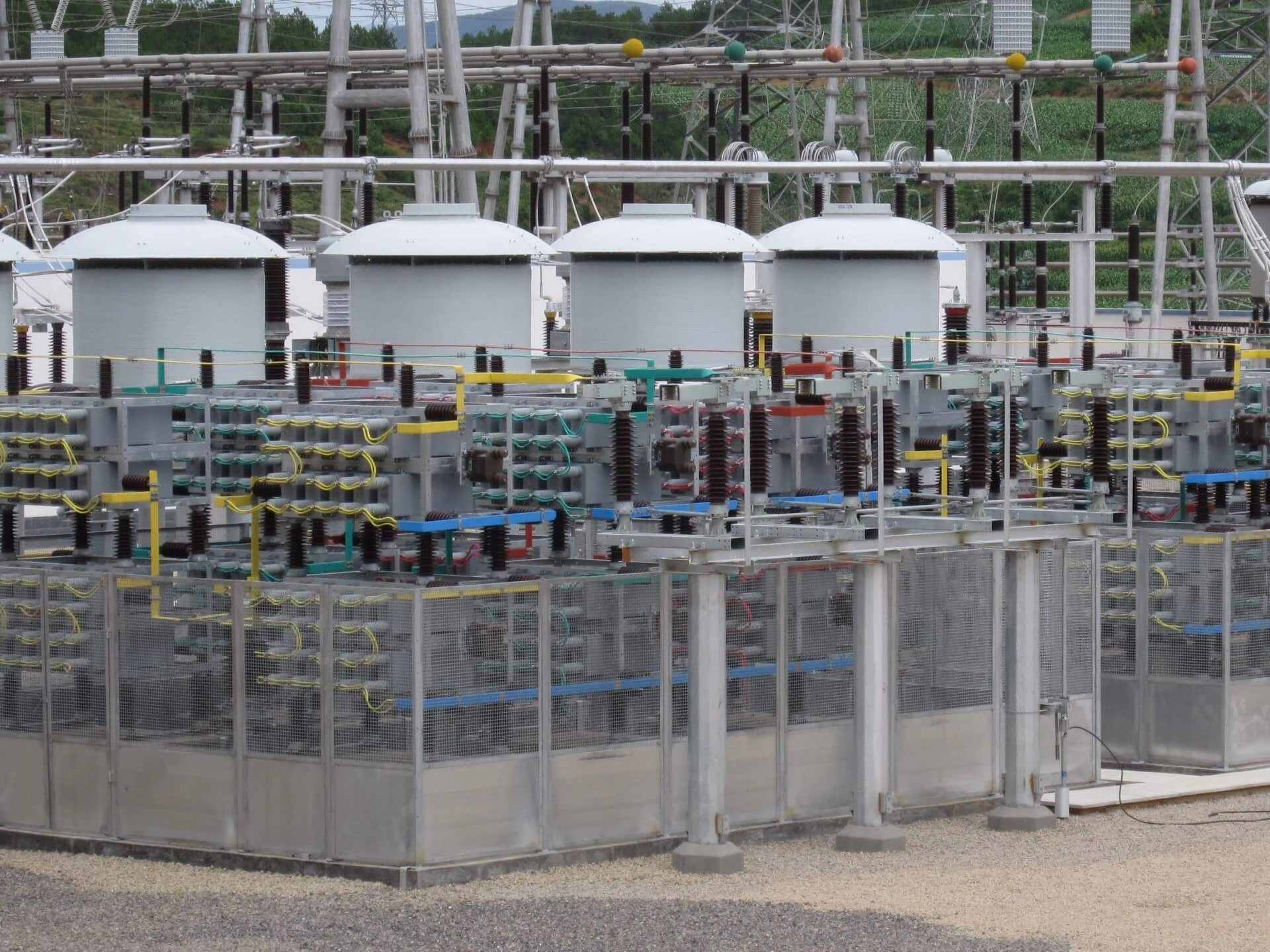

В случае наружного размещения устройство огораживается сеткой, что обеспечивает безопасность персонала, и располагается на оцинкованной конструкции в открытом виде или внутри утепленного контейнера.

Компоновка элементов ФКУ стандартна. Вводная ячейка оснащена антикорозионным покрытием и изготавливается из листовой стали. Внутри размещены сигнальная, защитная, управляющая аппаратура, вводной аппарат.

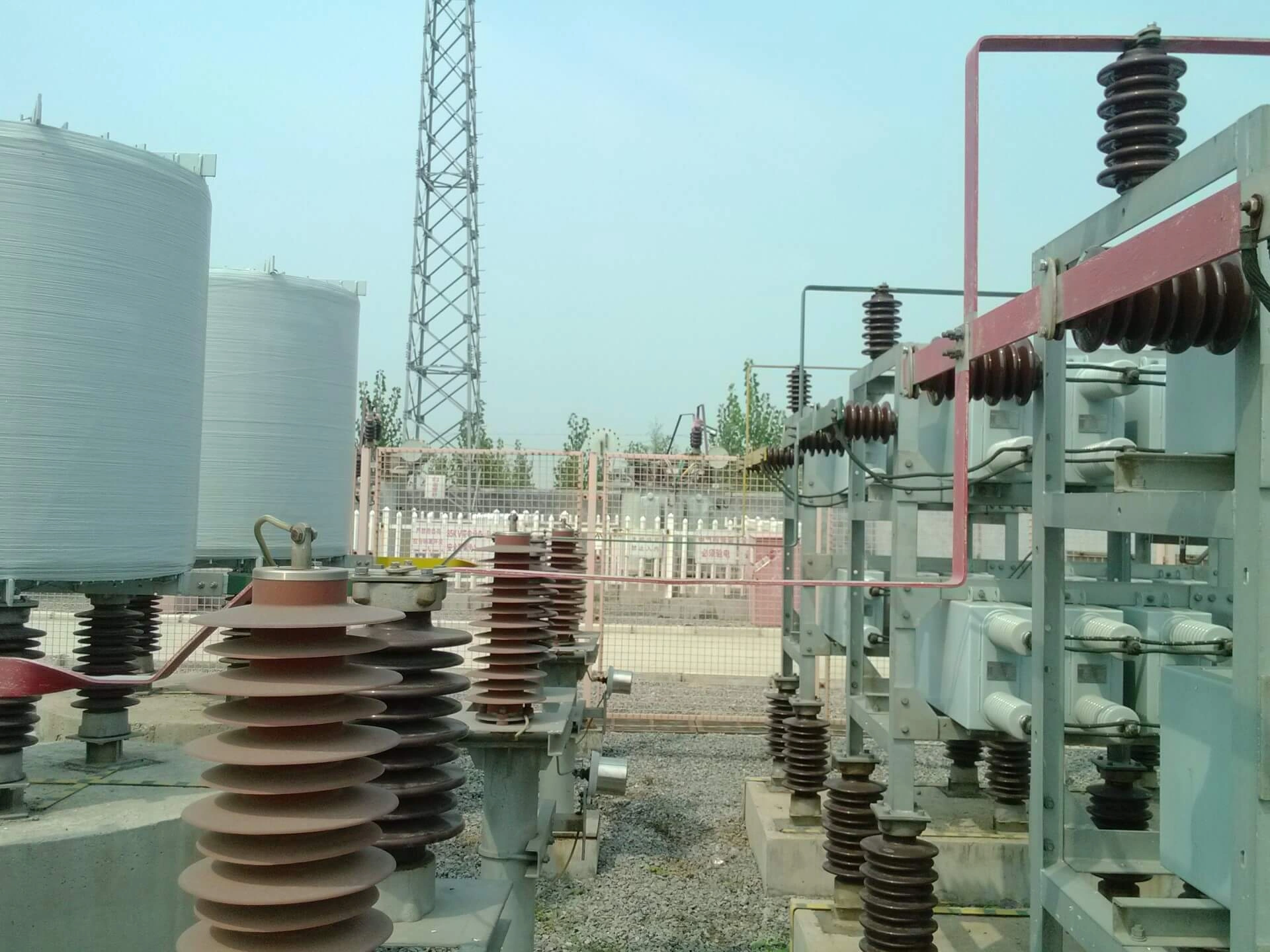

Конденсаторные блоки в конструкции размещаются вертикально один над другим и ставятся на изолированные опоры. Конденсаторы на стальной раме соединяются сборными шинами. Высоковольтные конденсаторы могут работать на повышенных значениях напряжения в течение длительного времени. Конкретные значения указаны в технической документации устройства.

На полимерных изоляторах расположены однофазные реакторы. С помощью медных шин их соединяют с вводной ячейкой и конденсаторными блоками.

• Собственный центр компетенций по устройствам улучшения качества электроэнергии.
• Собственное производство.
• Опыт комплексного внедрения, что обеспечивает надежный результат при оптимальных временных и финансовых затратах.
• Разработка оптимального решения под требования проекта, направленное на удовлетворение технологических потребностей, повышение производственных показателей и устойчивости бизнес-процессов.

Чтобы заказать фильтрокомпенсирующие устройства, оставьте заявку на нашем сайте. Заполнение опросного листа в заявке ускорит обработку заказа. Вы также можете написать нам на электронную почту или позвонить по телефону, указанным в разделе «Контакты». Цена ФКУ зависит от технических параметров и количества устройств, региона поставки. СВЭЛ осуществляет поставку оборудования по всей России и странам СНГ.
