Статические генераторы реактивной мощности СТАТКОМ

1. Улучшить качество электрической энергии, что позволяет устройствам стабильно работать.
2. Уменьшить системные потери, что уменьшает затраты на электрическую энергию и повышает эффективность работы энергосистемы.
3. Управлять реактивной мощностью, что позволяет управлять реактивной мощностью и поддерживать стабильность напряжения.
4. Повысить эффективность системы благодаря управлению реактивной мощностью и снижению потерь в системе.
5. Поддерживать стабильность напряжения, помогая электрическим устройствам работать более надежно и без сбоев.
6. Повысить коэффициент мощности.
7. Снизить потери во время передачи и распределения электрической энергии;
8. Контролировать наличие гармонических искажений и ликвидировать их воздействие;
9. Повысить стабильность системы при переходных процессах и в режимах аварийности.
10. Увеличить пропускную способность электрического оборудования благодаря устранению реактивной составляющей сетевой энергии.

По видам работы с током и напряжением:

• Двухуровневый СГРМ – устройство, использующее два ключа для управления выходным напряжением и реактивной мощностью.
• Многоуровневый СГРМ – устройство, использующее несколько ключей для создания более гладкого выходного напряжения и управления реактивной мощностью.
• СГРМ на основе инвертора – устройство, использующее инвертор для создания переменного тока с желаемым уровнем напряжения и фазы, что предоставляет управление реактивной мощностью.
• Активный СГРМ – устройство, использующее управляемый источник постоянного тока для создания переменного тока с желаемым уровнем напряжения и фазы, что позволяет управлять активной и реактивной мощностью.
• Пассивный СГРМ – устройство, использующее пассивные элементы (конденсаторы индуктивности), компенсирующие реактивную мощность в электрической сети.
• Гибридный СГРМ – устройство, сочетающее в себе преимущества активного и пассивного генераторов, используя как управляемый источник постоянного тока, так и пассивные элементы, компенсирующие реактивную мощность.

По типам мощности и напряжения:

• модели с мощностью от 1 МВАр до 70 МВАр;
• напряжение на 6кВ, 10 кВ, 27кВ, 35кВ.

1. Контроллер с сенсорной панелью оснащен максимально гибким и удобным персоналу специальным интерфейсом. Информационное табло индицирует некоторые показатели: напряжение силового модуля, ток нагрузки, ток неисправности-входа-выхода силового модуля, показатель текущей формы волны напряжения и тока, ряд неисправностей и ошибок.
2. Мониторинг в реальном времени по удаленному компьютеру: операционные данные и аварийные сигналы передаются устройством в систему (сервера с сетевым подключением).
3. Полифункциональное программирование параметров происходит через контроллер по локальной сети.
4. Резервный источник для бесперебойного питания подключается при отключении питающего напряжения. Это не оказывает влияния на работу оборудования.
5. Оптический канал связи объединяет модуль питания и главный пункта управления, что снижает различные помехи. Специально разработанный шкаф оборудован защитным экраном, против воздействия электромагнитных помех внешней стороны.

Схема статического генератора реактивной мощности СТАТКОМ

Внутреннее сопротивление управляемого инвертора напряжения (УИН) СТАТКОМ практически равно 0. С помощью линейного реактора осуществляется присоединение к электросети. Он преобразует показатели разности напряжений электросети и генератора к выходному току. При подключении СТАТКОМа к шинам среднего напряжения параллельно нагрузке источник напряжения преобразуется в источник тока.

Инвертор напряжения на основе регулируемых вентилей (широтно-импульсная модуляция с охлаждающей жидкостью). Цепочный тип инвертора базируется на тиристорах IGBT. Фазы инвертора заключают несколько силовых модулей, которые объединяет последовательная связь:

• сглаживающий реактор со стальным сердечником;
• сетевой фильтр;
• СУЗ, отвечающая за симметрию напряжения, контроль, защиту и т.д.;
• разделитель связи инвертора с трансформатором;
• шкаф охлаждающей системы (пара насосов с теплообменным агрегатом);
• корпус под оборудование, оснащенный двухсторонним доступом, цепями питания и подсветкой;
• сухой силовой трансформатор;
• запасные части для выполнения пуско-наладочных работ;
• комплектующие и монтажные материалы соединений преобразователя;
• документация по эксплуатации на оборудование СТАТКОМ.

• Собственный центр компетенций по устройствам улучшения качества электроэнергии.
• Собственное производство.
• Опыт комплексного внедрения, что обеспечивает надежный результат при оптимальных временных и финансовых затратах.
• Разработка оптимального решения под требования проекта, направленное на удовлетворение технологических потребностей, повышение производственных показателей и устойчивости бизнес-процессов.
• СТАТКОМ обеспечивает малые потери электромагнитных помех энергосети. Показатели потерь от полной реактивной мощности установки в сумме не превышают 2,1 МВт (1,05%);
• уровень высших гармоник в выходном токе составляет примерно 1,2%;
• бестрансформаторное присоединение СТАТКОМа к сетям со средним классом напряжения, предполагает использование многоуровневых преобразователей на базе H-мостов. Модульность конфигурации дает возможность с легкостью масштабировать СТАТКОМ при переводе к разным уровням напряжения, облегчая условия эксплуатации и сервиса электроустановок;
• если происходит пробой любого моста, то силовая часть резервируется (работа оборудования восстанавливается полностью через 0,26 сек);
• минимальное распределение напряжения на полупроводниковые устройства;
• уровень акустического шума низкий;
• удобное обслуживание: устройства и узлы с неисправностями легкозаменяемы;
• малое количество силовых фильтров либо их отсутствие;
• быстродействие оборудования даже при слабом сигнале. Максимальная задержка на ступенчатое изменение уставки составляет 4 м/с;
• установка занимает небольшую площадь (4000 x 1000 x 2300мм., вес — 5500 кг.);

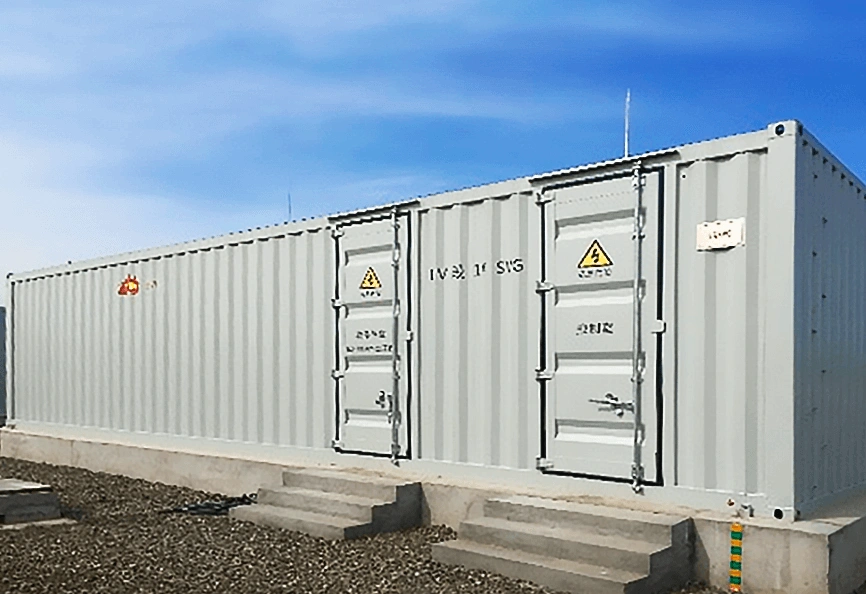

• установка может быть выполнена в утепленном боксе категории размещения УХЛ-1, внутренней или наружной установки по ГОСТ 15150-69.

Чтобы купить статические генераторы реактивной мощности СТАТКОМ, оставьте заявку на нашем сайте. Заполнение опросного листа ускорит обработку заказа. Вы также можете обратиться к нам по телефону или электронной почте, которые указаны в разделе «Контакты». Цена статических генераторов реактивной мощности зависит от количества материалов и комплектующих, использованных при его изготовлении.

СВЭЛ доставляет генераторы СТАТКОМ по территории России и стран СНГ. Точные сроки рассчитываются при размещении заказа в производство и также зависят от загрузки производственной программы.
