ВВЕДЕНИЕ

Настоящее руководство по эксплуатации предназначено для ознакомления с конструкцией, порядком установки и монтажа, организации безопасной эксплуатации камер сборных одностороннего обслуживания серии КСО-СВЭЛ-К-1.2 (далее по тексту- камеры
К-1.2 или КСО).
Камеры К-1.2 изготавливаются по индивидуальным заказам в соответствии с опросными листами, в которых оговариваются количество, их взаимное расположение в подстанции, схемы главных цепей каждой камеры и другие технические характеристики.
Основными документами, согласно которым оформляется заказ на камеры К-1.2, являются опросной лист и техническая спецификация, выполненные по форме завода­ изготовителя и согласованные с заказчиком.

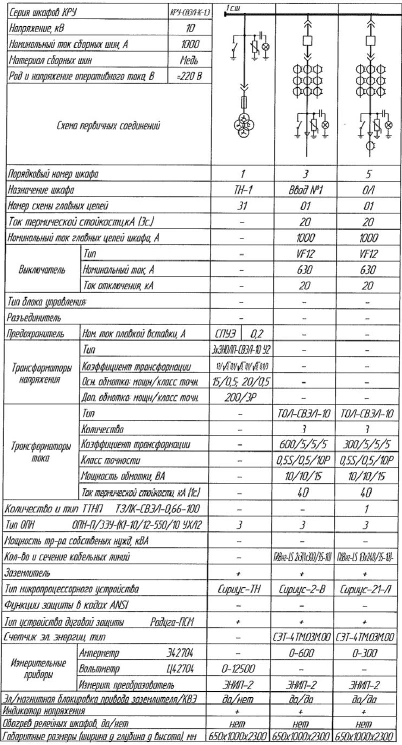

Образец заполнения опросного листа в приложении Б.

1. НАЗНАЧЕНИЕ

Камеры сборные одностороннего обслуживания серии К-1.2 с элегазовыми (S112) и вакуумными (ISMl 5) коммутационными аппаратами предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 и 10 кВ. ксо выполняются по типовым схемам электрических соединений главных цепей, представленных в таблице 1.


Таблица 1 - типовые схемы электрических соединений главных цепей КСО-СВЭЛ-1.2
Обозначение схемы 01 02 03 04 05
Схема главных цепей
Номинальный ток,А 630 160* 1000 - 630
Ширина камеры, мм 375 450 450 450 450 375 450
Масса камеры, кг 160 170 185 170 300 180 190
Обозначение схемы  06 07 08 09 10
Схема главных цепей
Номинальный ток,А 1000 630 160* 630 630
Ширина камеры, мм 375 450 450 450 450 450
Масса камеры, кг 180 190 240 245 145 145
Обозначение схемы
21** 31** 32** 33** 34**
Схема главных цепей

Номинальный ток,А 630, 1000 630 630 160* 160*
Ширина камеры, мм 900 1050 1050 1050 1050
Масса
камеры, кг
490 390 395 400 405
*Номинальный ток камеры определяется по номинальному току устанавлиемаемоrо предохранителя
**ОПН устанавливаются по заказу

Сетка схем главных цепей позволяет использовать камеры КСО-СВЭЛ-К-1.2 в проектировании и реконструкции промышленных сетей распределения электроэнергии, питании электроприводов и понижающих трансформаторов.В случае необходимости поставки камер со схемами соединений, отличающимися от приведенных в таблице 1, заказчику необходимо согласовать возможность поставки с компанией
СВЭЛ-КРУ.
Камеры КСО серии К-1.2 изготавливаются для работы в закрытых помещениях с номинальными значениями климатических факторов по ГОСТ 15543 и ГОСТ 15150 климатического исполнения У, категории размещения 3, при этом:

  1. наибольшая высота установки над уровнем моря - до 1000 м;
  2. верхнее рабочее значение температуры окружающего воздуха плюс 40 °С;
  3. нижнее значение рабочей температуры окружающего воздуха минус 25 °С согласно раздела 2 ГОСТ 14693;
  4. относительная влажность воздуха 75 % при 15 °С (среднегодовое значение);
  5. верхнее рабочее значение относительной влажности воздуха до 98 % при 25 °С.

Нормальный режим работы камер КСО в условиях эксплуатации обеспечивается при атмосфере типа II по ГОСТ 15150. Окружающая среда не должна содержать водяных паров, токоведущей пыли в концентрациях, нарушающих работу камер КСО, и не должна быть взрывоопасна.

Структура условного обозначения типоисполнений камер КСО серии К-1.2:


Пример записи обозначения камеры КСО серии К-1.2 на номинальное напряжение 10 кВ со схемой главных цепей 01, климатического исполнения У, категории размещения 3 при её заказе и в документации другого изделия:

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Камеры по техническим характеристикам соответствуют требованиям технических условий ОЭТ.538.001 ТУ.
Основные технические параметры камер КСО серии К-1.2 приведены в таблице 2.

Таблица 2 -Основные технические параметры камер КСО серии К-1.2
Наименование параметра Значение параметра
1 2
1 Номинальное напряжение, кВ 6; 10
2 Наибольшее рабочее напряжение, кВ 7,2; 12
3 Номинальный ток сборных шин, А 630; 1000
4 Номинальный ток главных цепей камер, А:
  • с выключателем нагрузки без силовых предохранителей, с выключателем нагрузки и трансформаторами тока или напряжения
  • с выключателем нагрузки и силовыми предохранителями
  • с разъединителями
  • с вакуумными выключателями


630


не более 160*

1000
630; 1000

5 Номинальный ток трансформаторов тока, А 5... 1000**

6 Номинальный ток отключения:

  • выключателя нагрузки (при cosq>=0,7), А
  • вакуумного выключателя, кА

630
20
7 Номинальный ток включения выключателя нагрузки серии SL12 на короткое замыкание, кА 20

8 Номинальный ток плавкой вставки силового предохранителя, не более, А:

  • при напряжении 6 кВ
  • при напряжении 10 кВ


160
125

9 Номинальный ток электродинамической стойкости сборных шин и главных цепей камер (амплитуда), кА 51
10 Ток термической стойкости (кратковременный ток), кА 20
11 Время протекания тока термической стойкости, с:
  • через линейные контакты выключателей нагрузки, разъединителей и вакуумных выключателей
  • через встроенные контакты заземления выключателей нагрузки или разъединителей
  • через контакты заземлителя

3
1
1

12 Номинальное напряжение вторичных цепей, В:
12.1 оперативного тока:

  • постоянный (выпрямленный) ток
  • переменный

12.2 электромагнитов включения и отключения выключателя нагрузки:

  • постоянный (выпрямленный) ток
  • переменный

12.3 цепи электромагнитной блокировки:

  • постоянный (выпрямленный) ток

12.4 трансформаторов напряжения



110;220
220



220
220

220
100

13 Габаритные размеры камер, мм:

  • ширина
  • глубина (в основании)
  • высота (с релейным отсеком)

375; 450; 900; 1050
900
1670; 1970;2030
14 Масса камеры, не более, кг: См. таблицу 1

* Выбирается по номинальному току предохранителей.
** По заказу потребителей допускается применять в камерах КСО трансформаторы тока с малым коэффициентом трансформации, электродинамическая и термическая стойкость которых меньше стойкости камер


Номинальные токи плавких вставок силовых предохранителей применяемых в камерах КСО серии К-1.2 для защиты силовых трансформаторов мощностью до 1000 кВ•А должны выбираться из значений приведенных в таблице 3.

Таблица 3
Рабочее напряжение, кВ Номинальная мощность трансформатора, кВ·А
25 40 63 100 160 250 400 630 1000
Номинальный ток предохранителя, А
6 - - - 25 40 50 63 - -
- - - 25 40 50 63 - -
10 10 20 31,5 50 63 80 100 125
10 - - - 15 25 31,5 50 63 -
6,3 6,3 10 20 31,5 40 63 80 100
- - - 25 40 50 80 100 125
                   *Примечание:
  1. Выбор значения номинального тока выполняется согласно проекта на основании расчетных данных.
  2. Предохранители должны соответствовать DIN 43625, DIN 47636, IEC 60282-1, IEC 60787, EDN HN52-S-61


Классификация исполнений камер КСО серии К-1.2 приведена в таблице 4.

Таблица 4 - Классификация исполнений камер КСО серии К-1.2
Наименование показателя классификации Исполнение
1 2
Уровень изоляции С нормальной изоляцией по ГОСТ 1516.3
Вид изоляции Комбинированная (воздушная и твердая)
Изоляция токоведущих шин главных цепей С неизолированными или частично изолированными шинами
Наличие выкатных элементов в камерах Без выкатных элементов
Вид линейных высоковольтных подсоединений Кабельные
Условия обслуживания С односторонним обслуживанием
Степень защиты по ГОСТ 14254 IР3Х
Вид основных камер в зависимости от встраиваемой аппаратуры и присоединений:
  • с трехпозиционным выключателем нагрузки или разъединителем серии SLl2;
  • с трехпозиционным выключателем нагрузки серии SL12 и rrредохранителями;
  • с трехпозиционным разъединителем серии SL12 и трансформаторами напряжения типа ЗНОЛП-6(1О);
  • с трехпозиционным выключателем нагрузки серии SL12 и трансформаторами тока типа ТОЛ-10;
  • с трехпозиционным выключателем нагрузки серии SL12, предохранителями и трансформаторами тока типаIGЕ;
  • с заземлителем серии SL12;
  • с вакуумным выключателем серии ISMl5_LD_l (BB/TEL), с трехпозиционным разъединителем серии SL12, заземлителем серии SL12, трансформаторами тока типа ТОЛ!О;
  • с устройством микропроцессорной защиты:
  • MiCOM Р124, производитель - «Schneider Electric» («ALSTOM T&D»);
  • Орион-РТЗ, производитель - «Радиус Автоматика»;
  • БЗП-01 с блоком питания БПТ-01, производитель - «Микропроцессорные Технологии»;
  • с ОПН;
  • комбинированные
Наличие теплоизоляции Без теплоизоляции
Вид управления:
  • трехпозиционным выключателем нагрузки серии SL12
  • трехпозиционным разъединителем серии SL12
  • заземлителем серии SL12
  • коммутационным модулем серии ISM15_LD_1 (BB/TEL)
местное или дистанционное*
местное
местное
местное или дистанционное*
* По заказу


Типы оборудования применяемого в камерах КСО-СВЭЛ-К-1.2 приведены в таблице 5.

Таблица 5 Типы оборудования применяемого в камерах КСО-СВЭЛ-К-1.2
Наименование оборудования Тип, марка Предприятие-изготовитель
1 2 3
Коммутационные аппараты SL12
ISM15 LD
Элтехника
Таврида Электрик
Предохранители VVT-D ЕП
Ограничители перенапряжений РТ/ТЕL Таврида Электрик
Измерительные трансформаторы тока ТОЛ-СВЭЛ-10
ТОЛ-10
IGE О,5b
СВЭЛ-ИТ
СЗЗТ
RITZ
Трансформаторы тока нулевой последовательности ТЗЛМ-1-1
ТЗЛЭ-125
ТЗЛ-200
ТЗЛМ-100х590
ТЗЛМ-250х590
СЗТТ
Измерительные трансформаторы напряжения ЗНОЛП-СВЭЛ-10
ЗНОЛП-10
СВЭЛ-ИТ
СЗТТ
Микропроцессорные устройства защиты и автоматики MICOM Орион БЗП ALSTOM
РАДИУС Автоматика
Микропроцессорные технологии

По согласованию с заводом-изготовителем в камерах К-1.2 возможно применение оборудования других предприятий-изготовителей.

3. УСТРОЙСТВО И РАБОТА

Камеры К-1.2 обладают достаточной механической прочностью, обеспечивающей нормальные условия работы и транспортирования без каких-либо остаточных деформаций или повреждений, препятствующих их нормальной работе.

Корпус камеры изготовлен на высокоточном оборудовании методом холодной штамповки из высококачественного стального листа с антикоррозионным алюмоцинковым покрытием.
Фасадные элементы камер и боковые панели изготовлены из углеродистой стали и имеют полимерное порошковое покрытие.

Конструкцией камер предусмотрены вентиляционные отверстия, обеспечивающие нормированный уровень охлаждения токоведущего контура главной цепи.

Камера КСО-СВЭЛ-К-1.2 представляет собой заземленный металлический корпус разделенный на следующие отсеки: низковольтный отсек; отсек сборных шин; отсек кабельной сборки высокого напряжения (силовой отсек). В высоковольтном отсеке могут быть установлены: заземлитель, заземлитель с предохранителями, трансформаторы тока, и в соответствии с проектом, трансформаторы напряжения. Цепи вторичной коммутации и устройство релейной защиты установлены в низковольтном отсеке, отделенном от аппаратов высокого напряжения.

Обозначения (см. рис. 1-7):

  1. Элегазовый выключатель (разъединитель)
  2. Низковольтный отсек
  3. Точки подключения кабелей
  4. Панель доступа в кабельный отсек (дверь)
  5. Смотровое окно
  6. Дно камеры с кабельными проходами
  7. Шина заземления
  8. Опорные изоляторы (с емкостным делителем)
  9. Индикатор напряжения
  10. Клапаны избыточного давления
  11. Высоковольтные плавкие предохранители
  12. Заземлитель
  13. Трансформаторы напряжения
  14. Трансформаторы тока
  15. Вакуумный выключатель
  16. Отсек сборных шин
  17. Высоковольтный отсек

Рисунок 1 - Ввод или отходящая линия (схема 01)

Рисунок 1 - Ввод или отходящая линия (схема 01)

Рисунок 2 - Отходящая линия к трансформатору (схема 2)

Рисунок 2 - Отходящая линия к трансформатору (схема 02)

Рисунок 3 - Трансформаторы напряжения (схема 04)

Рисунок 3 - Трансформаторы напряжения (схема 04)

Рисунок 4 - Отходящая линия с трансформаторами тока ( схема 07)

Рисунок 4 - Отходящая линия с трансформаторами тока ( схема 07)

Рисунок 5 - Заземлитель (схема 09)

Рисунок 5 - Заземлитель (схема 09)

Рисунок 6 - Ввод или отходящая линия (схема 21)

Рисунок 6 - Ввод или отходящая линия (схема 21)

Рисунок 7 - Ввод с отходящей линией к трансформатору (схема 31)

Рисунок 7 - Ввод с отходящей линией к трансформатору (схема 31)

Назначение и электрические характеристики камер КСО приведены в таблице 6.

Таблица 6 - Назначение и электрические характеристики камер КСО
Типы камер Схема Номинальный ток, А
Ввод и отходящая линия 01, 03, 07, 21 630, 1000
Секционный выключатель (разъединитель) 05,06
Трансформатор напряжения 04 -
Отходящая линия к трансформатору 02,08 160
Заземлитель 09,10 630
Ввод с отходящей линией к трансформатору 21
31,32,33,34
630, 1000
630


Габаритные размеры камер КСО приведены в таблице 7.

Таблица 7 - Габаритные размеры камер КСО
Назначение Схема Ширина, мм Глубина, мм Высота, мм
Ввод и отходящая линия 01 375,450 1120 1670
03 450
07 1175 1970
21 900 1135
Секционный выключатель (разъединитель) 05 375,450 1120 1670
06
Трансформатор напряжения 04 450 1970
Отходящая линия к трансформатору 02 1670
08 1175 1970
Заземлитель 09 1120 1670
10
Ввод с отходящей линией к трансформатору 31,32,33,34 1050 1220 2030

Габаритно-установочные и присоединительные размеры камер КСО-СВЭЛ-К-1.2 приведены в приложении А.


РАЗМЕЩЕНИЕ И МОНТАЖ КСО-СВЭЛ-К-1.2

Строительная часть распределительного устройства (далее РУ) и монтаж камер КСО в РУ должны выполнятся в соответствии с рисунками 8... 14. Перед установкой камер К-1.2, в РУ должны быть закончены и приняты все основные и отделочные работы, помещение очищено от пыли и строительного мусора, высушено, и созданы условия предотвращающие его увлажнение. До начала монтажа, необходимо проверить правильность выполнения закладных элементов основания под камеры К-1.2, проемов для прохода силовых и контрольных кабелей. Отклонение от плоскостности несущих поверхностей не должно превышать 2 мм на площади основания камеры, и не более 5 мм на всей длине пяти камер К-1.2.

Рекомендуемые инструменты и принадлежности, необходимые для выполнения работ описанных далее:

  • нож монтажный;
  • лом монтажный;
  • уровень и металлические линейки;
  • гаечные ключи, размер 10, 13, 17, 19, 24 мм;
  • набор отверток;
  • плоскогубцы, кусачки;
  • 4 транспортировочные стропы с крюками (грузоподъемность не менее 1000 кг);
  • перчатки;
  • ветошь или хлопчатобумажная салфетка;
  • уайт-спирит или технический спирт;
  • смазка ЦИАТИМ-203.

При установке камер в ряд, крайние закрываются сбоку торцевой панелью толщиной 25 мм

По согласованию с заказчиком, при установке КСО вплотную к боковой стене, торцевую панель допускается не устанавливать.
Монтаж камер производится в соответствии со схемой расположения в РУ подстанции. Для распределительного устройства в состав которого входят от 1 до 8 камер, рекомендуется начинать установку от части помещения противоположной входу. Для РУ в состав которых входит более 8 камер, начинайте установку оборудования с середины распределительного устройства. Перед установкой необходимо демонтировать подъемные проушины - см. рисунок 8.

рис.8

Рис.8

Рисунок 9 - Установка камер КСО серии К-1.2 в помещении.

Рисунок 9 - Установка камер КСО серии К-1.2 в помещении.

Конструкция и компоновка камер КСО-СВЭЛ-К-1.2 позволяет размещать их в помещениях различного типа, как в капитальных зданиях, так и в зданиях блочно-модульного исполнения. Стандартно ввод кабеля в камеры КСО осуществляется снизу в отсек кабельных присоединений. Установка камер в помещении с кабельным полуэтажом представлена на рисунке 10, точки подключения кабелей представлены в таблице 8.

Рисунок 10

Рисунок 10

Камеры К-1.2 устанавливаются над кабельным приямком. Расстояние между задней стенкой камеры и стеной помещения должно быть не менее 100 мм. Основания камер приспособлены для установки на полу или на закладных элементах.
Установочные размеры и расположение отверстий под кабели среднего напряжения для схемы 01 шириной 375 мм представлены на рисунке 11.

Рисунок 11

Рисунок 11



Установочные размеры и расположение отверстий под кабели среднего напряжения для схем 01 10 шириной 450 мм представлены на рисунке 12.

Рисунок 12

Рисунок 12

Установочные размеры и расположение отверстий под кабели среднего напряжения для схемы 21 шириной 900 мм представлены на рисунке 13.

Рисунок 13

Рисунок 13

Установочные размеры и расположение отверстий под кабели среднего напряжения для схем 31  34 шириной 1050 мм представлены на рисунке 14.

Рисунок 14

Рисунок 14

Порядок установки камер КСО серин К-1.2

  1. На каждую крайнюю камеру прикрепите закрывающую боковую панель. По заказу потребителя, могут быть изготовлены дополнительные закрывающие панели сзади, сверху и спереди (см. рисунок 15).

Рисунок 15

Рисунок 15. Установите первую камеру. Убедитесь, что она стоит вертикально. Наметьте 8 соединительных точек (Болт Ml0) на боковой стенке (см. рисунок 16). Наметьте 4 соединительные точки (Болт М12) в днище камеры (см. рисунок 17)

Рисунок 16

Рисунок 16


Рисунок 17

Рисунок 17


3. Установите рядом вторую камеру (см. рисунок 18). Выровняйте их по фасаду. Продолжайте устанавливать камеры выполняя те же проверки. Каждая камера должна быть закреплена к полу минимум в 4 точках. Заземляющие шины соединяются в одной соединительной точке (Болт M10) (см. рисунок 19).

Рисунок 18

Рисунок 18


Рисунок 19

Рисунок 19


Рисунок 20

Рисунок 20.

Общее заземляющее соединение РУ с заземляющей точкой здания, выполняется через крайнюю левую или правую камеру (см. рисунок 20).

После установки камер всего ряда (секции), производится окончательная фиксация каждой камеры К-1.2 к закладным элементам в местах указанных на рисунках 11... 14 при помощи болтов М12 (в комплект поставки не входят). Допускается приварка камер К-1.2 к закладным элементам через отверстия в основании камеры.


Камера К-1.2 установлена правильно, если:

  1. нет качаний камеры (для устранения качания и перекосов допускается применять стальные прокладки толщиной не более 2 мм с последующей их приваркой);
  2. нет наклона по фасаду и боковой плоскости камеры относительно вертикального уровня (отсутствие наклона проверяется отвесом или уровнем);

обеспечено плотное прилегание стенок двух рядом установленных камер.


Установка сборных шин

Стыковка сборных шин производится после окончательной установки и скрепления камер в секцию (см. рисунок 21). Доступ к шинам обеспечивается при снятии верхней панели (крыши), закрепленной 18 болтами М6. Контактные поверхности коммутационного аппарата не требуют подготовки. Допускается удаление пыли. Контактные площадки медных шин необходимо зачистить при помощи стальной щетки, которая ранее не использовалась при работе со сталью или алюминием, или наждачной бумагой с зернистостью не крупнее М20, поверхности обезжирить.

Рисунок 21

Рисунок 21.

Присоединение кабелей

Разделку и подсоединение кабелей в камере осуществлять только при заземленных вводах. Ввод кабелей в камеру осуществляется через проемы в дне. Дно КСО разборное. Установку нужно начинать с дальней секции (см. рисунок 22). Выломайте необходимое отверстие под кабель   в   панели   днища   (см.   рисунок 23). Подключите кабель в камеру ксо. Установите второй элемент днища.

Рисунок 22

Рисунок 22


Рисунок 23

Рисунок 23


Подключение кабелей  к  контактам  камеры  КСО-СВЭЛ-К-1.2,  производится через кабельный наконечник М12 (см. рисунок 24).

Рисунок 24

Рисунок 24


Установите планки крепления кабеля согласно рисунка 25. Повторите эти операции для других кабелей.

Рисунок 25

Рисунок 25


Места  расположения и крепления трансформаторов нулевой последовательности, в зависимости от сечения кабелей и допустимых минимальных радиусов его сгиба(см. рисунок 26).

Рисунок 26


Ввод в эксплуатацию

Камеры необходимо тщательно осмотреть и при необходимости подтянуть болтовые (винтовые) соединения главных и вспомогательных цепей. Проверить цепи вспомогательных соединений, как смонтированных на месте монтажа камер, так и выполненные на заводе­ изготовителе.
Произвести пуско-наладочные испытания камер и комплектующей аппаратуры в соответствии с действующими нормативными документами. При выполнении пусконаладочных работ следует руководствоваться требованиями «Правил устройства электроустановок», обязательным: приложением 1 к СНиП 3.05.05-84, СНиП 3.05.06-85 и эксплуатационной документацией предприятий-изготовителей комплектующей аппаратуры.

Приемку в эксплуатацию полностью смонтированного РУ производить в соответствии с требованиями «Правил устройства электроустановок», РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» и «Правил технической эксплуатации электрических станций и сетей». Объем и нормы приемо-сдаточных испытаний на вновь вводимое в эксплуатацию электрооборудование РУ должно бьпь не менее приведенных ниже.


1. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ:

а) первичных цепей
Производится мегаомметром на напряжение 2,5 кВ.
Сопротивление изоляции полностью собранных первичных цепей КСО с установленным в них оборудованием и узлами должно быть не менее 100 МОм.
При проведении измерений сопротивления изоляции разрядники (ОПН), силовые трансформаторы, конденсаторы, измерительные трансформаторы напряжения должны бьть отсоединены, вторичные обмотки трансформатора тока должны быть закорочены и заземлены.

б) вторичных цепей
Производится мегаомметром на напряжение 500 В.
Сопротивление изоляции каждого присоединения вторичных цепей со всеми присоединенными аппаратами (реле, приборами, вторичными обмотками трансформаторов тока и напряжения и т.п.) должно быть не менее 0,5 МОм.
При измерении сопротивления изоляции все коммутационные устройства в камерах КСО (тумблеры, выключатели и т.д.), установить в положение «ВКЛ».


2. ИСПЫТАНИЕ ПОВЫШЕННЫМ НАПРЯЖЕНИЕМ ПРОМЫШЛЕННОЙ ЧАСТОТЫ:

а) изоляции первичных цепей камер КСО
Испытания проводятся на полностью смонтированных камерах КСО, при закрытых дверях силовых отсеков.
Камеры с номинальным напряжением 6 кВ испытываются напряжением 32 кВ, с номинальным напряжением 10 кВ - 42 кВ. Длительность приложения нормированного испытательного напряжения 1 мин.
Все стационарно установленные трансформаторы напряжения, ОПН должны быть отключены. Испытание производится до присоединения силовых кабелей.

б) изоляции вторичных цепей камер КСО
Испытания проводятся напряжением 2 кВ. Продолжительность приложения нормированного испытательного напряжения 1 мин.

При проведении испытаний все автоматические выключатели должны находиться в отключенном положении. Аппараты и приборы, имеющие испытательное напряжение меньше 2 кВ промышленной частоты, при испытаниях должны быть отсоединены.
При проведении испытаний изоляции главных (первичных) и вспомогательных (вторичных) цепей разрядники (ОПН), силовые трансформаторы, конденсаторы, измерительные трансформаторы напряжения должны быть отсоединены, вторичные обмотки трансформатора тока должны быть закорочены и заземлены.


ИСПЫТАНИЯ ЭЛЕМЕНТОВ РУ.

Все элементы РУ (выключатели, силовые и измерительные трансформаторы, разрядники, кабели и т.п.) должны быть подвергнуты испытаниям в соответствии с главой 1.8 ПУЭ и РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования».


Кроме того, должны быть проведены следующие испытания:

  1. Измерить значение сопротивления между местом соединения или приварки камеры к закладным элементам, и каждой доступной прикосновению металлической частью изделия, которая может оказаться под напряжением.
    Значение сопротивления должно бьrгь не более 0,1 Ом.
  2. Контроль контактных соединений шин. Проверить момент затяжки болтов контактных соединений. Проверка производится динамометрическим ключом. Нормируемые усилия затяжки болтов:

Болт M10 -  (30±2) Н·м - сборные шины
Болт M10 - (35±2) Н·м - заземляющие шины
Болт М12 - (68±2) Н·м -заземляющая шина для внешнего присоединения

После проведения проверки, необходимо установить на место крышки, снятые для доступа в отсек сборных шин.
Результаты испытаний и проверок должны быть оформлены соответствующими актами (протоколами) в соответствии с действующими нормативно - техническими документами

4. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

К эксплуатации РУ допускается только специально обученный персонал, имеющий соответствующую группу по технике безопасности, четко представляющий назначение и взаимодействие элементов РУ, изучивший настоящее РЭ и РЭ или ТО на входящее в состав камер оборудование.
Эксплуатация РУ в условиях, отличных от приведенных в п.1 настоящего РЭ не допускается. При параметрах, отличных от указанных в паспорте, использование нестандартного комплектующего оборудования без согласования с заводом-изготовителем, а также нарушение порядка работы блокировок могут привести к выходу камер из строя.

Для обеспечения безопасности эксплуатирующего персонала, все коммутационные операции в камерах должны производиться при закрытых дверях отсеков.
Низковольтный отсек открывается без блокировок. Отсек кабельной сборки высокого напряжения, открывается только тогда, когда выключатель нагрузки или разъединитель - ОТКЛЮЧЕНЫ, заземлитель - ВКЛЮЧЕН. Чтобы снять дверь отсека кабельной сборка высокого напряжения, необходимо взяться за обе ручки двери и потянуть вертикально вверх (см. рисунок 27).

Рисунок 27

Рисунок 27

Оперирование приводом S112 производится вручную, либо дистанционно в зависимости от модификации. Рукоятка оперирования состоит из подвижного рычага с ручками на концах и штока (см. рисунок 28). Окончание штока имеет фаску для установки рукоятки оперирования в отверстие (гнездо) привода КА S112.

Рисунок 28

Рисунок 28

Для выполнения операций включения/отключения и отключения/заземления рукоятка оперирования устанавливается в разные отверстия (см. рисунок 29 для SL12-(B,D), и рисунок 30 для SL12-E), что исключает вероятность ошибочных действий оператора.

Рисунок 29

Рисунок 29

Рисунок 30

Рисунок 30

Гнездо оперирования заземлителем частично перекрывается шторкой блокировки. Для установки рукоятки оперирования в гнездо необходимо сдвинуть край шторки блокировки. Если оперирование заземлителем заблокировано, то невозможно сдвинуть шторку и установить рукоятку оперирования в гнездо. Привод имеет механический указатель положения контактов, жестко соединенный с валом подвижных контактов и выведенный на переднюю панель привода.

Привод с ручным оперированием (типа «Н»)

Операции включения и отключения привод выполняет с независимой от действий оператора скоростью. Оператор вращает рукоятку, установленную в соответствующее гнездо в приводе, в  направлении   соответствующем  выполняемой операции.Вращение рукоятки необходимо осуществлять без остановки (одним вращением). На протяжении большей части поворота  рукоятки,происходит взвод силовой пружины  привода, и при определенном положении рукоятки, пружина освобождается, разжимаясь приводит в движение вал подвижных контактов.
На аппараты SL12-E устанавливается только модификация привода «Н», имеющая механизм оперирования заземлителем.

Привод с предварительным взводом силовой пружины (типа «Т»)

Привод типа «Т» (см. рисунок 31) оборудован пружиной предварительного взвода, которая позволяет выполнить разовую последовательность операций включения и отключения линейных контактов, после выполнения которых требуется новое взведение пружины. При вращении рукоятки оперирования происходит взвод пружины без выполнения операции включения ВН. При подаче команды включения/отключения (вручную или дистанционно) пружина предварительного взвода освобождается, и разжимаясь переводит подвижные контакты в соответствующее положение. Оперирование заземлителем производится так же, как на приводе «Н».

Рисунок 31

Рисунок 31

Моторизованный привод типа «М»

Привод типа «М» выполнен на базе привода «Н» путем добавления в конструкцию мотор редуктора. Привод поддерживает режимы оперирования: ручное включение/отключение ВН/разъединителя; дистанционное включение/отключение ВН/разъединителя с помощью мотор­ редуктора; ручное включение/отключение заземлителя.


Механизм отключения выключателя нагрузки при перегорании предохранителя

Механизмом отключения выключателя нагрузки при перегорании предохранителя комплектуются аппараты типов SL12-BT(A, В). При перегорании предохранителя хотя бы одной из фаз происходит автоматическое отключение аппарата. Механизм представляет собой систему рычагов и тяг (см. рисунок 32), передающих движение от бойка предохранителя на спусковой механизм привода. Стрелками показаны направления движения рычагов и тяг при срабатывании механизма.

Рисунок 32

Рисунок 32


Электромагнитные блокировки

Электромагнитные блокировки не позволяют оперировать аппаратом без установки электромагнитного ключа. Управление электромагнитным ключом зависит от схемы вторичной цепи, в которую включен блок-замок. Блокировка на основе блок-замка ЗБ-1 основана на механической связи блок-замка и шторки (см. рисунок 33), перекрывающей гнездо для установки рукоятки оперирования, или на механической связи блок-замка и ручки оперирования ВН

Рисунок 33

Рисунок 33

Существует три варианта блокировки:

  1. «АВ» - в заблокированном положении блок-замка, закрывается металлической шторкой доступ к гнезду для оперирования ВН (с приводом «Н») либо разъединителем;
  2. «CD» - в заблокированном положении блок-замка, закрывает шторкой гнездо для оперирования заземлителем.
  3. Ручки оперирования приводом типа «Т» - в заблокированном положении блок замка невозможно повернуть ручку оперирования на лицевой панели привода в направлении стрелки «В» для включения ВН

Электромагнитные блокировки приводятся в действия двумя способами (см. рисунок 34):

  1. электрический (рабочий) - воздействие на шторку электромагнитным ключом КЭЗ-1 через блок-замок;
  2. магнитный (аварийный) - воздействие на шторку магнитным ключом КМ-1 через блок­ замок.

Рисунок 34

Рисунок 34

Замковые блокировки

Запрет выполнения операции осуществляется путем механической блокировки отверстия для установки рукоятки оперирования. Замки выполнены так, что ключ из замка извлекается только в ЗАБЛОКИРОВАННОМ ПОЛОЖЕНИИ.

В аппаратах могут применяться четыре вида замковых блокировок (см. рисунок 35):

      1. «А» - запрещает выполнение операции отключения ВН/разъединителя;
      2. «В» - запрещает выполнение операции: включения ВН/разъединителя (для привода «Н»); взвода пружины (для привода «Т»);
      3. «С» - запрещает выполнение операции отключения заземлителя;
      4. «D» - запрещает выполнение операции включения заземлит
        Рисунок 35
        Рисунок 35
      5. В схемах 01... 11, 31... 34 могут применяться блокировки:

        электромагнитные;
      6. замковые; без блокировки.
        В схеме 21 применяются только ЗАМКОВЫЕ БЛОКИРОВКИ.

        Оперирование вакуумным выключателем серии ISM15_LD, производится при помощи кнопок расположенных в низковольтном отсеке. Также предусмотрено ручное отключение выключателя (см. рисунок 36).

        Рисунок 36

        Рисунок 36

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Камеры по требованиям безопасности соответствуют ГОСТ 12.2.007.0, ГОСТ12.2.007.3, ГОСТ 12.2.007.4. При этом конструкция камер обеспечивает защиту обслуживающего персонала от случайного прикосновения к токоведущим и подвижным частям, заключенным в оболочку в соответствии со степенью защиты по таблице 4.
Персонал, обслуживающий РУ, должен выполнять требования «Правил устройства электроустановок», «Правил техники безопасности при эксплуатации электроустановок электрических станций и подстанций», «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001 РД153-34.О-03.150-ОО.
Для обслуживания и эксплуатации камер допускается специально обученный персонал, имеющий соответствующую группу по технике безопасности, четко представляющий назначение и взаимодействие камер, изучивший руководство по эксплуатации изделия и комплектующей аппаратуры.
Погрузочно-разгрузочные и монтажные работы с камерами должны производиться с соблюдением общих правил техники безопасности. На боковых стенках камер (схемы 01... 21), предусмотрены места для крепления подъемных проушин. Они должны быть удалены после окончательной установки камеры. В камерах (схемы 31... 34), на крыше установлены рым-болты М12. Поднимайте камеру за четыре стропа, согласно рисунка 37.

Рисунок 37

Рисунок 37

Также, камеру можно передвигать используя не менее трех цилиндрических катков, диаметром не меньше 30 мм (см. рисунок 38). Таким способом переместите ее до места окончательной установки.

Рисунок 38

Рисунок 38

Организационные и технические мероприятия по обеспечению техники безопасности при обслуживании камер К-1.2 должны отвечать требованиям ГОСТ 12.1.019 и ПОТ Р М-016-2001 РД153-34.О-03.150-ОО, а обеспечение системы пожарной защиты в соответствии с ГОСТ 12.1.004.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для поддержания работоспособности камер К-1.2, необходимо производить техническое обслуживание как самих камер, так и установленного в них электрооборудования. Техническое обслуживание включает в себя: периодические осмотры, текущие ремонты, средние ремонты, капитальные ремонты. Техническое обслуживание необходимо проводить при полностью снятом напряжении.

Периодический осмотр

Периодический осмотр необходимо проводить в сроки, предусмотренные местными инструкциями, с учетом требований РЭ на камеры и комплектующую аппаратуру, но не реже одного раза в год, а также после каждого отключения тока короткого замыкания. Все обнаруженные при периодических осмотрах неисправности должны быть устранены. Результаты осмотра должны заноситься в журнал.
При периодическом осмотре необходимо проверять:

  • состояние помещения в части исправности: замков дверей, отопления, освещения, вентиляции;
  • состояние сети заземления;
  • состояние элементов фиксирования дверей;
  • состояние изоляции;
  • наличие смазки на трущихся поверхностях деталей и сборочных единиц; состояние всех механических систем, тяг и механизмов блокировок;
  • состояние разъемных контактных соединений главных и вспомогательных цепей.

Текущий ремонт

Внеочередные текущие ремонты должны производиться для устранения неисправностей, обнаруженных при периодических осмотрах.
При текущем ремонте необходимо производить:

  • проверку    качества   затяжки     болтовых    соединений,    в    т.ч.  разъёмных    контактных соединений главных цепей;
  • проверку заземлителя, при необходимости произвести ремонт с заменой деталей, вышедших из строя;
  • проверку целостности и очистку всех деталей от пыли и грязи;
  • проверку    и    текущий     ремонт    выключателей     и    их    приводов,     а    также    другой комплектующей аппаратуры, устанавливаемой в камерах К-1.2. Средний и капитальный ремонт

После проведения среднего или капитального ремонтов, до включения камер К-1.2 под напряжение, необходимо произвести приема-сдаточные испытания в соответствии с местными инструкциями.
При среднем и капитальном ремонте необходимо производить:

  • проверку и ремонт разъемных контактных соединений вспомогательных цепей;
  • ремонт заземлителя с заменой деталей и сборочных единиц, пришедших в негодность;
  • сборку ремонтируемых сборочных единиц камеры К-1.2 и проверку качества затяжки болтовых соединений, в т.ч. разъёмных контактных соединений главных цепей;
  • средний или капитальный ремонты выключателей, другой комплектующей аппаратуры по инструкциям на эту аппаратуру.

Срок текущих, средних и  капитальных  ремонтов устанавливаются  местными инструкциями в зависимости от условий эксплуатации камер.

7. КОМПЛЕКТНОСТЬ

В комплект поставки камеры КСО серии К-1.2 входит:

  • камера КСО серии К-1.2 с аппаратурой и приборами главных и вспомогательных цепей в соответствии с опросным листом заказчика;
  • паспорт на камеру КСО серии К-1.2 - 1 экз.;
  • руководство по эксплуатации на камеры КСО серии К-1.2 - 1 экз. на заказ, в один адрес;
  • схема электрическая принципиальная на камеру КСО серии К-1.2 - 2 экз.;
  • эксплуатационная или техническая документация (паспорт, руководство по эксплуатации и т.п.) на комплектующую аппаратуру в соответствии с техническими условиями на неё.

В комплект поставки РУ входит:

  • камеры КСО серии К-1.2 с аппаратурой и приборами главных и вспомогательных цепей в соответствии с опросным листом заказчика;
  • снятые на время транспортирования составные части - комплект, согласно ведомости комплектации;
  • запасные части и принадлежности - комплект, согласно ведомости ЗИП;

  1. опросный лист - 1 экз.;
  2. ведомость эксплуатационных документов - 1 экз.;

  • эксплуатационная документация - комплект, согласно ведомости эксплуатационных документов;
  • эксплуатационная или техническая документация (паспорт, руководство по эксплуатации и т.п.) на комплектующую аппаратуру в соответствии с техническими условиями на неё.

По согласованию с заказчиком возможно изменение комплекта поставки.

8. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Условия транспортирования, хранения и допустимые сроки сохраняемости до ввода камер К-1.2 в эксплуатацию - по ГОСТ 23216 и в соответствии с таблицей 9 настоящего руководства по эксплуатации, а также для ЗИП - в соответствии с таблицей 10


Таблица 9
Виды поставок Условия транспортирования в части воздействия Условия хранения по ГОСТ 15150 Допустимый срок сохраняемости в упаковке и временной противокоррозионной защите, выполненной изготовителем, годы
механических факторов по ГОСТ 23216 климатических факторов по ГОСТ15150
Внутри страны Л* 8 2 1
Внутри страны С 8 2 1
Внутри страны в районы крайнего севера Ж 8 (с обливанием морской водой) 2 1

*по согласованию с заказчиком Таблица 10


Таблица 10
Виды поставок Условия транспортирования в части воздействия Условия хранения по ГОСТ 15150 Допустимый срок сохраняемости в упаковке и временной противокоррозионной защите, выполненной изготовителем, годы
механических факторов по ГОСТ 23216 климатических факторов по ГОСТ 15150
Внутри страны в
районы крайнего севера
Ж 2 2 1


Транспортирование камер К-1.2 к месту установки производится в упакованном виде. Распаковка камер и комплектующего оборудования проводится с учетом последовательности сборки и монтажа РУ. Длительные промежутки времени между распаковкой камер и их установкой на месте монтажа не допускаются. В случае вынужденных перерывов при установке и монтаже камер К-1.2, распакованные и не смонтированные камеры необходимо тщательно укрыть водонепроницаемой пленкой или бумагой. Транспортирование и перемещение камер (схема 21) производится только в вертикальном положении в соответствии с правилами транспортирования не штабелируемых грузов.

Упаковка и консервация камер соответствует ГОСТ 23216, ГОСТ 9.014. Действие консервации рассчитано на срок: не более 1 года для камер и запасных частей. Не допускается хранение  камер в одном помещении с кислотами, реактивами, а также материалами, которые могут оказать вредное действие на хранящееся изделие.

Убедитесь, что упаковка отвечает требованиям планируемого периода хранения.

Рисунок 39

Рисунок 39

Храните оборудование в неповрежденной заводской упаковке. Избегайте хранения оборудования в местах с резкими изменениями температуры. Площадка выбранная для хранения, должна защищать оборудование от возможных повреждений веществами, такими как: вода, водяные пары, солевая атмосфера, все виды загрязнения, микроорганизмы (см. рисунок 39).
Упакованные изделия должны быть закреплены на транспортных средствах так, чтобы была исключена возможность смещения и соударения ящиков. Бросать и подвергать ударам камеры в транспортной таре не допускается. Транспортирование камер К-1.2 и их демонтированных частей в упаковке, может осуществляться любым видом открытого транспорта: воздушным, железнодорожным, автомобильным, а также водным путем (кроме морского). Сроки транспортирования камер К-1.2 входят в общий срок сохраняемости и не должны превышать трех месяцев.
Камеры КСО серии К-1.2 поставляются отдельно упакованными по одной, две камеры, или секцией. В транспортную упаковку одного из грузовых мест вложена эксплуатационная документация. При применении камер КСО в модульном, блочно-модульном здании, упаковка камер КСО не выполняется.

9. СЕРВИС И ГАРАНТИИ

Ресурсы камеры КСО серии К-1.2 с различными коммутационными аппаратами приведены в ОЭТ.538.001 ТУ. Срок службы камеры КСО до среднего ремонта - не менее 10 лет. Срок службы камеры КСО до списания - не менее 30 лет, при условии проведения технического обслуживания согласно руководству по эксплуатации на камеры и руководствам по эксплуатации комплектующих изделий.
Допустимый срок хранения камеры КСО до ввода в эксплуатацию в упаковке предприятия-изготовителя - 1 год.

Изготовитель гарантирует соответствие камеры КСО серии К-1.2 требованиям технических условий ОЭТ.538.001 ТУ, и гарантирует нормальную работу камер КСО, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, в соответствии с установленными в руководстве по эксплуатации требованиями.

Общий гарантийный срок камеры КСО (транспортирование хранение монтаж и эксплуатация) составляет 3 года, из них:

  1. 1 год транспортирования, хранения и монтажа;
  2. 2 года эксплуатации.

Если период транспортирования, хранения и монтажа составляет больше 1 года, то на соответствующий срок сокращается гарантийный срок эксплуатации.

Гарантийный срок исчисляется:

  1. по эксплуатации - с момента ввода в эксплуатацию;

по хранению - с момента приемки камеры КСО ОТК предприятия-изготовителя.

Предприятие-изготовитель снимает с себя гарантийные обязательства, в случае несоблюдения потребителем правил транспортирования, хранения, монтажа и эксплуатации изделия. Гарантийные обязательства на комплектующую аппаратуру, входящую в состав камеры КСО, несут предприятия-изготовители этой аппаратуры.

10. УТИЛИЗАЦИЯ

После выхода камеры КСО серии К-1.2 из эксплуатации по причине физического износа или морального устаревания производится утилизация коммутационных аппаратов, составных узлов и деталей изделия.
Утилизация производится следующим образом:

  1. электротехническое оборудование главных (силовых) цепей (коммутационные аппараты серии SL12, ISMIS_LD_l, трансформаторы тока и  напряжения)  подлежит утилизации, в соответствии с требованиями соответствующего раздела руководства по эксплуатации или аналогичного документа (техническое описание, инструкция и т.п.) на данное комплектующее изделие;
  2. приборы и аппараты вторичных цепей подлежат утилизации в соответствии с требованиями, приведенными в паспортах изделий, и в порядке, установленном для данного вида изделий;
  3. детали и узлы из черных металлов (каркасы, металлоконструкции и т.д) подлежат повторному использованию в порядке, установленном для отходов из черных металлов;
  4. детали и узлы из меди и медных сплавов (шины, обмотки трансформаторов, электрические проводники и т.п.) подлежат повторному использованию в порядке, установленном для отходов из цветных металлов;
  5. электроизоляционные материалы (стеклотекстолит, стеклопластик и т.п.) подлежат вторичной переработке в порядке, установленном для данного вида отходов;
  6. пластмассы и эпоксидные смолы (элементы электроизоляции, изоляторы, ОПН, фурнитура и т.д.) подлежат вторичной переработке в порядке, установленном для данного вида отходов;
  7. древесина, картон и бумага (упаковка) подлежат вторичной переработке в порядке, установленном для данного вида отходов.

Приложение А

(справочное)
Габаритно-установочные и присоединительные размеры камер КСО-СВЭЛ-К-1.2

Рисунок А.1 - Камера КСО-СВЭЛ-К-1.2-01

\


Таблица А.1
L,мм     с,мм
а, мм b, мм
375 187,5 130 245
450 225 167 283

Размеры для справок
Рисунок А.1- Камера КСО-СВЭЛ-К-1.2-01

Рисунок А.2 - Камера КСО-СВЭЛ-К-1.2-02

Размеры для справок

Рисунок А.2 - Камера КСО-СВЭЛ-К-1.2-02

    Рисунок А.4 - Камера КСО-СВЭЛ-К-1.2-04

Размеры для справок

Рисунок А.3 -- Камера КСО-СВЭЛ-К--1.2   03

    Рисунок А.5 - Камера КСО-СВЭЛ-К-1.2-05

Размеры для справок

Рисунок А.4 - Камера КСО-СВЭЛ-К-1.2-04

    Рисунок А.5 - Камера КСО-СВЭЛ-К-1.2-05

Таблица А.2
L,мм а, мм b, мм с,мм е, мм
375 187,5 130 245 187
450 225 167 283 225

Размеры для справок
Рисунок А.5 - Камера КСО-СВЭЛ-К-1.2-05

    Рисунок А.6 - Камера КСО-СВЭЛ-К-1.2-06

Таблица А.3
L,мм а, мм b, мм с,мм е, мм
375 187,5 130 245 187
450 225 167 283 225

Размеры для справок

Рисунок А.6 - Камера КСО-СВЭЛ-К-1.2-06

    Рисунок А.7 - Камера КСО-СВЭЛ-К-1.2-07

Размеры для справок

Рисунок А.7 - Камера КСО-СВЭЛ-К-1.2-07
Рисунок А.8 - Камера КСО-СВЭЛ-К-1.2-08

Размеры для справок
Рисунок А.8 - Камера КСО-СВЭЛ-К-1.2-08

Рисунок А.9 - Камера КСО-СВЭЛ-К-1.2-09

Размеры для справок

Рисунок А.9 - Камера КСО-СВЭЛ-К-1.2-09
Рисунок А.10 - Камера КСО-СВЭЛ-К-1.2-10

Размеры для справок
Рисунок А.10 - Камера КСО-СВЭЛ-К-1.2-10

Рисунок А.11 - Камера КСО-СВЭЛ-К-1.2-21

Размеры для справок

Рисунок А.11 - Камера КСО-СВЭЛ-К-1.2-21

Размеры для справок

Рисунок А.12 - Камера КСО-СВЭЛ-К-1.2-31
Рисунок А.13 - Камера КСО-СВЭЛ-К-1.2-32

Размеры для справок

Рисунок А.13 - Камера КСО-СВЭЛ-К-1.2-32

Рисунок А.14 - Камера КСО-СВЭЛ-К-1.2-33

Размеры для справок

Рисунок А.14 - Камера КСО-СВЭЛ-К-1.2-33
Рисунок А.15 - Камера КСО-СВЭЛ-К-1.2-34

Размеры для справок

Рисунок А.15 - Камера КСО-СВЭЛ-К-1.2-34


Приложение Б
(справочное)

Образец заполнения опросного листа
