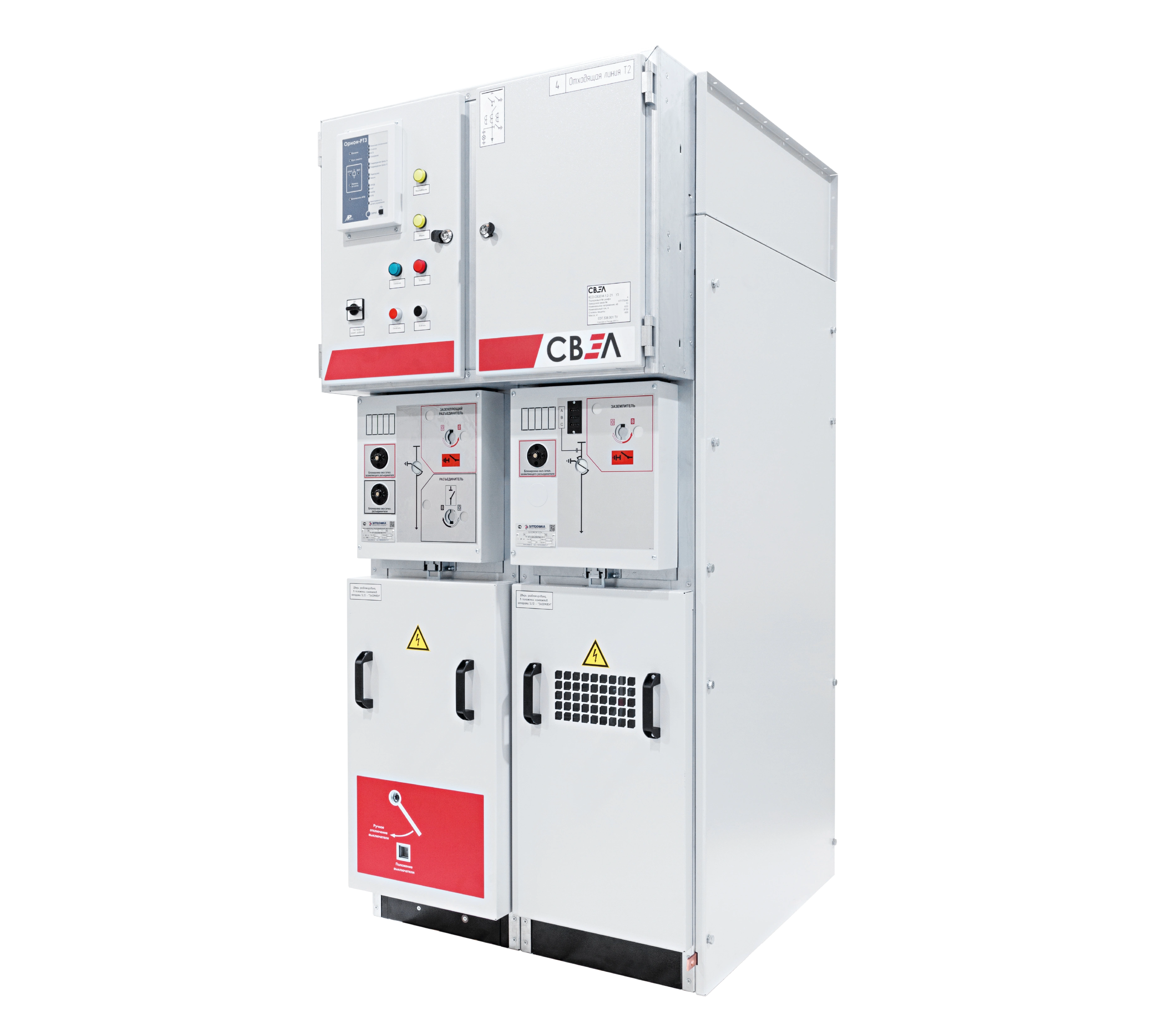

РУ-6(10)кВ – это электроустановка классом напряжения 6-10кВ, предназначенная для приёма и распределения электрической энергии. Большинство РУ-6(10)кВ состоят в данный момент из типовых унифицированных ячеек КРУ или КСО.

В основном РУ-6(10)кВ имеют не менее двух питающих вводов. Наиболее часто используемые схемы РУ-6(10)кВ:

  • две секции с секционированием через ячейки СВ и СР, для каждой секции предусматривается один ввод 6(10) кВ;
  • одна секция с двумя вводами 6(10) кВ.

Встречаются и другие варианты схем РУ-6(10) кВ. Для каждого РУ-6(10) кВ, как правило, предусматриваются основной и резервный ввода.

При этом резервным вводом для секции с одним вводом и секционным выключателем (СВ) от другой секции является секционный выключатель.

При наличии в РУ-6(10) кВ дополнительного (резервного) источника питания организуется схема включения резерва, в зависимости от выбранного типа. В составе РУ-6(10)кВ могут быть применены следующие виды включения резервного питания:

  • РВР (ручной ввод резерва);
  • АВР (автоматический ввод резерва);
  • БАВР (быстродействующий автоматический ввод резерва).

Для восстановления работы системы после действия АВР или БАВР в составе РУ может быть учтена функция ВНР (восстановления нормального режима).

Главное отличие БАВР от АВР – скорость включения резервного источника питания и условия пуска для срабатывания.

Автоматический ввод резерва (АВР) и быстродействующий автоматический ввод резерва  (БАВР) в составе РУ-6(10)кВ выполняют функцию восстановления питания в системе энергоснабжения – обеспечивают автоматический перевод питания нагрузки секции шин (одной из секций шин) от резервного ввода в случае отключения основного источника питания (основного ввода).

Автоматический ввод резерва (АВР)

Основные условия пуска АВР:

  • снижения уровня линейного напряжения ниже уставки (пуск по ЗМН и др.);

  • повышение напряжения обратной последовательности выше уставки;

  • снижение частоты ниже уставки.

Время работы АВР:

С учетом условий пуска время работы стандартного АВР измеряется в секундах – 2-20секунд в среднем для РУ-6(10)кВ. На время работы АВР влияет также время АВР ниже- и вышестоящих РУ (ВН, СН и НН), в зависимости от условий отстройки.

АВР – как функция устройств РЗА входит в состав МПУ РЗА. И может быть реализована как на вводных МПУ РЗА РУ-6(10)кВ, так и, например, на МПУ ячейки ТН-6(10)кВ. Иногда встречается решение с использованием отдельного блока или контроллера АВР, что для РУ-6(10)кВ является скорее исключением.

По типу схемы АВР может быть:

  • явным (схема с одной секцией шин без СВ);

  • неявным (схема с двумя секциями шин и СВ).

АВР, как правило, используется в распределительных сетях.

При наличии особо ответственных потребителей особенно с двигательной нагрузкой в составе РУ оптимальным решением является применение комплекса БАВР.



Быстродействующий автоматический ввод резерва (БАВР)

Основные условия пуска БАВР:

  • направление мощности по фазам через вводные выключатели (по РНМ);

  • значения напряжения на шинах РУ-6(10)кВ;

  • угол между напряжениями прямой последовательности секций шин.

Исходя из этого есть три основных режима работы БАВР:

  • потеря питания (БАВР по РНМ и напряжению);

  • короткое замыкание в сети питания (БАВР по РНМ и напряжению);

  • короткое замыкание в сети питания (БАВР по РНМ и углу).

Время работы БАВР:

Основной параметр БАВР — полное время срабатывания - 40, 60 или реже 80 мс.

БАВР, имеющий время срабатывания более 60 мс, для РУ с двигательной нагрузкой (синхронные и асинхронные двигатели), как правило, не используются, так как не позволяет сохранить режимы работы двигателей.

Ключевые параметры общего времени БАВР:

  • время работы логики МПУ БАВР (5–15 мс);
  • время включения вакуумного выключателя (25–45 мс).

Быстродействующими считаются вакуумные выключатели с собственным временем включения до 30 мс.

Для РУ без двигательной нагрузки в составе БАВР могут применяться стандартные вакуумные выключатели с собственным временем включения не более 50 мс.



Быстродействующий автоматический ввод резерва (БАВР) обеспечивает непрерывное электроснабжение всех потребителей РУ-6(10)кВ благодаря включению их на резервный источник питания за миллисекунды при возникновении любых видов коротких замыканий в цепи основного источника питания, а также при отключении головного выключателя.

Комплекс БАВР состоит из следующих элементов:

  • МПУ БАВР (отдельное микропроцессорное устройство БАВР);
  • вакуумные выключатели согласно схеме РУ (обычно 2 или 3шт. – ВВ1 и ВВ2 или ВВ1-СВ-ВВ2);
  • вторичные цепи;
  • для функции ВНР – ТН до ввода.

Для БАВР в составе ячеек ввода и секционного выключателя требуется установка быстродействующего выключателя.

МПУ БАВР устанавливается:

  • в ячейке СР (при наличии места в релейном отсеке);
  • в ячейке СВ (при наличии места в релейном отсеке);
  • в отдельном напольном или навесном шкафу БАВР.

Основные функции МПУ БАВР:

  • контроль направления мощности (РНМ, ОНМ);
  • БАВР по напряжению;
  • БАВР по углу;
  • блокировка БАВР;
  • контроль синхронизма;
  • контроль цепей управления;
  • контроль работы БАВР;
  • контроль схемы электроснабжения;
  • восстановление нормального режима (ВНР);
  • штатный АВР (АВР);
  • блокировка при неисправностях в цепях напряжения (БНН).

Применение комплекса БАВР обеспечивает:

  • высокую надежность, устойчивость системы энергоснабжения;
  • минимизацию риска возникновения экологических катастроф (за счет непрерывности подачи электроэнергии, к примеру, предотвращаются гидравлические удары в нефтепроводах);
  • снижение негативного влияния производственных факторов химической промышленности на здоровье работников и окружающую среду;
  • непрерывность технологических процессов, что уменьшает процент брака, минимизирует риск несвоевременного отпуска продукции на производственных предприятиях по причине временного отсутствия электроснабжения;
  • улучшение условий самозапуска электродвигателей после восстановления электроснабжения потребителей, сохранение эксплуатационного ресурса электрических машин и производственного оборудования.
