Комплектное распределительное устройство КРУ-35 кВ

Комплектные распределительные устройства 35 кВ

Комплектные распределительные устройства на номинальное напряжение 35 кВ серии КРУ-СВЭЛ представляют собой модульную металлоконструкцию, состоящую из 4 изолированных отсеков: выкатного элемента, кабельных присоединений, сборных шин и цепей вторичной коммутации.

Корпус изготовлен на высокоточном оборудовании из высококачественной антикоррозионной стали с цинковым (алюмоцинковым) покрытием.

Наружные элементы корпуса (двери, боковые панели и др.) изготовлены из углеродистой стали и имеют полимерное порошковое покрытие.

Отсеки разделены металлическими перегородками.

Ячейки К-3.1, К-3.2 обладают достаточной механической прочностью, обеспечивающей нормальные условия эксплуатации, транспортирования и выдерживают не менее указанного в ГОСТ 14693 числа циклов работы элементов, установленных в ячейки.

Конструкция ячейки предусматривает вентиляционные отверстия, обеспечивающие нормальный уровень охлаждения установленного оборудования.

Конструктивные особенности

Корпус изготовлен на высокоточном оборудовании из высококачественной антикоррозионной стали. Наружные элементы корпуса (двери, боковые панели и др.) изготовлены из углеродистой стали и имеют полимерное порошковое покрытие.

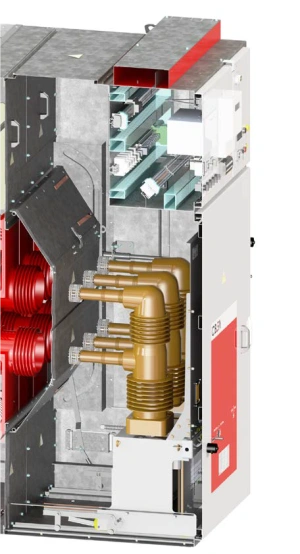

Отсек выкатного элемента

Комплектное распределительное устройство (КРУ)-35 кВ

В отсеке выкатного элемента, кроме выкатного элемента (далее ВЭ) располагаются шторочный механизм, блокировки, направляющие. Шторки шторочного механизма автоматически закрываются под воздействием системы рычагов при перемещении КВЭ из рабочего положения в контрольное, закрывая доступ к неподвижным контактам. Дополнительно по заказу возможно установить на дверь, электромагнитный блокзамок, препятствующий перемещению ВЭ с целью реализации оперативной блокировки. Вспомогательные цепи выведены на штепсельный разъем.

ВЭ относительно корпуса ячейки КРУ-СВЭЛ может занимать следующие фиксированные положения:

  • Рабочее, при котором главные и вспомогательные цепи ячейки замкнуты;
  • Контрольное, при котором главные цепи ячейки разомкнуты, а вспомогательные замкнуты (в этом положении допускается размыкание вспомогательных цепей);
  • Ремонтное, когда ВЭ находится вне корпуса ячейки и его главные и вспомогательные цепи разомкнуты. В ремонтное положение ВЭ выкатывается при помощи специальной подставки, входящей в комплект поставки РУ.

В отсеке предусмотрена система механических и электромагнитных блокировок, не позволяющих открыть дверь, пока не будут выполнены регламентированные операции и выкатной элемент не переведен в контрольное положение. Также отсек оборудован антиконденсатным нагревательным элементом.

Двери отсека выкатного элемента оборудованы системой лабиринтного уплотнения, предназначенной для защиты обслуживающего персонала от продуктов горения при внутренних дуговых коротких замыканиях в отсеке. с силовыми предохранителями.

Выкатной элемент

Выкатной элемент представляет собой тележку, на которой в зависимости от схемы ячейки может быть установлено различное оборудование.

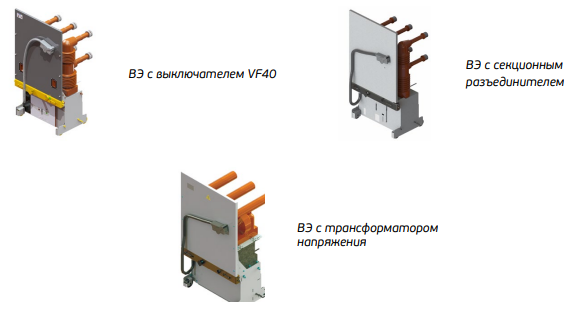

Ячейки К-3.1, К-3.2. могут оснащаться нижеперечисленными выкатными элементами:

  • ВЭ с силовым вакуумным выключателем;
  • ВЭ с секционным разъединителем;
  • ВЭ с трансформаторами напряжения.

По согласованию с заказчиком возможно комплектование ВЭ.

Отсек кабельных присоединений

Комплектное распределительное устройство (КРУ)-35 кВ

В отсеке кабельных присоединений располагаются:

  • заземлитель с пружинным приводом на включение;
  • трансформаторы тока (возможно размещение до трех четырехобмоточных трансформаторов тока);
  • трансформаторы тока нулевой последовательности;
  • клапан сброса избыточного давления;
  • система заземляющих шин, ограничители перенапряжения;
  • лампа освещения (применительно только к К-3.1);
  • опорные изоляторы с делителями напряжения и антиконденсатный нагревательный элемент.

Отсек сборных шин

Комплектное распределительное устройство (КРУ)-35 кВ

В отсеке сборных шин размещаются сборные шины ячеек и ответвления от них. Сверху отсек оснащен клапаном сброса избыточного давления (применительно к К-3.1). Электрическое соединение отсека сборных шин с отсеком выкатного элемента выполняется через проходные изоляторы главного контактного узла.

Доступ к сборным шинам осуществляется через крышу ячейки. Сборные шины на токи до 1600 А выполняются одной медной шиной сечением 10х80 мм, свыше 1600 А – двумя шинами сечением 10х80 мм.

Сборные шины проходят через проходные изоляторы, которые препятствуют попаданию продуктов горения и газов при коротком замыкании, в соседнюю ячейку.

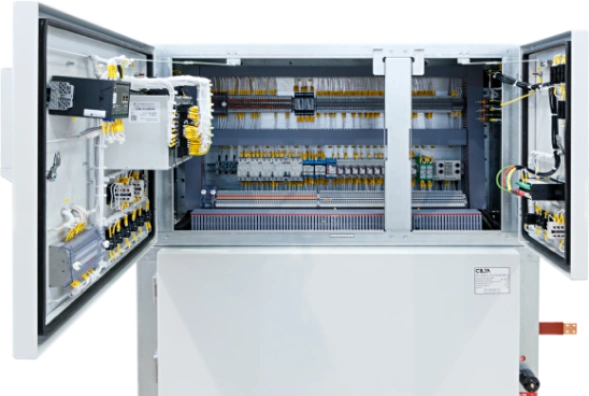

Отсек релейной защиты и автоматики (РЗА)

Отсек релейной защиты и автоматики (РЗА) включает в себя:

Комплектное распределительное устройство (КРУ)-35 кВ

  • корпус отсека с фасадной дверью;
  • микропроцессорное устройство защиты, управления и автоматики;
  • приборы контроля и учета электроэнергии;
  • блок управления выключателя (при использовании выключателя BB/TEL);
  • клеммные ряды и другую аппаратуру вспомогательных цепей.

На фасад двери вынесены блоки индикации и управления микропроцессорными устройствами защиты и автоматики, активная мнемосхема, кнопки управления и аппаратура местной сигнализации и счетчики.

В отсеке РЗА для удобства обслуживания предусмотрено освещение.

Прокладка внешних вторичных цепей выполняется в защитном коробе, установленном сверху отсека РЗА, а также существует возможность их прокладки внутри отсека РЗА.

В защитном коробе реализована перегородка для раздельной прокладки внешних вторичных цепей и оптоволоконного кабеля.

По согласованию с заказчиком возможно увеличение высоты короба.

Комплектуются микропроцессорными устройствами защиты и автоматики различных производителей по пожеланию заказчиков.

Дополнительные функции

Моторизация выкатного элемента для выключателя

Комплектное распределительное устройство (КРУ)-35 кВ

Совместная разработка АО «Группа «СВЭЛ» и HUATECH.

Моторизованный привод кассетного основания вакуумного выключателя запатентованной конструкции обеспечивает дистанционное или местное управление перемещением выключателя из контрольного положения в рабочее (операция вкатывания) и обратно (операция выкатывания).


Моторизация заземлителя

Моторизованный привод заземлителя обеспечивает дистанционное или местное управление включением или отключением заземлителя.

Комплектное распределительное устройство (КРУ)-6,10 кВ

В моторизованном приводе оперирование производится мотор-редуктором через зубчатую передачу или рукояткой ручного оперирования. Управление моторизованным приводом выполняется контроллером.

В работе блока реализованы следующие электрические блокировки:

  • блокировка вкатывания выкатного элемента при включенном заземлителе;
  • блокировка вкатывания и выкатывания выкатного элемента при включённом выключателе;
  • блокировка вкатывания и выкатывания выкатного элемента при включенном заземлителе сборных шин (для ячеек ввода, СВ, СР);
  • блокировка вкатывания и выкатывания при открытой двери отсека выкатного элемента;
  • блокировка включения выключателя при нахождении КВЭ в промежуточном положении.

Электрические блокировки дублируются механическими блокировками.

1 –заземлитель; 2 –электродвигатель; 3 –вал заземлителя; 4 –редуктор с муфтой; 5 –гнездо для рукоятки оперирования.

Дополнительные откидные лотки

Комплектное распределительное устройство (КРУ)-35 кВ


Оснащение ячеек откидными лотками для эксплуатационных принадлежностей и документации исключает потерю или порчу документов и инструментов.


Мониторинг температуры сборных шин и кабельных присоединений

Комплектное распределительное устройство (КРУ)-35 кВ

Организация мониторинга состояния кабельного присоединения (тепловизионный контроль) в отсеке присоединений ячейки, а также состояния контактных соединений, отходящих от сборных шин с выдачей информации на показывающий прибор на фасаде ячейки, либо в централизованную систему мониторинга состояния РУ.

Шинный ввод

Комплектное распределительное устройство (КРУ)-35 кВ

Конфигурация шинного ввода позволяет реализовать нестандартные требования заказчика для существующих и строящихся зданий, произвести реконструкцию подстанции с минимальными затратами.

Cистема мониторинга и диагностики дефектов коммутационного оборудования

Комплектное распределительное устройство (КРУ)-35 кВ

  • Контроль состояния изоляции выключателя, секций шин и подходящих линий, кабельных или воздушных. Диагностика производится на основе измерения и анализа частичных разрядов.
  • Контроль работы привода выключателя. Производится по графикам изменения токов соленоидов управления и динамическим ударам в приводе.
  • Анализ разновременности работы главных контактов по фазам. Производится по графикам изменения фазных токов.
  • Контроль технологических параметров, набор которых зависит от типа контролируемого выключателя.

Цифровизация

Ячейки КРУ-СВЭЛ адаптивны под любые структуры реализации цифровой подстанции. Включают в себя возможность:

  • передачи сигналов и управление по протоколу МЭК 61850;
  • организации централизованной РЗА;
  • мониторинга состояния оборудования.
