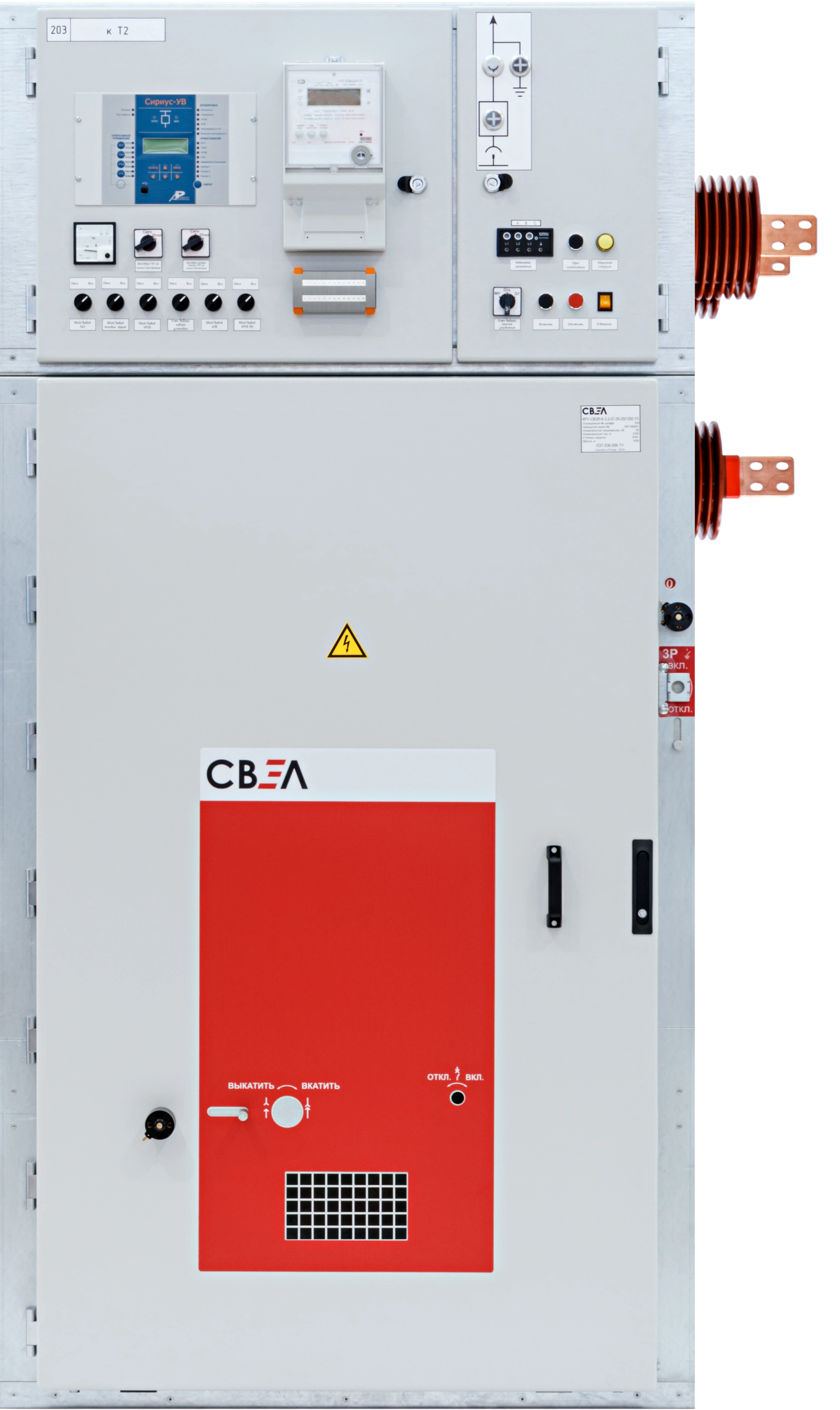

КРУ-СВЭЛ-К-3.1

Комплектное распределительное устройство серии КРУ-СВЭЛ-К-3.1 предназначено для приема и распределения электрической энергии трехфазного переменного тока с номинальным напряжением 35 кВ частоты 50 Гц и используемое в электроустановках сетей с изолированной или заземленной через дугогасительный реактор нейтралью для распределительных устройств электрических станций, подстанций и в электроустановках промышленных предприятий.

Описание и область применения

Описание и область применения

Ячейки КРУ-СВЭЛ-К-3.1 предназначены для работы внутри закрытых помещений при следующих условиях окружающей среды:

  • высота над уровнем моря – до 1000 м;
  • верхнее рабочее значение температуры окружающего воздуха – не выше плюс 40°С;
  • нижнее рабочее значение температуры окружающего воздуха – не ниже минус 25°С;
  • относительная влажность воздуха – 75% при температуре плюс 15°С;
  • тип атмосферы – II промышленная по ГОСТ 15150;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металл.

Ячейки КРУ-СВЭЛ-К-3.1 могут быть установлены в блочно-модульные здания (БМЗ), оборудованные системой обогрева и вентиляции.

КРУ-СВЭЛ-К-3.1 соответствуют требованиям ГОСТ 14693, ГОСТ 12.2.007.0, ГОСТ 12.2.007.4.

Ячейки КРУ-СВЭЛ-К-3.1 применяются в качестве распределительных устройств в различных отраслях:

  • Нефтегазовая отрасль
  • Энергетика
  • Металлургическая промышленность
  • Машиностроение
  • Химическая
  • Нефтехимическая промышленность
  • Инфраструктура
  • Сельское хозяйство

Преимущества

Преимущества
  1. Возможность выполнения всех операций с фасадной стороны ячейки при закрытой двери;
  2. Верхнее расположение сборных шин исключает возможность попадания посторонних предметов при регламентных работах в других отсеках;
  3. Удобный доступ к трансформаторам тока и напряжения;
  4. Для защиты персонала при аварийных режимах применяется система сброса избыточного давления;
  5. Максимальные номинальные параметры (номинальный ток до 2500 А);
  6. Запатентованная конструкция замка закрытия дверей отсеков повышенной безопасности;
  7. Запатентованная система простых и логически понятных механических и электромагнитных блокировок;
  8. Срок службы 30 лет;
  9. Высокая степень стойкости к воздействию окружающей среды;
  10. Быстродействующий заземляющий разъединитель снабжен пружинным приводом;
  11. По желанию заказчика может быть установлен моторизированный привод для заземляющего разъединителя, позволяющий осуществлять дистанционное управление ячейкой;
  12. Универсальность модульного конструктива позволяет встроить любую аппаратную часть по запросу заказчика;
  13. Выкатной элемент обладает высоким запасом прочности, доказанным испытаниями;

Технические данные

Технические данные

Корпус КРУ-СВЭЛ-К-3.1 изготовлен на высокоточном оборудовании методом холодной штам-повки из высококачественного стального листа с антикоррозионным алюмоцинковым покрытием. Фасадные элементы шкафов (двери, крышки) и боковые панели изготовлены из углеро-дистой стали и имеют полимерное порошковое покрытие.

Конструкцией шкафов предусмотрены вентиляционные отверстия, обеспечивающие нормированный уровень охлаждения токоведущего контура главной цепи.

В отсеке выдвижного элемента и отсеке кабельного присоединения устанавливаются нагревательные элементы, которые автоматически включаются при температуре ниже минус 5 °С.

Технические данные вы можете посмотреть в таблице ниже:

Наименование параметра Значение параметра
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальный ток главных цепей, А 1250; 2500
Номинальный ток сборных шин, А 1250; 2500
Номинальный ток отключения выключателей, встроенных в КРУ, кА 25; 31,5
Номинальный ток электродинамической стойкости (амплитуда), кА 64; 81
Ток термической стойкости (кратковременный ток), кА 25; 31,5
Время протекания тока термической стойкости, с
– для главных цепей
– для заземляющих ножей (заземлителей)
3
1
Габаритные размеры основных шкафов, мм:
– ширина;
– глубина;
– высота
1200 (1800*)
2500
2400
Масса, кг
с высоковольтными выключателями 1250 А с высоковольтными выключателями 2500 А с трансформаторами напряжения
1700-2200
2200-2400
1500
Срок службы до списания, лет не менее: 30
Наименование оборудования Тип, марка Предприятие-изготовитель
Вакуумный выключатель VD4 ABB
Ограничители перенапряжений ОПН ПОЛИМЕР-АППАРАТ
Измерительные трансформаторы тока ТЛК-35 СЗТТ
Измерительные
трансформаторы напряжения
TJP 7 (7.1) ABB
Микропроцессорные
устройства           защиты           и
автоматики
REF 615RU
Сириус
ABB РАДИУС Автоматика
Системы оптической дуговой защиты различные различные

Чертежи

Чертежи

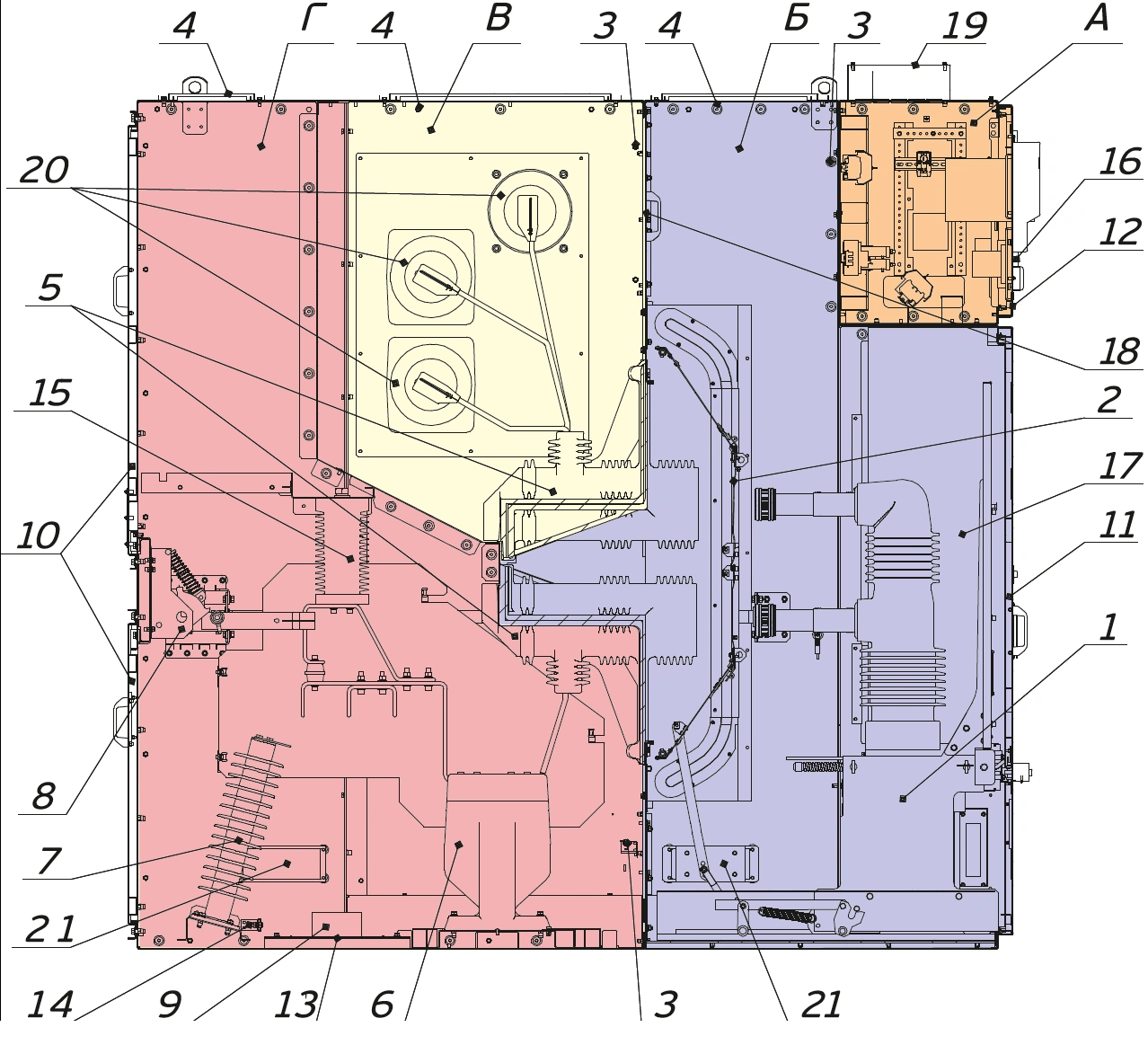

1.Выкатной элемент; 2.Шторочный механизм отсека выкатного элемента; 3.Оптический датчик дуговой защиты; 4.Клапан сброса избыточного давления; 5.Изоляторы главных контактов; 6.Трансформатор тока; 7.Ограничитель перенапряжения; 8.Заземлитель; 9.Трансформатор тока нулевой последовательности; 10.Съемная панель доступа в отсек присоединений; 1.Дверь отсека выкатного элемента; 12.Дверь шкафа РЗА; 13.Хомуты для крепления кабелей; 14.Шина заземления; 15.Опорные изоляторы с делителями напряжения; 16.Блок индикации напряжения; 17.Короб для прокладки контрольных кабелей; 18.Съемная панель доступа в отсек сборных шин; 19.Металлический короб для вторичных и контрольных кабелей; 20.Проходные изоляторы сборных шин; 21.Антиконденсатный нагревательный элемент. А.Отсек релейной защиты и автоматики Б.Отсек выкатного элемента В.Отсек сборных шин Г.Отсек кабельных присоединений
1.Выкатной элемент; 2.Шторочный механизм отсека выкатного элемента; 3.Оптический датчик дуговой защиты; 4.Клапан сброса избыточного давления; 5.Изоляторы главных контактов; 6.Трансформатор тока; 7.Ограничитель перенапряжения; 8.Заземлитель; 9.Трансформатор тока нулевой последовательности; 10.Съемная панель доступа в отсек присоединений; 1.Дверь отсека выкатного элемента; 12.Дверь шкафа РЗА; 13.Хомуты для крепления кабелей; 14.Шина заземления; 15.Опорные изоляторы с делителями напряжения; 16.Блок индикации напряжения; 17.Короб для прокладки контрольных кабелей; 18.Съемная панель доступа в отсек сборных шин; 19.Металлический короб для вторичных и контрольных кабелей; 20.Проходные изоляторы сборных шин; 21.Антиконденсатный нагревательный элемент.   А.Отсек релейной защиты и автоматики Б.Отсек выкатного элемента В.Отсек сборных шин Г.Отсек кабельных присоединений
