Комплектное распределительное устройство КРУ-К-3.2

Комплектное распределительное устройство КРУ-К-3.2

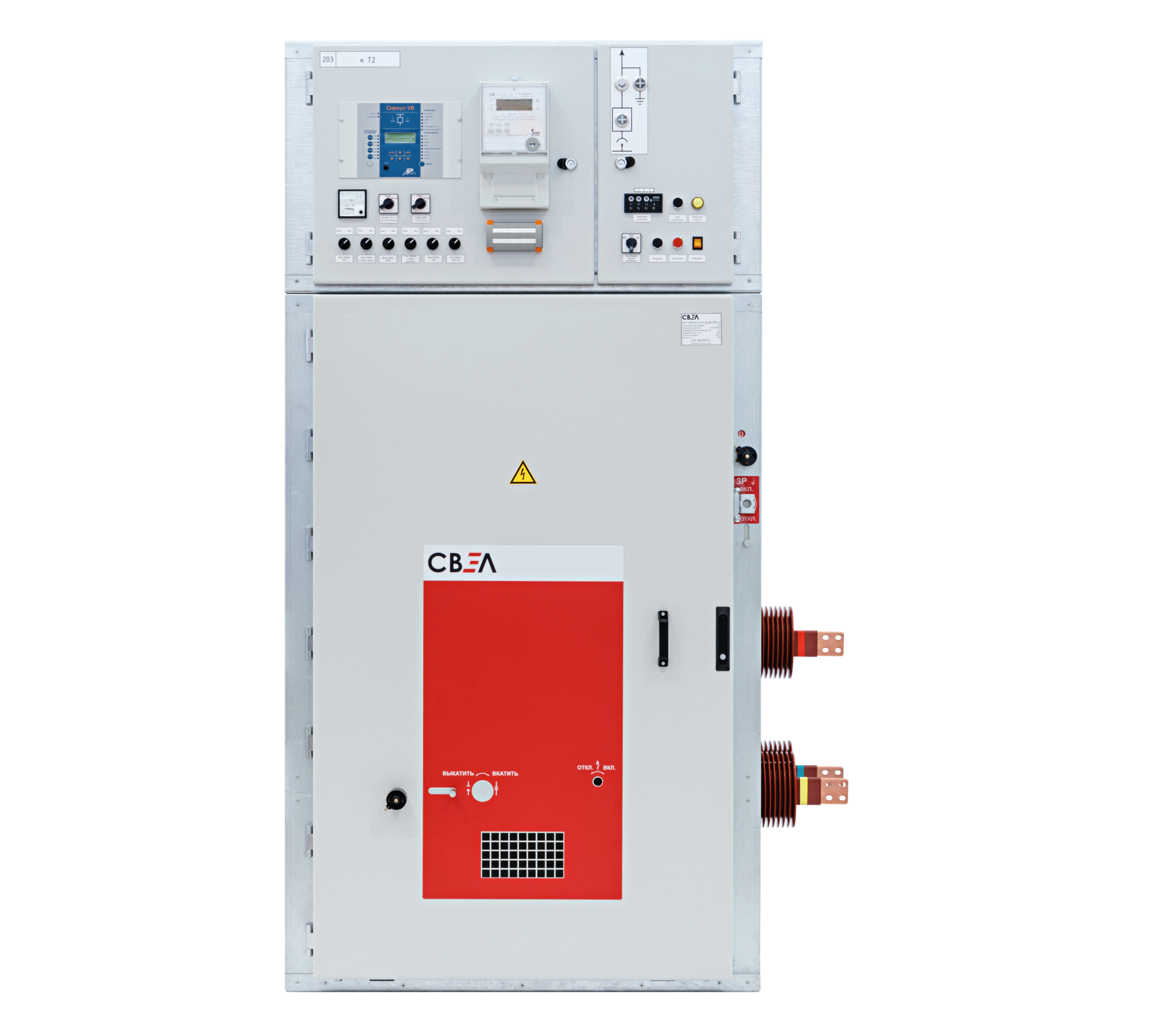

Комплектное распределительное устройство одностороннего обслуживания серии КРУ-СВЭЛ-К-3.2 предназначено для приема и распределения электрической энергии трехфазного переменного тока с номинальным напряжением 35 кВ частоты 50 Гц и используемое в электроустановках сетей с изолированной или заземленной через дугогасительный реактор нейтралью для распределительных устройств электрических станций, подстанций и в электроустановках промышленных предприятий.

Описание и область применения КРУ-СВЭЛ-К-3.2

Описание и область применения КРУ-СВЭЛ-К-3.2

Ячейки КРУ-СВЭЛ-К-3.2 предназначены для работы внутри закрытых помещений при следующих условиях окружающей среды:

  • высота над уровнем моря – до 1000 м;
  • верхнее рабочее значение температуры окружающего воздуха – не выше плюс 40°С;
  • нижнее рабочее значение температуры окружающего воздуха – не ниже минус 25°С;
  • относительная влажность воздуха – 75% при температуре плюс 15°С;
  • тип атмосферы – II промышленная по ГОСТ 15150;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металл.

Ячейки КРУ-СВЭЛ-К-3.2 могут быть установлены в блочно-модульные здания (БМЗ), оборудованные системой обогрева и вентиляции.

КРУ соответствуют требованиям ГОСТ 14693, ГОСТ 12.2.007.0, ГОСТ 12.2.007.4.

Ячейки одностороннего обслуживания КРУ-СВЭЛ-К-3.2 применяются в качестве распределительных устройств в различных отраслях, а именно:

  • Нефтегазовая отрасль
  • Энергетика
  • Металлургическая промышленность
  • Машиностроение
  • Химическая
  • Нефтехимическая промышленность
  • Инфраструктура
  • Сельское хозяйство

Основные отличия ячейки КРУ-СВЭЛ-К-3.2 от ячейки КРУ-СВЭЛ-К-3.1:

  • одностороннего обслуживание;
  • глубина меньше на 500 мм;
  • расположение сборных шин снизу.

Преимущества КРУ-СВЭЛ-К-3.2

Преимущества КРУ-СВЭЛ-К-3.2
  1. Возможность выполнения всех операций с фасадной стороны ячейки при закрытой двери;
  2. Удобный доступ к трансформаторам тока и напряжения;
  3. Для защиты персонала при аварийных режимах применяется система сброса избыточного давления;
  4. Максимальные номинальные параметры (номинальный ток до 2500 А);
  5. Запатентованная конструкция замка закрытия дверей отсеков повышенной безопасности;
  6. Запатентованная система простых и логически понятных механических и электромагнитных блокировок;
  7. Срок службы 30 лет;
  8. Высокая степень стойкости к воздействию окружающей среды;
  9. Быстродействующий заземляющий разъединитель снабжен пружинным приводом;
  10. По желанию заказчика может быть установлен моторизированный привод для заземляющего разъединителя, позволяющий осуществлять дистанционное управление ячейкой;
  11. Универсальность модульного конструктива позволяет встроить любую аппаратную часть по запросу заказчика;
  12. Выкатной элемент обладает высоким запасом прочности, доказанным испытаниями;

Технические данные КРУ-СВЭЛ-К-3.2

Технические данные КРУ-СВЭЛ-К-3.2

Корпус КРУ-СВЭЛ-К-3.2 изготовлен на высокоточном оборудовании методом холодной штам-повки из высококачественного стального листа с антикоррозионным алюмоцинковым покры-тием. Фасадные элементы шкафов (двери, крышки) и боковые панели изготовлены из углеро-дистой стали и имеют полимерное порошковое покрытие.

Конструкцией шкафов предусмотрены вентиляционные отверстия, обеспечивающие нормированный уровень охлаждения токоведущего контура главной цепи.

В отсеке выдвижного элемента и отсеке кабельного присоединения устанавливаются нагревательные элементы, которые автоматически включаются при температуре ниже минус 5 °С.

Технические данные можно посмотреть в таблице:

Наименование параметров
Значение
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальная частота, Гц 50
Номинальный ток главных цепей, А 630; 1250; 1600
Номинальный ток шинных мостов, А -
Номинальный ток отключения выключателя, кА 20; 25; 31,5
Номинальный ток электродинамической стойкости (амплитуда), кА 51; 64; 81
Ток термической стойкости (кратковременный ток), кА 20; 25; 31,5
Время протекания тока термической стойкости, с
  главные цепи 3
  цепи заземления 1
Степень защиты по ГОСТ 14254-96 до IP4X
Условия обслуживания односторонее
Габаритные размеры ячеек, мм
  ширина 1200
  глубина 2000
  высота 2400
Масса шкафа КРУ, кг 1500 - 2400

Примечание:
1 – По заказу потребителя допускается применять в ячейках КРУ-СВЭЛ трансформаторы тока с малым коэффициентом трансформации, электродинамическая и термическая стойкость которых меньше стойкости главных цепей ячеек КРУ-СВЭЛ.

Масса ячеек (ячейка КРУ со стандартным оборудованием)

Масса КРУ-СВЭЛ-К-3.2, кг
Ввод ОЛ СР СВ Линия к ТСН с силовым предохранителем ТН ТСН Глухой ввод
1900 1900 1500 1900 1600 1500 2500 1900

Типы оборудования, применяемого в КРУ-СВЭЛ-К-3.2

Типы оборудования, применяемого в КРУ-СВЭЛ-К-3.2
Наименование оборудования Тип, марка Предприятие-изготовитель
Силовые выключатели VF40, ВБПК-35, ВВ-ЧЭАЗ, VEP (ВВ-СВЭЛ) Элтехника, Контакт, ЧЭАЗ, Huatech/СВЭЛ
Трансформаторы напряжения TJP 7 (7.1), НАЛИ-НТЗ-35, НАЛИ-СЭЩ-35, ЗНОЛП-СВЭЛ-35 АВВ, НТЗ Волхов, СЭЩ, СВЭЛ
Трансформаторы тока ТЛК-35, ТОЛ-СВЭЛ-35 СЗТТ, СВЭЛ
Трансформаторы тока нулевой последовательности ТЗЛМ, CSH СЗТТ, Schneider Electric
Ограничитель перенапряжения ОПН, ОПН-П ЗЭУ ПОЛИМЕР-АППАРАТ
Микропроцессорные устройства защиты и автоматики REF, SEPAM, Сириус, БМРЗ, БЭ и др. ABB, Schneider Electric, Радиус Автоматика, Механотроника, Экра
Система дуговой защиты Оптическая, фототиристоры ООО НПП Микропроцессорные технологии, НТЦ «Механотроника», ООО НПП «ПРОЭЛ», ООО «ТЕРМА-ЭНЕРГО» и др.
Коммутационные аппараты
Наименование оборудования и производитель Ток ном., А Ток откл., кА Ток эл. динамич. стойкости, кА Номинальное напряжение привода цепей, В
Вакуумный выключатель VF40 Элтехника 630; 1000; 1250; 1600; 2000; 2500 20; 25; 31,5 51; 64; 81 =220
~220
Вакуумный выключатель ВБПК Контакт 1600 25 64 =110
=220
~220
Вакуумный выключатель ВВ-ЧЭАЗ ЧЭАЗ 1250, 1600, 2000, 2500 25; 31,5 64; 81 =110
~110
=220
~220
VEP (ВВ-СВЭЛ) Huatech/СВЭЛ 630, 1250, 1600, 2000, 2500, 3150 25; 31,5 64; 81 =110
~110
=220
~220

Чертежи КРУ-СВЭЛ-К-3.2

Чертежи КРУ-СВЭЛ-К-3.2

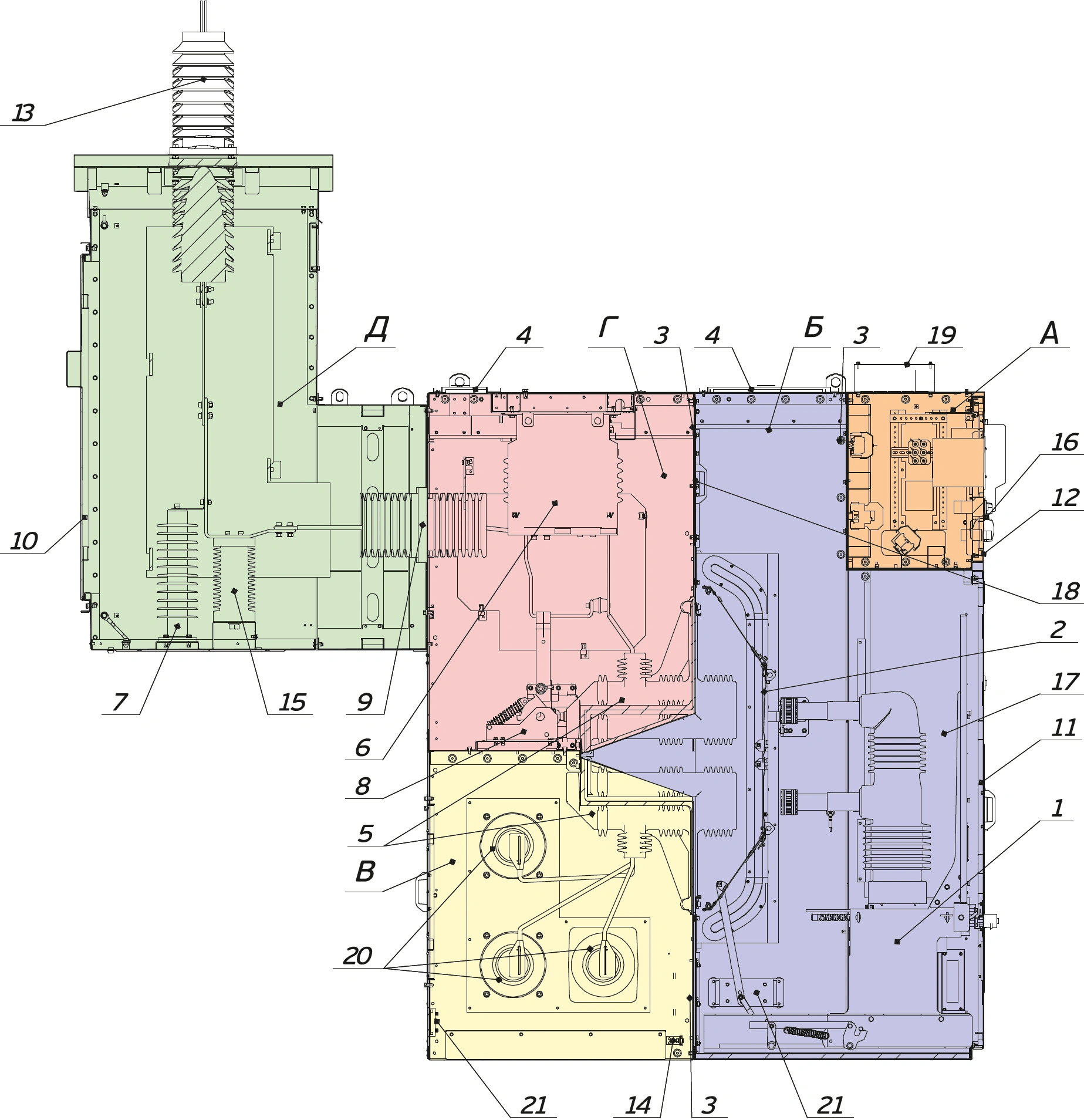

1.Выкатной элемент; 2.Шторочный механизм отсека выкатного элемента; 3.Оптический датчик дуговой защиты; 4.Клапан сброса избыточного давления; 5.Изоляторы главных контактов; 6.Трансформатор тока; 7.Ограничитель перенапряжения; 8.Заземлитель; 9.Трансформатор тока нулевой последовательности; 10.Съемная панель доступа в отсек присоединений; 11.Дверь отсека выкатного элемента; 12.Дверь шкафа РЗА; 13.Хомуты для крепления кабелей; 14.Шина заземления; 15.Опорные изоляторы с делителями напряжения; 16.Блок индикации напряжения; 17.Короб для прокладки контрольных кабелей; 18.Съемная панель доступа в отсек сборных шин; 19.Металлический короб для вторичных и контрольных кабелей; 20.Проходные изоляторы сборных шин; 21.Антиконденсатный нагревательный элемент. А.Отсек релейной защиты и автоматики; Б.Отсек выкатного элемента; В.Отсек сборных шин; Г.Отсек кабельных присоединений; Д.Бокс шинного ввода.
1.Выкатной элемент; 2.Шторочный механизм отсека выкатного элемента; 3.Оптический датчик дуговой защиты; 4.Клапан сброса избыточного давления; 5.Изоляторы главных контактов; 6.Трансформатор тока; 7.Ограничитель перенапряжения; 8.Заземлитель; 9.Трансформатор тока нулевой последовательности; 10.Съемная панель доступа в отсек присоединений; 11.Дверь отсека выкатного элемента; 12.Дверь шкафа РЗА; 13.Хомуты для крепления кабелей; 14.Шина заземления; 15.Опорные изоляторы с делителями напряжения; 16.Блок индикации напряжения; 17.Короб для прокладки контрольных кабелей; 18.Съемная панель доступа в отсек сборных шин; 19.Металлический короб для вторичных и контрольных кабелей; 20.Проходные изоляторы сборных шин; 21.Антиконденсатный нагревательный элемент.   А.Отсек релейной защиты и автоматики; Б.Отсек выкатного элемента; В.Отсек сборных шин; Г.Отсек кабельных присоединений; Д.Бокс шинного ввода.
