Электрический реактор — статическое электромагнитное устройство, решающее в электрических системах несколько задач: ограничение токов короткого замыкания, регулирование напряжения, управление мощностью, преобразование электроэнергии.

Виды электрических реакторов

Существует несколько видов электрореакторов:

  • токоограничивающий — для ограничения токов короткого замыкания в электросетях и поддержания уровня напряжения в случае короткого замыкания;

  • шунтирующий — для компенсации емкостной составляющей тока, ограничения повышения напряжения в линии и минимизации потерь при передаче;

  • компенсирующий — реактор регулируемого вентильного источника реактивной мощности, включаемого параллельно сети;

  • фильтровый — монолитное устройство, в основе которого находится обмотка;

  • демпфирующий — сухой реактор последовательного включения с конденсаторными батареями для ограничения пусковых токов конденсаторных батарей, возникающих в процессе их включения или переключения;

  • сглаживающий — для использования индуктивности в электрической цепи с целью уменьшения содержания высших гармоник (пульсаций) в выпрямленном токе;

  • пусковой — позволяет понизить напряжение, подводимое к статору, и уменьшить пусковой ток;

  • реакторы для заземления нейтрали;

  • реакторы для электрометаллургии;

  • реакторы для испытательных стендов.

Композитный реактор – это токоограничивающий реактор, выполненный в виде большой катушки индуктивности. Он подключается к электрической сети последовательно и выполняет функцию ограничения токов короткого замыкания.

Отличительным свойством композитного реактора является инкапсулирование каждого слоя обмотки армированным термореактивным композитным материалом.

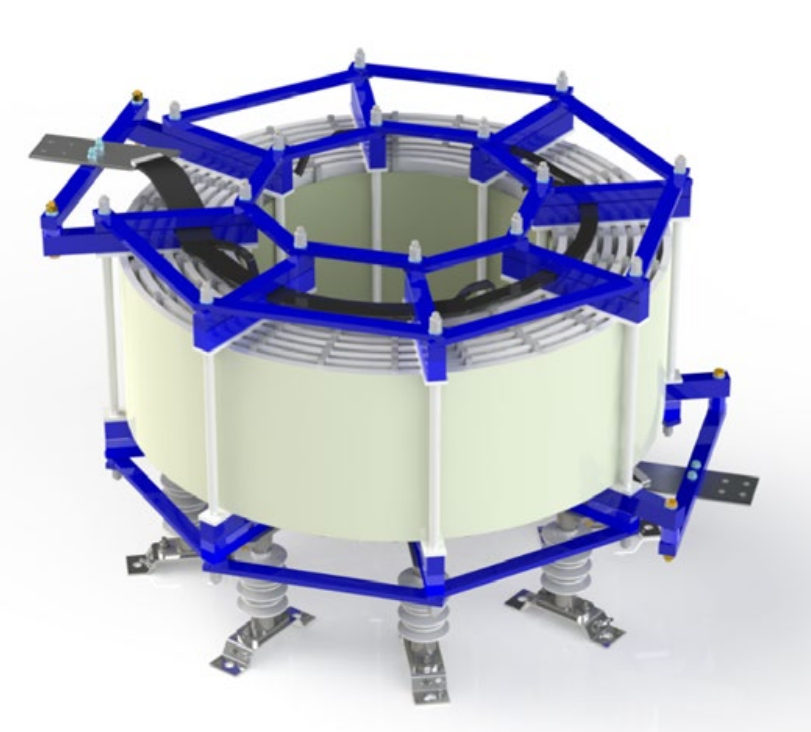

Устройство композитного реактора

Композитный реакторПри создании композитного реактора используется технология мировых лидеров «Композит 4.0», позволяющая объединить и усилить лучшие свойства исходных материалов, обладающих разными свойствами: гибкого алюминиевого провода, стекловолокна и термореактивного компаунда.
В процессе производства, имеющего высокий уровень автоматизации, образуется жесткая, но при этом достаточно упругая обмотка, способная выдерживать ударные токовые нагрузки.
Корпус имеет покрытие для защиты от внешних факторов. В теле реактора нет соединений и незакрепленных участков проводников; провод защищен двойной изоляцией; устройство устойчиво к ударным токам, воздействию УФ-излучения и осадков.
Устройство оснащается современными электроизоляционными материалами, способными выдержать температуру до 180 °С, и комплектуется высокопрочными полимерными изоляторами.

Преимущества композитного реактора

Благодаря уникальной изоляции композитные реакторы имеют ряд преимуществ:

  • низкие потери электроэнергии;

  • высочайшая прочность и упругость;

  • отсутствие микроповреждений изоляции при протекании ударных токов;

  • снижение массы и уровня шума;

  • отсутствие необходимости в обслуживании;

  • высокий уровень автоматизации;

  • технология мировых лидеров с опытом применения более 40 лет.

Композитный реактор – оптимальное решение, когда необходимо обеспечить надежность, бесперебойную работу оборудования и оперативный сервис.
