Комплектные распределительные устройства КРУ

Комплектные распределительные устройства

Комплектное распределительное устройство КРУ — это электроустановка, основная функция которой — прием и распределения электроэнергии.

Комплектные распределительные устройства используются в нефтегазовом секторе, агропромышленном комплексе, строительстве, металлургии, ЖКХ, для обеспечения движения общественного транспорта и т.д.

Ячейка КРУ (комплектного распределительного устройства) состоит из четырех изолированных отсеков:

• В релейном отсеке размещаются микропроцессорное устройство защиты, управления и автоматики, приборы контроля и учета электроэнергии, блок управления выключателя (при использовании выключателя BB/TEL), клеммные ряды и другая аппаратура вспомогательных цепей. На фасад двери вынесены блоки индикации и управления микропроцессорными устройствами защиты и автоматики, активная мнемосхема, кнопки управления и аппаратура местной сигнализации, и счетчики.

• В отсеке выкатного элемента, кроме кассетного выкатного элемента (КВЭ) располагаются шторочный механизм, блокировки и направляющие.

• В отсеке сборных шин располагаются сборные шины КРУ, соединяющие шкафы секции РУ, клапаны сброса избыточного давления и проходные изоляторы сборных шин. Электрическое соединение отсека сборных шин с отсеком выкатного отсека выполняется через проходные изоляторы главного контакта.

В отсеке кабельных присоединений помимо места, достаточного для подключения необходимого количества кабелей, располагаются: заземлитель с пружинным приводом на включение, трансформаторы тока, трансформаторы тока нулевой последовательности, клапан сброса избыточного давления, электромагнитная блокировка заземлителя, система заземляющих шин, ограничители перенапряжения, лампа освещения и индикатор напряжения. Отсек присоединения оборудован блокировкой открывания двери отсека в зависимости от состояния заземляющих ножей. При выборе комплектных распределительных устройств КРУ следует учитывать ряд параметров, которые влияют на цену.

КРУ можно классифицировать по:

• месту монтажа: внутри или снаружи;

• климатическому исполнению: в климатических зонах с умеренным климатом (У), холодным климатом (ХЛ), умеренным и холодным климатом (УХЛ), тропическим климатом (Т), морским умеренно-холодным климатом (М), общеклиматическое исполнение (О), общеклиматическое морское исполнение (ОМ), всеклиматическое исполнение (В);

• типу установки коммутационного аппарата: он может размещаться на выкатной тележке или быть стационарным;

• виду выключателя: маломасляный, вакуумный, элегазовый;

• типу установки: односторонние, и двусторонние.

• номинальному току: от 630 до 4000 А

• типу сборных шин: не изолированные шины, с изолированными шинами

• напряжению: 6(10) – 35 кВ

• току термической стойкости: 16, 20, 31,5, 40 кА

• виду высоковольтных присоединений: кабельное, шинное

• виду управления: местное, дистанционное;

• по типу, количеству и назначению вторичного оборудования

Купить комплектные распределительные устройства, изготовленные Группой СВЭЛ — получить гарантированно качественное оборудование, соответствующее российским и международным стандартам.

В нашем каталоге представлены КРУ-СВЭЛ 6, 10, 35 кВ.

Заполните заявку на консультацию или позвоните, и наши специалисты ответят на все вопросы, касающиеся характеристик устройств, сроков поставки, а также подготовят для вас индивидуальное предложение.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ КОМПЛЕКТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ

Комплектные распределительные устройства серии КРУ-СВЭЛ предназначены для приема и распределения электрической энергии трехфазного переменного тока с номинальным напряжением 6(10) – 35 кВ частоты 50 Гц и используются в электроустановках сетей с изолированной или заземленной через дугогасительный реактор нейтралью для распределительных устройств электрических станций, подстанций и в электроустановках промышленных предприятий.
КРУ предназначены для работы внутри закрытых помещений при следующих условиях окружающей среды:

высота над уровнем моря – до 1000 м

верхнее рабочее значение температуры окружающего воздуха не выше 40°С

нижнее рабочее значение температуры окружающего воздуха не ниже -25°С

относительная влажность воздуха – 75% при температуре 15°С

тип атмосферы – II промышленная по ГОСТ 15150

окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металл

КРУ соответствуют требованиям ГОСТ 14693, ГОСТ 12.2.007.0, ГОСТ 12.2.007.4, ГОСТ Р55190.

ПРЕИМУЩЕСТВА КРУ-СВЭЛ

Ячейки серии КРУ-СВЭЛ объединяют в себе множество технических решений, подтвержденных испытаниями. Особое внимание уделено обеспечению высокого уровня безопасности оборудования для обслуживающего персонала, надежности и простоте конструкторских решений.

БЕЗОПАСНОСТЬ КРУ-СВЭЛ

• с целью обеспечения безопасности при возникновении электрической дуги ячейки КРУ-СВЭЛ разделены металлическими перегородками на отсеки, в которых надежно локализуются последствия дугового замыкания в пределах одного отсека;
• с целью защиты эксплуатирующего персонала с фасадной стороны двери ячейки оснащены специальными замками, запатентованной конструкции, тем самым препятствуя выбросу продуктов горения дуги в сторону оператора;

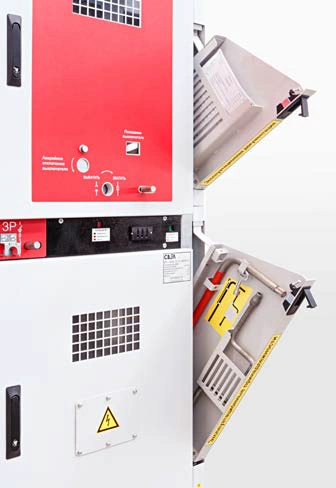

• для защиты персонала при аварийных режимах применяется система сброса избыточного давления;
• шторочный механизм ячейки имеет возможность закрываться на замок для ограничения доступа обслуживающего персонала к главным контактам в контрольном и ремонтном положениях выкатного элемента;
• заземляющий разъединитель ЗР-10 снабжен пружинным приводом;
• использование моторизированного привода для ВЭ и ЗР позволяет осуществлять дистанционное управление ячейкой;
• система встроенных механических и электромагнитных блокировок проста и логически понятна, имеет запатентованную конструкцию и полностью соответствует всем требованиям ГОСТ 12.2.007.4 и другим нормативным документам.

НАДЕЖНОСТЬ КРУ-СВЭЛ

• срок службы рассчитан на 30 лет;
• оборудование, установленное в отсеках, защищено от повреждений при аварийных режимах в соседних отсеках внутренними металлическими перегородками;

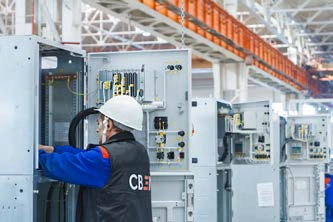

• ошибки при сборке изделия исключаются техническим контролем при изготовлении каждого узла, а затем ячейки в целом;
• все электрические аппараты, установленные в ячейках, по электрическому и механическому ресурсу соотвествуют предьявляемым нормативным требованиям;
• каждая ячейка проходит заводские приемосдаточные испытания в соответствии с ГОСТ 14694;
• ячейки аттестованы в ПАО «Россети», ПАО «Транснефть», ПАО «Газпром», ПАО «НК «Роснефть» и др.

КАЧЕСТВО МАТЕРИАЛОВ И КОМПЛЕКТУЮЩИХ КРУ-СВЭЛ

• корпус ячейки КРУ выполнен из высококачественной оцинкованной стали на высокоточном оборудовании методом холодной штамповки;
• наружные элементы корпуса (двери, боковые панели и др.) окрашены порошковой краской, обеспечивающей высокую коррозионную стойкость к условиям окружающей среды;
• все поставщики комплектующих проходят тщательную систему отбора;
• парк высокотехнологичного оборудования по металллообработке позволяет выпускать надежные и долговечные изделия.

УДОБСТВО МОНТАЖА КРУ-СВЭЛ

• при любой конфигурации ячеек достаточно места для подключения силовых и контрольных кабелей, а также трансформаторов тока нулевой последовательности;

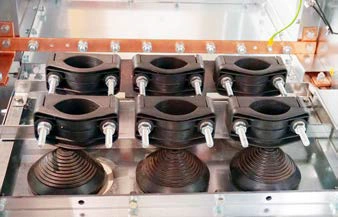

• ввод кабеля в ячейку осуществляется с применением заводских уплотнений;
• каждый трансформатор тока расположен на установочной пластине, что помогает ускорить процесс демонтажа.

ГИБКИЙ ПОДХОД К ПОТРЕБНОСТЯМ ЗАКАЗЧИКА

• возможность оснащения ячейки любым типом оборудования – коммутационным и РЗА по требованию клиента;
• ячейка имеет модульную конструкцию, что позволяет обеспечить быструю реализацию запросов клиента;
• поставки оборудования под ключ.

МОНТАЖ, ЭКСПЛУАТАЦИЯ КРУ-СВЭЛ

Монтаж и эксплуатация ячеек серии КРУ-СВЭЛ должны производиться в соответствии с требованиями, представленными в руководстве по эксплуатации, а также с нормированными требованиями на месте установки.
Ответственность за обеспечение безопасности монтажных работ несет монтажная организация. Необходимые меры безопасности должны быть предусмотрены в производственных инструкциях и правилах безопасности монтажных организаций.

ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ

Ячейки КРУ предназначены для установки в электротехнических помещениях, соответствующих требованиям Правил устройств электроустановок.
Дополнительно должны быть выполнены следующие требования:

• дверной проем должен иметь высоту не менее 2500 мм, ширину не менее 1200 мм и не иметь порогов;
• допустимая нагрузка на полы должна составлять не менее 1400 кг/м²;
• полы и фундаментные рамы должны быть выровнены по горизонтали с точностью ±2 мм на 1 метр длины, но не более ±4 мм на длину секции при двухрядном или на всю длину при однорядном расположении КРУ.

Разгрузка ячеек КРУ и их транспортирование в зону монтажа должны производиться в соответствии с руководством по эксплуатации.

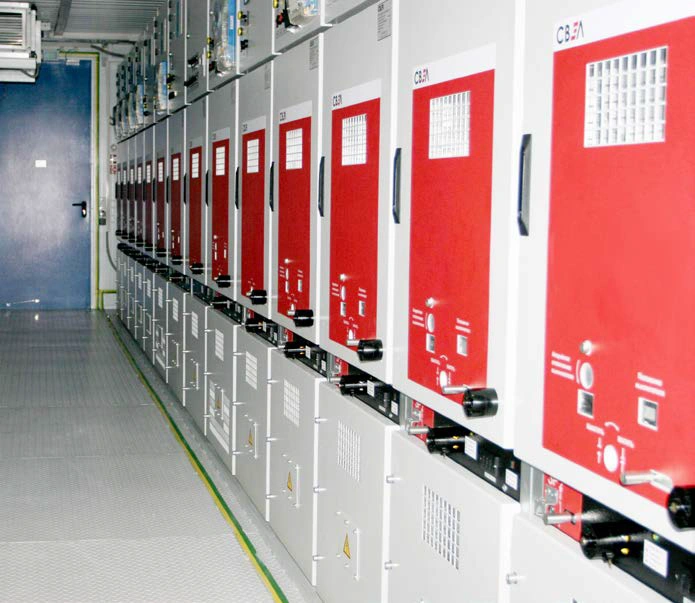

Ячейки устанавливаются в один или два ряда над кабельным приямком. Минимальное расстояние между стенками ячеек и стенами помещения составляет 800 мм (для двустороннего обслуживания). Основания ячеек КРУ приспособлены для установки на фундаментных рамах (только для ячеек двустороннего обслуживания).

Установка и крепление ячеек КРУ, монтаж шинных мостов, сборных шин, шин заземления, межшкафных и общесекционных связей, вспомогательных цепей, а также настройки и регулировки узлов и механизмов ячеек КРУ после окончания монтажа должны проводиться в соответствии с требованиями руководства по эксплуатации ячеек.
По запросу заказчика для осуществления шеф-монтажа на объект может быть направлен представитель предприятия-изготовителя.

УПАКОВКА И ТРАНСПОРТИРОВКА КРУ-СВЭЛ

ЯЧЕЙКИ В БЛОЧНО-МОДУЛЬНОМ ИСПОЛНЕНИИ

Помещение для размещения ячеек КРУ (БМЗ) представляет собой утепленный контейнер, предназначенный для внутреннего размещения и обеспечения защиты от условий окружающей среды электротехнического оборудования, а также имеющий степень пожаробезопасности по требованию заказчика. Стены, как правило, выполнены из сендвичпанелей. Толщина стен БМЗ зависит от климатических условий эксплуатации. Внутри здания поддерживаются условия, соответствующие условиям эксплуатации ячеек КРУ, их сопутствующего оборудования. Здание БМЗ путем стыковки модулей может иметь неограниченные размеры, необходимые для удобного обслуживания электрооборудования. Площадки и лестницы обеспечивают безопасное техническое обслуживание оборудования. АО «Группа «СВЭЛ» может осуществлять поставки ячеек серии КРУ-СВЭЛ как в БМЗ собственного производства, так и в БМЗ сторонних производителей.

СЕРВИС, СЕРТИФИКАТЫ И ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Специалистами АО «Группы «СВЭЛ» осуществляется предпродажное обследование объекта заказчика, сервисное и гарантийное обслуживание РУ.
Предприятие-изготовитель может выполнить весь комплекс работ по строительству или реконструкции РУ и трансформаторных подстанций от разработки проекта до сдачи объекта «под ключ» и обучение персонала заказчика.

В АО «Группа «СВЭЛ» сформирован свой учебный центр, разработаны типовые программы обучения, из которых можно выбрать наиболее актуальные именно для Вас.
Основные программы: конструкция оборудования «Группа «СВЭЛ», технические решения на базе нашего оборудования, эксплуатация оборудования «Группа «СВЭЛ».

Также можно подготовить программу под требования Заказчика. Обучение уже было проведено для таких компаний как АО «Уралэлектромедь», ПАО «ФСК ЕЭС», ООО «ЭнергоИнжиниринг» и др. По гарантийным обязательствам предприятие-изготовитель выполняет замену или ремонт поставленного оборудования на объектах, технические консультации персонала заказчика. Гарантийный срок эксплуатации ячеек КРУ составляет 5 лет со дня ввода оборудования в работу.

Гарантии на покупные комплектующие изделия определяются документацией предприятий изготовителей соответствующих изделий. Ячейки КРУ аттестованы в ПАО «Россети», ПАО «Транснефть», ПАО «Газпром», ПАО «НК «Роснефть» и др.

Цена и условия поставки комплектных распределительных устройств

Стоимость КРУ зависит от ряда факторов: количества измерительных трансформаторов и их характеристик, объема дополнительных услуг к исполнению и функций по требованию заказчика, материала, из которого произведено оборудование и его части, состава ЗИП, наличия системы видеонаблюдения, систем контроля и диагностики, технического и коммерческого учета, а так же требований к ним.

Чтобы заказать комплектное распределительное устройство СВЭЛ на напряжение 10 кВ, скачайте опросный лист в разделе «Документация» на странице продукта, заполните его в соответствии с Вашими требованиями и отправьте с помощью формы «Отправить заявку» на странице изделия, указав Ваши контактные данные.

Вы можете отправить опросный лист на электронную почту или позвонить по телефону, указанному в разделе «Контакты», если у вас есть вопросы по оформлению заявки, заказу и поставке КРУ.

Стандартный срок поставки контрольных распределительных устройств – 75 дней. При необходимости Вы можете обсудить его с менеджером. На срок поставки КРУ-СВЭЛ влияет комплектация устройства, наличие дополнительных требований, необходимость проведения контрольной сборки и получения дополнительных разрешений на проведение работ по монтажу или наладке, а также географическое положение заказчика.
