Технические требования к трансформаторам тока (ТТ) и напряжения (ТН) определяет ГОСТ 7746-2015 и 1983-2001, соответственно.

  • Класс точности устройств для установки коммерческих приборов учета электроэнергии не должен превышать 0,5. При этом не допускается нагрузка вторичных обмоток, превышающая номинальные значения. В связи с чем следует проверить выбранные номиналы измерительных обмоток по всем видам нагрузок.требования к измерительным трансформаторам

  • Трансформаторы необходимо устанавливать так, чтобы иметь возможность, не отключая и не демонтируя устройство, видеть данные, указанные на табличках.

  • Все виды измерительных трансформаторов должны пройти заводскую поверку, а впоследствии подвергаться периодической поверке в соответствии с требованиями, указанными в паспорте устройства.

  • В целях безопасности обслуживающего персонала, проводящего работы в цепях РЗА и КИПиА, обмотки должны быть заземлены.

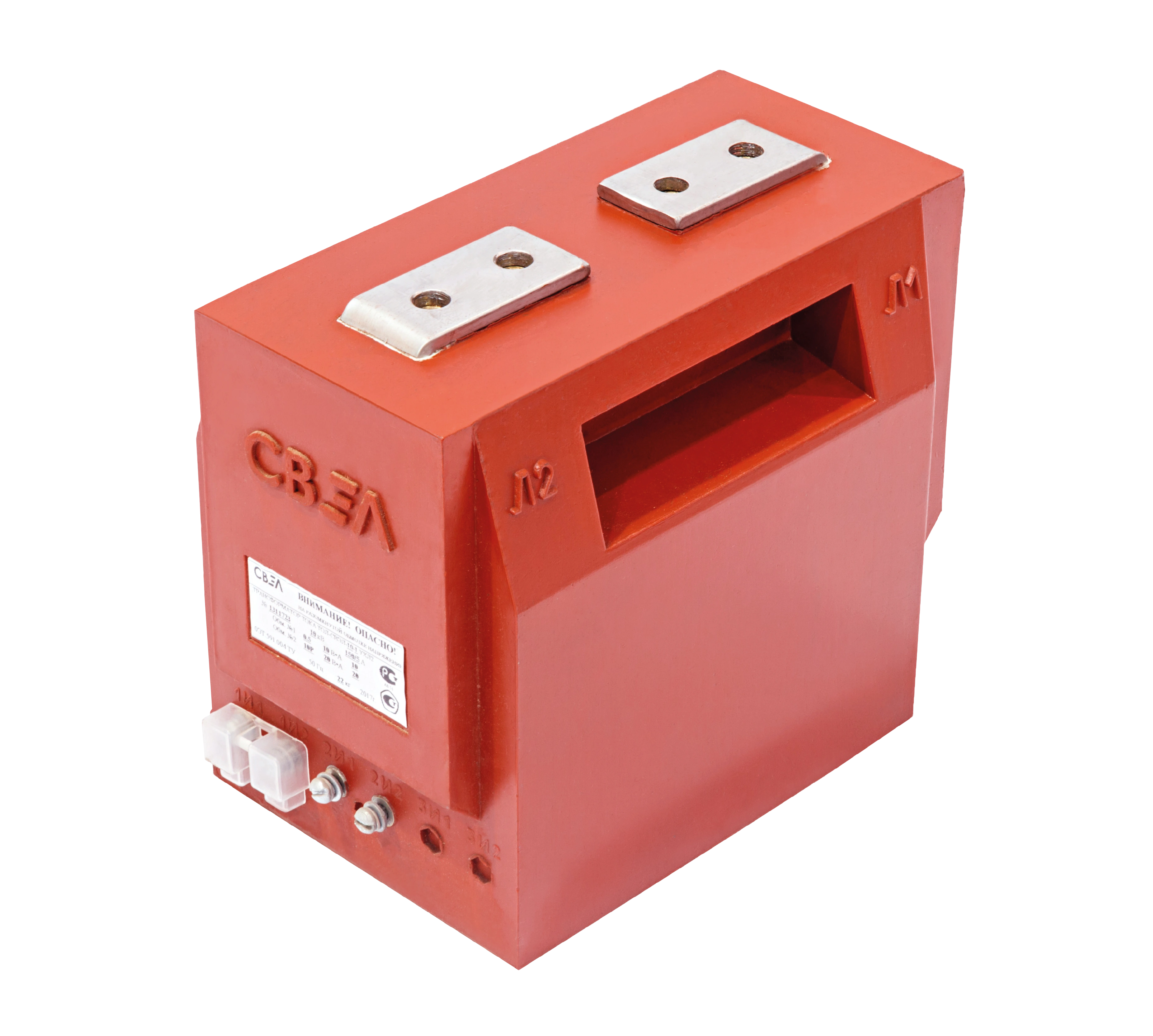

Требования к ТТ

  • Возможно применение устройства с более высоким коэффициентом трансформации при условии, что ток во вторичной обмотке при максимальной и минимальной нагрузке составляет более 40% и менее 5% соответственно.

  • требования к тт

    На отходящих питающих линиях необходимо проектировать трансформатор в трех фазах.

  • На выводах вторичной обмотки должны быть крышки, чтобы была возможность провести опломбировку.

  • Токовые обмотки электросчетчиков и вторичные обмотки трансформатора соединяются вне цепей защиты и наряду с измерительными приборами.

  • Запрещено устанавливать промежуточные ТТ для использования расчетных счетчиков.

  • Заземление на вторичных обмотках необходимо устраивать на зажимах трансформатора.


Требования к ТН

  • Если ввод трехфазный, следует использовать одно трехфазное устройство или три однофазных.

  • Параметры проводов и кабелей для цепей напряжения расчетных счетчиков должны гарантировать потери не более 0,25% от номинального напряжения устройства с классом точности 0,5. Можно от трансформаторов прокладывать отдельные кабели к счетчику.

  • Решетки и дверцы камер с предохранителями должны быть опломбированы, при невозможности это сделать, нужно поставить пломбы на выводы.

  • Вторичные обмотки должны быть заземлены на зажимах трансформатора или на ближайшей от него сборке зажимов.
