Измерительные трансформаторы СВЭЛ
В энергетических установках, использующихся в различных отраслях промышленности, необходим постоянный мониторинг работоспособности оборудования. Такой контроль осуществляют с помощью приборов для измерения рабочего и сетевого напряжения, а также тока нагрузки. Подключение этих приборов, присоединение реле и защитных устройств выполняются через измерительные трансформаторы.
Благодаря этому оборудованию снижается влияние человеческого фактора на работу устройств, расширяется диапазон измерений переменного тока, уменьшается вес приборов измерения.
Группа «СВЭЛ» - производитель измерительных трансформаторов тока и напряжения, а также силовых трансформаторов малой мощности (до 5кВА). Мы более 15 лет занимаемся проектированием и изготовлением оборудования для объектов энергетики, гарантируем высокое качество, безопасную эксплуатацию, надежность продукции.
Высокотехнологично производство измерительных трансформаторов, отлаженные процессы позволяют нам обеспечить соответствие даже самым сложным, нетипичным, требованиям.
Относительно назначения и использования измерительных трансформаторов отметим следующее.
Трансформаторы напряжения устанавливаются в КРУ и КРУН переменного тока на класс напряжения до 35 кВ. Их можно эксплуатировать в качестве силовых трансформаторов при нагрузке в пределах установленной мощности. Устройства предназначены:
- для передачи измерительного сигнала в КИПиА, а также на оборудование сигнализации и управления;
- коммерческого учета электрической энергии;
- изоляции цепей сигнализации, измерения и управления от высокого напряжения.
Трансформаторы силовые малой мощности используют как комплектующие изделия на энергообъектах, снабжающих электричеством промышленные предприятия, объекты железнодорожной системы и городской инфраструктуры. Эти устройства изменяют напряжение переменного тока для последующей передачи конечному потребителю.
Цена и условия поставки измерительных трансформаторов
Группа «СВЭЛ» более 15 лет проектирует и производит измерительные трансформаторы и гарантирует качество, безопасность и надежность своих устройств.
Стоимость измерительного трансформатора зависит от типа трансформатора, его характеристик: номинального напряжения, количества обмоток, класса точности обмоток, тока термической стойкости, тока электродинамической стойкости, предельной кратности вторичной обмотки, номинального коэффициента безопасности.
Чтобы купить измерительные трансформаторы, заполните и отправьте заявку на странице выбранного устройства. После этого с вами свяжется менеджер для уточнения деталей заказа. Заполнение опросного листа (вы можете скачать его на странице заявки) позволит быстрее обработать ваш заказ и приступить к его исполнению.
Также вы можете обратиться к нам по телефону или электронной почте, которые указаны в разделе «Контакты». Трансформаторы со стандартными параметрами поставляются со склада готовой продукции. Купить измерительные трансформаторы с заданными характеристиками можно по индивидуальному заказу.
Срок поставки готовой продукции в большинстве случаев зависит от типа (исполнения) трансформатора, его характеристик, необходимого количества устройств, типа клиента и региона поставки.
Например, срок изготовления и поставки трансформаторов 6(10) кВ составляет примерно 15-30 рабочих дней, трансформаторов на 35 кВ – 30-45 рабочих дней.
Группа «СВЭЛ» производит следующие типы измерительных трансформаторов:
Трансформаторы тока ТОЛ, ТПОЛ, ТПЛ, ТВ, ТШЛ
-4.2%20УХЛ1%20(1).png)
Трансформаторы этого типа производятся в соответствии с ГОСТ 15150-69 в исполнении «УХЛ» и «Т». Они могут быть установлены в любом рабочем положении.
Специфика состоит в том, что первичная обмотка принимает ток на себя, а вторичная замыкается на КИПиА. Данные устройства применяются для учёта электроэнергии с коммерческими целями; чтобы передавать сигналы измерительным приборам и различным устройствам; а также, чтобы изолировать цепи вторичных соединений от высокого напряжения.
Устройства произведены в виде проходной, опорно-проходной или шинной конструкции и имеют от двух до шести вторичных обмоток. С их помощью происходит измерение и обеспечивается защита, каждая расположена на индивидуальном магнитопроводе. Трансформаторы этого типа имеют несколько модификаций. Они различны по вариантам крепления, значениям напряжений, классам точности, количеству вторичных обмоток, габаритам, нагрузкам, массе, видам изоляции. Мы можем предложить вам трансформаторы с повышенными токами термической и электродинамической стойкости, а также с усиленными вторичными обмотками для повышенных номинальных нагрузок по вашему индивидуальному заказу.
Исходя из приоритетов заказчика, устройства могут производиться с изменяемым коэффициентом трансформации по «высокой» и «низкой» стороне путём первичной либо вторичной обмотки.
Трансформаторы для дифференциальной защиты заказываются индивидуально.

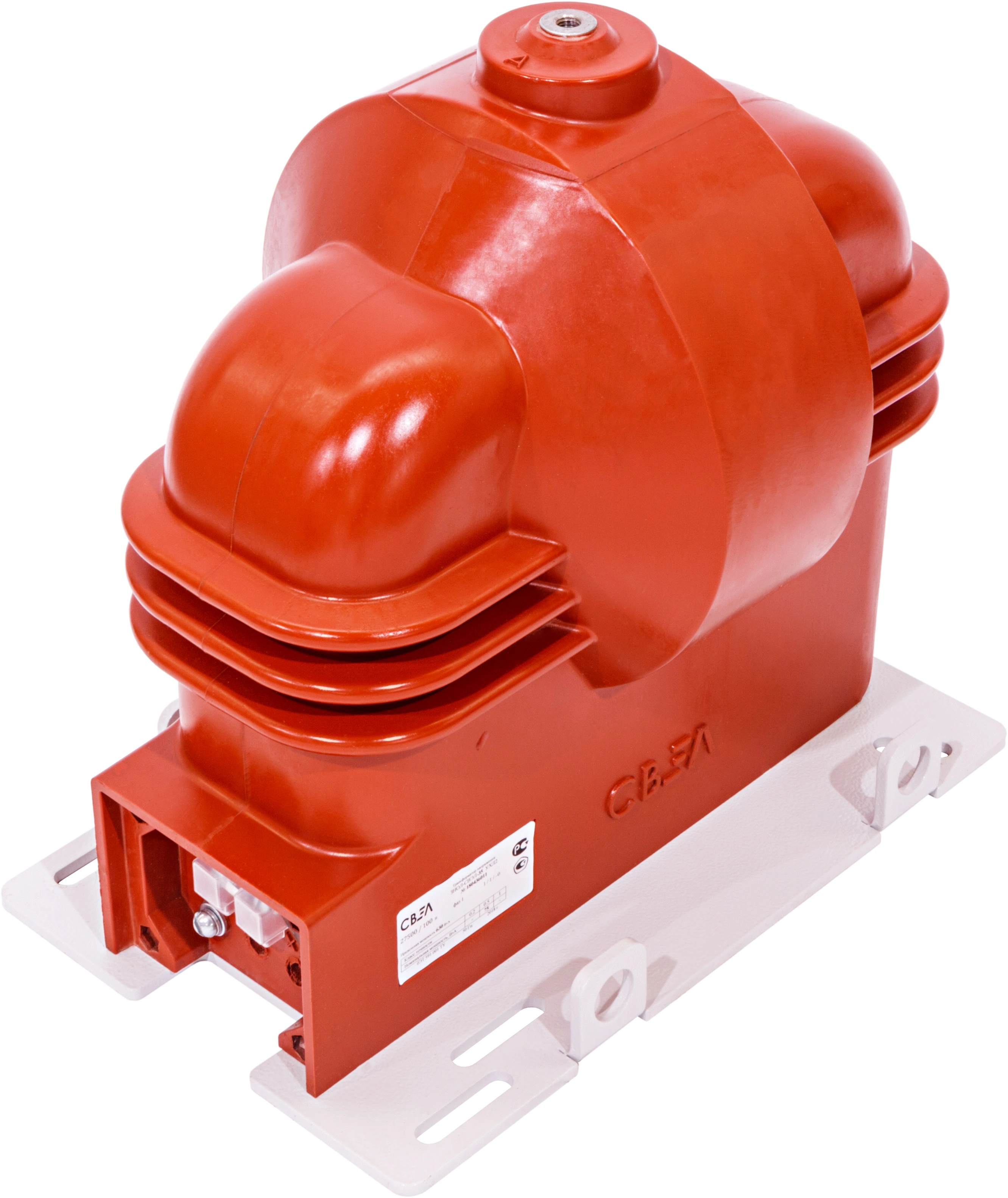

Трансформаторы напряжения: НОЛ(П); ЗНОЛ(П); 3хЗНОЛ(П)
.png)
Заземляемые и незаземляемые трансформаторы напряжения ЗНОЛ, НОЛ, а также трехфазные антирезонансные группы трансформаторов напряжения. Устройства этого типа произведены в климатических исполнениях «УХЛ» и «Т» категории размещения в соответствии с ГОСТ 15150-69. Устанавливаются в любом рабочем положении. Это индуктивные, электромагнитные, однофазные, двухобмоточные трансформаторы с заземляемой либо незаземляемой первичной обмоткой. Устройства опорные и имеют литую конструкцию.
Такие трансформаторы преобразуют первичное напряжение в электрический ток, защищая приборы от перегрузки и сбоев, обслуживающий персонал – от травм, а также поддерживая оперативные цепи. Основная вторичная обмотка используется с целью измерить и учесть электроэнергию, дополнительная – с целью защиты, питания цепей автоматики, управления, сигнализации и для контроля изоляции сети. Трансформаторы этого типа имеют уменьшенные характеристики массы и размеров. Они могут заменить любой вышедший из строя трансформатор на 6 и на 10 кВ.
По вашему заказу можем изготовить трансформаторы напряжения со съемным электромагнитным предохранительным устройством многоразового использования и с инверсным высоковольтным выводом А.
Силовые трансформаторы: ОЛ, ОЛС, ОЛСП, ОЛЗ
Устройства производятся по ГОСТ 15150-69 в климатических исполнениях «УХЛ» и «Т» категории размещения 2. Такие трансформаторы используются в качестве комплектующих изделий в устройствах наружной и внутренней установки переменного тока на класс напряжения до 10 кВ. Устройства опорные, с литой изоляцией.
Комплектация может меняться – трансформаторы могут быть выполнены с различными конфигурациями вводов. Трансформаторы СВЭЛ применяются на энергообъектах практически во всех сферах экономической деятельности за счет большого опыта производства, широкого ассортимента готовых решений и гибкого подхода к комплектации.
Трансформатор включается в трехфазной сети на линейное напряжение двухобмоточными, однофазными, индуктивными электромагнитными устройствами, имеющими незаземляемую первичную обмотку. Электромагнитные предохранительные устройства являются съемными и рассчитаны на многоразовое использование. Они пригодятся для защиты от коротких замыканий и перенапряжений в цепи.
Мы исключили конструкторские ошибки и облегчили монтаж устройств за счет системы контрольной сборки демонтированных узлов металлоконструкций с маркировкой деталей.
Трансформаторы тока нулевой последовательности ТЗЛК(Р)-СВЭЛ
.png)
Трансформаторы этого типа вовремя определяют превышение значения нормальной суммы трех фаз тока (в нормальном режиме должна быть нулевой) и следующее за ним отключение сети. Амперметр, подключенный ко вторичной обмотке трансформаторного оборудования, фиксирует появление токов нулевой последовательности, после чего коммутационная установка отключает сеть. Это предотвращает замыкание.
Устройство имеет различные варианты модификаций. Модели отличаются степенью устойчивости к климатическим условиям, размером и типом кабеля подключения, чувствительностью защиты, типом и шкалой реле и т.д.
Трансформаторы применяются в районных подстанциях – позволяют защитить силовое оборудование; в комплектных, переключающих, трансформаторных подстанциях; в сетях промышленных предприятий, где используется трехфазная силовая техника.
Конструктивные и технологические особенности
1
Производим трансформаторы напряжения со съемным предохранительным устройством собственной разработки, не имеющим аналогов в мире: электромагнитный принцип действия СПУЭ, устанавливается на стороне высокого напряжения.
2
Применяем глубокую вакуумизацию и метод открытой заливки эпоксидного компаунда, что исключает образование в литой изоляции раковин и воздушных карманов, повышает надежность конструкции, увеличивает срок службы трансформаторов.
3
Изготавливаем трансформаторы напряжения с тремя вторичными обмотками, имеющие аналоги только за рубежом и позволяющие переключать номинальное первичное напряжение.
4
Используем магнитопроводы разной формы, что дает возможность по требованию заказчика изготавливать трансформаторы нестандартных габаритов.
5
Реализуем переключение коэффициента трансформации в трансформаторах тока по первичной и вторичной стороне. Это позволяет производить трансформаторы с разными коэффициентами трансформации для отдельных обмоток.
6
Выполняем намотку вторичной обмотки в параллель (мотается несколько проводов разного сечения). Результат – более эффективная витковая коррекция погрешности, обеспечение высокого класса точности, уменьшение себестоимости конструкции.
7
Изготавливаем трансформаторы стандартных габаритов с четырьмя вторичными обмотками (тип ТОЛ-СВЭЛ-10).
8
Устанавливаем на магнитопроводы трансформаторов тока пластиковые корпуса, что повышает надежность конструкции и уменьшает трудоемкость процесса изолирования.
9
Применяем адаптационные плиты собственного производства для получения необходимых установочных и присоединительных размеров по требованию заказчика.
Измерительные трансформаторы СВЭЛ – надежность, воплощенная в качестве
Создание решений под конкретный проект
Разработка конструкции любой сложности в полном соответствии с техническим заданием клиента.
Обеспечение нестандартных параметров
Ориентируясь на потребности заказчика, обеспечиваем адаптивность присоединительных размеров и соблюдение нестандартных характеристик.
Сокращение сроков поставки
Обеспечиваем минимальные сроки поставки за счет отгрузки со склада.
Защита трансформаторов при аварийных режимах
Установка съемного предохранительного электромагнитного устройства – инновационная разработка СПУЭ-СВЭЛ. Защищает при возникновении аварийных режимов от коротких замыканий во вторичной цепи и от перенапряжений в первичной цепи. Не требует замены при срабатывании.
Ориентированность на инновации
Непрерывное совершенствование технических решений. Расширение номенклатурного ряда.
Постоянное развитие
Наличие свободных площадей под развитие. Повышение производственных и складских мощностей.
Преимущества измерительных трансформаторов СВЭЛ
- эксплуатация при температуре от -60 до +55 °С;
- соответствие установочных и присоединительных размеров выпущенным ранее трансформаторам;
- уменьшенные масса и габариты;
- отсутствие воздушных раковин;
- удобство транспортировки и монтажа трансформаторов;
- класс нагревостойкости изоляции - F;
- максимально автоматизированный процесс производства и испытаний.
Современные технологии и большой опыт проектирования позволяют изготавливать трансформаторы тока с количеством обмоток до шести. При этом комбинации классов точности обмоток могут быть самыми различными и удовлетворять любым запросам служб эксплуатации.
Эффект применения оборудования
Снижение затрат при реконструкции подстанции благодаря возможности организации автоматизированного коммерческого учета электроэнергии без замены масляных трансформаторов и перенастройки релейной защиты.
Удобный и быстрый пуск трансформаторов напряжения за счет инновационной разработки собственного производства СПУЭ-СВЭЛ.
Снижение материальных потерь при учете электроэнергии за счет грамотного выбора параметров трансформатора. Возможность сокращения количества резервных трансформаторов, необходимых для обслуживания КРУ, за счет решения с универсальным трансформатором напряжения для сетей 6–10 кВ, который совмещает два номинальных напряжения в одной конструкции.
